TDE Instruments Digalox DPM72-MPPV-RS485 Procesweergave
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
2 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 144,62 / Stuk)
€ 144,62
excl. btw
& Gratis verzending*
Slechts 2 Stuk(s) beschikbaar
Highlights & Details
- 2 meetingangen 0/2 tot 10 V
- Grafisch LCD-scherm 16 grijstinten 192 x 160 pixels
- RGB-achtergrondverlichting
- Wijzer- en digitale weergave
- Multidisplay met weergave van maximaal 4 parameters
- Aanpasbare schaaluitslag en -opschrift
- Registratie van meetwaarden gedurende maximaal 14 dagen
- Alarmuitgangen met aanpasbare drempelwaarden, galvanisch geïsoleerd
- Individuele alarmverlichtingskleur
- Klantindividuele startafbeelding

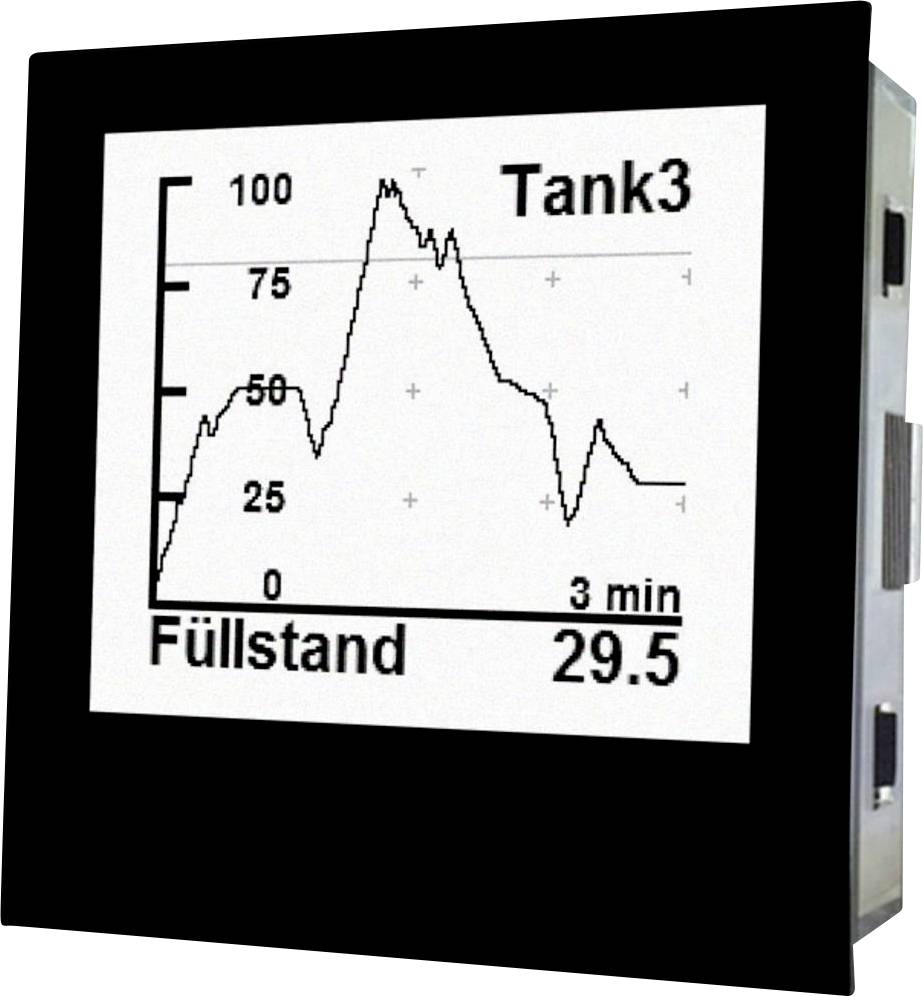

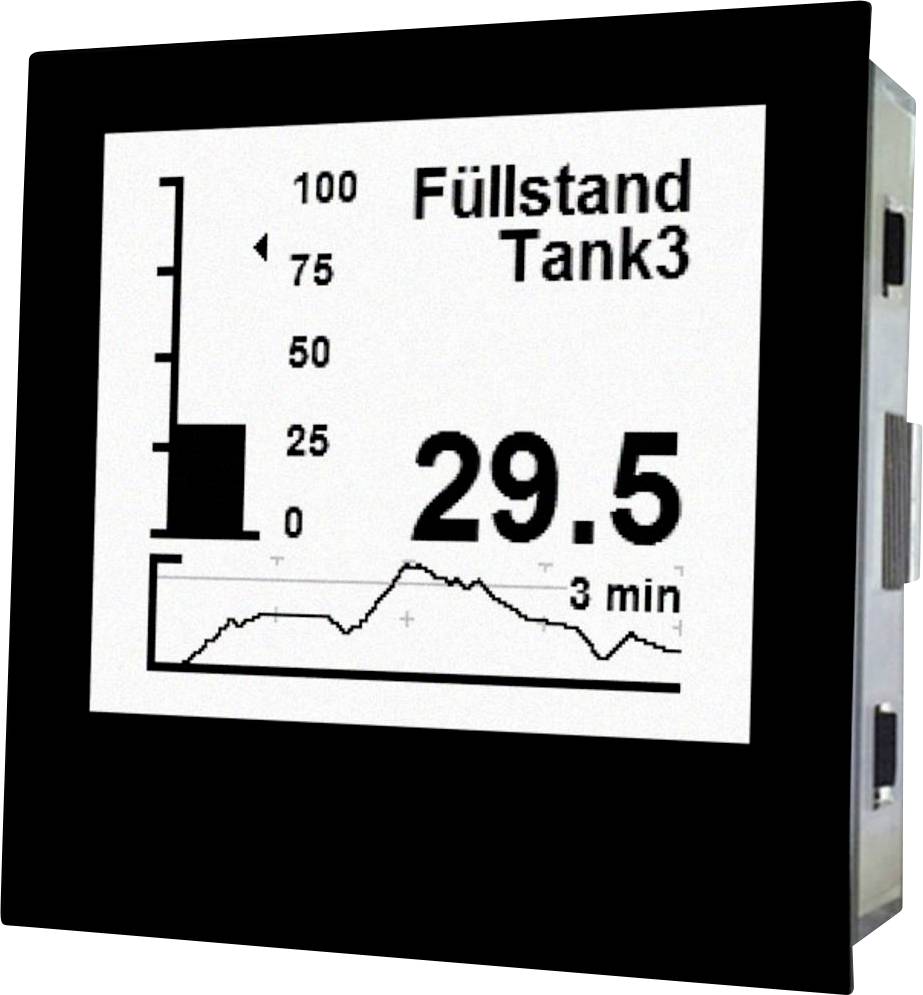

- Verschillende weergavesoorten beschikbaar, bijv. meter, staafdiagram, verloopaanduiding
- Real-time meetwaardeoverdracht
- Bimetaalfunctie (gemiddeldenberekening)
- RS485 Modbus RTU-interface
- Voeding 12-24 V AC/DC
- Meetnauwkeurigheid 0,5% true RMS
- PC-software voor individuele configuratie en registratie van meetgegevens inclusief
- Bedrijfsurenteller
- Urenteller
Technische specificaties
- Soortnaam
Procesweergave
- Meetfunctie
Spanning DC
- Meetbereik (min.)
-30 V
0 V
2 V
- Type
Digalox DPM72-MPPV-RS485
- Meetbereik (max.)
30 V
10 V
5 V
- Display-technologie
LCD
IP65 (front)
- Inbouwbreedte
68 mm
- Weergave (counts)
9999
- Inbouwhoogte
68 mm
- Voedingsspanning
12 V DC/AC
24 V DC/AC
- Afm.
(l x b x h) 59 x 72 x 72 mm
- Gewicht
149 g
- Max. voedingsspanning
24 V DC/AC
- Min. voedingsspanning
12 V DC/AC
- Displayverlichting
RGB
Blauw
Groen
Rood
Wit
- Bijzonderheden
Dubbele schaalverdeling
Weergave meerdere waarden mogelijk
- Inbouwdiepte
56 mm
- Kleur (specifiek)
Zwart
- Breedte
72 mm
- Hoogte
72 mm
59 mm
- Lijstbreedte
7.2 cm
- Framehoogte
7.2 cm
- Interfaces
1x RS 485 Modbus RTU
- Interfaces
RS485
Documenten en downloads
Datablad
Datablad 2352374 TDE Instruments Digalox DPM72-MPPV-RS485 Procesweergave
Datablad 2352374 TDE Instruments Digalox DPM72-MPPV-RS485 Procesweergave
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2352374 TDE Instruments Digalox DPM72-MPPV-RS485 Procesweergave
Omschrijving
Innovatief, individueel en multifunctioneel: de meetinstrumenten DPM72-MP+ en DPM72-MPN+ voor elektrische grootheden onderscheiden zich door uitgebreide functies en configuratiemogelijkheden. De meetinstrumenten zijn geschikt voor het meten van tal van meetwijzen (volt AC/DC, stroom AC/DC, frequentie, vermogen, cosinus phi) en zijn met uitgebreide functies uitgerust. De individuele configuratie van de apparaten en de realtimeoverdracht van alle meetwaarden wordt door de Modbus-interface gegarandeerd. Zo zijn de DPM72-meetinstrumenten veelzijdig inzetbaar en maken een breed scala van gebruiksmogelijkheden voor industriële toepassingen mogelijk. De multifunctionele meetinstrumenten zijn vooral op het gebied van de bewaking van machine- en bedrijfsgegevens nodig en zijn geschikt voor de modernisering van verouderde installaties, omdat ze bijzonder geschikt zijn voor retrofitting. Bovendien kunnen ze zowel op DIN-rails als met behulp van de bijbehorende boringen in de behuizing op andere achtergronden worden bevestigd.
Uitgebreide aanpasbaarheid via software
Met behulp van de configuratiesoftware 'Digalox Manager' kunnen de meetinstrumenten individueel worden ingesteld. Eenmaal ingesteld, draagt de DPM72 uw meetwaarden betrouwbaar en in real time over. De software maakt het uitlezen van de meetwaarden in het meetgeheugen mogelijk zodat ze vervolgens grafisch kunnen worden geanalyseerd en als CSV-bestand kunnen worden geëxporteerd.
Schakeluitgangen
Twee galvanisch geïsoleerde alarmuitgangen maken het mogelijk om bij het bereiken van individueel aanpasbare drempelwaarden een alarm te activeren en in- of uitschakelprocedures uit te voeren.
Modbus-interface
De RS485-Modbus-interface van de DPM72-meetinstrumenten maakt zowel de configuratie als de overdracht van alle gemeten meetwaarden mogelijk. Het RS485-Modbus-protocol voldoet aan de gevestigde industriestandaard, waardoor de DPM72-meetinstrumenten met Modbus-interface universeel met reeds aanwezige Modbus-apparaten van andere fabrikanten kunnen worden gecombineerd. Dit maakt vooral een eenvoudige modernisering van oudere of technisch verouderde machines (retrofit) mogelijk zonder dat u deze op een dure en tijdrovende manier hoeft te vervangen.
Uitgebreide aanpasbaarheid via software
Met behulp van de configuratiesoftware 'Digalox Manager' kunnen de meetinstrumenten individueel worden ingesteld. Eenmaal ingesteld, draagt de DPM72 uw meetwaarden betrouwbaar en in real time over. De software maakt het uitlezen van de meetwaarden in het meetgeheugen mogelijk zodat ze vervolgens grafisch kunnen worden geanalyseerd en als CSV-bestand kunnen worden geëxporteerd.
Schakeluitgangen
Twee galvanisch geïsoleerde alarmuitgangen maken het mogelijk om bij het bereiken van individueel aanpasbare drempelwaarden een alarm te activeren en in- of uitschakelprocedures uit te voeren.
Modbus-interface
De RS485-Modbus-interface van de DPM72-meetinstrumenten maakt zowel de configuratie als de overdracht van alle gemeten meetwaarden mogelijk. Het RS485-Modbus-protocol voldoet aan de gevestigde industriestandaard, waardoor de DPM72-meetinstrumenten met Modbus-interface universeel met reeds aanwezige Modbus-apparaten van andere fabrikanten kunnen worden gecombineerd. Dit maakt vooral een eenvoudige modernisering van oudere of technisch verouderde machines (retrofit) mogelijk zonder dat u deze op een dure en tijdrovende manier hoeft te vervangen.
Opmerkingen
Software Digalox Manager als download beschikbaar bij de fabrikant.
Systeemeisen
- Windows Vista, 7 of 8
