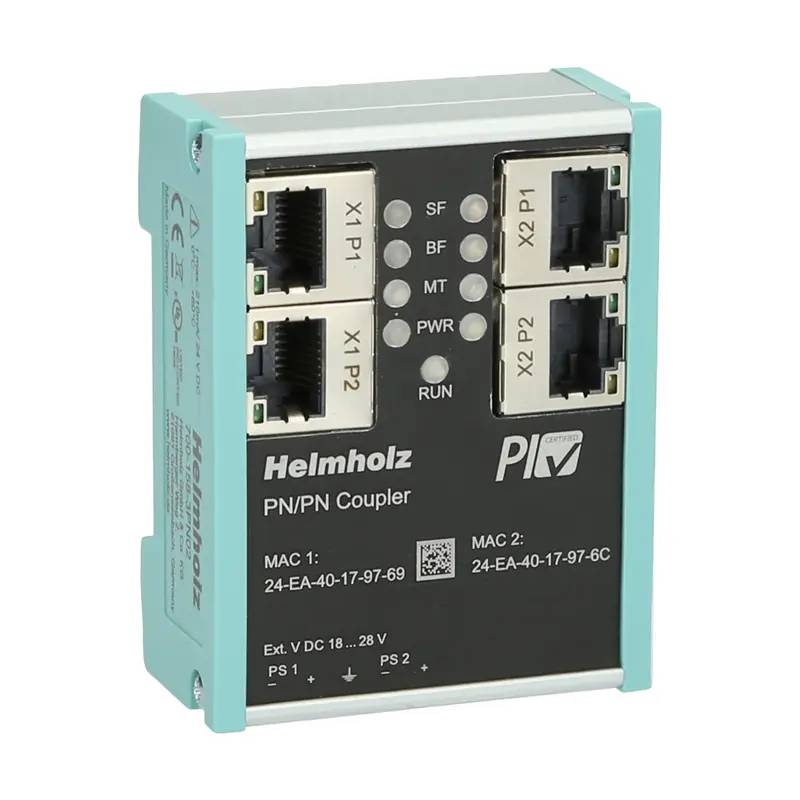

Systeme Helmholz - 700-158-3PN02

PROFINET-koppeling PN/PN
Interfaces: 2 x PROFINET (X1/X2)
Overdrachtssnelheid: tot 100 Mbit/s full duplex
I/O-afbeeldingsformaat: max. 1.024 bytes
Aantal configureerbare slots: 16
Mediaredundantie (MRP-client)/automatische adressering/topologiedetectie (LLDP
DCP)/diagnostische alarmen/PROFINET Conformance Class B
Aansluiting: 4 x RJ45 (geïntegreerde switches)
Statusweergave: 9 x LED's
Voeding: 18...30 V DC
Afmetingen (B x H x D): 84 x 76 x 35 mm



PROFINET-koppeling PN/PN 700-158-3PN02 maakt de integratie van twee afzonderlijke PROFINET-netwerken en daarmee de dataoverdracht tussen twee PROFINET-controllers mogelijk. De integratie vindt plaats met behulp van een GSDML-bestand. Er kunnen tot 1.024 bytes aan in- en uitgangsgegevens worden overgedragen, of er kunnen volledige datasets tot 4.096 bytes worden uitgewisseld conform het FIFO-principe. Er zijn maximaal 16 slots beschikbaar voor in- en uitgangsmodules. De voordelen van de PROFINET-koppeling PN/PN 700-158-3PN02 zijn onder meer mediaredundantie (MRP-client), automatische adressering, topologiedetectie (LLDP, DCP), diagnostische alarmen, PROFINET Conformance Class B. De aansluiting van de gateway met een spanningsvoorziening voeding van 18 tot 30 V DC verloopt via twee RJ45-poorten per interface (X1 en X2).
