SVS Nachrichtentechnik SHR-12 L4 4-kanaals Ontvanger Bereik max. (in het vrije veld): 1000 m 12 V/DC, 30 V/DC

De draadloze ontvanger SHR-12 L4 analyseert elk radiosignaal van de bijpassende zenders uit de draadloze serie SH-12 en kan een of meerdere van de vier potentiaalvrije wisselcontacten in- en/of uitschakelen.

Om het commando van een zender uit te voeren, moet deze van tevoren eenmalig worden ingeleerd. Het inleren van een zender vindt heel eenvoudig via een drukknop plaats. Indien gewenst kunnen daarbij tot wel 60 zenders met alle toetsen of afzonderlijke zendertoetsen worden ingeleerd. Het bijzondere highlight van de draadloze serie SH-12 is de terugmelding van de ontvanger. Zo kunt u op de zender zien of de draadloze communicatie succesvol was en krijgt u bovendien informatie over de kwaliteit van de draadloze verbinding. Deze terugmelding kan voor speciale toepassingen ook worden uitgeschakeld.

Bij de SHR-12 L4 zijn zendertoetsen of de zendcommando's vast aan een uitgang of relaiscontact toegewezen. Voor het aansluiten zijn zowel NO- als NC-contacten beschikbaar. LED's geven informatie over de werking en het zendgedrag en geven de status van de spanningsvoorziening aan.

Met behulp van jumpers kan de relaisfunctie voor elke uitgang afzonderlijk worden ingesteld.

Tastmodus: ingang en uitgang gedragen zich hetzelfde. De uitgang is alleen actief zolang ON wordt verzonden.

Togglemodus: een commando maakt de uitgang permanent actief. Hetzelfde commando maakt de uitgang weer permanent inactief, enzovoort.

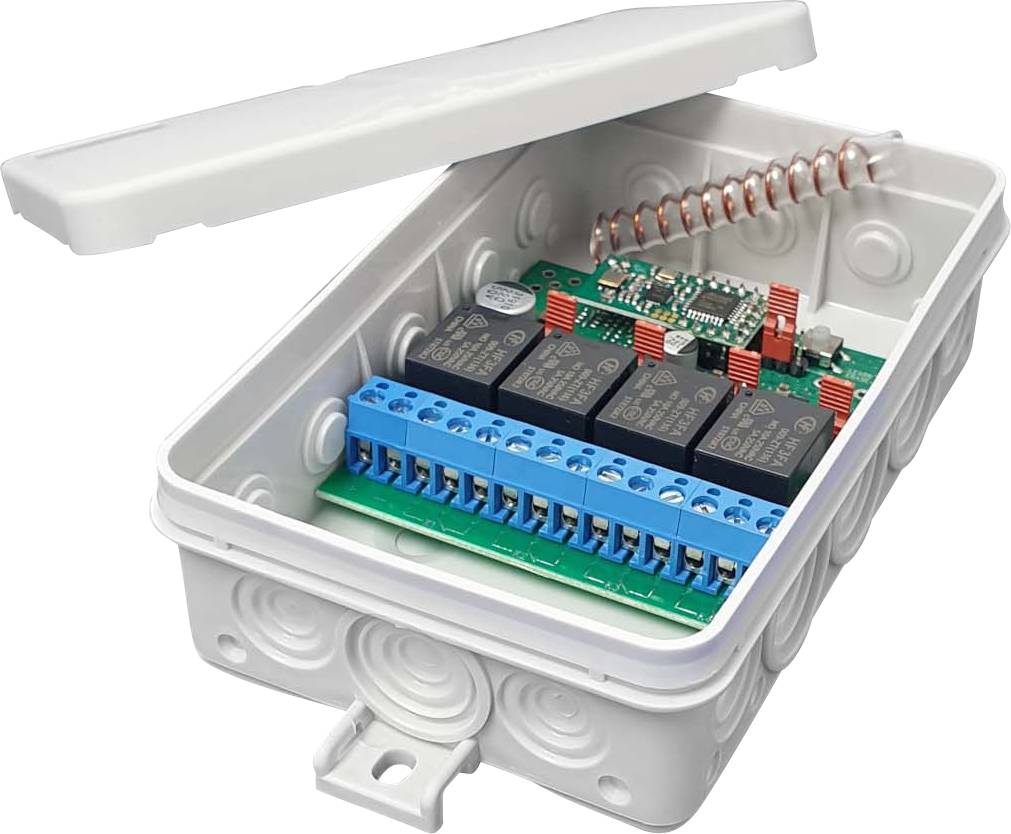

SHR-12 L4 wordt compleet aansluitklaar met een IP54-behuizing en een ingebouwde draadantenne geleverd. Door het aanbrengen van een externe of losse antenne kan het grote bereik van de ontvanger nog verder worden vergroot. Met de optionele BNC-aansluiting (art.nr. 00069.05) monteert men in de fabriek en conform de beschermingsklasse van de behuizing een BNC-aansluiting. Als de installatie na de levering moet worden uitgevoerd, kan ook het bouwpakket BNC-aansluiting (art.nr. 00069.02) voor de zelfmontage worden gebruikt. Nu is het mogelijk om de externe antennes uit onze accessoires eenvoudig aan te brengen. Met de BNC-aansluitset (art.nr. 00069.01) kan de antenne indien nodig worden verwijderd en optimaal worden geplaatst.

De draadloze ontvangers uit de draadloze serie SH-12 zijn door hun bijzondere overdrachtseigenschappen extreem storingsarm. Met de storingsongevoelige draadloze overdracht bij extreem korte reactietijden is een bereik van meer dan 1000 meter mogelijk. Voor sterke smalbandige storingen of het gebruik van meerdere parallelle draadloze systemen kan de werkfrequentie voor de individuele behoefte worden ingesteld.
