Sunset 10500 Universalhalterung Modulehouder
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Totaal (€ 54,54 / Stuk)
€ 54,54
excl. btw
& Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
Universele houder voor zonnepanelen
- Voor wand- en mastmontage
- Hoek in 8 stappen instelbaar
- Robuust en duurzaam
Technische specificaties
- Verstelbaar van boven naar beneden: 15°, 25°, 35°, 45°, 55°, 65° en 75°
- Draagvermogen 48 kg
- Soortnaam
Modulehouder
- Afm.
(l x b x h) 585 x 100 x 90 mm
- Gewicht
0.85 kg
- Geschikt voor
Sunset zonnepaneel SM 10
Sunset zonnepaneel SM 20
Sunset zonnepaneel SM 30
Sunset zonnepaneel AS 25
- Breedte
100 mm
- Hoogte
90 mm
- Diepte
585 mm
585 mm
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 110134 Sunset 10500 Universalhalterung Modulehouder
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 110134 Sunset 10500 Universalhalterung Modulehouder
Informatie
Informatie 110134 Sunset 10500 Universalhalterung Modulehouder
Omschrijving
Met deze universele houder bevestigt u uw solarmodule op een effen ondergrond of op een mast met een Ø tot 60 mm.

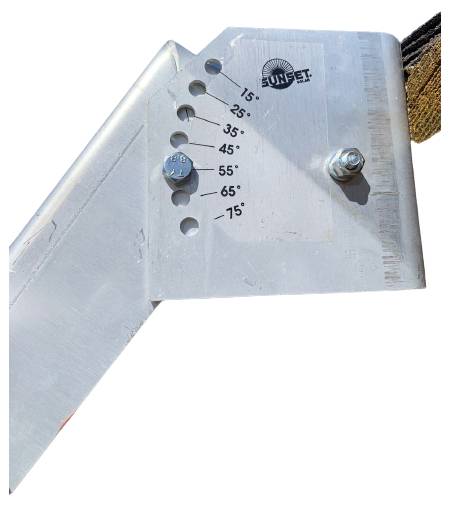

Met behulp van de aangebrachte graden en de geschaalde afstelgaten in 8 stappen kunt u de hoek van het zonnepaneel optimaal instellen. De houder heeft geïntegreerde gaten die voor veel zonnepanelen passen en geschikt zijn voor 1 of 2 modules van het type Sunset SM10 (voor max. 2 stuks), Sunset SM30 (voor max. 1 stuks) of Sunset SM45 (voor max. 1 stuks).
Geschikt voor sunset AS 25 (voor max. 1 stuks) mits zelf aanbrengen van extra boringen.
Bij zonnepanelen van andere fabrikanten kan het zijn dat de voorgeboorde gaten niet passen, dit kan gemakkelijk worden opgelost door extra gaten te boren.
Met behulp van de aangebrachte graden en de geschaalde afstelgaten in 8 stappen kunt u de hoek van het zonnepaneel optimaal instellen. De houder heeft geïntegreerde gaten die voor veel zonnepanelen passen en geschikt zijn voor 1 of 2 modules van het type Sunset SM10 (voor max. 2 stuks), Sunset SM30 (voor max. 1 stuks) of Sunset SM45 (voor max. 1 stuks).
Geschikt voor sunset AS 25 (voor max. 1 stuks) mits zelf aanbrengen van extra boringen.
Bij zonnepanelen van andere fabrikanten kan het zijn dat de voorgeboorde gaten niet passen, dit kan gemakkelijk worden opgelost door extra gaten te boren.
Uitvoering
- Componenten: Steun van de houder
- Achtergrondelichaam
- 1 stuk M6 x 100; moer, schijf en veerring voor verbinding
- 2 stuks M6 x 20; moer, schijf en veerring voor bevestiging
- 4 stuks M6 x 20; moer, schijf en veerring voor modules 2 stuks M6 x 60; voor bevestiging aan de wandmodule.
Omvang van de levering
- Houder
- Montagemateriaal
- Gebruiksaanwijzing
