Stahlwille MANOSKOP® 730D/100 96502100 Momentsleutel Kalibratie (ISO) 22 x 28 mm 100 - 1000 Nm
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 1.731,40 / Stuk)
€ 1.731,40
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
Stahlwille MANOSKOP® 730D/100 96502100 momentsleutel
- Met gepatenteerde elektromechanische activering: Nauwkeurige elektronische meting gecombineerd met de gebruikelijke, mechanische „klik”.
- Optische beoordeling van de schroefval.
- Eenvoudige documentatie van de geregistreerde meetwaarden op de PC via de USB-interface.
- De instelling en logische menu's worden uitgevoerd met een overzichtelijk en intuïtief vormgegeven 4-knops toetsenbord.
- Automatische correctie van het aanhaalmoment bij wisselende steekmaat voor foutloos werken met wisselend insteekgereedschap.
Technische specificaties
- Gr: 100
- LF: 1341 mm
- Maat-Wkz-opname-binnenvierkant: 22 x 28 mm
- Gewicht met doos: 11000 g.
- Instel-resolutie-Nm: 1,0/1,0 Nm
- DIN: DIN EN ISO 6789-2:2017
- Instel-weergaveresolutie-ft lb: 1,0/1,0 ft lb
- Instel-weergaveresolutie-in lb: 10/1,0 in lb
- MA-Nm: 100 Nm
- SF: 55 mm
- Nominaal Nm: 1000 Nm
- Meetbereik-Nm: 100-1000 Nm
- Meetbereik-ft lb: 74-750 ft lb
- Meetbereik-in lb: 900-9000 in lb
- Batterijtype: Penlite (AA) 1,5 V.
- Soortnaam
Momentsleutel
- Uitvoering
22 x 28 mm
- Draaimoment (min.)
100 Nm
- Draaimoment (max.)
1000 Nm
- Activatie nauwkeurigheid ±
2 %
1344 mm
- DIN-norm
DIN EN ISO 6789-2:2017
- Gewicht
5 kg
- Breedte
30.6 mm
- Hoogte
25.6 mm
ISO
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 3784634 Stahlwille MANOSKOP® 730D/100 96502100 Momentsleutel Kalibratie (ISO) 22 x 28 mm 100 - 1000 Nm
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3784634 Stahlwille MANOSKOP® 730D/100 96502100 Momentsleutel Kalibratie (ISO) 22 x 28 mm 100 - 1000 Nm
Gebruiksaanwijzingen en veiligheidsinformatie 3784634 Stahlwille MANOSKOP® 730D/100 96502100 Momentsleutel Kalibratie (ISO) 22 x 28 mm 100 - 1000 Nm
Omschrijving
Elektromechanische activering.
De MANOSKOP® met gepatenteerde elektromechanische activering meet het aanwezige koppel elektronisch. Een optische beoordeling van de schroefval gebeurt met een display en zijsignaallampen. De activering en haptische feedback van de gebruiker gebeurt bovendien - in tegenstelling tot een zuiver elektronische momentsleutel - mechanisch. Een duidelijk merkbare activering en een even goed hoorbare klik geven aan dat de streefwaarde is bereikt.
Volledige documentatie.
Onze elektromechanische momentsleutels kunnen worden gedocumenteerd. Dankzij de optioneel verkrijgbare set 7759-5 (USB-adapter + jackplug-kabel) kunt u met de SensoMaster-software eenvoudig configureren en programmeren. Daarmee kunnen alle gegevens voor een betere bewaking en optimalisatie van de werkprocessen op de PC worden uitgelezen, opgeslagen en verder verwerkt. Bovendien maakt de digitale meting een exacte activering bij de instelwaarde en documentatie van het werkelijk aangebrachte koppel (werkelijke waarde) van de toevoeging mogelijk.
Ook voor moeilijke toepassingsgebieden.
De elektromechanische momentsleutels van Stahlwille zijn ideaal geschikt voor toepassingen waarbij elektronische momentsleutels tegen de grenzen van hun signaalomgeving stoten - bijvoorbeeld bij het werken over de kop of wanneer het display niet kan worden afgelezen. Ook in lawaaierige, levendige en zeer lichte omgevingen die de waarneming van trillingen of optische en akoestische signalen bemoeilijken, kunnen elektromechanische momentsleutels door de gepatenteerde haptische feedback het bereiken van de doelwaarde overbrengen.
Meer veiligheid.
Met onze elektromechanische koppelsleutels worden verkeerde bediening tot een minimum beperkt. Zo kunt u er bijvoorbeeld mee werken. Parametrisering en opslaan van de bout. Met de momentsleutel wordt het triggermoment voor de geselecteerde schroefcasus automatisch ingesteld. Ook wordt het triggermoment exact digitaal ingesteld, zodat parallaxe-effecten (fouten door een verkeerde afleeshoek), zoals bij gebruik van een mechanische schaal, worden uitgesloten.
Intuïtieve bediening met helder display.

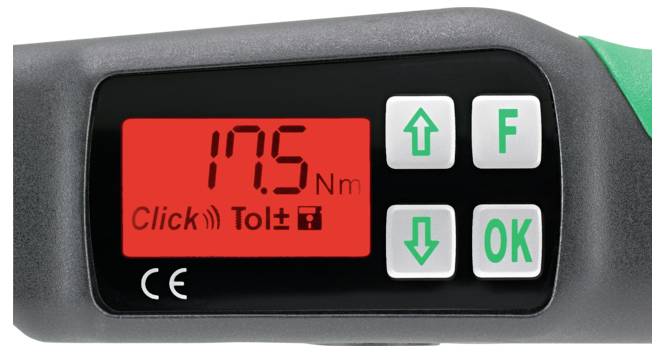

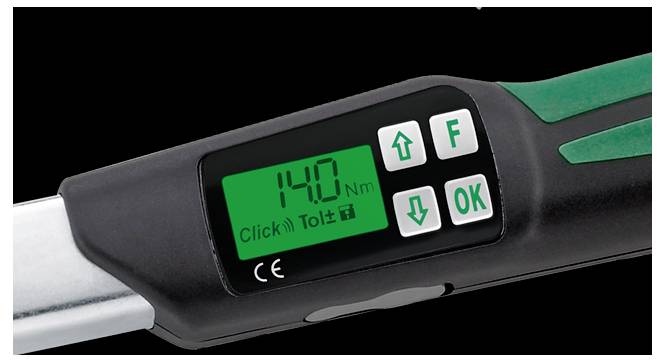

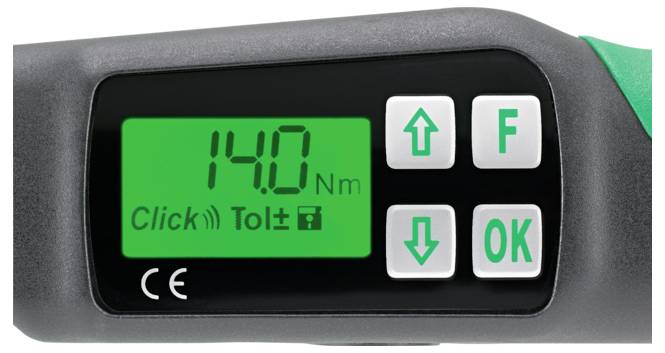

Het LCD-scherm is goed te lezen en beoordeelt de schroefval optisch door gekleurde displays. Via het op 4 toetsen gereduceerde toetsenbord vindt een snelle, foutloze instelling van alle belangrijke parameters plaats - van koppelwaarde tot maateenheid en tolerantiegrenzen tot de opslag van afwijkende steekmaten.
Eigenschappen:
· Gepatenteerde elektromechanische activering
· Akoestisch en optisch uitschakelsignaal
· Houder voor verwisselbare insteekgereedschappen
· QuickRelease-veiligheidsvergrendeling
· Snelle instelling via handig toetsenbord
· Automatisch correct aanhaalmoment na invoer van een afwijkende steekmaat
· Overbelastingsbeveiliging door akoestisch en optisch waarschuwingssignaal
· Geen onbedoeld verstellen door automatische toetsblokkering
· Weergavefunctie ook bij linksdraaiende koppels
· Meeteenheden: Nm, ft lb, in lb
· Verschillende tolerantiegrenzen afhankelijk van de schroefval instelbaar
· Optische evaluatie van de schroefval door het groene en rode display
· Extra beveiliging van de voorinstellingen (functiemodus, opbrengst- resp. instelwaarde, maateenheid, tolerantiewaarde, opslaan, afwijkende steekmaat) door PIN-code
· Opslag van maximaal 7.500 schroefgegevens
· Uitbreidbaar met een USB-interface voor gegevensuitwisseling met optioneel verkrijgbare USB-adapter 7759-5
· Automatische aanwijzing van de volgende kalibratiedatum
· Optimaal kalibreren met de perfectControl® kalibratietraject nr. 7794 of de kalibratietraject nr. 7706, 7791
· In de stabiele in de stalen plaatkast
· Geleverd met 2 penlite-batterijen 1,5 V. penlite NiMH-batterijen AA/LR6, 1,2 V, kunnen worden gebruikt
· 2-componenten handgreep
· Kalibratiecertificaat conform DIN en ISO 6789-2:2017
· Weergave-afwijking ± 2 %, ± 1 digit
De teksten voor dit artikel zijn automatisch vertaald.
De MANOSKOP® met gepatenteerde elektromechanische activering meet het aanwezige koppel elektronisch. Een optische beoordeling van de schroefval gebeurt met een display en zijsignaallampen. De activering en haptische feedback van de gebruiker gebeurt bovendien - in tegenstelling tot een zuiver elektronische momentsleutel - mechanisch. Een duidelijk merkbare activering en een even goed hoorbare klik geven aan dat de streefwaarde is bereikt.
Volledige documentatie.
Onze elektromechanische momentsleutels kunnen worden gedocumenteerd. Dankzij de optioneel verkrijgbare set 7759-5 (USB-adapter + jackplug-kabel) kunt u met de SensoMaster-software eenvoudig configureren en programmeren. Daarmee kunnen alle gegevens voor een betere bewaking en optimalisatie van de werkprocessen op de PC worden uitgelezen, opgeslagen en verder verwerkt. Bovendien maakt de digitale meting een exacte activering bij de instelwaarde en documentatie van het werkelijk aangebrachte koppel (werkelijke waarde) van de toevoeging mogelijk.
Ook voor moeilijke toepassingsgebieden.
De elektromechanische momentsleutels van Stahlwille zijn ideaal geschikt voor toepassingen waarbij elektronische momentsleutels tegen de grenzen van hun signaalomgeving stoten - bijvoorbeeld bij het werken over de kop of wanneer het display niet kan worden afgelezen. Ook in lawaaierige, levendige en zeer lichte omgevingen die de waarneming van trillingen of optische en akoestische signalen bemoeilijken, kunnen elektromechanische momentsleutels door de gepatenteerde haptische feedback het bereiken van de doelwaarde overbrengen.
Meer veiligheid.
Met onze elektromechanische koppelsleutels worden verkeerde bediening tot een minimum beperkt. Zo kunt u er bijvoorbeeld mee werken. Parametrisering en opslaan van de bout. Met de momentsleutel wordt het triggermoment voor de geselecteerde schroefcasus automatisch ingesteld. Ook wordt het triggermoment exact digitaal ingesteld, zodat parallaxe-effecten (fouten door een verkeerde afleeshoek), zoals bij gebruik van een mechanische schaal, worden uitgesloten.
Intuïtieve bediening met helder display.
Het LCD-scherm is goed te lezen en beoordeelt de schroefval optisch door gekleurde displays. Via het op 4 toetsen gereduceerde toetsenbord vindt een snelle, foutloze instelling van alle belangrijke parameters plaats - van koppelwaarde tot maateenheid en tolerantiegrenzen tot de opslag van afwijkende steekmaten.
Eigenschappen:
· Gepatenteerde elektromechanische activering
· Akoestisch en optisch uitschakelsignaal
· Houder voor verwisselbare insteekgereedschappen
· QuickRelease-veiligheidsvergrendeling
· Snelle instelling via handig toetsenbord
· Automatisch correct aanhaalmoment na invoer van een afwijkende steekmaat
· Overbelastingsbeveiliging door akoestisch en optisch waarschuwingssignaal
· Geen onbedoeld verstellen door automatische toetsblokkering
· Weergavefunctie ook bij linksdraaiende koppels
· Meeteenheden: Nm, ft lb, in lb
· Verschillende tolerantiegrenzen afhankelijk van de schroefval instelbaar
· Optische evaluatie van de schroefval door het groene en rode display
· Extra beveiliging van de voorinstellingen (functiemodus, opbrengst- resp. instelwaarde, maateenheid, tolerantiewaarde, opslaan, afwijkende steekmaat) door PIN-code
· Opslag van maximaal 7.500 schroefgegevens
· Uitbreidbaar met een USB-interface voor gegevensuitwisseling met optioneel verkrijgbare USB-adapter 7759-5
· Automatische aanwijzing van de volgende kalibratiedatum
· Optimaal kalibreren met de perfectControl® kalibratietraject nr. 7794 of de kalibratietraject nr. 7706, 7791
· In de stabiele in de stalen plaatkast
· Geleverd met 2 penlite-batterijen 1,5 V. penlite NiMH-batterijen AA/LR6, 1,2 V, kunnen worden gebruikt
· 2-componenten handgreep
· Kalibratiecertificaat conform DIN en ISO 6789-2:2017
· Weergave-afwijking ± 2 %, ± 1 digit
De teksten voor dit artikel zijn automatisch vertaald.
Omvang van de levering
- Kalibratiecertificaat conform DIN en ISO 6789-2:2017
- 2 penlite-batterijen 1,5 V
