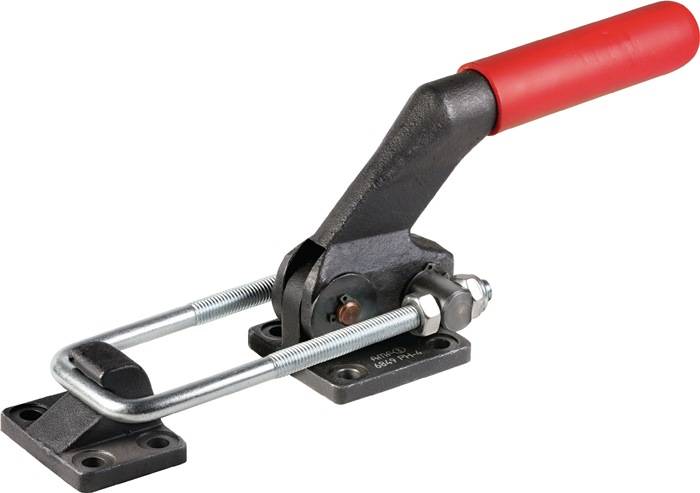

Sluitspanner nr. 6849PH maat 4 horizontaal zwaar AMF
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Highlights & Details
- Boorafstand binnen: 24-90 mm
- Constructie: Horizontaal
- Hoogte van de tegenhouder: 26 mm
- Maat: 4
- Materiaal: Gietstaal gebruineerd
- Merk: AMF
- Spanwijdte: 42-107 mm
- Trekkracht: 15 kN
- Versteltraject: 66 mm
Technische specificaties
- Maat: 4
- Trekkracht: 15 kN
- Versteltraject: 66 mm
- Constructie: Horizontaal
- Merk: AMF
- Materiaal: Gietstaal gebruineerd
- Boorafstand binnen: 24-90 mm
- Hoogte van de tegenhouder: 26 mm
- Spanwijdte: 42-107 mm
- Inhoud
1 stuk(s)
- Axiale kracht
15 kN
- Boor-Ø
8.5 mm
- Gezamenlijke lengte
68 mm
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 800648336 Sluitspanner nr. 6849PH maat 4 horizontaal zwaar AMF
Omschrijving

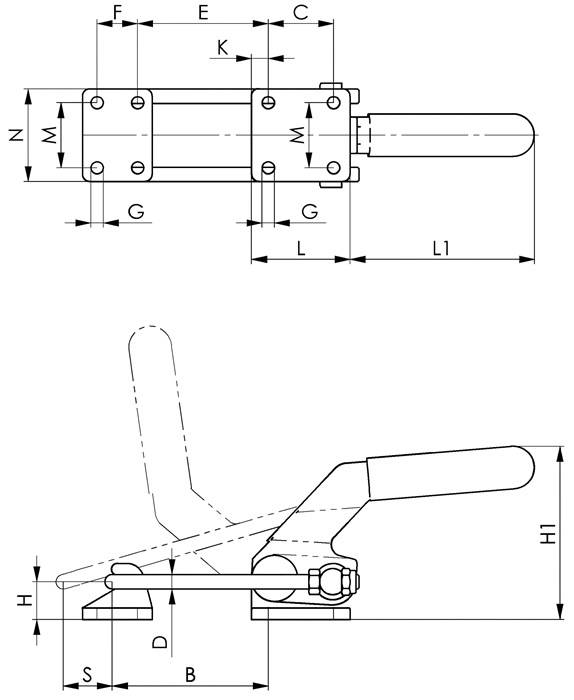

Zwaar · Voor hoge houdkrachten · Bouten gehard en geslepen, duurzaam ingevet, met borgringen in lagerbussen gemonteerd · De spanbout wordt met borgringen in het midden gepositioneerd · Voet, hefboomarm en contrasteun zijn van gietstaal, gebruineerd · Spanbeugels, spanbouten en moeren zijn getemperd en verzinkt Overige technische gegevens: · F: 28mm · L: 68mm · Armlengte: 130 mm · K: 12mm · C: 45mm · S: 44mm · D: 10mm · G: 8,5mm · L1: 130mm · B: 42-107mm · Boring-Ø: 8,5mm · h: 26mm · N: 64mm · Eigenschap: Zwaar · E: 24-90mm · M: 45mm · H1: 122mm
