Siemens Halfgeleiderrelais 3RF22553AB45 55 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s) kopen ? Conrad Electronic

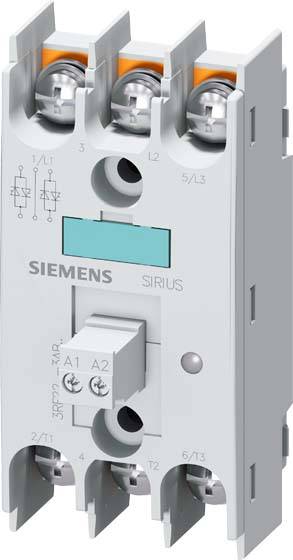

Een elektrische contactor van Siemens, model 'SIRIUS', met drie bovenste en drie onderste aansluitingen, geschikt voor leidingbeveiliging.

Afbeelding vergelijkbaar

Een geopende schakelkast met verschillende elektrische componenten en bekabeling.

Schakelschema toont twee identieke secties, elk met twee antiparallelle dioden. Aansluitingen 1L1, 3L2, 5L3, 2/T1, 4/T2, 6/T3, A1+, A2-.

Een technische tekening van een Siemens-schakelaar met gedetailleerde afmetingen in millimeters, toont voor- en zijaanzicht met bijbehorende labels.

1/4

Afbeelding vergelijkbaar

Soortnaam

Halfgeleiderrelais

Regelspanning (min.)

4 V/DC

Regelspanning (max.)

30 V/DC

Schakelspanning (max.)

600 V/AC

Laadstroom (max.)

55 A

Datasheet (PDF)

Leverbaar wo. 21 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 144,62 / Stuk)

€ 144,62

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

3-fasig halfgeleiderrelais 3RF22

2-fasen aangestuurd

Technische specificaties

Bevestigingswijze: schroefbevestiging
Aantal polen: 3
Isolatiespanning: 600 V

Soortnaam: Halfgeleiderrelais

Type: 3RF2255-3AB45

Schakelwijze: Schakelend bij overbelasting

Aansluiting: Ringoog 4 mm

Regelspanning (min.): 4 V/DC

Regelspanning (max.): 30 V/DC

Stuurspanningsbereik: 4 - 30 V/DC

Regelstroom (max.): 15 mA

Stootstroom (max.): 600 A

Schakelspanning (min.): 48 V/AC

Schakelspanning (max.): 600 V/AC

Laadstroom (max.): 55 A

: 2x NO

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

: IP00

Breedte: 45 mm

Hoogte: 95 mm

Diepte: 47 mm

Gewicht: 151 g

Conform RoHS: Ja

Inhoud: 1 stuk(s)

: 3

: TRUE

: 55 A

: DC

: 50 A

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1430868 Siemens Halfgeleiderrelais 3RF22553AB45 55 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1430868 Siemens Halfgeleiderrelais 3RF22553AB45 55 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Omschrijving

Halfgeleiderrelais, 3-fasig 3RF2 55 A / 40 °C 48-600 V / DC 4-30 V 2-fasegestuurde ringkabelaansluiting sperspanning 1200 V halfgeleider relais SIRIUS 3RF22 voor het schakelen van ohmse/inductieve lasten, bijv. van radiatoren of kleppen in een afvulinstallatie.
De apparaten schakelen slijtagevrij en geluidloos en zijn ideaal voor geluidsgevoelige gebieden (kantoren, ziekenhuizen). Ze zijn ook bij hoge schakelfrequenties uiterst betrouwbaar. De compacte constructie bespaart ruimte op het koeloppervlak. De halfgeleiderrelais kunnen bovendien door de gestandaardiseerde functiemodules 3RF29 voor diverse toepassingen door eenvoudig klikken worden uitgebreid. De apparaten zijn wereldwijd goedgekeurd (bijvoorbeeld IEC en UL/CSA).
De halfgeleiderrelais zijn beschikbaar als 1-fasige apparaten in twee breedten of als 3-fasige apparaten. Ze zijn beschikbaar voor verschillende diensten en opgegeven bedrijfsspanningen. Ontworpen voor AC- of DC-bediening zijn ze met schroef-, veerkabel- of ringkabelaansluiting beschikbaar.
Als accessoires zijn naast de functiemodules 3RF29 ook stuurstekkers en klemdeksels beschikbaar.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
