Siemens Halfgeleiderrelais 3RF21901BA04 90 A Schakelspanning (max.): 460 V/AC Direct schakelend 1 stuk(s) kopen ? Conrad Electronic

Elektrische schakelaar met opschrift 'SIRIUS', grijs, met meerdere schroefaansluitingen en aanduiding '24V DC'.

Afbeelding vergelijkbaar

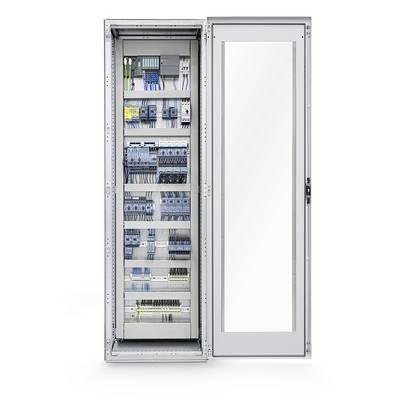

Een open schakelkast met elektrische componenten en kabelaansluitingen, gerangschikt in meerdere horizontale rijen.

'Schakelschema met twee parallelle dioden; toont de aansluitingen 1L, 2T, A1+, A2-.'

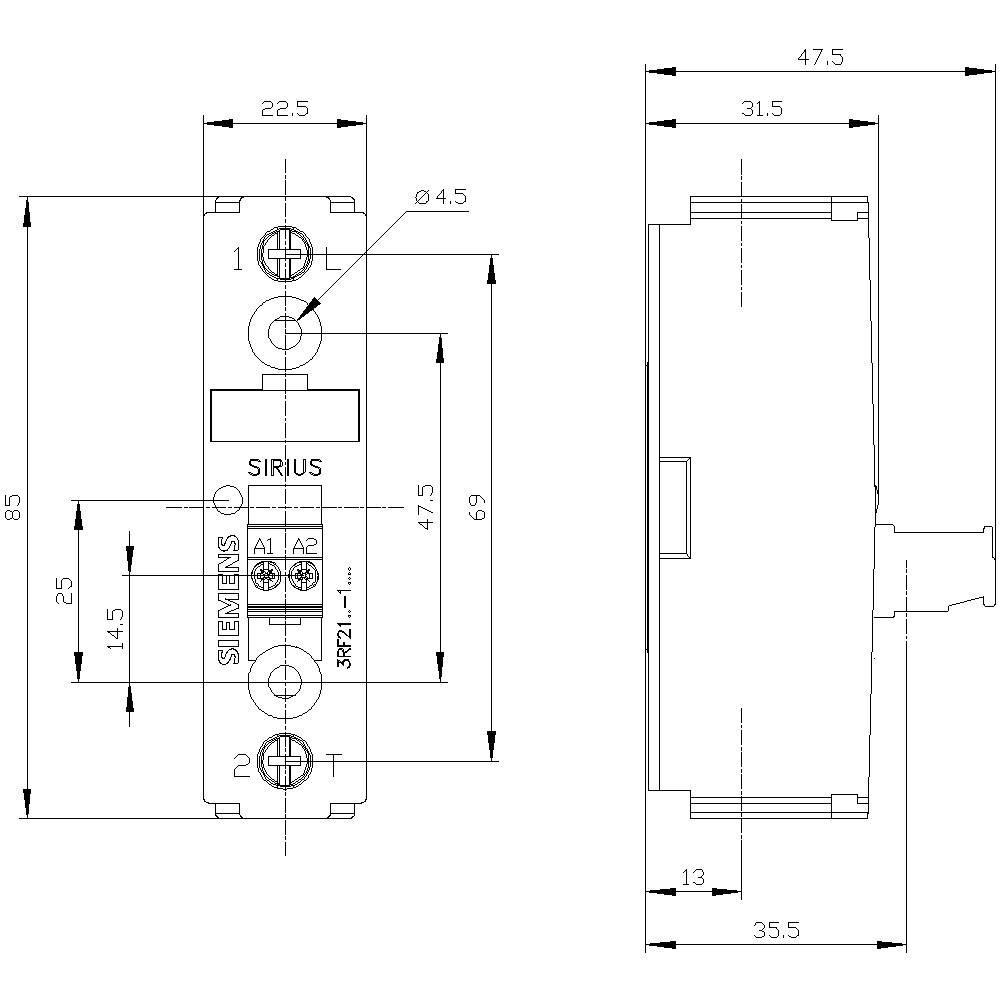

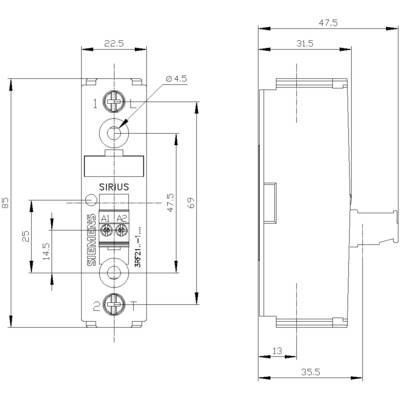

Technische tekening van een Siemens SIRIUS apparaat. Afmetingen en posities van de boorgaten zijn gemarkeerd. Gedetailleerde afmetingen aangegeven.

1/4

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Halfgeleiderrelais

Regelspanning (min.)

15 V/DC

Regelspanning (max.)

24 V/DC

Schakelspanning (max.)

460 V/AC

Datasheet (PDF)

Leverbaar wo. 28 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 54,54 / Stuk)

€ 54,54

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Bevestigingswijze: schroefbevestiging
Aantal polen: 1
Isolatiespanning: 600 V

: Piece

Soortnaam: Halfgeleiderrelais

Type: 3RF2190-1BA04

Schakelwijze: Direct schakelend

Aansluiting: Schroefklem

Regelspanning (min.): 15 V/DC

Regelspanning (max.): 24 V/DC

Stuurspanningsbereik: 15 - 24 V/DC

Regelstroom (max.): 15 mA

Stootstroom (max.): 1150 A

Schakelspanning (min.): 48 V/AC

Schakelspanning (max.): 460 V/AC

Laadstroom (max.): 90 A

Uitgangsspanning (min.): 48 V

Uitgangsspanning (max.): 460 V/AC

: 1x NO

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

: IP20

Breedte: 22.5 mm

Hoogte: 85 mm

Diepte: 48 mm

Gewicht: 73 g

Conform RoHS: Ja

Inhoud: 1 stuk(s)

Nominaal bestuurvoltage: 24 V/DC

: 1

: TRUE

: 90 A

: DC

: 50 A

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 1430831 Siemens Halfgeleiderrelais 3RF21901BA04 90 A Schakelspanning (max.): 460 V/AC Direct schakelend 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1430831 Siemens Halfgeleiderrelais 3RF21901BA04 90 A Schakelspanning (max.): 460 V/AC Direct schakelend 1 stuk(s)

Omschrijving

Halfgeleiderrelais, 1-fasig 3RF2 bouwbreedte 22,5 mm, 90 A 48-460 V / DC 24 V momentschroefaansluiting schakelend halfgeleiderrelais SIRIUS 3RF21 voor het schakelen van ohmse/inductieve lasten, bijv. van radiatoren of ventielen in een afvulinstallatie.
De apparaten schakelen slijtagevrij en geluidloos en zijn ideaal voor geluidsgevoelige gebieden (kantoren, ziekenhuizen). Ze zijn ook bij hoge schakelfrequenties uiterst betrouwbaar. De compacte constructie bespaart ruimte op het koeloppervlak. De halfgeleiderrelais kunnen bovendien door de gestandaardiseerde functiemodules 3RF29 voor diverse toepassingen door eenvoudig klikken worden uitgebreid. De apparaten zijn wereldwijd goedgekeurd (bijvoorbeeld IEC en UL/CSA).
De halfgeleiderrelais zijn beschikbaar als 1-fasige apparaten in twee breedten of als 3-fasige apparaten. Ze zijn beschikbaar voor verschillende diensten en opgegeven bedrijfsspanningen. Ontworpen voor AC- of DC-bediening zijn ze met schroef-, veerkabel- of ringkabelaansluiting beschikbaar.
Als accessoires zijn naast de functiemodules 3RF29 ook stuurstekkers en klemdeksels beschikbaar.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

De teksten voor dit artikel zijn automatisch vertaald.
