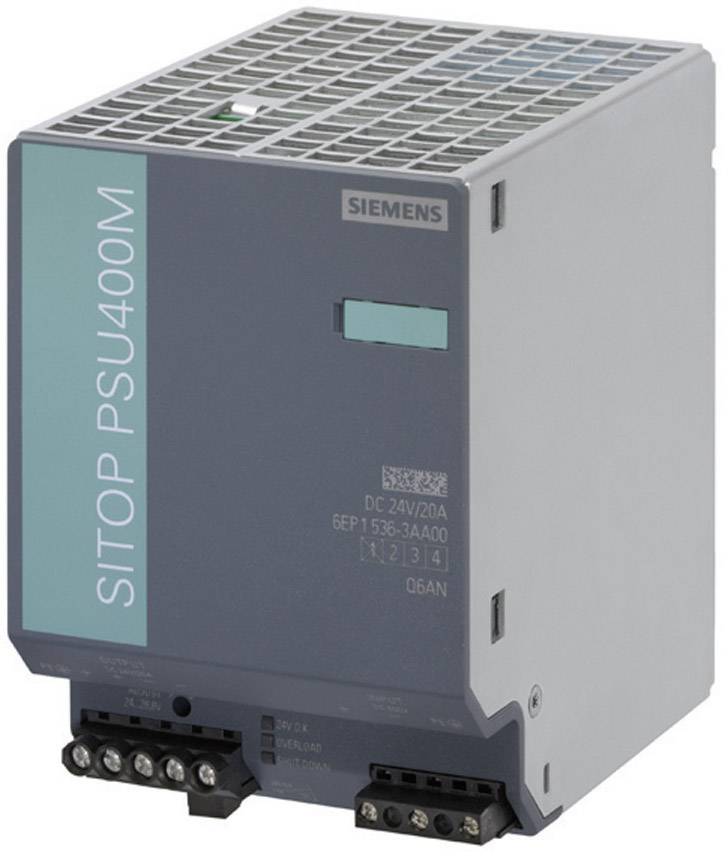

Siemens 6EP15363AA00 DIN-rail netvoeding 24 V/DC 20 A 480 W Aantal uitgangen:1 x Inhoud 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 359,50 / Stuk)
€ 359,50
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
SITOP Modular PSU400 M-voeding 24 V/20 A
- 24 V/DC / 20 A
- Prestaties
- Ingang 1-fasig
- Ingangsspanning (bereik) 200 - 900 V/DC
- Robuuste en compacte vormgeving met een breedte van slechts 90 mm
- 50% "Extra Power" voor het bijschakelen van lasten met een hoog stroomverbruik
- Ingebouwd meldcontact "DC 24 V OK"
- 3 LED's voor verschillende bedrijfstoestanden
- Instelbare aanloopvertraging, bijv. voor gebruik van frequentieomvormers SINAMICS in de tussenkring
- Groot temperatuurbereik van -25 °C tot +70 °C
- Hoge schok- en trillingsbestendigheid
- Uit te breiden met uitbreidingsmodule, redundantiemodule, selectiviteitsmodule en DC-UPS
Technische specificaties
- SITOP PSU400M 20 A DC/DC-omvormer Ingang: DC 600 V Uitgang: DC 24 V/20 A
- Ingangsspanning (nominaal)
200 - 900 V/DC
- Soortnaam
DIN-rail netvoeding
- Ingangsspanning (min.)
600 V/DC
- Uitgangsspanning
24 V/DC
- Ingangsspanning
200 - 900 V/DC
- Ingangsspanning (max.)
600 V/DC
- Uitgangsstroom (max.)
20 A
- Uitgangsstroom (max.) afgerond
20 A
480 W
- Fasen
1
- Uitgangsspanning (nom.)
24 V/DC
- Aantal uitgangen
1 x
- Aansluiting
Schroefklem
- Afm.
(b x h x d) 90 x 125 x 125 mm
- Gewicht
1.2 kg
- Uitgangsspanning (max.)
28.8 V/DC
- Uitgangsspanning (min.)
24 V/DC
- Fabrikantnr.
6EP15363AA00
- Inhoud
1 stuk(s)
- Breedte
90 mm
- Hoogte
125 mm
- Type
SITOP PSU400M 24 V/20 A
- Diepte
125 mm
- Uitgangsstroom
20 A
90
125 mm
125 mm
225 mm
90 mm
TRUE
DC
Screw connection
TRUE
IP20
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 513673 Siemens 6EP15363AA00 DIN-rail netvoeding 24 V/DC 20 A 480 W Aantal uitgangen:1 x Inhoud 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 513673 Siemens 6EP15363AA00 DIN-rail netvoeding 24 V/DC 20 A 480 W Aantal uitgangen:1 x Inhoud 1 stuk(s)
Omschrijving
De compacte DC/DC-omvormer van de productlijn SITOP Modular maakt in de tussenkring van frequentiegeregelde aandrijfssystemen een voordelig concept bij netuitval mogelijk. De 20 A schakelende voeding maakt gebruik van de kinetische energie van afremmende motoren om de 24 V-voeding te bufferen totdat de machine gecontroleerd tot stilstand is gekomen. Voor een uiterst efficiënte omgang met de energiereserve zorgt daarbij het hoge rendement. En omdat de beschikbare lading van condensatoren spanningsafhankelijk is, maakt het grote ingangsspanningsbereik een bijzonder hoge energiewinst mogelijk. Naast condensatoren zijn ook batterijen bij uitstek geschikt als gelijkspanningsbron. De goede bestendigheid tegen overbelasting, functionaliteit en robuustheid van het DIN-railapparaat maken gebruik mogelijk in veel toepassingen, ook onder ruwe omstandigheden.
De voordelen in een oogopslag:
· Robuuste en compacte vormgeving met een breedte van slechts 90 mm
· 50% "Extra Power" voor het bijschakelen van lasten met een hoog stroomverbruik
· Ingebouwd meldcontact "DC 24 V OK"
· 3 LED's voor verschillende bedrijfstoestanden
· Instelbare aanloopvertraging, bijv. voor gebruik van frequentieomvormers SINAMICS in de tussenkring
· Groot temperatuurbereik van -25 °C tot +70 °C
· Hoge schok- en trillingsbestendigheid
· Uit te breiden met uitbreidingsmodule, redundantiemodule, selectiviteitsmodule en DC-UPS
De voordelen in een oogopslag:
· Robuuste en compacte vormgeving met een breedte van slechts 90 mm
· 50% "Extra Power" voor het bijschakelen van lasten met een hoog stroomverbruik
· Ingebouwd meldcontact "DC 24 V OK"
· 3 LED's voor verschillende bedrijfstoestanden
· Instelbare aanloopvertraging, bijv. voor gebruik van frequentieomvormers SINAMICS in de tussenkring
· Groot temperatuurbereik van -25 °C tot +70 °C
· Hoge schok- en trillingsbestendigheid
· Uit te breiden met uitbreidingsmodule, redundantiemodule, selectiviteitsmodule en DC-UPS
Uitvoering
- Geregelde potentiaalvrije uitgangsspanning DC 24 V ± 3%
- Nullast- en continu kortsluitvast
- Instelbare uitgangsspanning van 24 - 28,8 V/DC
- Omschakelbare karakteristiek voor constante stroom of gecontroleerd uitschakelen in geval van kortsluiting
- Extra-Power tot 30 A
- Ontstoringsklasse: EN 55022 Klasse A (straling)
- Certificering: CE, cULus
- Vastklikbevestiging op normaalprofielrail DIN EN 50022-35x 7,5 /15.
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
