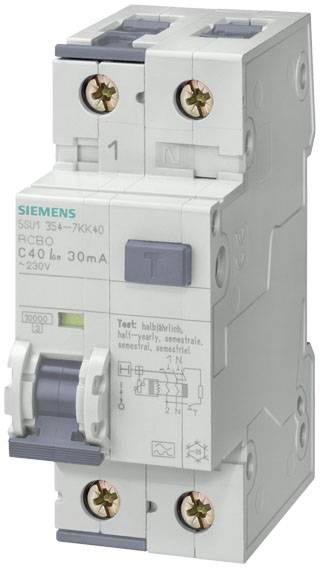

Siemens 5SU13546LB25 Aardlekschakelaar/zekeringautomaat 25 A
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Aardlekschakelaar/zekeringautomaat
Aantal polen
2
Uitschakelkarakteristiek
B
Nominale stroom (afgerond)
25 A
Uitschakelvermogen
10 kA
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 148,75 / Stuk)
€ 148,75
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Aantal breedtedeeleenheden: 2
- Aantal testcycli / voor milieucontrole: 28
- Aanhaalmoment / bij schroefaansluiting / minimaal: 2,5 Nm
- Aanhaalmoment / bij schroefaansluiting / maximaal: 3 Nm
- Uitvoering van het basistype: 5SU1
- Inbouwpositie: willekeurig
- Inbouwdiepte: 70 mm
- Mechanische levensduur (schakelcycli) / typisch: 10.000
- Aantal Polen / opmerking: 1P+N
- Aantal Polen / met beveiliging: 1
- Positie/netsnoer: Naar keuze boven of onder
- Productuitrusting / aanraakbeveiliging: Ja
- Producteigenschappen/halogeenvrij: Ja
- Producteigenschap / verzegelbaar: Ja
- Producteigenschap / siliconenvrij: Ja
- Productfunctie / meerschakelende nulleider: Ja
- Schakelvermogen (Icu+): 25 kA
- Schakelvermogen stroom / conform en 60898: 10 kA
- Schakelvermogen stroom / conform IEC 60947-2: 20 kA
- Beschermingsklasse IP: IP20, bij inbouw van verdeelleidingen, met aangesloten geleiders
- Omgevingstemperatuur / tijdens bedrijf / minimaal: -25 °C
- Omgevingstemperatuur / tijdens bedrijf / maximaal: +55 °C
- Vermogensverlies / bij nominale waarde stroom / bij AC / bij warme bedrijfstoestand / per pool: 5,1 W.
- Vermogensverlies / maximaal: 10,2 W.
- Verontreinigingsgraad: 2
- Voedingsspanningsfrequentie: 50 Hz
- Bedrijfsfrequentie / opmerking: 50/60 Hz
- Overspanningscategorie: III
- Uitschakelkarakteristiek: kortdurend vertraagd G, superbestendig K
- Uitschakeling bij foutstroom: 30 mA
- Geschikt voor integratie/inbouwinstallatie: Ja
- Isolatiespanning: 264 V
- Beschermingsfunctie / foutieve activering: Ja
- Voedingsspanning / voor testinstallatie / minimaal: 195 V.
- Aansluitbare kabeldoorsnede eendradig: 0,75 mm² - 35 mm²
- Afsluitbare kabeldoorsnede / fijndradig / met adereindbewerking: 0,75 mmm - 25 mmm
- Aansluitbare kabeldoorsnede meerdradig: 0,75 mm² - 35 mm²
- Uitvoering
Kortstondig vertraagd G, superbestendig K
- Nominale spanning
230/240 V/AC
- Soortnaam
Aardlekschakelaar/zekeringautomaat
- Aantal polen
2
- Bedrijfsklasse
3
- Uitschakelkarakteristiek
B
- Conform RoHS
Ja
- Afm.
(b x h x d) 36 x 90 x 77 mm
- Inhoud
1 stuk(s)
- Nominale stroom
25 A
- Nominale stroom (afgerond)
25 A
- Uitschakelvermogen
10 kA
- Breedte
36 mm
- Hoogte
90 mm
- Diepte
77 mm
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2865071 Siemens 5SU13546LB25 Aardlekschakelaar/zekeringautomaat 25 A
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2865071 Siemens 5SU13546LB25 Aardlekschakelaar/zekeringautomaat 25 A
Omschrijving
FI/LS-schakelaar, 10 kA, 1P+N, type A, met korte vertraging G, superbestendig K 30 mA, B-CHAR, in: 25 A, UN AC: 230 V FI/LS-schakelaar SENTRON 5SU1 voor de gecombineerde bescherming tegen overbelasting, kortsluiting en foutstromen
Onze FI/LS-schakelaars (RCBO) zijn VDE-gekeurd en gecertificeerd conform DIN en 61009-1, DIN en 61009-2-1. Met de dubbele kamklemmen is de aansluiting ook van ladders met verschillende dwarsdoorsnedes zeer eenvoudig. Andere Siemens SENTRON-beveiligingsschakelapparaten kunnen snel en eenvoudig met de penverzamelrails 5ST3 worden verbonden. Via de Datamatrx-code op het apparaat krijgt u snelle toegang tot alle technische gegevens in de Siemens Siemens industrie online Support-app.
De SENTRON-beveiligingsschakelapparaten kunnen met de gangbare accessoires uit de systeembouwdoos met veel functies worden uitgebreid.
Optimale techniek voor uw veiligheid - alleen van Siemens.
De teksten voor dit artikel zijn automatisch vertaald.
Onze FI/LS-schakelaars (RCBO) zijn VDE-gekeurd en gecertificeerd conform DIN en 61009-1, DIN en 61009-2-1. Met de dubbele kamklemmen is de aansluiting ook van ladders met verschillende dwarsdoorsnedes zeer eenvoudig. Andere Siemens SENTRON-beveiligingsschakelapparaten kunnen snel en eenvoudig met de penverzamelrails 5ST3 worden verbonden. Via de Datamatrx-code op het apparaat krijgt u snelle toegang tot alle technische gegevens in de Siemens Siemens industrie online Support-app.
De SENTRON-beveiligingsschakelapparaten kunnen met de gangbare accessoires uit de systeembouwdoos met veel functies worden uitgebreid.
Optimale techniek voor uw veiligheid - alleen van Siemens.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
