Siemens 3VA5180-4ED11-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 80 - 80 A Schakelspanning (max.): kopen ? Conrad Electronic

Een zwarte Siemens-vermogensschakelaar, verticaal geplaatst, met een hefboom in het midden voor het regelen van elektrische stromen.

Afbeelding vergelijkbaar

Schakelschema: Relais 'Q', maakcontact, spoel met aanduiding '1', '2'. Schema toont elektrische aansturingschakeling.

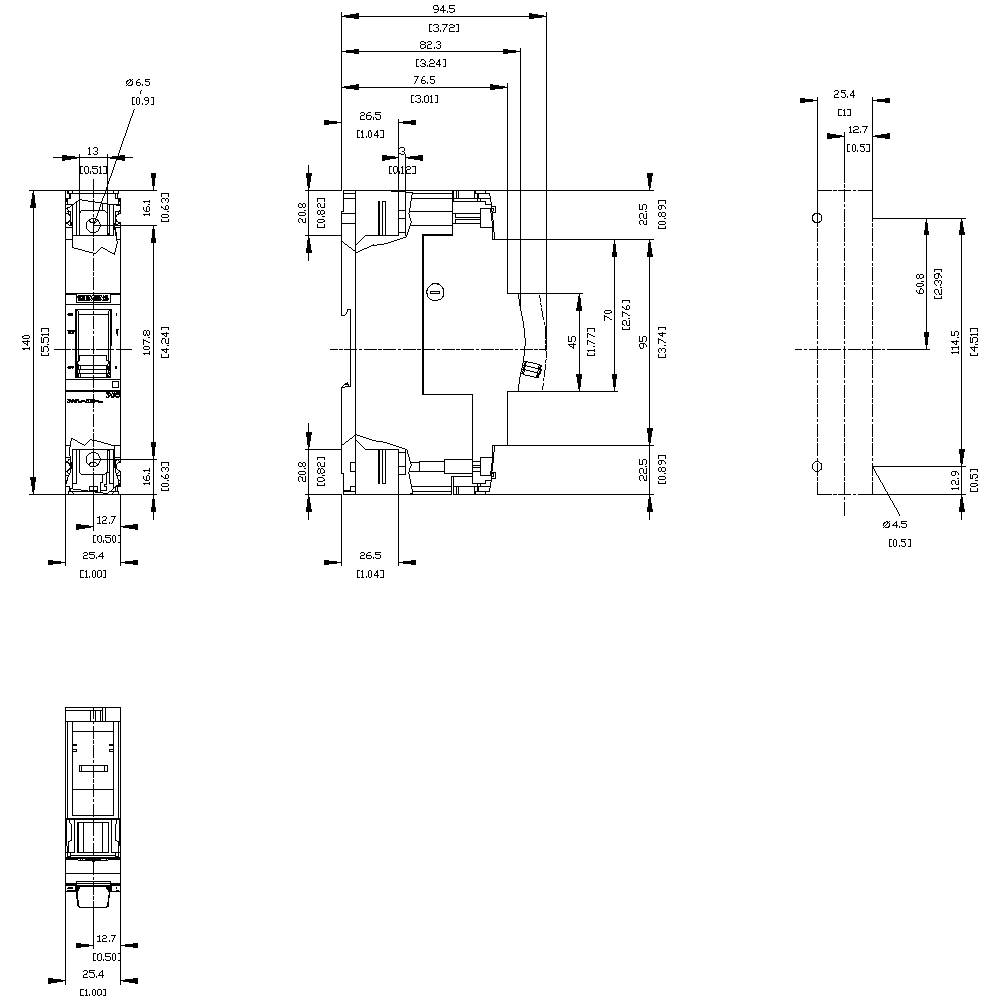

Technische tekening van een mechanische component met verschillende aanzichten en gedetailleerde maatvoering in millimeters.

1/3

Afbeelding vergelijkbaar

Soortnaam

Vermogensschakelaar

Instelbereik stroomsterkte (max.)

80 A

Type

3VA5180-4ED11-0AA0

Instelbereik stroomsterkte (min.)

80 A

Instelbereik (stroomsterkte)

80 - 80 A

Datasheet (PDF)

Leverbaar di. 6 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 165,28 / Stuk)

€ 165,28

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Stroomonderbreker 3VA5 UL frame 125 schakelvermogensklasse S 25kA @ 277V 1-polig

Extra services en acties

Technische specificaties

Uitvoering: Installatiebescherming
Vermogensverlies: 5.5 W
Gewicht: 0.383 kg
Mechanische levensduur: 15.000
Elektrische levensduur: 8000
Isolatiespanning: 500 V
Frequentie: 50/60 Hz

Soortnaam: Vermogensschakelaar

Type: 3VA5180-4ED11-0AA0

Instelbereik stroomsterkte (min.): 80 A

Instelbereik stroomsterkte (max.): 80 A

Instelbereik (stroomsterkte): 80 - 80 A

Aantal polen: 1-polig

Schakelspanning (max.): 415 V/AC

Montagewijze: Vaste inbouw

Min. temperatuur: -25 °C

Max. temperatuur: +70 °C

Schakelvermogenklasse: S

Uitvoering overstroombeveiliging: TM210

: IP40

Diepte: 76.5 mm

Breedte: 25.4 mm

Hoogte: 140 mm

Afm.: (b x h x d) 25.4 x 140 x 76.5 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 0

: 0

: 80 A

: 1

: 0

: 6.43 W

: IP40

: Other

: FALSE

: Other

: Rocker lever

: 5 kA

: TRUE

: FALSE

: FALSE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: n.v.t.

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Instelbereik stroomsterkte (max.)

Soortnaam

Instelbereik stroomsterkte (min.)

Siemens 3VA1010-4ED46-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 101.6 x 130 x 70 mm

Artikelnummer:1736957

100 A

Vermogensschakelaar

100 A

Siemens 3RA6890-0BA Adapter voor vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 25 A (max) Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 26 x 23 mm

Artikelnummer:1737263

25 A

Adapter voor vermogensschakelaar

Siemens 3VA1010-3ED36-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 76.2 x 130 x 70 mm

Artikelnummer:1737507

100 A

Vermogensschakelaar

100 A

Siemens 3VA1010-3ED42-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 101.6 x 130 x 70 mm

Artikelnummer:1737605

100 A

Vermogensschakelaar

100 A

Siemens 3VA1010-3ED46-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 101.6 x 130 x 70 mm

Artikelnummer:1737861

100 A

Vermogensschakelaar

100 A

Siemens 3VA1010-4ED32-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 76.2 x 130 x 70 mm

Artikelnummer:1737862

100 A

Vermogensschakelaar

100 A

Siemens 3VA1010-4ED36-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 76.2 x 130 x 70 mm

Artikelnummer:1737881

100 A

Vermogensschakelaar

100 A

Siemens 3VA1010-4ED42-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 101.6 x 130 x 70 mm

Artikelnummer:1737920

100 A

Vermogensschakelaar

100 A

Siemens 3VA1020-2ED32-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 20 - 20 A Schakelspanning (max.): 690 V/AC (b x h x d) 76.2 x 130 x 70 mm

Artikelnummer:1737935

20 A

Vermogensschakelaar

20 A

Siemens 3VA1020-2ED36-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 20 - 20 A Schakelspanning (max.): 690 V/AC (b x h x d) 76.2 x 130 x 70 mm

Artikelnummer:1739826

20 A

Vermogensschakelaar

20 A

Documenten en downloads

Datablad

Datablad 1728776 Siemens 3VA5180-4ED11-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 80 - 80 A Schakelspanning (max.):

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1728776 Siemens 3VA5180-4ED11-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 80 - 80 A Schakelspanning (max.):

Omschrijving

Vermogensschakelaar 3VA5 UL frame 125 schakelvermogensklasse S 25 kA @ 277 V 1-polig, installatiebeveiliging TM210, FTFM, In = 80A overbelastingsbeveiliging Ir = 80A vast ingesteld kortsluitbeveiliging Ii = 10 x In zonder aansluiting compacte vermogensschakelaar 3VA5 voor installatiebeveiliging, UL-goedkeuring. De compacte vermogensschakelaars 3VA UL van Siemens zijn een belangrijk onderdeel van Sentron beveiligingscomponenten voor industriële toepassingen en voor toepassingen in de infrastructuur en bieden een effectieve installatie- en starterbescherming door veilige uitschakeling in geval van overbelasting en kortsluiting. Bovendien verlegt de 3VA UL de grenzen qua flexibiliteit en verscheidenheid aan modulaire accessoires. De compacte vermogensschakelaar 3VA UL biedt bovendien de beste voorwaarden voor wereldwijd uitgevoerde machines en installatiebouwers. Naast de IEC-standaard voldoen de beide series 3VA5 en 3VA6 ook aan de UL-standaard. Alle functies kunnen dus wereldwijd bij installaties worden ingezet en gebruikt. Deze variant van de compacte vermogensschakelaar 3VA onderscheidt zich vooral door: 1) Compacte vormgeving. 2) Beschikbaar als variant voor installatiebeveiliging. 3) Afhankelijk van de grootte: 1-, 2- (3-polige behuizing) en 3-polige uitvoeringen. 4) Afhankelijk van grootte: schakelvermogen van 25kA - 100 kA bij 480 V voor 3-polige schakelaars en 25 kA ... 50 kA bij 277 V voor 1-polige schakelaars. 5) De serie beschikt over een thermomagnetische overstroombeveiliging. 6) Modulaire en eenvoudig te monteren interne accessoires met vele functies. 7) Gangbare accessoires voor alle compacte vermogensschakelaars 3VA UL.

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
