Siemens 3VA2580-5HL42-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 320 - 800 A Schakelspanning (max. kopen ? Conrad Electronic

Afbeelding van een driepolige vermogensschakelaar met zwarte draaigreep, geproduceerd door Siemens.

Afbeelding vergelijkbaar

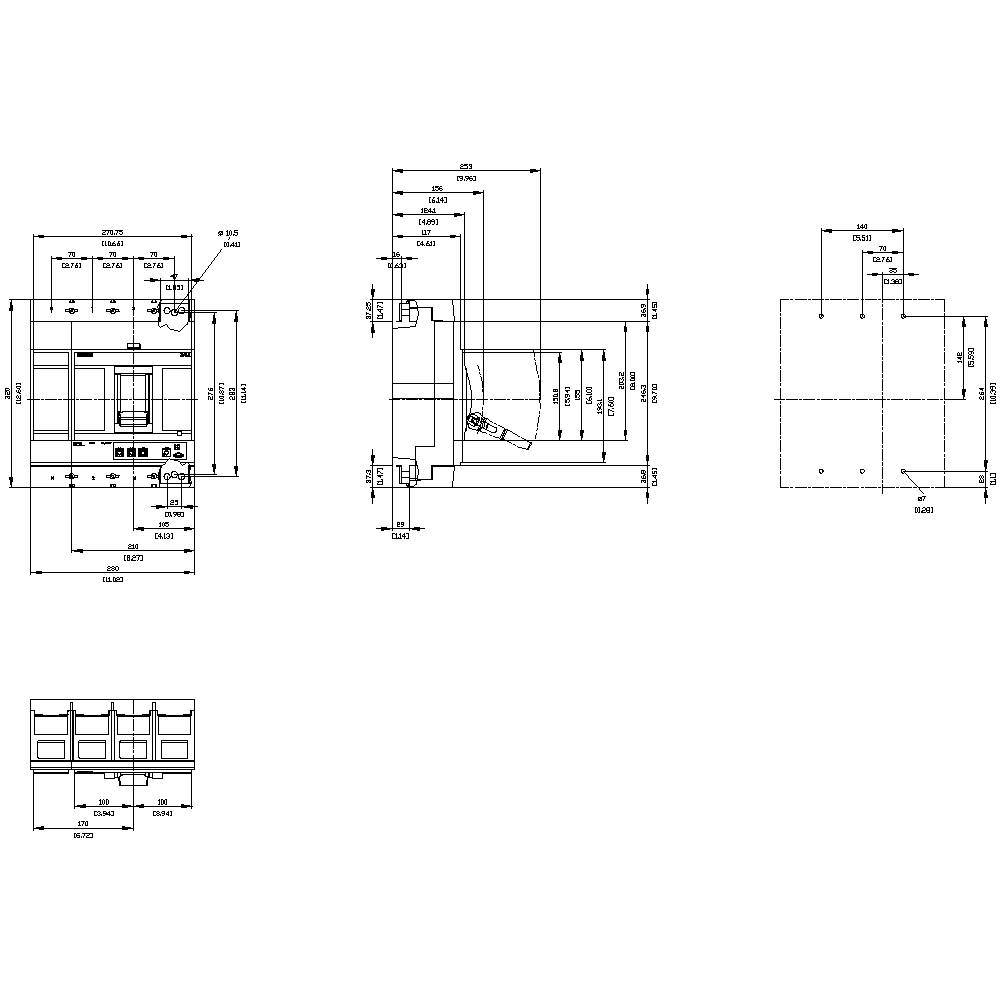

Technische tekening van een apparaat met voor-, zij- en bovenaanzicht. Afmetingen in millimeters weergegeven. Details voor installatie of constructie.

1/2

Afbeelding vergelijkbaar

Soortnaam

Vermogensschakelaar

Instelbereik stroomsterkte (max.)

800 A

Aansluiting

Schroeven

Type

3VA2580-5HL42-0AA0

Instelbereik stroomsterkte (min.)

320 A

Datasheet (PDF)

Leverbaar wo. 30 sep.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 2.938,02 / Stuk)

€ 2.938,02

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Uitvoering: Installatiebescherming
Vermogensverlies: 45 W
Mechanische levensduur: 10.000
Elektrische levensduur: 5000
Isolatiespanning: 800 V
Frequentie: 50/60 Hz

Soortnaam: Vermogensschakelaar

Type: 3VA2580-5HL42-0AA0

Instelbereik stroomsterkte (min.): 320 A

Instelbereik stroomsterkte (max.): 800 A

Instelbereik (stroomsterkte): 320 - 800 A

Aantal polen: 4-polig

Schakelspanning (max.): 690 V/AC

Montagewijze: Vaste inbouw

Min. temperatuur: -25 °C

Max. temperatuur: +70 °C

Schakelvermogenklasse: M

Uitvoering overstroombeveiliging: ETU320

Aansluiting: Schroeven

: IP40

Diepte: 120 mm

Breedte: 280 mm

Hoogte: 320 mm

Afm.: (b x h x d) 280 x 320 x 120 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 0

: 0

: 800 A

: 4

: 0

: 231 W

: IP40

: Front side

: FALSE

: Screw connection

: Rocker lever

: FALSE

: 55 kA

: TRUE

: FALSE

: FALSE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Instelbereik stroomsterkte (max.)

Soortnaam

Instelbereik stroomsterkte (min.)

Siemens 3VA1010-4ED46-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 101.6 x 130 x 70 mm

Artikelnummer:1736957

100 A

Vermogensschakelaar

100 A

Siemens 3RA6890-0BA Adapter voor vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 25 A (max) Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 26 x 23 mm

Artikelnummer:1737263

25 A

Adapter voor vermogensschakelaar

Siemens 3VA1010-3ED36-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 76.2 x 130 x 70 mm

Artikelnummer:1737507

100 A

Vermogensschakelaar

100 A

Siemens 3VA1010-3ED42-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 101.6 x 130 x 70 mm

Artikelnummer:1737605

100 A

Vermogensschakelaar

100 A

Siemens 3VA1010-3ED46-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 101.6 x 130 x 70 mm

Artikelnummer:1737861

100 A

Vermogensschakelaar

100 A

Siemens 3VA1010-4ED32-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 76.2 x 130 x 70 mm

Artikelnummer:1737862

100 A

Vermogensschakelaar

100 A

Siemens 3VA1010-4ED36-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 76.2 x 130 x 70 mm

Artikelnummer:1737881

100 A

Vermogensschakelaar

100 A

Siemens 3VA1010-4ED42-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 101.6 x 130 x 70 mm

Artikelnummer:1737920

100 A

Vermogensschakelaar

100 A

Siemens 3VA1020-2ED32-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 20 - 20 A Schakelspanning (max.): 690 V/AC (b x h x d) 76.2 x 130 x 70 mm

Artikelnummer:1737935

20 A

Vermogensschakelaar

20 A

Siemens 3VA1020-2ED36-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 20 - 20 A Schakelspanning (max.): 690 V/AC (b x h x d) 76.2 x 130 x 70 mm

Artikelnummer:1739826

20 A

Vermogensschakelaar

20 A

Documenten en downloads

Datablad

Datablad 1728748 Siemens 3VA2580-5HL42-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 320 - 800 A Schakelspanning (max.

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1728748 Siemens 3VA2580-5HL42-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 320 - 800 A Schakelspanning (max.

Omschrijving

Vermogensschakelaar 3VA2 IEC frame 630 schakelvermogensklasse M Icu = 55 kA @ 415 V 4-polig, installatiebeveiliging ETU320, LI, In = 800A overbelastingsbeveiliging Ir = 160 A-400 A kortsluitbeveiliging Ii = 1,5-12 x In N-geleiderbeveiliging instelbaar (OFF, 50%, 100%) platte schroefaansluiting. Compacte vermogensschakelaar 3VA2 met ETU 8-serie voor installatiebeveiliging. De compacte vermogensschakelaars 3VA van Siemens zijn een belangrijk onderdeel van Sentron beveiligingscomponenten voor industriële toepassingen en voor toepassingen in de infrastructuur en bieden een effectieve installatie-, start- en motorbeveiliging door veilige uitschakeling in geval van overbelasting en kortsluiting. De compacte vermogensschakelaars 3VA stellen de norm op het gebied van flexibiliteit en modulaire accessoires. Uniforme accessoire voor meerdere groottes in alle series van de compacte vermogensschakelaars 3VA1 en 3VA2. Deze variant van de compacte vermogensschakelaar 3VA onderscheidt zich vooral door: 1) Compacte vormgeving. 2) Beschikbaar als variant voor installatiebeveiliging en generatorbeveiliging. 3) Beschikbaar als 3- en 4-polige uitvoering. 4) 4 schakelvermogensklassen van 55 kA - 150 kA bij 415 V. 5) Afhankelijk van de grootte: nominale stroom 25 A. 630 A. 6) Montagemogelijkheden: vaste inbouw, insteektechniek, inschuiftechniek. 7) De serie beschikt over een elektronische overstroomontspanner. 8) Beschikt over een geïntegreerd display voor de weergave van de meetwaarden. 9) Geïntegreerde meetfunctie en optionele communicatieverbinding via Modbus TCP, Modbus RTU, Profinet en Profibus. 10de Modulaire en eenvoudig te monteren interne accessoires met vele functies.

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
