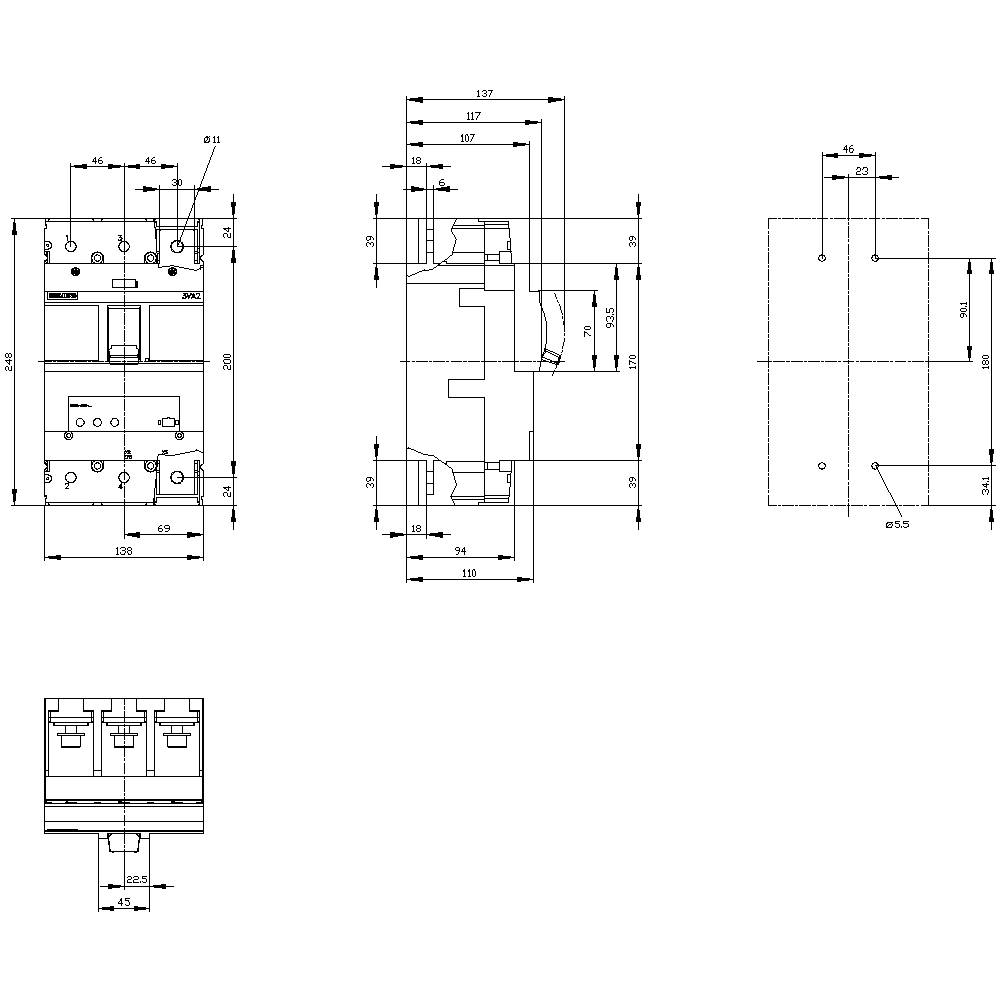

Lijntekening/schematische voorstelling
Lijntekening/schematische voorstelling
Siemens 3VA2340-5HL32-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 160 - 400 A Schakelspanning (max.
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Vermogensschakelaar
Instelbereik stroomsterkte (max.)
400 A
Aansluiting
Schroeven
Type
3VA2340-5HL32-0AA0
Instelbereik stroomsterkte (min.)
160 A
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 1.177,69 / Stuk)
€ 1.177,69
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Technische specificaties
- Uitvoering: installatiebescherming
- Mechanische levensduur: 20.000
- Elektrische levensduur: 6000
- Isolatiespanning: 800 V
- Frequentie: 50/60 Hz
- Vermogensverlies: 32 W
- Gewicht: 4,695 kg
- Soortnaam
Vermogensschakelaar
- Type
3VA2340-5HL32-0AA0
- Instelbereik stroomsterkte (min.)
160 A
- Instelbereik stroomsterkte (max.)
400 A
- Instelbereik (stroomsterkte)
160 - 400 A
- Aantal polen
3-polig
- Schakelspanning (max.)
690 V/AC
- Montagewijze
Vaste inbouw
- Min. temperatuur
-25 °C
- Max. temperatuur
+70 °C
- Schakelvermogenklasse
M
- Uitvoering overstroombeveiliging
ETU320
- Aansluiting
Schroeven
IP40
- Diepte
110 mm
- Breedte
138 mm
- Hoogte
248 mm
- Afm.
(b x h x d) 138 x 248 x 110 mm
- Inhoud
1 stuk(s)
- Conform RoHS
Ja
0
0
400 A
3
160-400 A
0
690-690 V
96 W
IP40
Front side
FALSE
Screw connection
Rocker lever
FALSE
55 kA
TRUE
FALSE
TRUE
Built-in device fixed built-in technique
TRUE
TRUE
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 1539101 Siemens 3VA2340-5HL32-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 160 - 400 A Schakelspanning (max.
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1539101 Siemens 3VA2340-5HL32-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 160 - 400 A Schakelspanning (max.
Omschrijving
Vermogensschakelaar 3VA2 IEC frame 400 schakelvermogensklasse H Icu = 55kA @ 415 V 3-polig, installatiebeveiliging ETU320, LI, In = 400 A overbelastingsbeveiliging Ir = 160 A-400 A kortsluitbeveiliging Ii = 1,5-10 x In platte schroefaansluiting. Compacte vermogensschakelaar 3VA2 met ETU 8-serie voor installatiebeveiliging. De compacte vermogensschakelaars 3VA van Siemens zijn een belangrijk onderdeel van Sentron beveiligingscomponenten voor industriële toepassingen en voor toepassingen in de infrastructuur en bieden een effectieve installatie-, start- en motorbeveiliging door veilige uitschakeling in geval van overbelasting en kortsluiting. De compacte vermogensschakelaars 3VA stellen de norm op het gebied van flexibiliteit en modulaire accessoires. Uniforme accessoire voor meerdere groottes in alle series van de compacte vermogensschakelaars 3VA1 en 3VA2. Deze variant van de compacte vermogensschakelaar 3VA onderscheidt zich vooral door: 1) Compacte vormgeving. 2) Beschikbaar als variant voor installatiebeveiliging en generatorbeveiliging. 3) Beschikbaar als 3- en 4-polige uitvoering. 4) 4 schakelvermogensklassen van 55 kA - 150 kA bij 415 V. 5) Afhankelijk van de grootte: nominale stroom 25 A. 630 A. 6) Montagemogelijkheden: vaste inbouw, insteektechniek, inschuiftechniek. 7) De serie beschikt over een elektronische overstroomontspanner. 8) Beschikt over een geïntegreerd display voor de weergave van de meetwaarden. 9) Geïntegreerde meetfunctie en optionele communicatieverbinding via Modbus TCP, Modbus RTU, Profinet en Profibus. 10de Modulaire en eenvoudig te monteren interne accessoires met vele functies.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
Houd er rekening mee dat het bij het product om een op maat gemaakt hulpmiddel gaat en dat het daarom niet kan worden teruggestuurd.
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
