Siemens 3VA2225-5HL32-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 250 A Schakelspanning (max. kopen ? Conrad Electronic

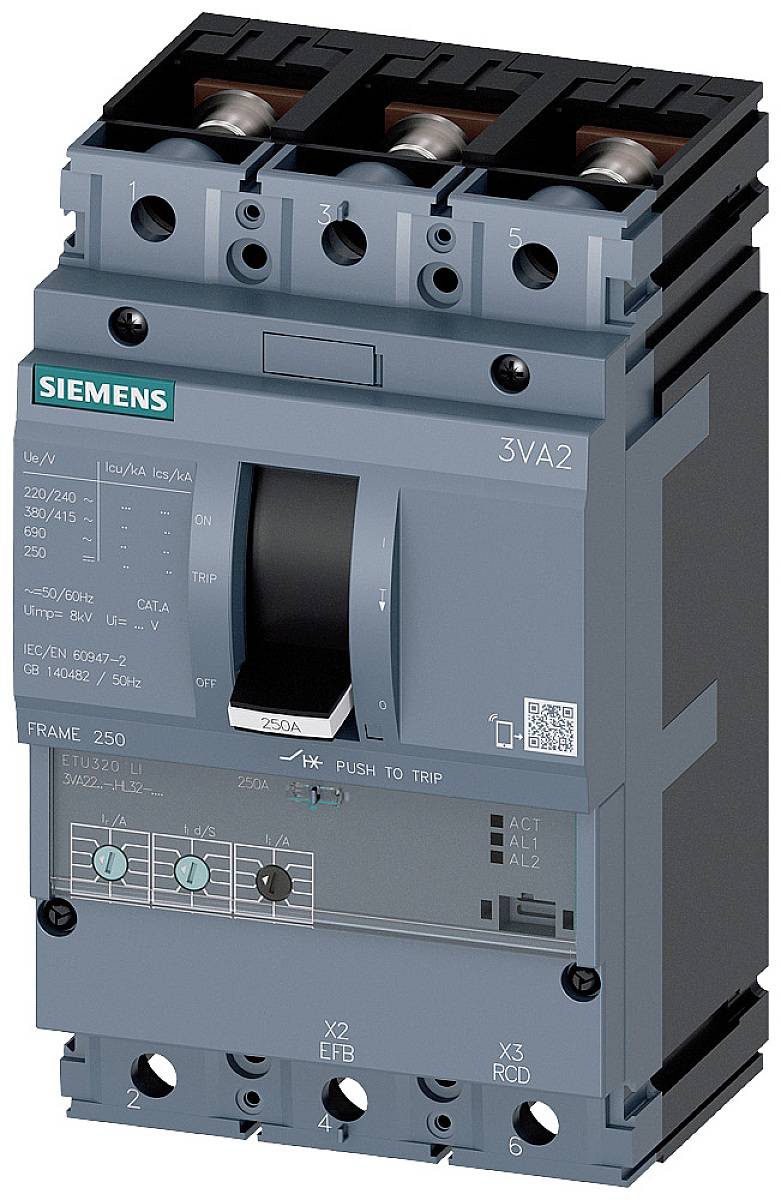

Vermogensschakelaar 'Siemens 3VA2', grijs, met schakelaar en LED-indicatoren. Specificaties: spanning en stroomsterkte zijn zichtbaar.

Afbeelding vergelijkbaar

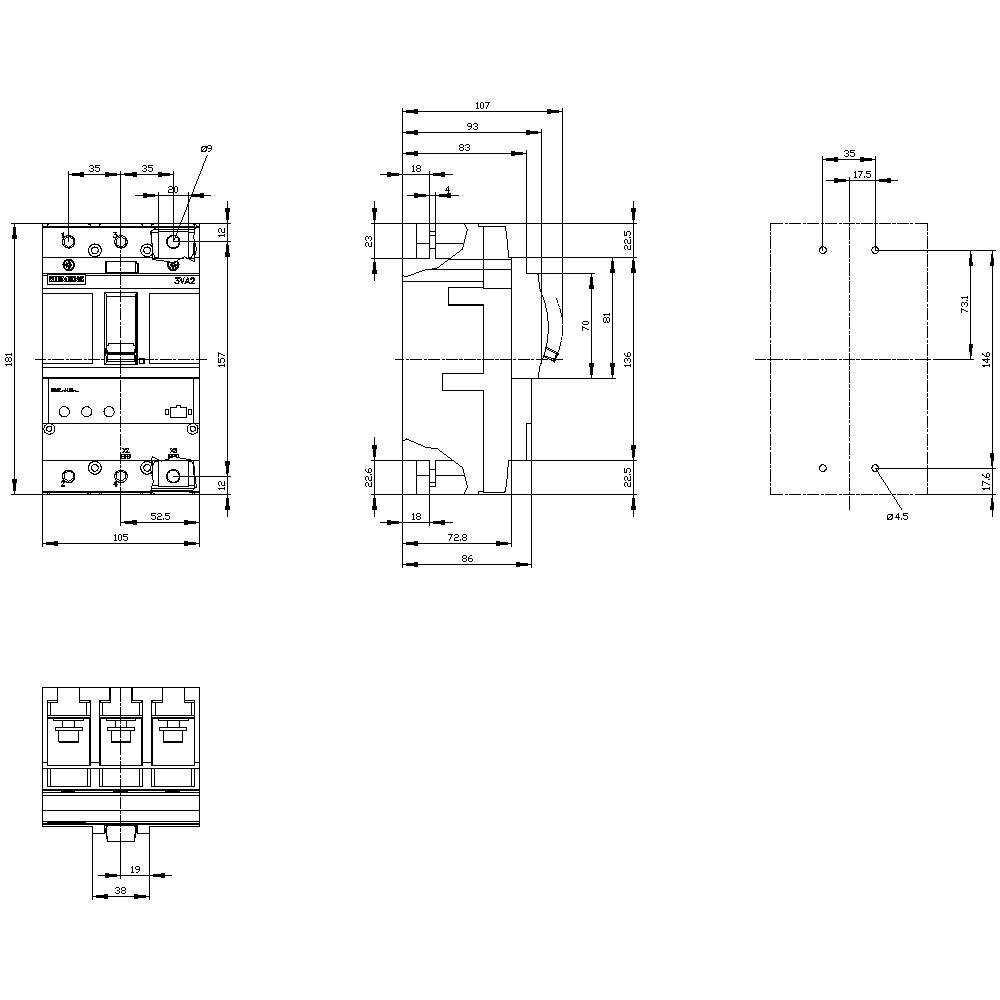

Technische tekening van een schakelkast met voor-, zij- en achteraanzicht. Afmetingen en specifieke tussenafstanden zijn aangegeven.

1/2

Afbeelding vergelijkbaar

Soortnaam

Vermogensschakelaar

Instelbereik stroomsterkte (max.)

250 A

Aansluiting

Schroeven

Type

3VA2225-5HL32-0AA0

Instelbereik stroomsterkte (min.)

100 A

Datasheet (PDF)

Leverbaar ma. 28 sep.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 913,22 / Stuk)

€ 913,22

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Uitvoering: installatiebescherming
Mechanische levensduur: 20.000
Elektrische levensduur: 10.000
Isolatiespanning: 800 V
Frequentie: 50/60 Hz
Vermogensverlies: 16 W
Gewicht: 2,234 kg

Soortnaam: Vermogensschakelaar

Type: 3VA2225-5HL32-0AA0

Instelbereik stroomsterkte (min.): 100 A

Instelbereik stroomsterkte (max.): 250 A

Instelbereik (stroomsterkte): 100 - 250 A

Aantal polen: 3-polig

Schakelspanning (max.): 690 V/AC

Montagewijze: Vaste inbouw

Min. temperatuur: -25 °C

Max. temperatuur: +70 °C

Schakelvermogenklasse: M

Uitvoering overstroombeveiliging: ETU320

Aansluiting: Schroeven

: IP40

Diepte: 86 mm

Breedte: 105 mm

Hoogte: 181 mm

Afm.: (b x h x d) 105 x 181 x 86 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 0

: 0

: 250 A

: 3

: 100-250 A

: 0

: 690-690 V

: 48 W

: IP40

: Front side

: FALSE

: Screw connection

: Rocker lever

: FALSE

: 55 kA

: TRUE

: FALSE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Instelbereik stroomsterkte (max.)

Instelbereik stroomsterkte (min.)

Siemens 3VA2225-5HL32-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 250 A Schakelspanning (max.): 690 V/AC (b x h x d) 105 x 181 x 86 mm

Artikelnummer:1539104

Dit product

250 A

100 A

Siemens 3VA2110-5HL36-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 40 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 105 x 181 x 86 mm

Artikelnummer:1538991

100 A

40 A

Siemens 3VA2116-5HL32-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 63 - 160 A Schakelspanning (max.): 690 V/AC (b x h x d) 105 x 181 x 86 mm

Artikelnummer:1539022

160 A

63 A

Siemens 3VA2116-5HL36-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 63 - 160 A Schakelspanning (max.): 690 V/AC (b x h x d) 105 x 181 x 86 mm

Artikelnummer:1539023

160 A

63 A

Siemens 3VA2110-5HL32-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 40 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 105 x 181 x 86 mm

Artikelnummer:1539102

100 A

40 A

Siemens 3VA2216-5HL32-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 63 - 160 A Schakelspanning (max.): 690 V/AC (b x h x d) 105 x 181 x 86 mm

Artikelnummer:1539103

160 A

63 A

Siemens 3VA2125-5HL32-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 10 - 25 A Schakelspanning (max.): 690 V/AC (b x h x d) 105 x 181 x 86 mm

Artikelnummer:1539105

25 A

10 A

Siemens 3VA2125-5HL36-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 10 - 25 A Schakelspanning (max.): 690 V/AC (b x h x d) 105 x 181 x 86 mm

Artikelnummer:1539106

25 A

10 A

Siemens 3VA2140-5HL32-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 16 - 40 A Schakelspanning (max.): 690 V/AC (b x h x d) 105 x 181 x 86 mm

Artikelnummer:1539107

40 A

16 A

Siemens 3VA2140-5HL36-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 16 - 40 A Schakelspanning (max.): 690 V/AC (b x h x d) 105 x 181 x 86 mm

Artikelnummer:1539108

40 A

16 A

Documenten en downloads

Datablad

Datablad 1539104 Siemens 3VA2225-5HL32-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 250 A Schakelspanning (max.

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1539104 Siemens 3VA2225-5HL32-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 250 A Schakelspanning (max.

Omschrijving

Vermogensschakelaar 3VA2 IEC frame 400 schakelvermogensklasse H Icu = 55kA @ 415 V 3-polig, installatiebeveiliging ETU320, LI, In = 250A overbelastingsbeveiliging Ir = 160 A-400 A kortsluitbeveiliging Ii = 1,5-10 x In platte schroefaansluiting. Compacte vermogensschakelaar 3VA2 met ETU 8-serie voor installatiebeveiliging. De compacte vermogensschakelaars 3VA van Siemens zijn een belangrijk onderdeel van Sentron beveiligingscomponenten voor industriële toepassingen en voor toepassingen in de infrastructuur en bieden een effectieve installatie-, start- en motorbeveiliging door veilige uitschakeling in geval van overbelasting en kortsluiting. De compacte vermogensschakelaars 3VA stellen de norm op het gebied van flexibiliteit en modulaire accessoires. Uniforme accessoire voor meerdere groottes in alle series van de compacte vermogensschakelaars 3VA1 en 3VA2. Deze variant van de compacte vermogensschakelaar 3VA onderscheidt zich vooral door: 1) Compacte vormgeving. 2) Beschikbaar als variant voor installatiebeveiliging en generatorbeveiliging. 3) Beschikbaar als 3- en 4-polige uitvoering. 4) 4 schakelvermogensklassen van 55 kA - 150 kA bij 415 V. 5) Afhankelijk van de grootte: nominale stroom 25 A. 630 A. 6) Montagemogelijkheden: vaste inbouw, insteektechniek, inschuiftechniek. 7) De serie beschikt over een elektronische overstroomontspanner. 8) Beschikt over een geïntegreerd display voor de weergave van de meetwaarden. 9) Geïntegreerde meetfunctie en optionele communicatieverbinding via Modbus TCP, Modbus RTU, Profinet en Profibus. 10de Modulaire en eenvoudig te monteren interne accessoires met vele functies.

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

Houd er rekening mee dat het bij het product om een op maat gemaakt hulpmiddel gaat en dat het daarom niet kan worden teruggestuurd.

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
