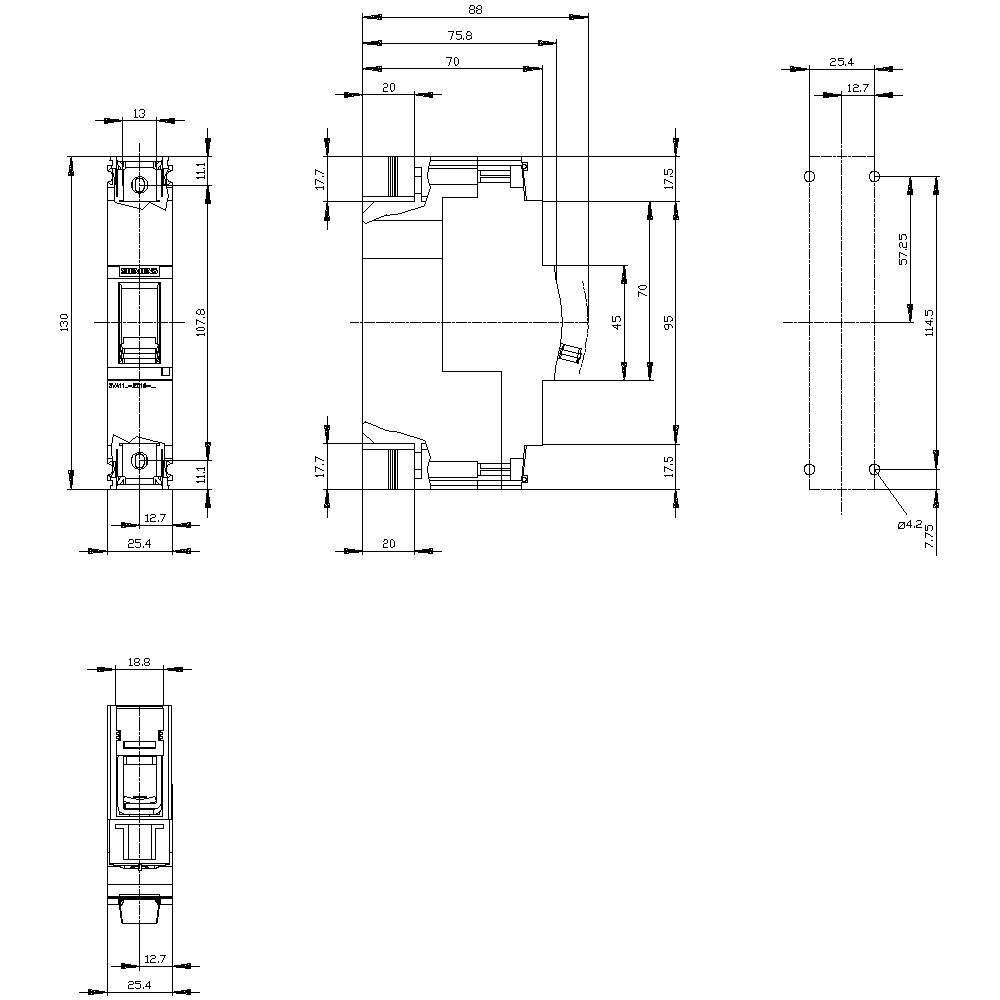

Lijntekening/schematische voorstelling
Lijntekening/schematische voorstelling
Siemens 3VA1150-4ED16-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 50 - 50 A Schakelspanning (max.):
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Vermogensschakelaar
Instelbereik stroomsterkte (max.)
50 A
Aansluiting
Klem
Type
3VA1150-4ED16-0AA0
Instelbereik stroomsterkte (min.)
50 A
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 115,69 / Stuk)
€ 115,69
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Technische specificaties
- Uitvoering: installatiebescherming
- Mechanische levensduur: 20.000
- Elektrische levensduur: 8000
- Isolatiespanning: 500 V
- Frequentie: 50/60 Hz
- Vermogensverlies: 4,9 W
- Gewicht: 0,36 kg
- Soortnaam
Vermogensschakelaar
- Type
3VA1150-4ED16-0AA0
- Instelbereik stroomsterkte (min.)
50 A
- Instelbereik stroomsterkte (max.)
50 A
- Instelbereik (stroomsterkte)
50 - 50 A
- Aantal polen
1-polig
- Schakelspanning (max.)
415 V/AC
- Montagewijze
Vaste inbouw
- Min. temperatuur
-25 °C
- Max. temperatuur
+70 °C
- Schakelvermogenklasse
S
- Uitvoering overstroombeveiliging
TM210
- Aansluiting
Klem
IP40
- Diepte
70 mm
- Breedte
25.4 mm
- Hoogte
130 mm
- Afm.
(b x h x d) 25.4 x 130 x 70 mm
- Inhoud
1 stuk(s)
- Conform RoHS
Ja
0
0
50 A
1
0
4.87 W
IP40
Front side
FALSE
Frame clamp
Rocker lever
6 kA
TRUE
FALSE
FALSE
Built-in device fixed built-in technique
TRUE
TRUE
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 1539060 Siemens 3VA1150-4ED16-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 50 - 50 A Schakelspanning (max.):
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1539060 Siemens 3VA1150-4ED16-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 50 - 50 A Schakelspanning (max.):
Omschrijving
Stroomonderbreker 3VA1 IEC frame 160 schakelvermogensklasse S Icu=36kA @ 240V 1-polig, installatiebeveiliging TM210, FTFM, in=50A overbelastingsbeveiliging IR=50A vast ingesteld kortsluitbeveiliging II=10 x in klemaansluiting compacte stroomonderbreker 3VA1 voor startmotorbeveiliging. De compacte vermogensschakelaars 3VA van Siemens zijn een belangrijk onderdeel van Sentron beveiligingscomponenten voor industriële toepassingen en voor toepassingen in de infrastructuur en bieden een effectieve installatie-, starter- en motorbescherming door veilige uitschakeling in geval van overbelasting en kortsluiting. De compacte vermogensschakelaars 3VA stellen de norm op het gebied van flexibiliteit en modulaire accessoires. Uniforme accessoire voor meerdere groottes in alle series van de compacte vermogensschakelaars 3VA1 en 3VA2. Deze variant van de compacte vermogensschakelaar 3VA onderscheidt zich vooral door: 1) Compacte vormgeving. 2) Beschikbaar als variant voor startbeveiliging om elektromotoren te beschermen tegen kortsluiting. 3) Beschikbaar als 3-polige uitvoering. 4) Afhankelijk van de maat: nominale bedrijfsstroom van 32 A - 200 A. 5) Schakelvermogen van 55 kA - 70 kA bij 415 V. 6) Montage mogelijk voor vaste inbouw en met insteektechniek. 7) De serie beschikt over een thermomagnetische beveiligingsunit. 8) Modulaire en eenvoudig te monteren interne accessoires met vele functies. 9) Doorlopend accessoireplatform via alle compacte vermogensschakelaars 3VA.
