Siemens 3VA1096-3ED42-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 16 - 16 A Schakelspanning (max.): kopen ? Conrad Electronic

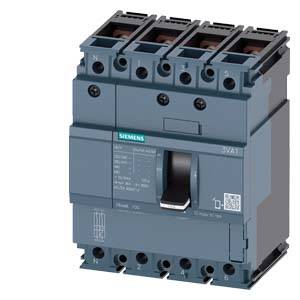

Vermogensschakelaar met vier polen, antracietgrijs, vooraanzicht. Modelnummer en technische specificaties zijn zichtbaar.

Afbeelding vergelijkbaar

Constructietekening van een elektrische schakelaar met voor-, zij- en bovenaanzicht, inclusief gedetailleerde maatvoering.

1/2

Afbeelding vergelijkbaar

Soortnaam

Vermogensschakelaar

Instelbereik stroomsterkte (max.)

16 A

Aansluiting

Schroeven

Type

3VA1096-3ED42-0AA0

Instelbereik stroomsterkte (min.)

16 A

Datasheet (PDF)

Leverbaar do. 24 sep.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 285,12 / Stuk)

€ 285,12

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Uitvoering: Installatiebescherming
Vermogensverlies: 3.53 W
Gewicht: 1.2 kg
Mechanische levensduur: 15.000
Elektrische levensduur: 8000
Isolatiespanning: 800 V
Frequentie: 50/60 Hz

Soortnaam: Vermogensschakelaar

Type: 3VA1096-3ED42-0AA0

Instelbereik stroomsterkte (min.): 16 A

Instelbereik stroomsterkte (max.): 16 A

Instelbereik (stroomsterkte): 16 - 16 A

Aantal polen: 4-polig

Schakelspanning (max.): 690 V/AC

Montagewijze: Vaste inbouw

Min. temperatuur: -25 °C

Max. temperatuur: +70 °C

Schakelvermogenklasse: N

Uitvoering overstroombeveiliging: TM210

Aansluiting: Schroeven

: IP40

Diepte: 70 mm

Breedte: 101.6 mm

Hoogte: 130 mm

Afm.: (b x h x d) 101.6 x 130 x 70 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 0

: 0

: 16 A

: 4

: 0

: 10.6 W

: IP40

: Front side

: FALSE

: Screw connection

: Rocker lever

: 25 kA

: TRUE

: FALSE

: FALSE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Instelbereik stroomsterkte (max.)

Soortnaam

Instelbereik stroomsterkte (min.)

Siemens 3VA1010-4ED46-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 101.6 x 130 x 70 mm

Artikelnummer:1736957

100 A

Vermogensschakelaar

100 A

Siemens 3RA6890-0BA Adapter voor vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 25 A (max) Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 26 x 23 mm

Artikelnummer:1737263

25 A

Adapter voor vermogensschakelaar

Siemens 3VA1010-3ED36-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 76.2 x 130 x 70 mm

Artikelnummer:1737507

100 A

Vermogensschakelaar

100 A

Siemens 3VA1010-3ED42-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 101.6 x 130 x 70 mm

Artikelnummer:1737605

100 A

Vermogensschakelaar

100 A

Siemens 3VA1010-3ED46-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 101.6 x 130 x 70 mm

Artikelnummer:1737861

100 A

Vermogensschakelaar

100 A

Siemens 3VA1010-4ED32-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 76.2 x 130 x 70 mm

Artikelnummer:1737862

100 A

Vermogensschakelaar

100 A

Siemens 3VA1010-4ED36-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 76.2 x 130 x 70 mm

Artikelnummer:1737881

100 A

Vermogensschakelaar

100 A

Siemens 3VA1010-4ED42-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 101.6 x 130 x 70 mm

Artikelnummer:1737920

100 A

Vermogensschakelaar

100 A

Siemens 3VA1020-2ED32-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 20 - 20 A Schakelspanning (max.): 690 V/AC (b x h x d) 76.2 x 130 x 70 mm

Artikelnummer:1737935

20 A

Vermogensschakelaar

20 A

Siemens 3VA1020-2ED36-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 20 - 20 A Schakelspanning (max.): 690 V/AC (b x h x d) 76.2 x 130 x 70 mm

Artikelnummer:1739826

20 A

Vermogensschakelaar

20 A

Documenten en downloads

Datablad

Datablad 1731229 Siemens 3VA1096-3ED42-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 16 - 16 A Schakelspanning (max.):

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1731229 Siemens 3VA1096-3ED42-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 16 - 16 A Schakelspanning (max.):

Omschrijving

Vermogensschakelaar 3VA1 IEC frame 160 schakelvermogensklasse N Icu = 25 kA @ 415 V 4-polig, installatiebeveiliging TM210, FTFM, In = 16 A overbelastingsbeveiliging Ir = 16 A vast ingesteld kortsluitbeveiliging Ii = 20 x In nulgeleider onbeveiligd platte schroefaansluiting. Compacte vermogensschakelaar 3VA1 voor startbeveiliging. De compacte vermogensschakelaars 3VA van Siemens zijn een belangrijk onderdeel van Sentron beveiligingscomponenten voor industriële toepassingen en voor toepassingen in de infrastructuur en bieden een effectieve installatie-, starter- en motorbescherming door veilige uitschakeling in geval van overbelasting en kortsluiting. De compacte vermogensschakelaars 3VA stellen de norm op het gebied van flexibiliteit en modulaire accessoires. Uniforme accessoire voor meerdere groottes in alle series van de compacte vermogensschakelaars 3VA1 en 3VA2. Deze variant van de compacte vermogensschakelaar 3VA onderscheidt zich vooral door: 1) Compacte vormgeving. 2) Beschikbaar als variant voor startbeveiliging om elektromotoren te beschermen tegen kortsluiting. 3) Beschikbaar als 3-polige uitvoering. 4) Afhankelijk van de maat: nominale bedrijfsstroom van 32 A - 200 A. 5) Schakelvermogen van 55 kA - 70 kA bij 415 V. 6) Montage mogelijk voor vaste inbouw en met insteektechniek. 7) De serie beschikt over een thermomagnetische beveiligingsunit. 8) Modulaire en eenvoudig te monteren interne accessoires met vele functies. 9) Doorlopend accessoireplatform via alle compacte vermogensschakelaars 3VA.

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
