Name: Siemens 3UG4614-1BR20 Bewakingsrelais 160 - 690 V/AC 2x wisselcontact Piece 1 stuk(s)
Brand: Siemens
SKU: 502498
Availability: BackOrder

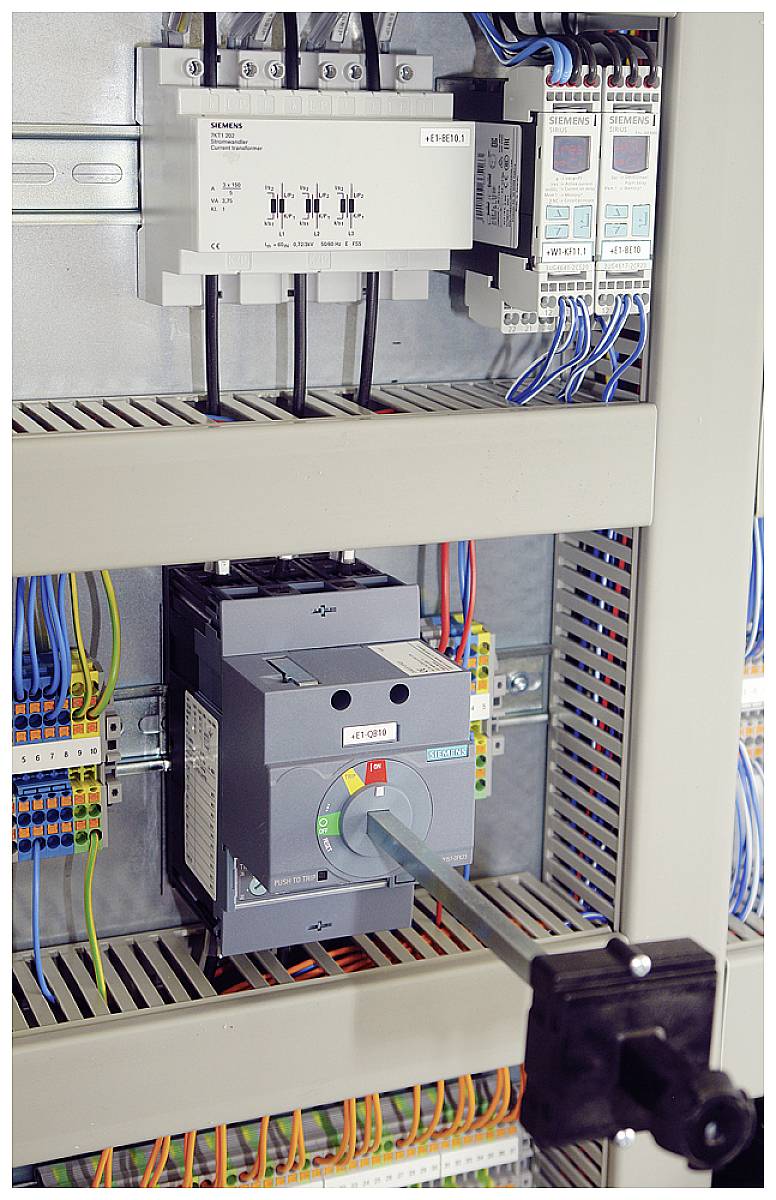

Een schakelkast met meerdere kabels, waaronder een hoofdschakelaar met draaigreep van het merk Siemens. Gekleurde bedrading onderaan.

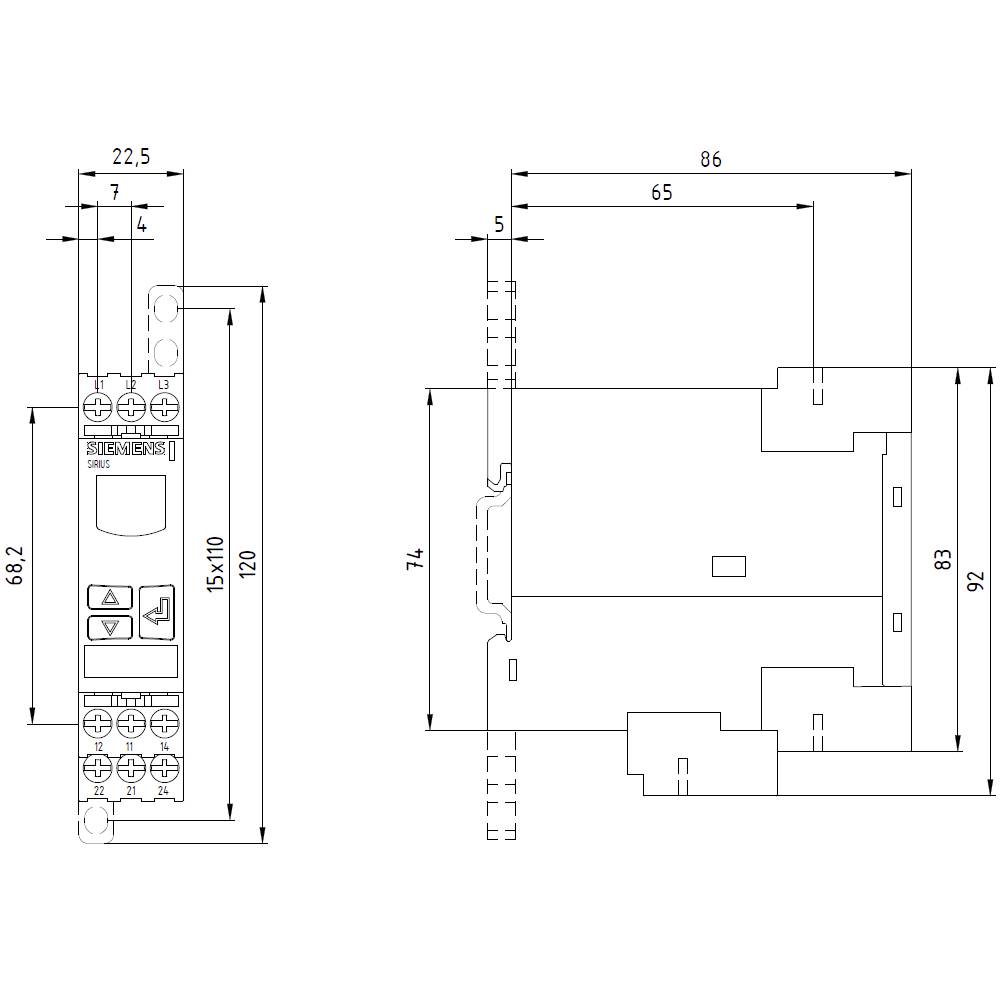

Technische tekening van een elektronisch onderdeel met afmetingen: breedte 22,5 mm, hoogte 120 mm, diepte 92 mm. Toont details zoals aansluitingen en contouren.

1/2

Toepassingsafbeelding

Verpakkingswijze

Piece

Soortnaam

Bewakingsrelais

Functies

Fase-volgorde

Fase-uitval

Asymmetrie

Onderspanning

Max. voedingsspanning

690 V/AC

Contactsoort

2x wisselcontact

Datasheet (PDF)

Leverbaar vr. 16 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 247,11 / Stuk)

€ 247,11

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Asymmetrie (referentie): 0 of 5 - 20%

: Piece

Soortnaam: Bewakingsrelais

Type: 3UG4614-1BR20

Functies: Fase-volgorde
Fase-uitval
Asymmetrie
Onderspanning

Voedingsspanning: 690 V/AC

Min. voedingsspanning: 160 V/AC

Max. voedingsspanning: 690 V/AC

Voedingsspanning: 160 - 690 V/AC

Instelbereik stroomsterkte (min.): 1 A

Instelbereik stroomsterkte (max.): 3 A

Instelbereik (stroomsterkte): 1 - 3 A

: 2x wisselcontact

Schakelspanning (max.): 690 V/AC

Elektrische levensduur: 100000

Mechanische levensduur: 1.0E7

Aansluiting: Schroeven

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 22.5 mm

Hoogte: 92 mm

Diepte: 91 mm

Afm.: (l x b x h) 86 x 22.5 x 92 mm

Inhoud: 1 stuk(s)

: 86 mm

: 22.5

: 92 mm

: 91 mm

: TRUE

: TRUE

: TRUE

: TRUE

: FALSE

: TRUE

: Screw connection

: 20 s

: 0.1 s

: 20 s

: 0.1 s

: AC

: 0

: 0

: 2

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Schakelspanning (max.)

Verpakkingswijze

Functies

Contactsoort

Max. voedingsspanning

Siemens 3UG4614-1BR20 Bewakingsrelais 160 - 690 V/AC 2x wisselcontact Piece 1 stuk(s)

Artikelnummer:502498

Leverbaar vr. 16 okt.

Verzending door Conrad Electronic

Dit product

690 V/AC

Piece

Fase-volgorde

2x wisselcontact

690 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 247,11^*

Siemens 3UG4501-1AW30 Bewakingsrelais 24, 24 - 240, 240 V/DC, V/AC 1x wisselcontact Piece 1 stuk(s)

Artikelnummer:502485

Leverbaar vr. 9 okt.

5 Stuk(s)

Verzending door Conrad Electronic

240 V DC/AC

Piece

Niveaubewaking

1x wisselcontact

240 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 99,17^*

Siemens 3UG4513-1BR20 Bewakingsrelais 160 - 690 V/AC 2x wisselcontact 1 stuk(s)

Artikelnummer:502497

Leverbaar vr. 9 okt.

5 Stuk(s)

Verzending door Conrad Electronic

Fase-volgorde

2x wisselcontact

690 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 140,49^*

Siemens 3UG4615-1CR20 Bewakingsrelais 160 - 690 V/AC 1x wisselcontact, 1x wisselcontact Piece 1 stuk(s)

Artikelnummer:502500

Leverbaar vr. 9 okt.

3 Stuk(s)

Verzending door Conrad Electronic

690 V/AC

Piece

Fase-volgorde

1x wisselcontact

690 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 198,34^*

Siemens 3UG4622-1AW30 Bewakingsrelais 24, 24 - 240, 240 V/DC, V/AC 1x wisselcontact Piece 1 stuk(s)

Artikelnummer:502521

Leverbaar vr. 9 okt.

6 Stuk(s)

Verzending door Conrad Electronic

240 V DC/AC

Piece

1-fase

1x wisselcontact

240 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 219,01^*

Siemens 3UG4631-1AW30 Bewakingsrelais 24, 24 - 240, 240 V/DC, V/AC 1x wisselcontact 1 stuk(s)

Artikelnummer:502508

Leverbaar vr. 9 okt.

4 Stuk(s)

Verzending door Conrad Electronic

1-fase

1x wisselcontact

240 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 268,60^*

Siemens 3UG4641-1CS20 Bewakingsrelais 90 - 690 V/AC 1x wisselcontact Piece 1 stuk(s)

Artikelnummer:502512

Leverbaar do. 15 okt.

68 Stuk(s)

Verzending door Conrad Electronic

690 V/AC

Piece

Cos phi-bewaking

1x wisselcontact

690 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 238,84^*

Siemens 3UG4651-1AW30 Bewakingsrelais 24, 24 - 240, 240 V/DC, V/AC 1x wisselcontact 1 stuk(s)

Artikelnummer:502513

Leverbaar vr. 16 okt.

Verzending door Conrad Electronic

Toerentalonderschrijding

1x wisselcontact

240 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 230,58^*

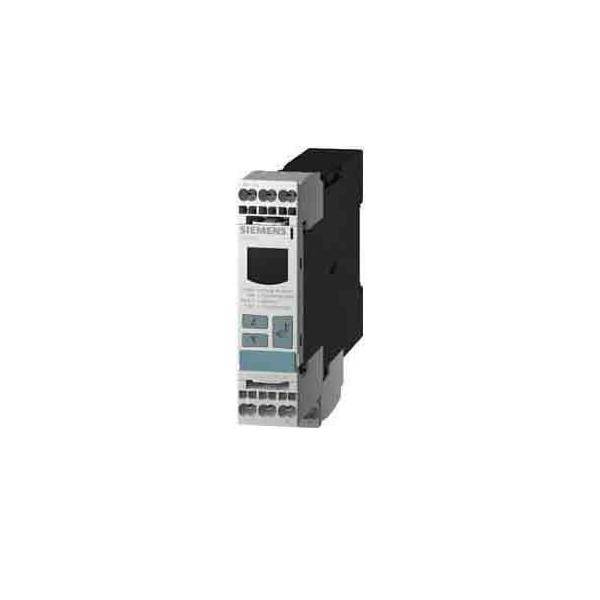

Siemens 3UG4632-1AA30 Bewakingsrelais 1x wisselcontact 1 stuk(s)

Artikelnummer:502509

Niet beschikbaar

Verzending door Conrad Electronic

1-fase

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 157,02^*

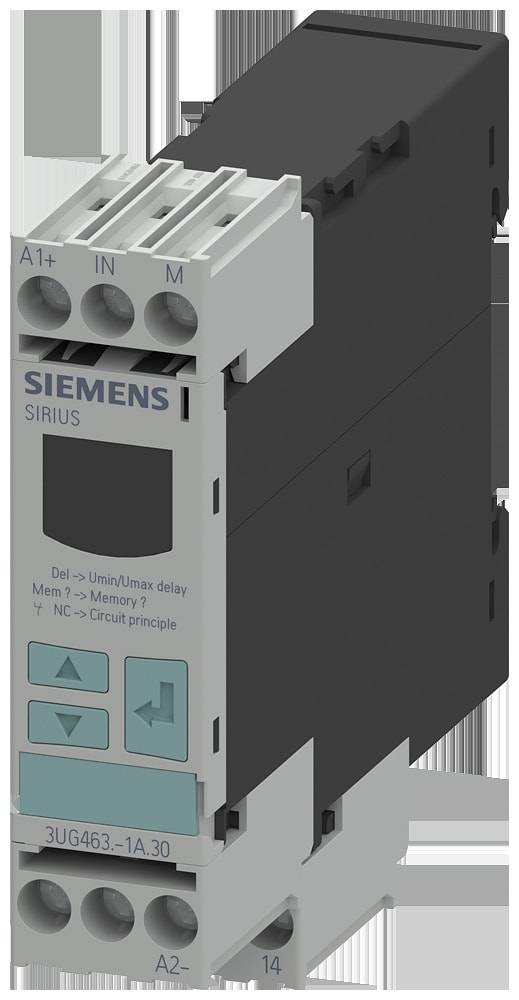

Siemens 3UG4632-1AW30 Bewakingsrelais 24, 24 - 240, 240 V/DC, V/AC 1x wisselcontact Piece 1 stuk(s)

Artikelnummer:502511

Niet beschikbaar

Verzending door Conrad Electronic

Piece

1-fase

1x wisselcontact

240 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 260,33^*

Documenten en downloads

Datablad

Datablad 502498 Siemens 3UG4614-1BR20 Bewakingsrelais 160 - 690 V/AC 2x wisselcontact Piece 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 502498 Siemens 3UG4614-1BR20 Bewakingsrelais 160 - 690 V/AC 2x wisselcontact Piece 1 stuk(s)

Omschrijving

De SIRIUS 3UG4 bewakingsrelais maken optimale beveiliging van machines en installaties mogelijk, vast geïnstalleerd voor beveiliging tegen over- of onderspanning of voor de volledige voedingsbewaking bij mobiele installaties. Bewakingsrelais 3UG4 voor stroom- cos phi- en effectieve stroombewaking is ook ideaal voor de bewaking van de belasting van motoren en de functionaliteit van elektrische verbruikers. Bewakingsrelais 3UG4 controleren ook niet-elektrische grootheden, zoals vulniveau of het toerental van motoren.
Bijzondere eigenschappen:
Door breedspanning toepasbaar in alle voedingsnetwerken ter wereld. Permanente weergave van werkelijke waarde en storingsoort bij de digitale varianten, alle uitvoeringen met afneembare klemmen, smal model.
