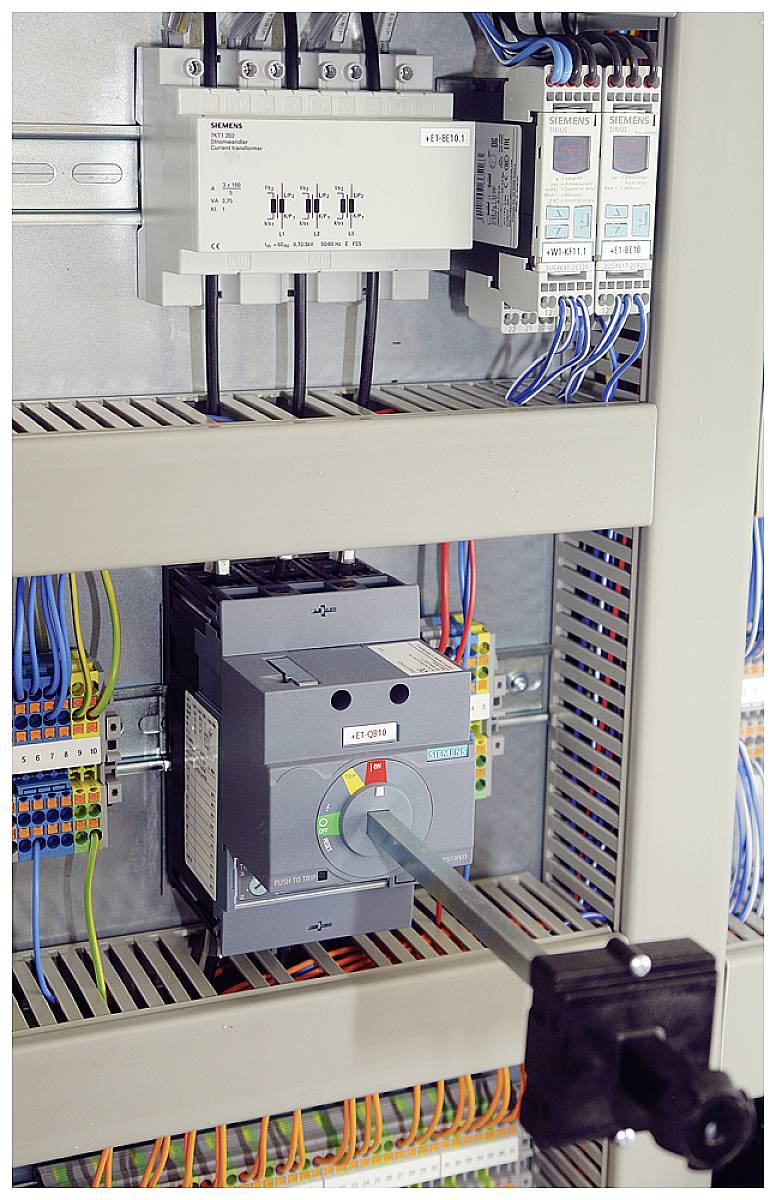

Toepassingsafbeelding
1/2
Toepassingsafbeelding
Siemens 3UG4513-1BR20 Bewakingsrelais 160 - 690 V/AC 2x wisselcontact 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Bewakingsrelais
Functies
Fase-volgorde
Fase-uitval
Asymmetrie
Onderspanning
Max. voedingsspanning
690 V/AC
Contactsoort
2x wisselcontact
Type
3UG4513-1BR20
Datasheet (PDF)
1 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 157,02 / Stuk)
€ 157,02
excl. btw
& Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Technische specificaties
- Hysterese: 5%
- Asymmetrie (referentie): 20%
- Soortnaam
Bewakingsrelais
- Type
3UG4513-1BR20
- Functies
Fase-volgorde
Fase-uitval
Asymmetrie
Onderspanning
- Bijzonderheden
Met breed bereik-elektronica
- Voedingsspanning
690 V/AC
- Min. voedingsspanning
160 V/AC
- Max. voedingsspanning
690 V/AC
- Voedingsspanning
160 - 690 V/AC
- Instelbereik stroomsterkte (min.)
1 A
- Instelbereik stroomsterkte (max.)
3 A
- Instelbereik (stroomsterkte)
1 - 3 A
2x wisselcontact
- Elektrische levensduur
100000
- Mechanische levensduur
1.0E7
- Aansluiting
Schroeven
IP20
- Min. temperatuur
-25 °C
- Max. temperatuur
+60 °C

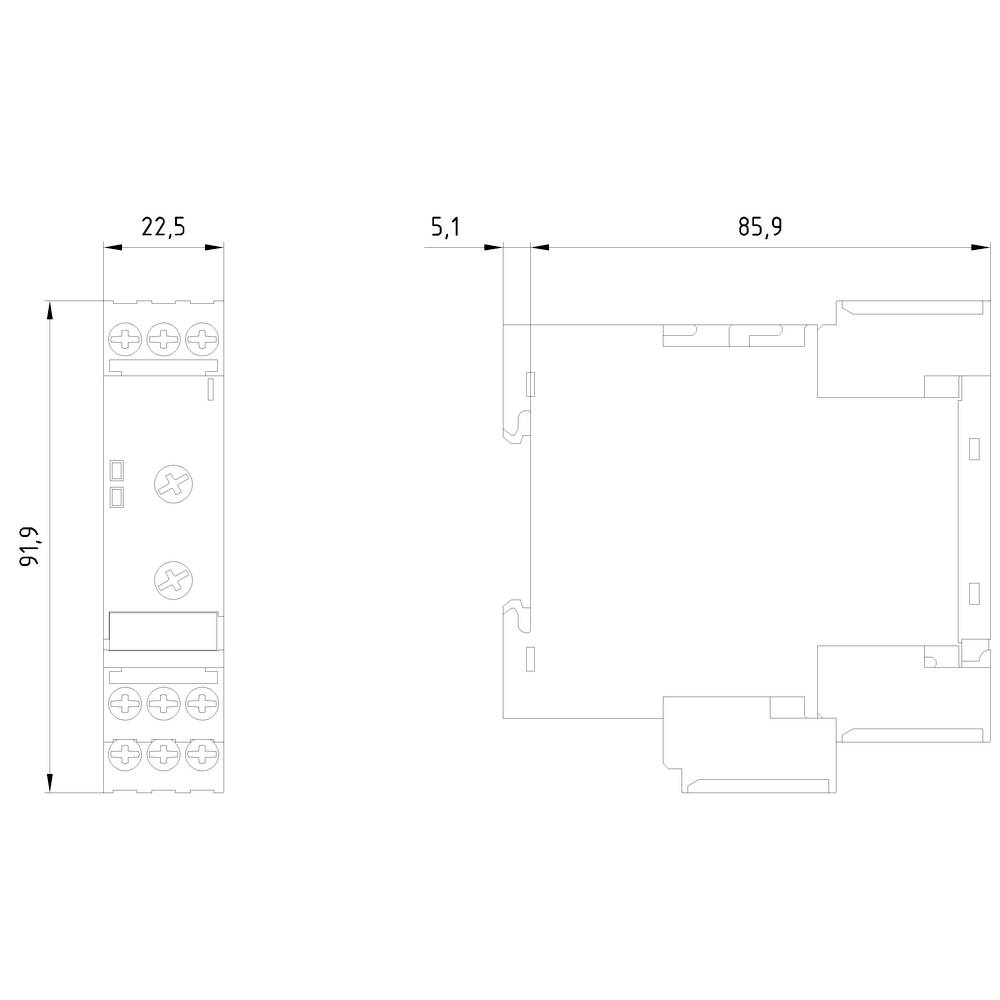

- Breedte
22.5 mm
- Hoogte
92 mm
- Diepte
91 mm
- Afm.
(l x b x h) 86 x 22.5 x 92 mm
- Inhoud
1 stuk(s)
- Gewicht
145.2 g
- Kleur (specifiek)
Grijs
86 mm
22.5
92 mm
91 mm
TRUE
TRUE
TRUE
TRUE
FALSE
TRUE
Screw connection
AC
0
0
2
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 502497 Siemens 3UG4513-1BR20 Bewakingsrelais 160 - 690 V/AC 2x wisselcontact 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 502497 Siemens 3UG4513-1BR20 Bewakingsrelais 160 - 690 V/AC 2x wisselcontact 1 stuk(s)
Omschrijving
De SIRIUS 3UG4 bewakingsrelais maken optimale beveiliging van machines en installaties mogelijk, vast geïnstalleerd voor beveiliging tegen over- of onderspanning of voor de volledige voedingsbewaking bij mobiele installaties. Bewakingsrelais 3UG4 voor stroom- cos phi- en effectieve stroombewaking is ook ideaal voor de bewaking van de belasting van motoren en de functionaliteit van elektrische verbruikers. Bewakingsrelais 3UG4 controleren ook niet-elektrische grootheden, zoals vulniveau of het toerental van motoren.
Bijzondere eigenschappen:
Door breedspanning toepasbaar in alle voedingsnetwerken ter wereld. Permanente weergave van werkelijke waarde en storingsoort bij de digitale varianten, alle uitvoeringen met afneembare klemmen, smal model.
