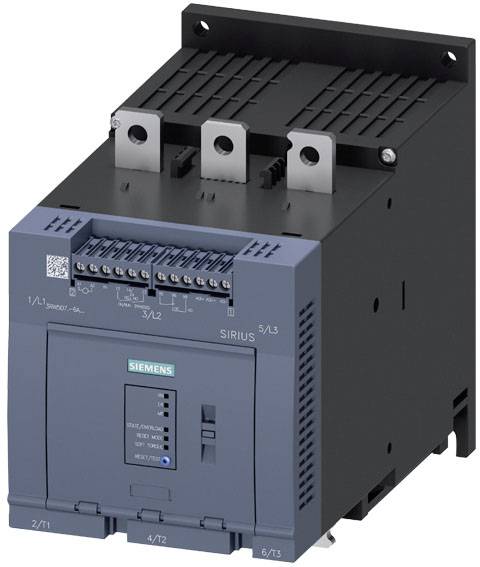

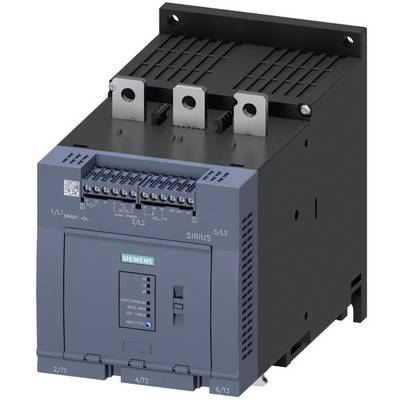

Grijze Siemens-schakelaar met aansluitingen bovenaan en een bedieningspaneel aan de voorkant. Bestemd voor het besturen van elektrische belastingen in industriële toepassingen.

Afbeelding vergelijkbaar

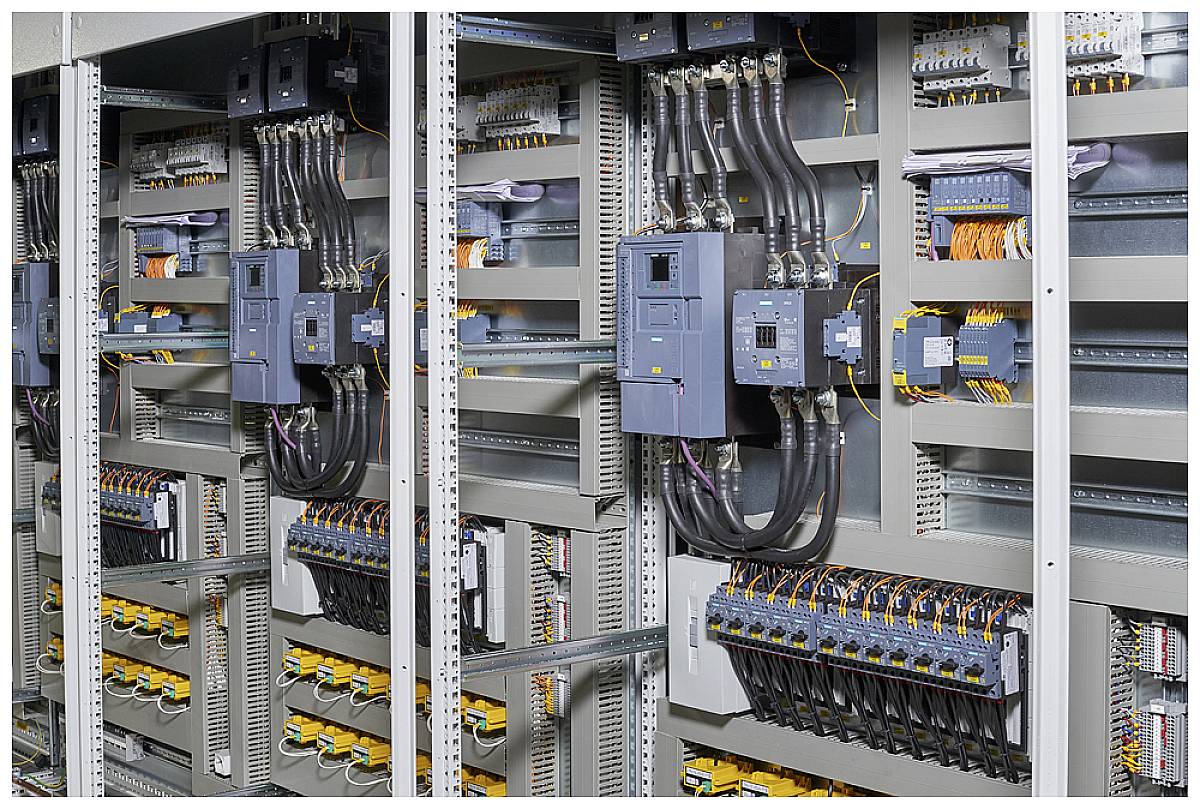

Een rij schakelkasten in een technische ruimte. Kabels, schakelaars en relais zijn zichtbaar. De installatie vertoont complexe bedrading.

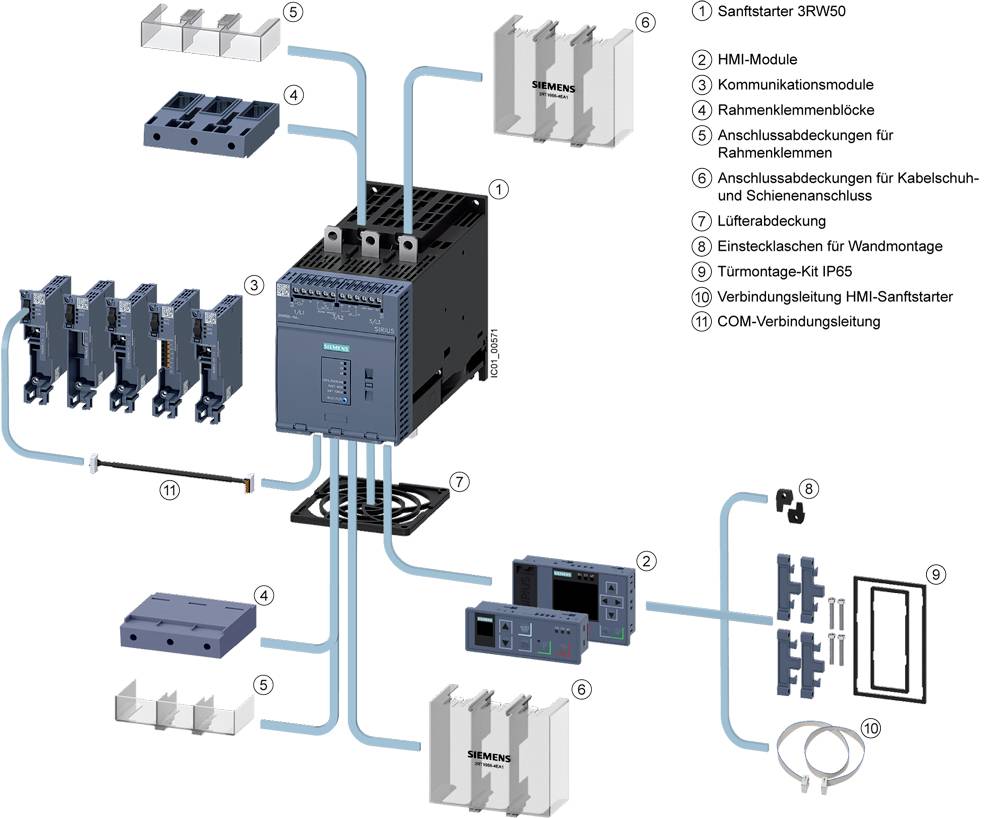

'Technische tekening van een softstarter 3RW50 met beschrijvingen en aansluitingen van de HMI-modules, communicatiemodules en toebehoren.'

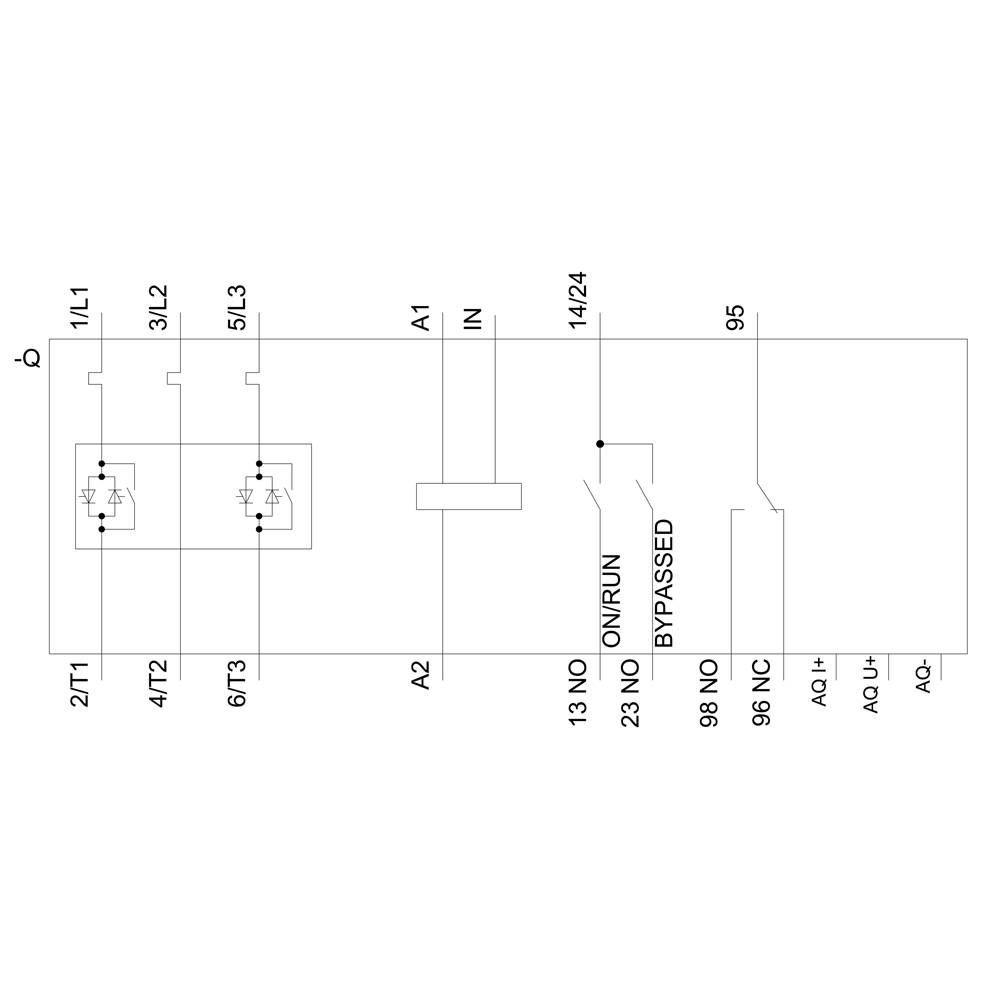

Bedradingsschema van een elektrisch systeem met hoofdcomponenten: zekeringen, schakelaars, ingangen (IN), uitgangen (A1, A2) en aansluitingen (L1, L2, L3).

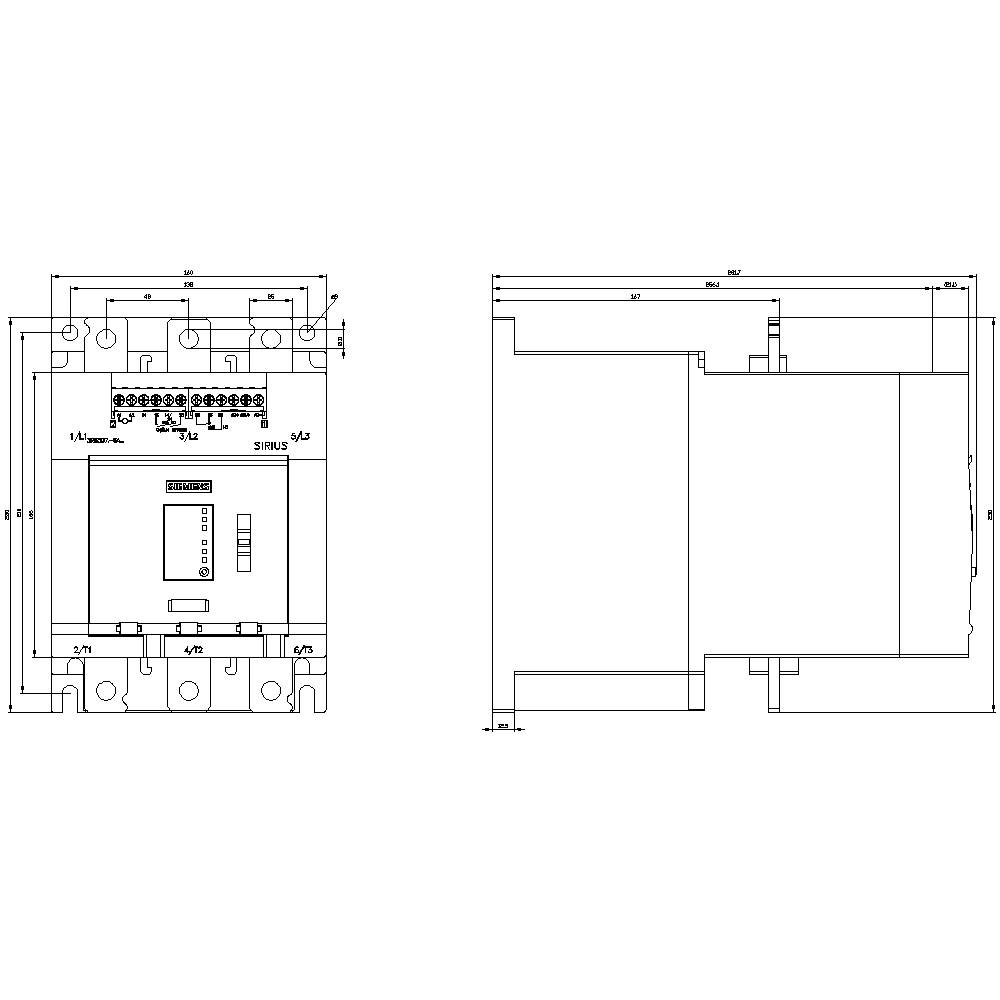

Technische tekening van een driefasige motorstarter met gedetailleerde afmetingen en aansluitschema's. Maten in millimeters weergegeven.

1/5

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 11 sep.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Set(s)

Totaal (€ 3.276,86 / Stuk)

€ 3.276,86

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

SIRIUS softstarter 200-480 V 470 A, AC/DC 24 V schroefklemmen analoge uitgang

Nominale spanning: 200 V, 480 V
Nominale stroom: 470 A
Motorvermogen bij 230 V: 132 kW

Technische specificaties

Aantal digitale ingangen: 1
Uitvoering van de motorbeveiliging: Elektronisch, activering bij thermische overbelasting van de motor
Bevestigingswijze: schroefbevestiging
Bedrijfsfrequentie: 50/60 Hz
Isolatiespanning: 600 V
Beschermingsklasse: IP00
Uitvoering van de digitale uitgangen: 2 NO-contacten / 1 wisselcontact (CO)
Grootte van de softstarter: S12

Soortnaam: Softstarter

Motorvermogen bij 230 V: 132 kW

Motorvermogen bij 400 V: 250 kW

Nominale spanning: 200 V
480 V

Uitvoering: PRODUCTVARIANT: AC/DC 24 V.

Fabrikantnr.: 3RW50766AB04

Nominale stroom: 470 A

Nominale stroom (afgerond): 470 A

Type: 3RW5076-6AB04

Uitlooptijd: 20 s

Afm.: (b x h x d) 160 x 230 x 282 mm

Aansluiting: Schroefklem

Breedte: 160 mm

Hoogte: 230 mm

Diepte: 282 mm

Max. temperatuur: +60 °C

Min. temperatuur: -25 °C

UKCA: n.v.t.

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Nominale stroom (afgerond)

Type

Motorvermogen bij 400 V

Motorvermogen bij 230 V

Nominale spanning

Siemens "delete" Softstarter Motorvermogen bij 400 V 1.1 kW Motorvermogen bij 230 V 0.55 kW 200 V, 400 V Nominale stroom 3 A

Artikelnummer:2262687

3 A

"delete"

1.1 kW

0.55 kW

200 V400 V

Siemens 3RW3026-1BB14 3RW30261BB14 Softstarter Motorvermogen bij 400 V 11 kW Motorvermogen bij 230 V 5.5 kW 200 V, 480 V Nominale stroom 25 A

Artikelnummer:2262688

25 A

3RW3026-1BB14

11 kW

5.5 kW

200 V480 V

Siemens 3RW4028-1BB14 3RW40281BB14 Softstarter Motorvermogen bij 400 V 18.5 kW Motorvermogen bij 230 V 11 kW 200 V, 480 V Nominale stroom 38 A

Artikelnummer:2262689

38 A

3RW4028-1BB14

18.5 kW

11 kW

200 V480 V

Siemens 3RW5055-2AB04 3RW50552AB04 Softstarter Motorvermogen bij 400 V 75 kW Motorvermogen bij 230 V 37 kW 200 V, 480 V Nominale stroom 143 A

Artikelnummer:2262690

143 A

3RW5055-2AB04

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2AB05 3RW50552AB05 Softstarter Motorvermogen bij 400 V 75 kW Motorvermogen bij 230 V 37 kW 200 V, 600 V Nominale stroom 143 A

Artikelnummer:2262691

143 A

3RW5055-2AB05

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2AB15 3RW50552AB15 Softstarter Motorvermogen bij 400 V 75 kW Motorvermogen bij 230 V 37 kW 200 V, 600 V Nominale stroom 143 A

Artikelnummer:2262693

143 A

3RW5055-2AB15

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB04 3RW50552TB04 Softstarter Motorvermogen bij 400 V 75 kW Motorvermogen bij 230 V 37 kW 200 V, 480 V Nominale stroom 143 A

Artikelnummer:2262694

143 A

3RW5055-2TB04

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB05 3RW50552TB05 Softstarter Motorvermogen bij 400 V 75 kW Motorvermogen bij 230 V 37 kW 200 V, 600 V Nominale stroom 143 A

Artikelnummer:2262695

143 A

3RW5055-2TB05

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB14 3RW50552TB14 Softstarter Motorvermogen bij 400 V 75 kW Motorvermogen bij 230 V 37 kW 200 V, 480 V Nominale stroom 143 A

Artikelnummer:2262696

143 A

3RW5055-2TB14

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB15 3RW50552TB15 Softstarter Motorvermogen bij 400 V 75 kW Motorvermogen bij 230 V 37 kW 200 V, 600 V Nominale stroom 143 A

Artikelnummer:2262697

143 A

3RW5055-2TB15

75 kW

37 kW

200 V600 V

Documenten en downloads

Datablad

Datablad 2864249 Siemens 3RW5076-6AB04 3RW50766AB04 Softstarter Motorvermogen bij 400 V 250 kW Motorvermogen bij 230 V 132 kW 200 V, 480

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2864249 Siemens 3RW5076-6AB04 3RW50766AB04 Softstarter Motorvermogen bij 400 V 250 kW Motorvermogen bij 230 V 132 kW 200 V, 480

Omschrijving

SIRIUS softstarter 200-480 V 470 A, AC/DC 24 V schroefklemmen analoge uitgang softstarter SIRIUS 3RW50 Basic Performance voor eenvoudige toepassingen voor zachte aan- en uitloop van draaistroomsynchrone motoren.
Traploos starten, verminderen van stroompieken, voorkomen van schommelingen in de netspanning tijdens het opstarten, ontlasten van het stroomnet, verminderen van de mechanische belasting in de aandrijving, aanzienlijke ruimte- en bedradingsbesparing ten opzichte van ster-driehoek-starters en frequentieomvormers, onderhoudsvrij schakelen en zeer eenvoudig gebruik. De geïntegreerde bypass maakt de zeer compacte constructie mogelijk, bespaart energie en zorgt voor een lagere verwarming in de schakelkast. Intelligente bewakingsfuncties beschermen de softstarter tegen oververhitting en de motor tegen overbelasting. Bovendien kunt u de stroom tijdens het opstijgen tot een instelbare maximale waarde beperken. De innovatieve functie Soft-Torque zorgt voor een zachte motorstart. Met de geïntegreerde reset op afstand kunt u storingen snel en eenvoudig op afstand verhelpen. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) ook voor explosiegevaarlijke toepassingen (ATEX resp. IEC ex).
De Basic Performance softstarter 3RW50 is beschikbaar voor netwerken tot 600 V in eenemvermogensbereik tot 315 kW met 24 V of 110-250 V stuurvoedingspanningen en loopt continu met schroef- en veeraansluiting. Voor analoge uitgang en thermische motorbeveiliging zijn verschillende apparaatvarianten beschikbaar.
Optionele communicatiemodules maken de aansluiting via PROFINET, PROFIBUS en Modbus TCP mogelijk. Voor de inbouw in de schakelkastdeur zijn verschillende HMI-modules beschikbaar.
De softstarter 3RW50 maakt de beproefde serie 3RW40 (formaat S6 tot S12) los.
Softstarter SIRIUS 3RW5 - zo flexibel als uw taak.
