Siemens 3RV2811-1GD10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 6.3 A (max) Schakelspanning (max.): 69 kopen ? Conrad Electronic

Elektrische schakelaar van Siemens, geschikt voor industriële toepassingen, met meerdere aansluitklemmen en een draaigreep voor bediening.

Afbeelding vergelijkbaar

Een open schakelkast toont elektrische componenten. Op de achtergrond ziet men door een regenachtig raam een machinewerkgebied.

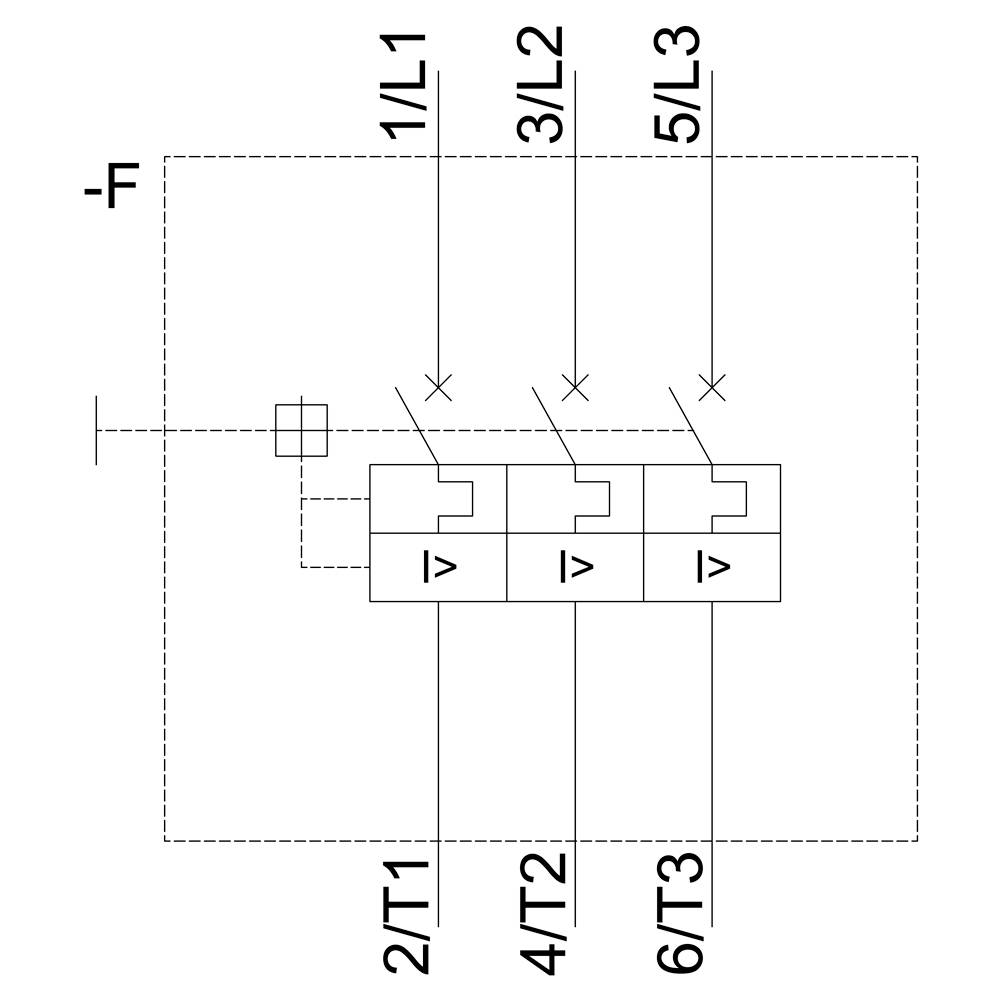

Schakelschema van een driefasig vermogensrelais met drie spoelen, gemarkeerd met 1/L1, 3/L2, 5/L3 als ingangen en 2/T1, 4/T2, 6/T3 als uitgangen.

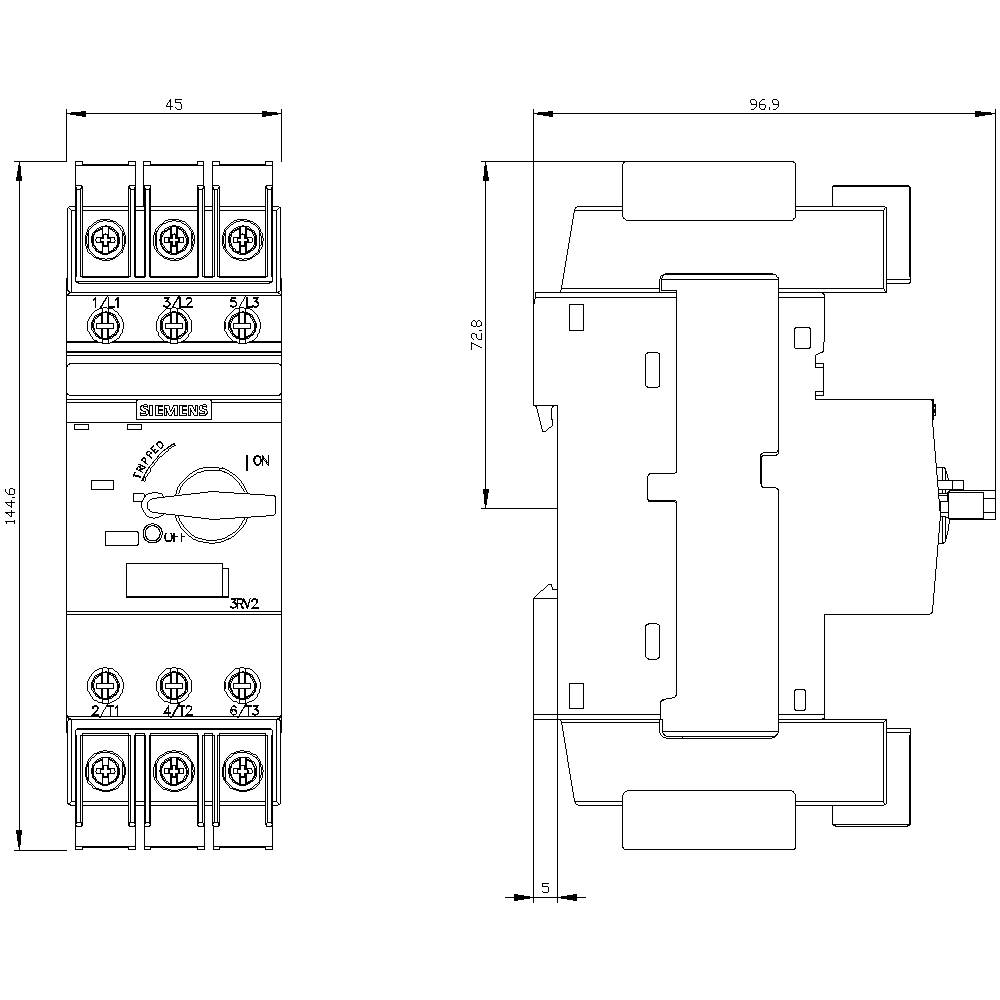

Technische tekening van een elektrische schakelaar met specificaties van de afmetingen, aansluitingen en schakelposities.

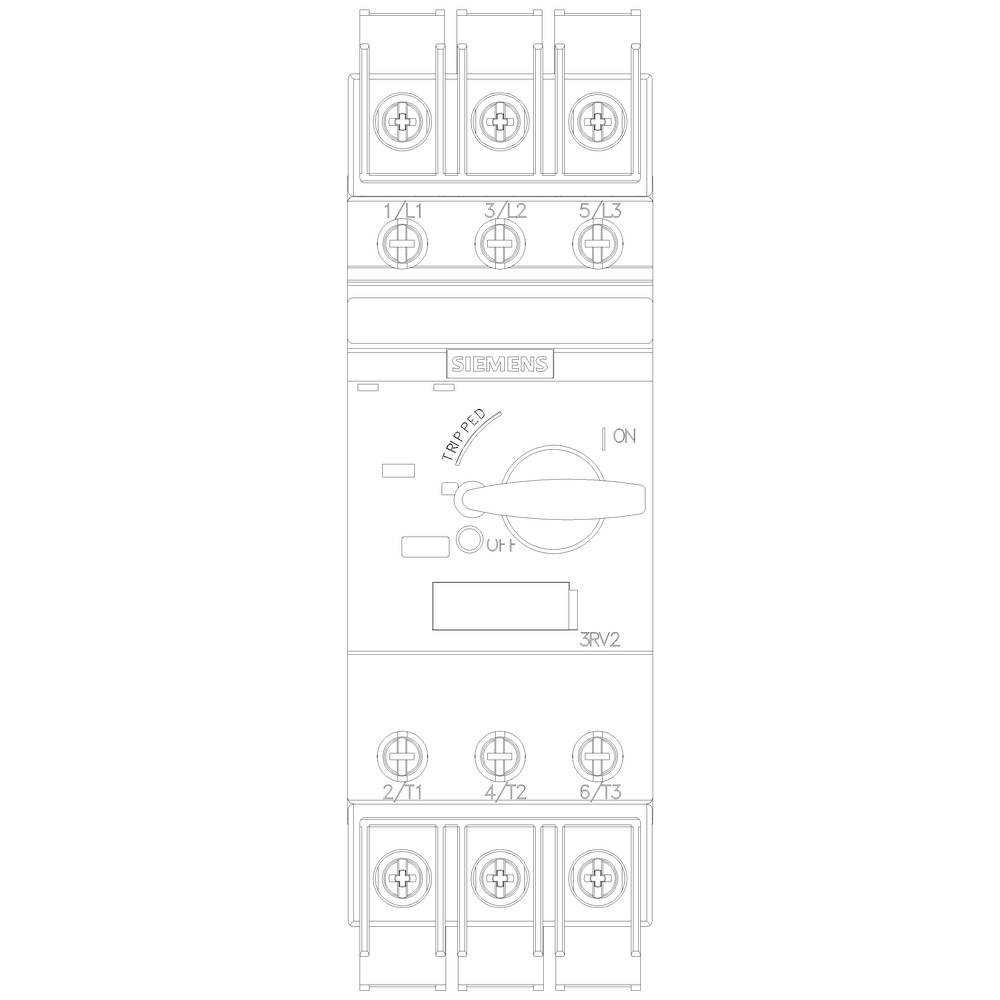

Enkele motorbeveiliging met draaischakelaar in de middelste stand. Aansluitingen boven en onder. Voorzien van markering 'Siemens'.

1/5

Afbeelding vergelijkbaar

Soortnaam

Vermogensschakelaar

Instelbereik stroomsterkte (max.)

6.3 A

Aansluiting

Schroeven

Type

3RV2811-1GD10

Bouwgrootte

S00

Datasheet (PDF)

Leverbaar ma. 28 sep.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 165,28 / Stuk)

€ 165,28

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Uitvoering: voor transformator bescherming
Gewicht: 0.508 kg
Uitvoering van de schroefdraad de aansluiting schroef M4
Mechanische levensduur: 100000
Elektrische levensduur: 100000
Vermogensverlies: 6 W
Frequentie: 50/60 Hz

Soortnaam: Vermogensschakelaar

Type: 3RV2811-1GD10

Bouwgrootte: S00

Instelbereik stroomsterkte (max.): 6.3 A

Instelbereik (stroomsterkte): 6.3 A (max)

Aantal polen: 3-polig

Schakelspanning (max.): 690 V/AC

Montagewijze: DIN-rail

Min. temperatuur: -20 °C

Max. temperatuur: +60 °C

Aansluiting: Schroeven

: IP20

Diepte: 97 mm

Breedte: 45 mm

Hoogte: 144 mm

Afm.: (b x h x d) 45 x 144 x 97 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 0

: 0

: 6.3 A

: 3

: 0

: 20-690 V

: IP20

: Other

: FALSE

: Screw connection

: Wing knob

: FALSE

: 100 kA

: TRUE

: FALSE

: FALSE

: Built-in device fixed built-in technique

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Instelbereik stroomsterkte (max.)

Instelbereik stroomsterkte (min.)

Siemens 3RV1011-0JA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.7 - 1 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1702444

1 A

0.7 A

Siemens 3RV1011-0AA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.11 - 0.16 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745448

0.16 A

0.11 A

Siemens 3RV1011-0AA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.11 - 0.16 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745449

0.16 A

0.11 A

Siemens 3RV1011-0BA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.14 - 0.2 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745450

0.2 A

0.14 A

Siemens 3RV1011-0BA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.14 - 0.2 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745452

0.2 A

0.14 A

Siemens 3RV1011-0CA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.18 - 0.25 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745453

0.25 A

0.18 A

Siemens 3RV1011-0DA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.22 - 0.32 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745454

0.32 A

0.22 A

Siemens 3RV1011-0EA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.28 - 0.4 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745455

0.4 A

0.28 A

Siemens 3RV1011-0FA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.35 - 0.5 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745456

0.5 A

0.35 A

Siemens 3RV1011-0GA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.45 - 0.63 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745457

0.63 A

0.45 A

Documenten en downloads

Datablad

Datablad 1750510 Siemens 3RV2811-1GD10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 6.3 A (max) Schakelspanning (max.): 69

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1750510 Siemens 3RV2811-1GD10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 6.3 A (max) Schakelspanning (max.): 69

Omschrijving

Vermogensschakelaar grootte S00 voor transformatorbeveiliging met approbation circuit-breaker UL 489, CSA C22.2 NO.5-02 6,3 A kortsluitingsbeveiliging 130 A schroefaansluiting standaard schakelvermogen vermogensschakelaar Sirius 3RV2 voor transformatorbeveiliging conform UL 489/CSA C22.2 No.5 voor de kortsluitbeveiliging van installaties en transformatoren in op UL gebaseerde installaties.
De compacte en klimaatbestendige vermogensschakelaars zijn door hun geringe warmteafgifte geoptimaliseerd voor verdeling naar consumenten, en natuurlijk ook voor IE3/IE4-motoren. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX resp. IEC Ex) zijn vanzelfsprekend.
Er zijn apparaatvarianten beschikbaar voor motorbeveiliging (ook met overbelastingsrelais-functie), systeembeveiliging, kortsluitbeveiliging van startcombinaties, transformatorbeveiliging, als hoofd- en NOODSTOP-schakelaar en voor gebruik in IT-netwerken. Ze zijn met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting en voor afzonderlijke opstelling verkrijgbaar.
De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. Het gebruik van verschillende energievoedingsmogelijkheden, zoals het bijbehorende voedingssysteem Sirius 3RV29, vermindert de bedrading van het hoofdstroomcircuit aanzienlijk.
De tijdrelais 3RV2 nemen de plaats in van de beproefde 3RP15-serie.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

De teksten voor dit artikel zijn automatisch vertaald.
