Siemens 3RV2041-4YA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 75 - 93 A Schakelspanning (max.): 690 kopen ? Conrad Electronic

Een elektrische vermogensschakelaar in donkere kleurtoon, met tuimelschakelaar en meerdere aansluitingen, vermoedelijk voor industriële toepassingen.

Afbeelding vergelijkbaar

Een geopende schakelkast met elektronische componenten links, rechts is een machine te zien achter een regennat raam.

'Aanbouwbare accessoires voor vermogensschakelaars: dwarsverbindings- en aansluitunits, spanningsafleiders en signaleringscontacten. Genummerde componenten.'

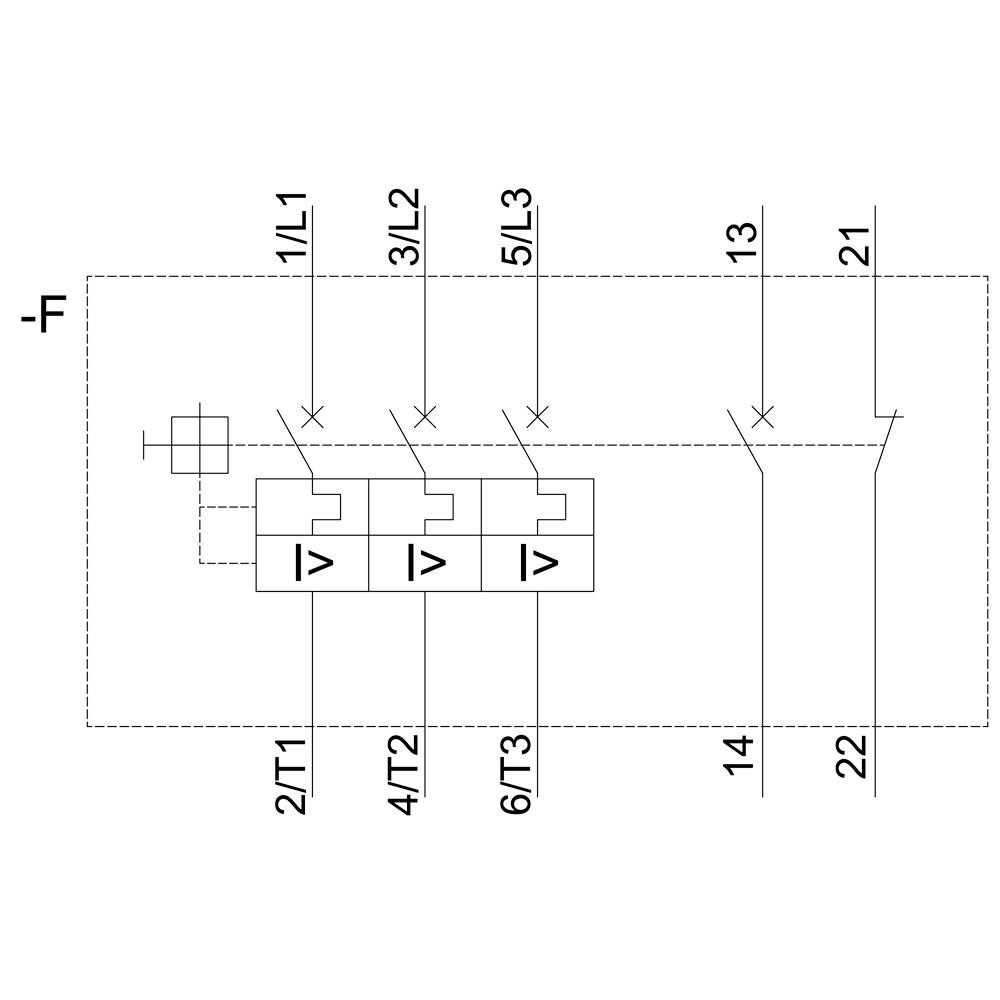

Bedradingsschema van een elektrische schakelkast met 3 zekeringen, gemarkeerd als '1/L1', '3/L2', '5/L3', verbonden met aansluitingen.

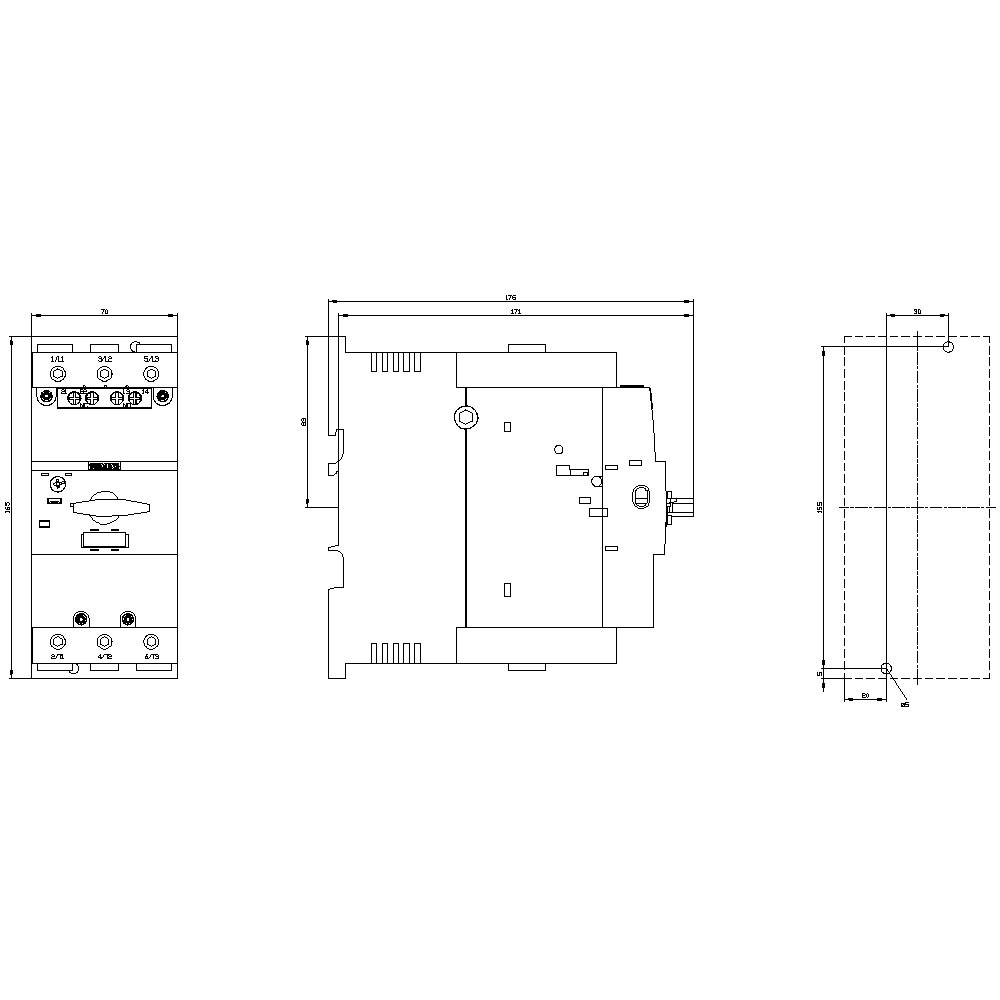

Technische tekening van een schakelaar met voor-, zij- en bovenaanzicht. Afmetingen en details zijn aangegeven voor montage.

1/5

Afbeelding vergelijkbaar

Soortnaam

Vermogensschakelaar

Instelbereik stroomsterkte (max.)

93 A

Aansluiting

Schroeven

Type

3RV2041-4YA15

Bouwgrootte

Datasheet (PDF)

Leverbaar wo. 30 sep.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 384,30 / Stuk)

€ 384,30

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Permanente stroomsterkte: 93 A
Mechanische levensduur van de hoofdcontacten: 100.000 schakelcycli
Max. kabeldoorsnede flexibel (fijnaderig): 50 mm²

Soortnaam: Vermogensschakelaar

Type: 3RV2041-4YA15

Bouwgrootte: S3

Instelbereik stroomsterkte (min.): 75 A

Instelbereik stroomsterkte (max.): 93 A

Instelbereik (stroomsterkte): 75 - 93 A

Aantal polen: 3-polig

Schakelspanning (max.): 690 V/AC

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Min. temperatuur: -20 °C

Max. temperatuur: +60 °C

Aansluiting: Schroeven

: IP20

Diepte: 176 mm

Breedte: 70 mm

Hoogte: 165 mm

Afm.: (b x h x d) 70 x 165 x 176 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 70

: 165 mm

: 176 mm

: 45 kW

: TRUE

: 93 A

: FALSE

: 3

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 22 kW

: 65 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Instelbereik stroomsterkte (max.)

Instelbereik stroomsterkte (min.)

Siemens 3RV2041-4YA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 75 - 93 A Schakelspanning (max.): 690 V/AC (b x h x d) 70 x 165 x 176 mm

Artikelnummer:1705001

Dit product

93 A

75 A

Siemens 3RV2041-4MA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 80 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 70 x 165 x 176 mm

Artikelnummer:1699599

100 A

80 A

Siemens 3RV2041-4FA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 28 - 40 A Schakelspanning (max.): 690 V/AC (b x h x d) 70 x 165 x 176 mm

Artikelnummer:1702647

40 A

28 A

Siemens 3RV2041-4MA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 80 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 70 x 165 x 176 mm

Artikelnummer:1705000

100 A

80 A

Siemens 3RV2042-4FA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 28 - 40 A Schakelspanning (max.): 690 V/AC (b x h x d) 70 x 165 x 176 mm

Artikelnummer:1705002

40 A

28 A

Siemens 3RV2041-4FA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 28 - 40 A Schakelspanning (max.): 690 V/AC (b x h x d) 70 x 165 x 176 mm

Artikelnummer:1746893

40 A

28 A

Siemens 3RV2041-4HA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 36 - 50 A Schakelspanning (max.): 690 V/AC (b x h x d) 70 x 165 x 176 mm

Artikelnummer:1746894

50 A

36 A

Siemens 3RV2041-4HA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 36 - 50 A Schakelspanning (max.): 690 V/AC (b x h x d) 70 x 165 x 176 mm

Artikelnummer:1746895

50 A

36 A

Siemens 3RV2041-4JA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 45 - 63 A Schakelspanning (max.): 690 V/AC (b x h x d) 70 x 165 x 176 mm

Artikelnummer:1746896

63 A

45 A

Siemens 3RV2041-4JA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 45 - 63 A Schakelspanning (max.): 690 V/AC (b x h x d) 70 x 165 x 176 mm

Artikelnummer:1746897

63 A

45 A

Documenten en downloads

Datablad

Datablad 1705001 Siemens 3RV2041-4YA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 75 - 93 A Schakelspanning (max.): 690

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1705001 Siemens 3RV2041-4YA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 75 - 93 A Schakelspanning (max.): 690

Omschrijving

Vermogensschakelaar grootte S3 voor motorbeveiliging, CLASS 10 spanningsbeveiliging 75...93 A kortsluitingsbeveiliging 1300 A schroefaansluiting standaard schakelvermogen met dwarse hulpschakelaar 1 NO + 1 NC vermogensschakelaar Sirius 3RV2 voor motorbeveiliging voor veilig uitschakelen bij kortsluiting en bescherming van de verbruiker en installatie tegen overbelasting en voor een veilige scheiding van de installatie van het net. De compacte en klimaatvriendelijkste vermogensschakelaars zijn door hun geringe afvalwarmte geoptimaliseerd voor gebruik in consumentencompartimenten, natuurlijk ook voor IE3/IE4-motoren en ook voor het schakelen van gelijkstroom. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX resp. IEC Ex) zijn vanzelfsprekend. Er zijn apparaatvarianten beschikbaar voor motorbeveiliging (ook met overbelastingsrelais-functie), systeembeveiliging, kortsluitbeveiliging van startcombinaties, transformatorbeveiliging, als hoofd- en NOODSTOP-schakelaar en voor gebruik in IT-netwerken. Ze zijn met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting en voor afzonderlijke opstelling verkrijgbaar. De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. Het gebruik van verschillende energievoedingsmogelijkheden, zoals het bijbehorende voedingssysteem Sirius 3RV29, vermindert de bedrading van het hoofdstroomcircuit aanzienlijk. De tijdrelais 3RV2 nemen de plaats in van de beproefde 3RP15-serie. Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
