Siemens 3RV2032-4RA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 70 - 80 A Schakelspanning (max.): 690 kopen ? Conrad Electronic

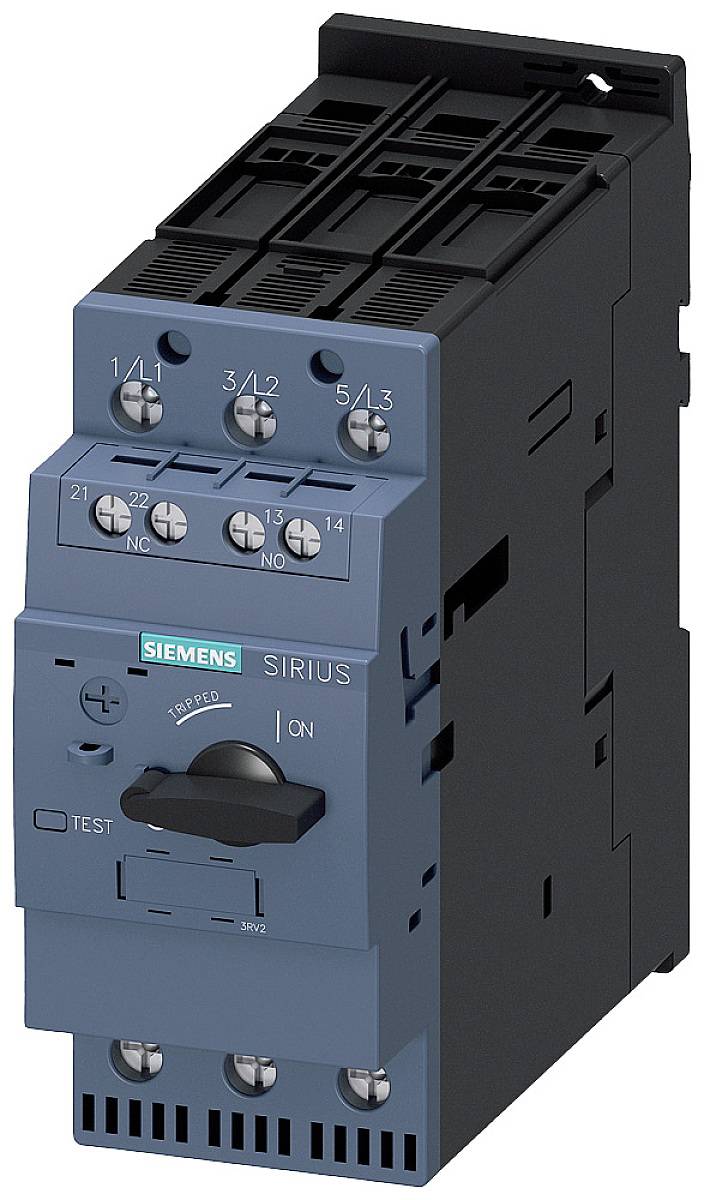

Een Siemens Sirius schakelaar met meerdere aansluitpunten en een "Test"-toets, gebruikt voor het besturen van elektrische schakelingen.

Afbeelding vergelijkbaar

Machine achter een glazen wand met waterdruppels; rechts een geopend schakelkast met elektronica en kabels; industriële omgeving.

'Diagram toont aansluittoebehoren voor vermogensschakelaars met nummers voor dwarsverbinders, hulpschakelaars, signaalschakelaars en scheidingsstrippen.'

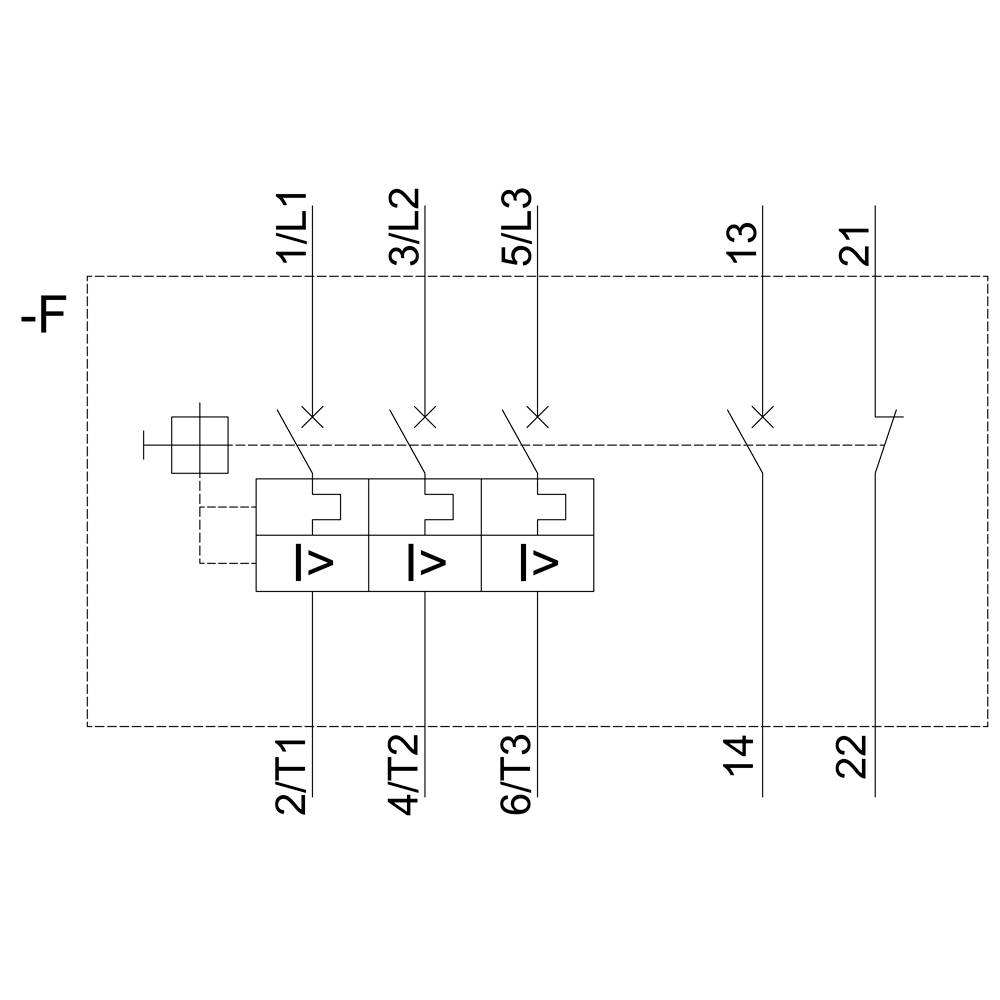

Schakelschema van een driefasig apparaat met aansluitingen 1/L1, 3/L2, 5/L3; 2/T1, 4/T2, 6/T3. Omschakelcontacten 13, 14, 21, 22.

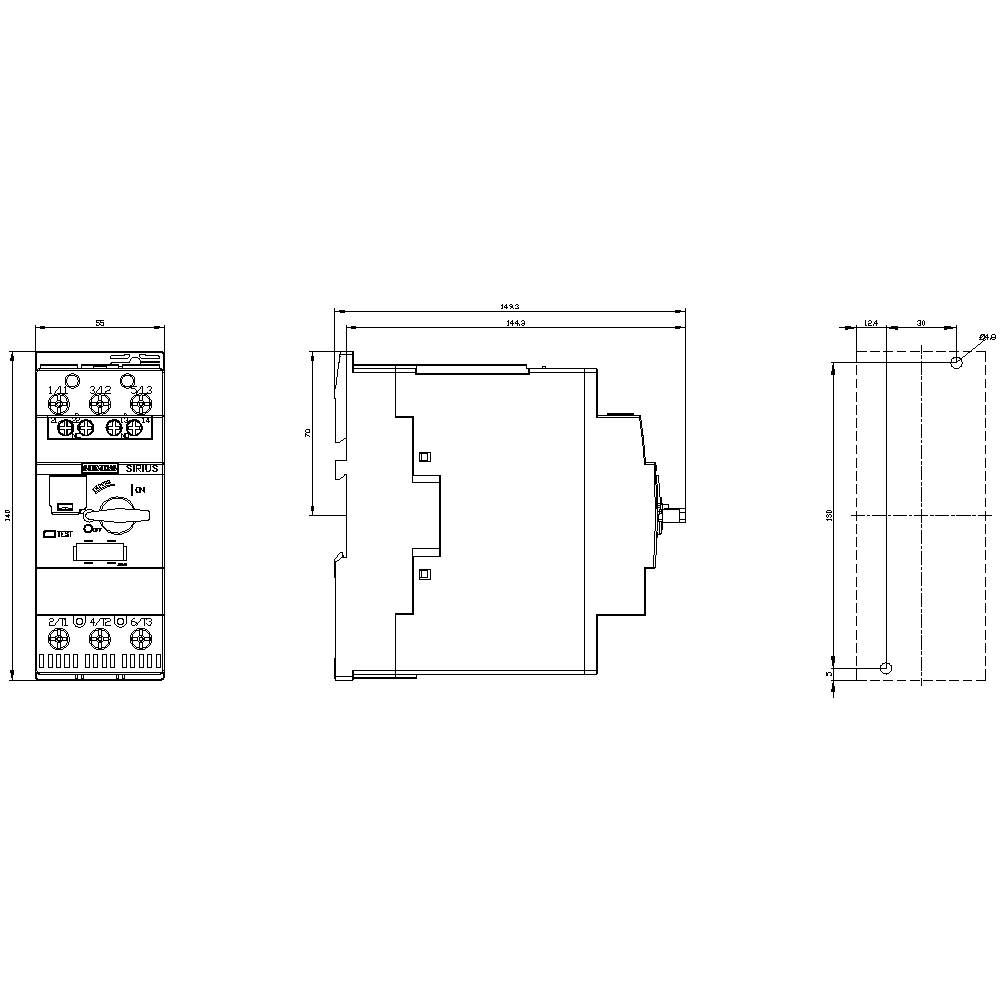

Technische tekening van een elektrisch relais met detailaanzichten uit drie perspectieven en maatvoering in millimeters.

1/5

Afbeelding vergelijkbaar

Soortnaam

Vermogensschakelaar

Instelbereik stroomsterkte (max.)

80 A

Aansluiting

Schroeven

Type

3RV2032-4RA15

Bouwgrootte

Datasheet (PDF)

Leverbaar vr. 16 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 466,94 / Stuk)

€ 466,94

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Permanente stroomsterkte: 80 A
Mechanische levensduur van de hoofdcontacten: 20.000 schakelcycli
Max. Aderdoorsnede (eendraads of meerdraads): 50 mm²
Max. Aderdoorsnede (fijndradig): 35 mm²

Soortnaam: Vermogensschakelaar

Type: 3RV2032-4RA15

Bouwgrootte: S2

Instelbereik stroomsterkte (min.): 70 A

Instelbereik stroomsterkte (max.): 80 A

Instelbereik (stroomsterkte): 70 - 80 A

Aantal polen: 3-polig

Schakelspanning (max.): 690 V/AC

Geschikt voor serie: Siemens serie Sirius

Geschikt voor merk: Siemens

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Min. temperatuur: -20 °C

Max. temperatuur: +60 °C

Bijzonderheden: Met hulpcontact

Aansluiting: Schroeven

: IP20

Diepte: 149 mm

Breedte: 55 mm

Hoogte: 140 mm

Afm.: (b x h x d) 55 x 140 x 149 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 55

: 140 mm

: 149 mm

: 37 kW

: TRUE

: 80 A

: FALSE

: 3

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 22 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Instelbereik stroomsterkte (max.)

Verpakkingswijze

Instelbereik stroomsterkte (min.)

Siemens 3RV2031-4JA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 54 - 65 A Schakelspanning (max.): 690 V/AC (b x h x d) 55 x 140 x 149 mm Piece

Artikelnummer:1430975

65 A

Piece

54 A

Siemens 3RV2031-4KA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 62 - 73 A Schakelspanning (max.): 690 V/AC (b x h x d) 55 x 140 x 149 mm Piece

Artikelnummer:1431045

73 A

Piece

62 A

Siemens 3RV2031-4JA10-0BA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 54 - 65 A Schakelspanning (max.): 690 V/AC (b x h x d) 55 x 140 x 149 mm

Artikelnummer:1683707

65 A

54 A

Siemens 3RV2031-4BB15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 14 - 20 A Schakelspanning (max.): 690 V/AC (b x h x d) 55 x 140 x 149 mm Piece

Artikelnummer:1699183

20 A

Piece

14 A

Siemens 3RV2031-4JB15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 54 - 65 A Schakelspanning (max.): 690 V/AC (b x h x d) 55 x 140 x 149 mm Piece

Artikelnummer:1699184

65 A

Piece

54 A

Siemens 3RV2031-4DA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 18 - 25 A Schakelspanning (max.): 690 V/AC (b x h x d) 55 x 140 x 149 mm

Artikelnummer:1704589

25 A

18 A

Siemens 3RV2031-4EA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 22 - 32 A Schakelspanning (max.): 690 V/AC (b x h x d) 55 x 140 x 149 mm Piece

Artikelnummer:1704590

32 A

Piece

22 A

Siemens 3RV2031-4JA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 54 - 65 A Schakelspanning (max.): 690 V/AC (b x h x d) 55 x 140 x 149 mm Piece

Artikelnummer:1704591

65 A

Piece

54 A

Siemens 3RV2031-4EA15-0BA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 22 - 32 A Schakelspanning (max.): 690 V/AC (b x h x d) 55 x 140 x 149 mm Piece

Artikelnummer:1720800

32 A

Piece

22 A

Siemens 3RV2031-4BB10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 14 - 20 A Schakelspanning (max.): 690 V/AC (b x h x d) 55 x 140 x 149 mm Piece

Artikelnummer:1736184

20 A

Piece

14 A

Documenten en downloads

Datablad

Datablad 1746180 Siemens 3RV2032-4RA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 70 - 80 A Schakelspanning (max.): 690

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1746180 Siemens 3RV2032-4RA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 70 - 80 A Schakelspanning (max.): 690

Omschrijving

Vermogensschakelaar grootte S2 voor motorbeveiliging CLASS 10 A-losser 62 - 80 A N-losser 1040 A schroefaansluiting verhoogd schakelvermogen met dwarse hulpschakelaar 1 NO + 1 NC vermogensschakelaar SIRIUS 3RV2 voor motorbeveiliging voor veilig uitschakelen bij kortsluiting en bescherming van de verbruiker en installatie tegen overbelasting, en voor een veilige scheiding van de installatie van het net.
De compacte en klimaatbestendige vermogensschakelaars zijn door hun geringe warmteafgifte geoptimaliseerd voor verdeling naar consumenten, en natuurlijk ook voor IE3/IE4-motoren. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX resp. IEC Ex) zijn vanzelfsprekend.
Er zijn apparaatvarianten beschikbaar voor motorbeveiliging (ook met overbelastingsrelais-functie), systeembeveiliging, kortsluitbeveiliging van startcombinaties, transformatorbeveiliging, als hoofd- en NOODSTOP-schakelaar en voor gebruik in IT-netwerken. Ze zijn met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting en voor afzonderlijke opstelling verkrijgbaar.
De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. Het gebruik van verschillende energievoedingsmogelijkheden, zoals het bijbehorende voedingssysteem Sirius 3RV29, vermindert de bedrading van het hoofdstroomcircuit aanzienlijk.
De tijdrelais 3RV2 nemen de plaats in van de beproefde 3RP15-serie.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
