Siemens 3RV2031-4DA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 18 - 25 A Schakelspanning (max.): 690 kopen ? Conrad Electronic

Afbeelding vergelijkbaar

Industriële schakelkast met open deur toont complexe bekabeling, naast machinekamer achter een met regendruppels bedekte glazen ruit.

'Diagram van toebehoren voor een vermogensschakelaar. Bevat dwarsligger hulpschakelaar, zijhulpschakelaar, signaalrelais en scheidingsblokken.'

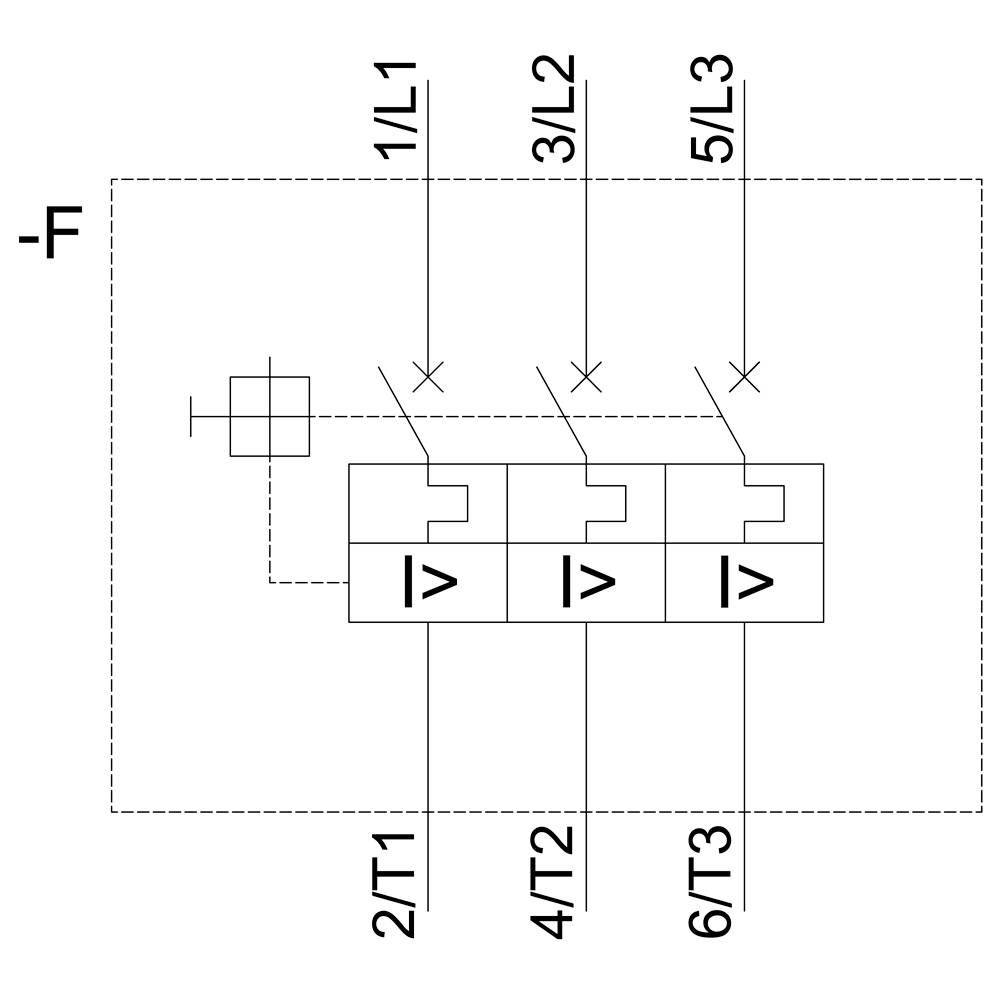

Driefasenschema met zes gelabelde aansluitingen: 1/L1, 3/L2, 5/L3 bovenaan; 2/T1, 4/T2, 6/T3 onderaan.

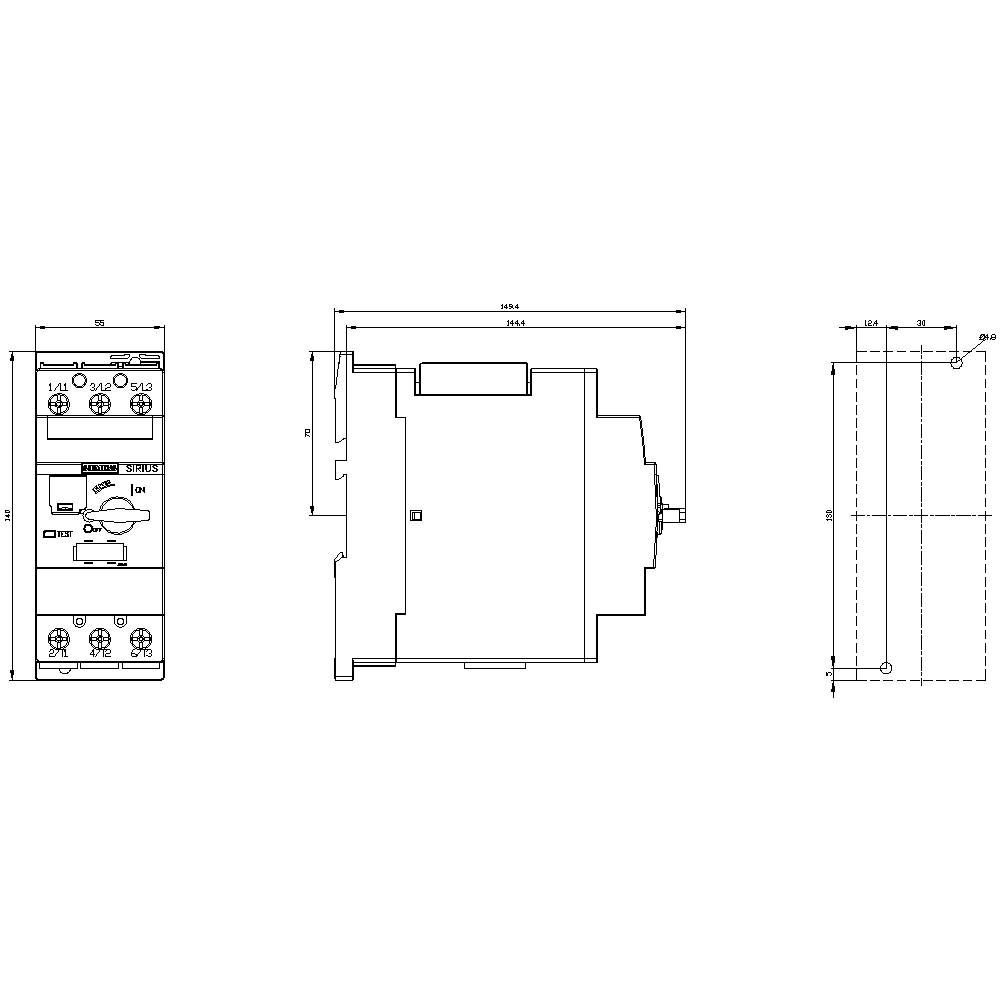

Technische tekening van een elektrisch onderdeel met gedetailleerde afmetingen in drie aanzichten: vooraanzicht, zijaanzicht, bovenaanzicht.

1/5

Afbeelding vergelijkbaar

Soortnaam

Vermogensschakelaar

Instelbereik stroomsterkte (max.)

25 A

Aansluiting

Schroeven

Type

3RV2031-4DA10

Bouwgrootte

Datasheet (PDF)

Leverbaar do. 8 okt.

1 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal

€ 164,71

excl. btw

Gratis verzending*

Slechts 1 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

U heeft al het beste aanbod voor uw hoeveelheid.

Ons aanbod

Leverbaar wo. 14 okt.

Gratis verzending*

€ 276,86

excl. btw

Juridisch probleem melden

Technische specificaties

Permanente stroomsterkte: 25 A
Mechanische levensduur van de hoofdcontacten: 100.000 schakelcycli
Max. kabeldoorsnede (eendraads of meerdraads): 35 mm²
Max. kabeldoorsnede flexibel (fijnaderig): 25 mm²

Soortnaam: Vermogensschakelaar

Type: 3RV2031-4DA10

Bouwgrootte: S2

Instelbereik stroomsterkte (min.): 18 A

Instelbereik stroomsterkte (max.): 25 A

Instelbereik (stroomsterkte): 18 - 25 A

Aantal polen: 3-polig

Schakelspanning (max.): 690 V/AC

Geschikt voor serie: Siemens serie Sirius

Geschikt voor merk: Siemens

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Min. temperatuur: -20 °C

Max. temperatuur: +60 °C

Bijzonderheden: Met hulpcontact

Aansluiting: Schroeven

: IP20

Diepte: 149 mm

Breedte: 55 mm

Hoogte: 140 mm

Afm.: (b x h x d) 55 x 140 x 149 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 55

: 140 mm

: 149 mm

: 11 kW

: FALSE

: 25 A

: FALSE

: 3

: 690-690 V

: 18-25 A

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 5.5 kW

: 65 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Instelbereik stroomsterkte (max.)

Instelbereik stroomsterkte (min.)

Siemens 3RV2031-4DA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 18 - 25 A Schakelspanning (max.): 690 V/AC (b x h x d) 55 x 140 x 149 mm

Artikelnummer:1704589

Dit product

25 A

18 A

Siemens 3RV2031-4JA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 54 - 65 A Schakelspanning (max.): 690 V/AC (b x h x d) 55 x 140 x 149 mm Piece

Artikelnummer:1430975

65 A

54 A

Siemens 3RV2031-4KA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 62 - 73 A Schakelspanning (max.): 690 V/AC (b x h x d) 55 x 140 x 149 mm Piece

Artikelnummer:1431045

73 A

62 A

Siemens 3RV2031-4JA10-0BA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 54 - 65 A Schakelspanning (max.): 690 V/AC (b x h x d) 55 x 140 x 149 mm

Artikelnummer:1683707

65 A

54 A

Siemens 3RV2031-4BB15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 14 - 20 A Schakelspanning (max.): 690 V/AC (b x h x d) 55 x 140 x 149 mm Piece

Artikelnummer:1699183

20 A

14 A

Siemens 3RV2031-4JB15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 54 - 65 A Schakelspanning (max.): 690 V/AC (b x h x d) 55 x 140 x 149 mm Piece

Artikelnummer:1699184

65 A

54 A

Siemens 3RV2031-4EA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 22 - 32 A Schakelspanning (max.): 690 V/AC (b x h x d) 55 x 140 x 149 mm Piece

Artikelnummer:1704590

32 A

22 A

Siemens 3RV2031-4JA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 54 - 65 A Schakelspanning (max.): 690 V/AC (b x h x d) 55 x 140 x 149 mm Piece

Artikelnummer:1704591

65 A

54 A

Siemens 3RV2031-4EA15-0BA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 22 - 32 A Schakelspanning (max.): 690 V/AC (b x h x d) 55 x 140 x 149 mm Piece

Artikelnummer:1720800

32 A

22 A

Siemens 3RV2031-4BB10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 14 - 20 A Schakelspanning (max.): 690 V/AC (b x h x d) 55 x 140 x 149 mm Piece

Artikelnummer:1736184

20 A

14 A

Documenten en downloads

Datablad

Datablad 1704589 Siemens 3RV2031-4DA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 18 - 25 A Schakelspanning (max.): 690

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1704589 Siemens 3RV2031-4DA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 18 - 25 A Schakelspanning (max.): 690

Omschrijving

Vermogensschakelaar grootte S2 voor motorbeveiliging CLASS 10 spanningsbeveiliging 18...25 A kortsluitingsbeveiliging 325 A schroefaansluiting standaardschakelvermogen vermogensschakelaar Sirius 3RV2 voor motorbeveiliging voor veilig uitschakelen bij kortsluiting en bescherming van de verbruiker en installatie tegen overbelasting en voor een veilige scheiding van de installatie van het net. De compacte en klimaatvriendelijkste vermogensschakelaars zijn door hun geringe afvalwarmte geoptimaliseerd voor gebruik in consumentencompartimenten, natuurlijk ook voor IE3/IE4-motoren en ook voor het schakelen van gelijkstroom. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX resp. IEC Ex) zijn vanzelfsprekend. Er zijn apparaatvarianten beschikbaar voor motorbeveiliging (ook met overbelastingsrelais-functie), systeembeveiliging, kortsluitbeveiliging van startcombinaties, transformatorbeveiliging, als hoofd- en NOODSTOP-schakelaar en voor gebruik in IT-netwerken. Ze zijn met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting en voor afzonderlijke opstelling verkrijgbaar. De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. Het gebruik van verschillende energievoedingsmogelijkheden, zoals het bijbehorende voedingssysteem Sirius 3RV29, vermindert de bedrading van het hoofdstroomcircuit aanzienlijk. De tijdrelais 3RV2 nemen de plaats in van de beproefde 3RP15-serie. Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
