Siemens 3RV2021-4AA20 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 10 - 16 A Schakelspanning (max.): 690 kopen ? Conrad Electronic

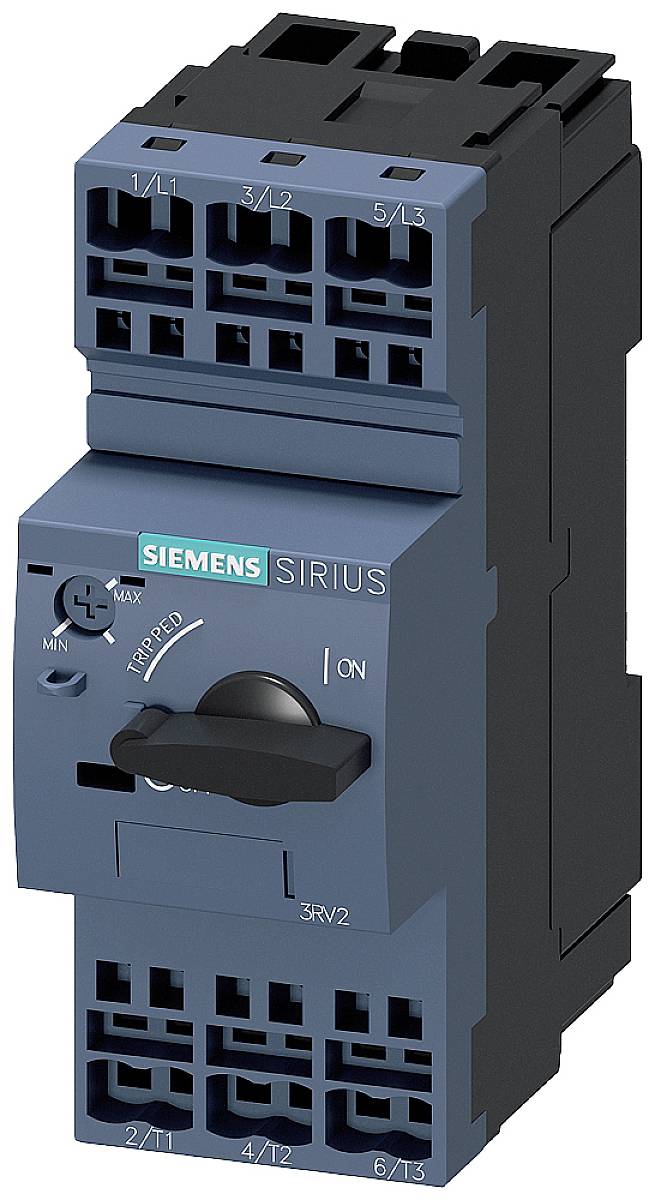

'Siemens Sirius'-contactschakelaar met tuimelschakelaar voor elektrische schakelingen. Ideaal voor lastscheidingstaken in besturingssystemen.

Afbeelding vergelijkbaar

Een blik in een machinekamer onthult een geopende schakelkast vol kabels en schakelaars; op de achtergrond zijn vage industriële machines zichtbaar achter regenachtige ramen.

'Diagram van de assemblagesets met verschillende schakelaartypes en toebehoren voor stroomkringen en bescherming, genummerd van 1 tot 9.'

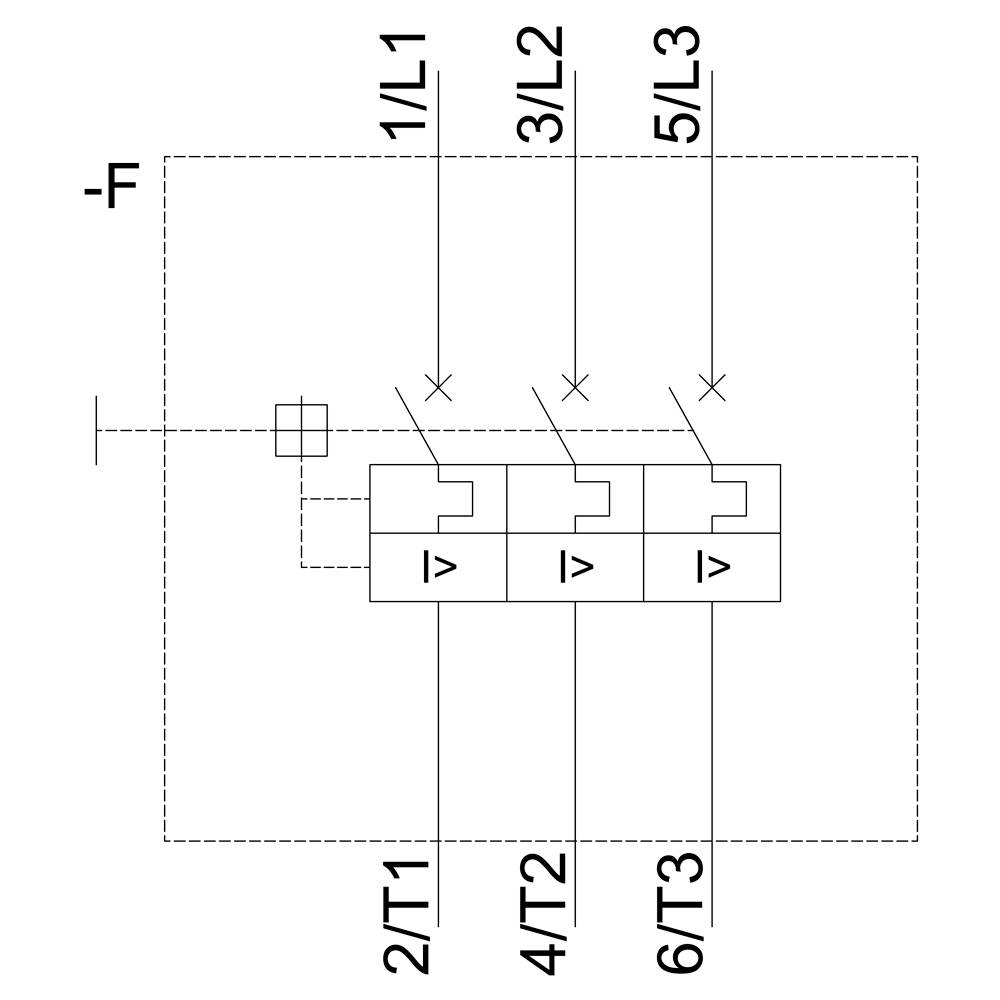

Automatiseringsschema toont een schakelaar met drie gesloten contacten; gemarkeerd met '1/L1', '3/L2', '5/L3', '2/T1', '4/T2', '6/T3'.

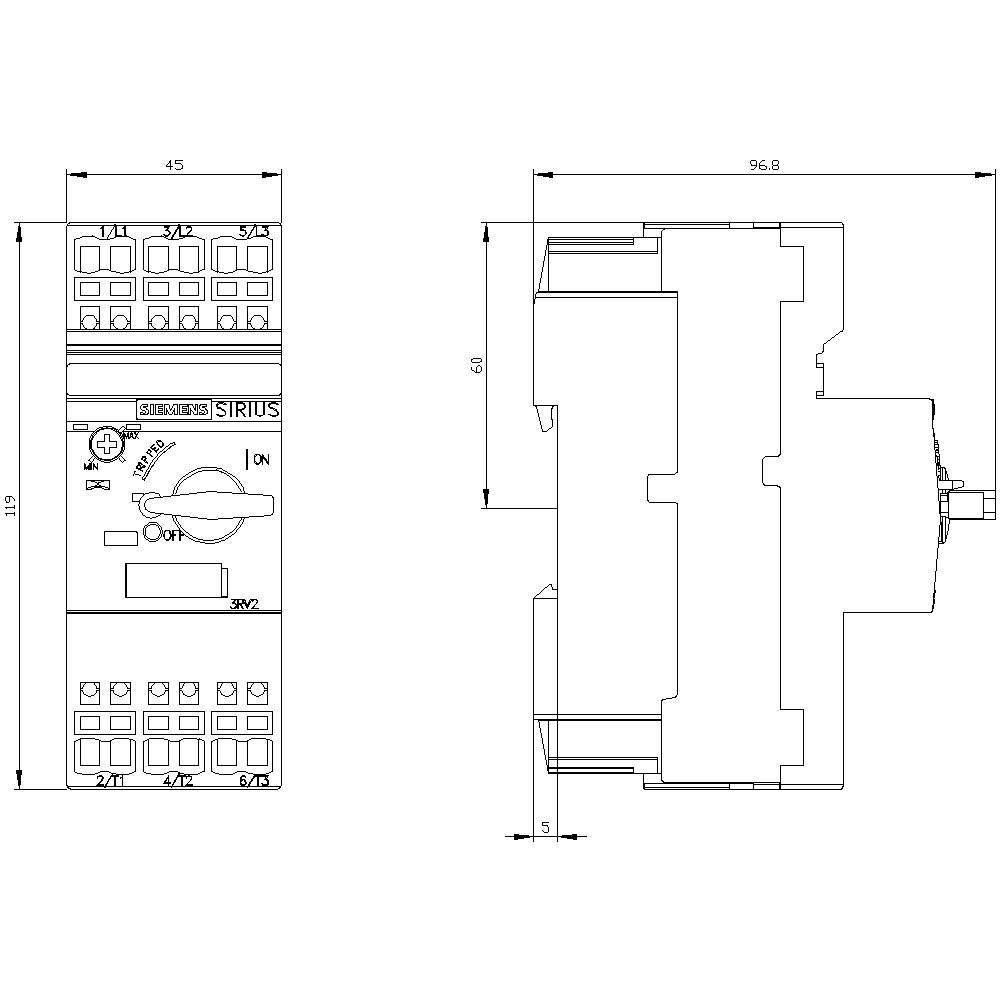

'Technical drawing of a SIRIUS switching device with dimensions: width 45 mm, height 113 mm, depth 96.8 mm. Detailed top view and side view.'

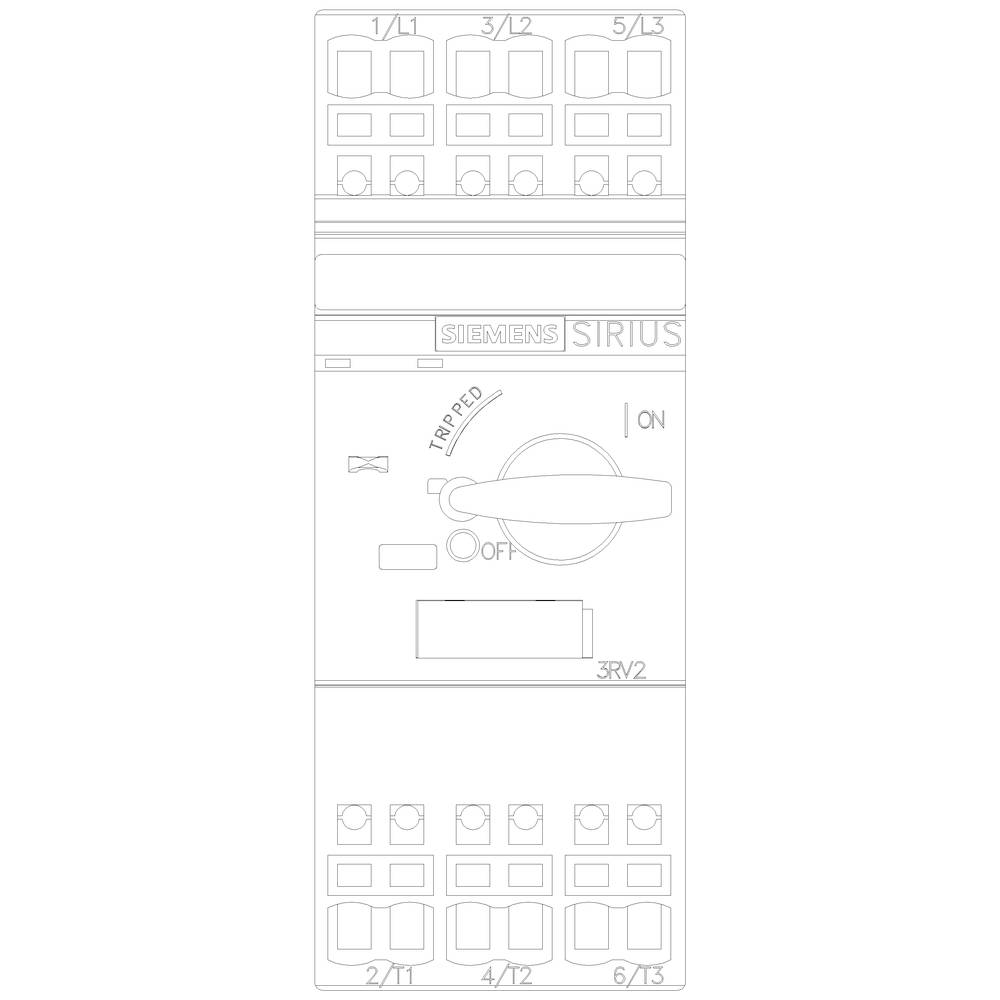

Afbeelding van een Siemens SIRIUS schakelaar. De schakelaar staat op 'UIT'. Aansluitklemmen zijn boven en onder zichtbaar.

1/6

Afbeelding vergelijkbaar

Soortnaam

Vermogensschakelaar

Instelbereik stroomsterkte (max.)

16 A

Aansluiting

Trekveeraansluiting

Type

3RV2021-4AA20

Bouwgrootte

Datasheet (PDF)

Leverbaar vr. 9 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 103,30 / Stuk)

€ 103,30

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Permanente stroomsterkte: 16 A
Mechanische levensduur van de hoofdcontacten: 100.000 schakelcycli
Max. Aderdoorsnede (eendraads of meerdraads): 10 mm²
Max. Aderdoorsnede (fijndradig): 6 mm²

Soortnaam: Vermogensschakelaar

Type: 3RV2021-4AA20

Bouwgrootte: S0

Instelbereik stroomsterkte (min.): 10 A

Instelbereik stroomsterkte (max.): 16 A

Instelbereik (stroomsterkte): 10 - 16 A

Aantal polen: 3-polig

Schakelspanning (max.): 690 V/AC

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Min. temperatuur: -20 °C

Max. temperatuur: +60 °C

Aansluiting: Trekveeraansluiting

: IP20

Diepte: 97 mm

Breedte: 45 mm

Hoogte: 119 mm

Afm.: (b x h x d) 45 x 119 x 97 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

Kleur (specifiek): Meerdere kleuren

: 45

: 119 mm

: 97 mm

: 7.5 kW

: FALSE

: 16 A

: FALSE

: 3

: 690-690 V

: 10-16 A

: IP20

: TRUE

: Spring clamp connection

: Turn button

: Magnetic

: 4 kW

: 55 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Instelbereik stroomsterkte (max.)

Instelbereik stroomsterkte (min.)

Siemens 3RV2021-0GA25 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.45 - 0.63 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 119 x 97 mm

Artikelnummer:1702216

0.63 A

0.45 A

Siemens 3RV2021-0JA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.7 - 1 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 97 x 97 mm

Artikelnummer:1702217

1 A

0.7 A

Siemens 3RV2021-0JA25 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.7 - 1 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 119 x 97 mm

Artikelnummer:1702272

1 A

0.7 A

Siemens 3RV2021-0GA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.45 - 0.63 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 97 x 97 mm

Artikelnummer:1741961

0.63 A

0.45 A

Siemens 3RV2021-0GA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.45 - 0.63 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 97 x 97 mm

Artikelnummer:1741962

0.63 A

0.45 A

Siemens 3RV2021-0GA20 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.45 - 0.63 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 119 x 97 mm

Artikelnummer:1741963

0.63 A

0.45 A

Siemens 3RV2021-0HA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.55 - 0.8 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 97 x 97 mm

Artikelnummer:1741964

0.8 A

0.55 A

Siemens 3RV2021-0HA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.55 - 0.8 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 97 x 97 mm

Artikelnummer:1741965

0.8 A

0.55 A

Siemens 3RV2021-0HA20 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.55 - 0.8 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 119 x 97 mm

Artikelnummer:1741966

0.8 A

0.55 A

Siemens 3RV2021-0HA25 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.55 - 0.8 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 119 x 97 mm

Artikelnummer:1741982

0.8 A

0.55 A

Documenten en downloads

Datablad

Datablad 1745986 Siemens 3RV2021-4AA20 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 10 - 16 A Schakelspanning (max.): 690

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1745986 Siemens 3RV2021-4AA20 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 10 - 16 A Schakelspanning (max.): 690

Omschrijving

Vermogensschakelaar grootte S0 voor motorbeveiliging CLASS 10 A-losser 5,5 - 16 A N-losser 208 A lasklemaansluiting standaard schakelvermogen vermogensschakelaar SIRIUS 3RV2 voor motorbeveiliging voor veilig uitschakelen bij kortsluiting en bescherming van de verbruiker en installatie tegen overbelasting, en voor een veilige scheiding van de installatie van het net.
De compacte en klimaatbestendige vermogensschakelaars zijn door hun geringe warmteafgifte geoptimaliseerd voor verdeling naar consumenten, en natuurlijk ook voor IE3/IE4-motoren. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX resp. IEC Ex) zijn vanzelfsprekend.
Er zijn apparaatvarianten beschikbaar voor motorbeveiliging (ook met overbelastingsrelais-functie), systeembeveiliging, kortsluitbeveiliging van startcombinaties, transformatorbeveiliging, als hoofd- en NOODSTOP-schakelaar en voor gebruik in IT-netwerken. Ze zijn met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting en voor afzonderlijke opstelling verkrijgbaar.
De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. Het gebruik van verschillende energievoedingsmogelijkheden, zoals het bijbehorende voedingssysteem Sirius 3RV29, vermindert de bedrading van het hoofdstroomcircuit aanzienlijk.
De tijdrelais 3RV2 nemen de plaats in van de beproefde 3RP15-serie.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

De teksten voor dit artikel zijn automatisch vertaald.
