Siemens 3RV2021-1JA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 7 - 10 A Schakelspanning (max.): 690 V kopen ? Conrad Electronic

Afbeelding vergelijkbaar

Een open schakelkast met elektrische componenten staat naast een raam dat bedekt is met regendruppels. Op de achtergrond is een onscherpe industriële machine zichtbaar.

'Diagram van de toebehoren voor vermogensschakelaar met nummering 1-8. Toont posities en types van toebehoren voor elektrische besturing.'

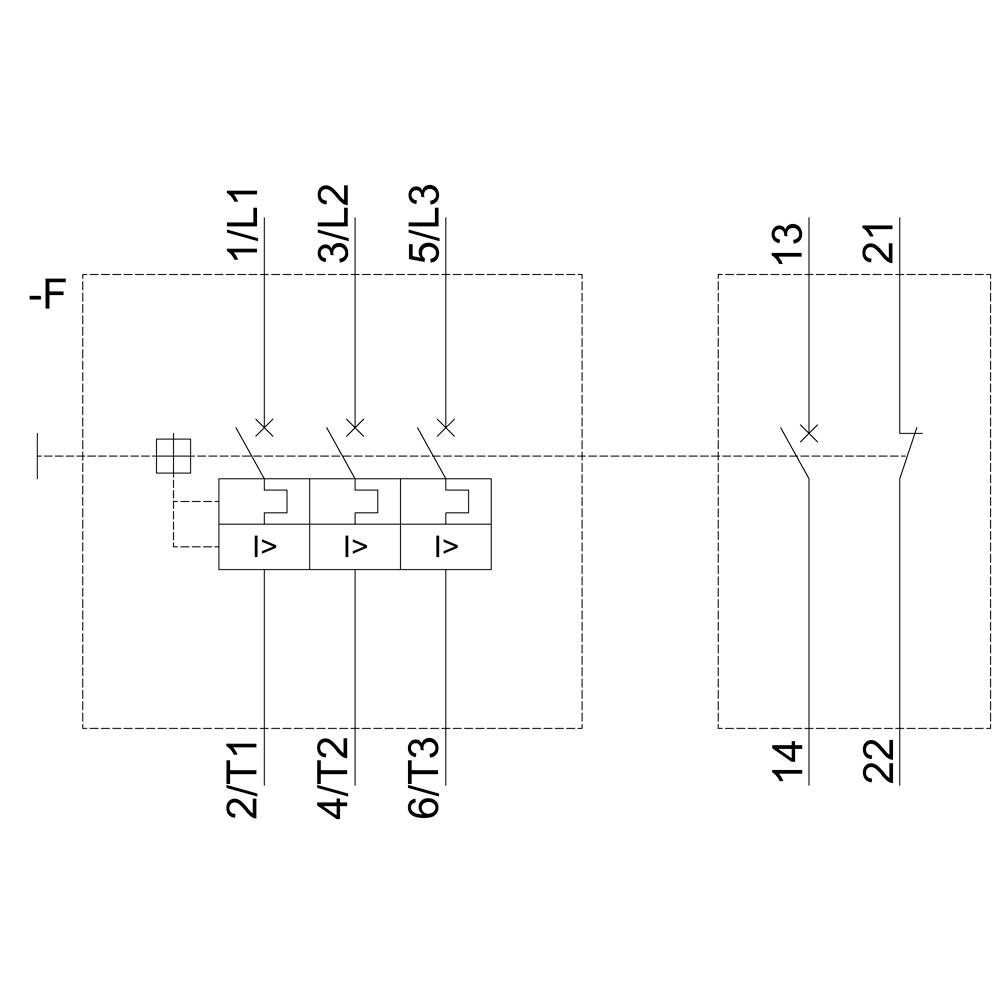

Het diagram toont een elektrisch schakelschema met drie zekeringen, gemarkeerd als 1/L1, 3/L2, 5/L3, en leidingen naar een schakelaar (13, 14 en 21, 22).

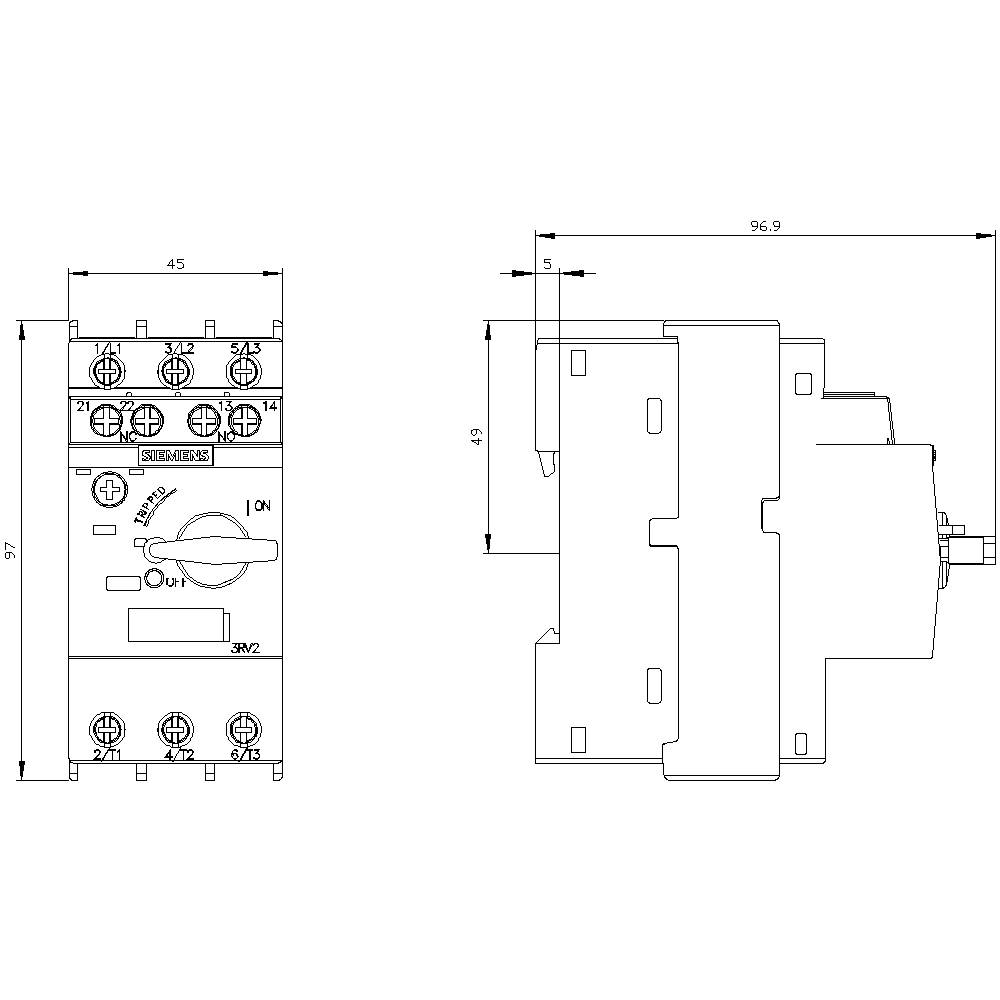

Technische tekening van een elektrische beschermingsschakelaar met vooraanzicht en zijaanzicht, afmetingen in millimeters. Hoofdschakelaarstand 'AAN'.

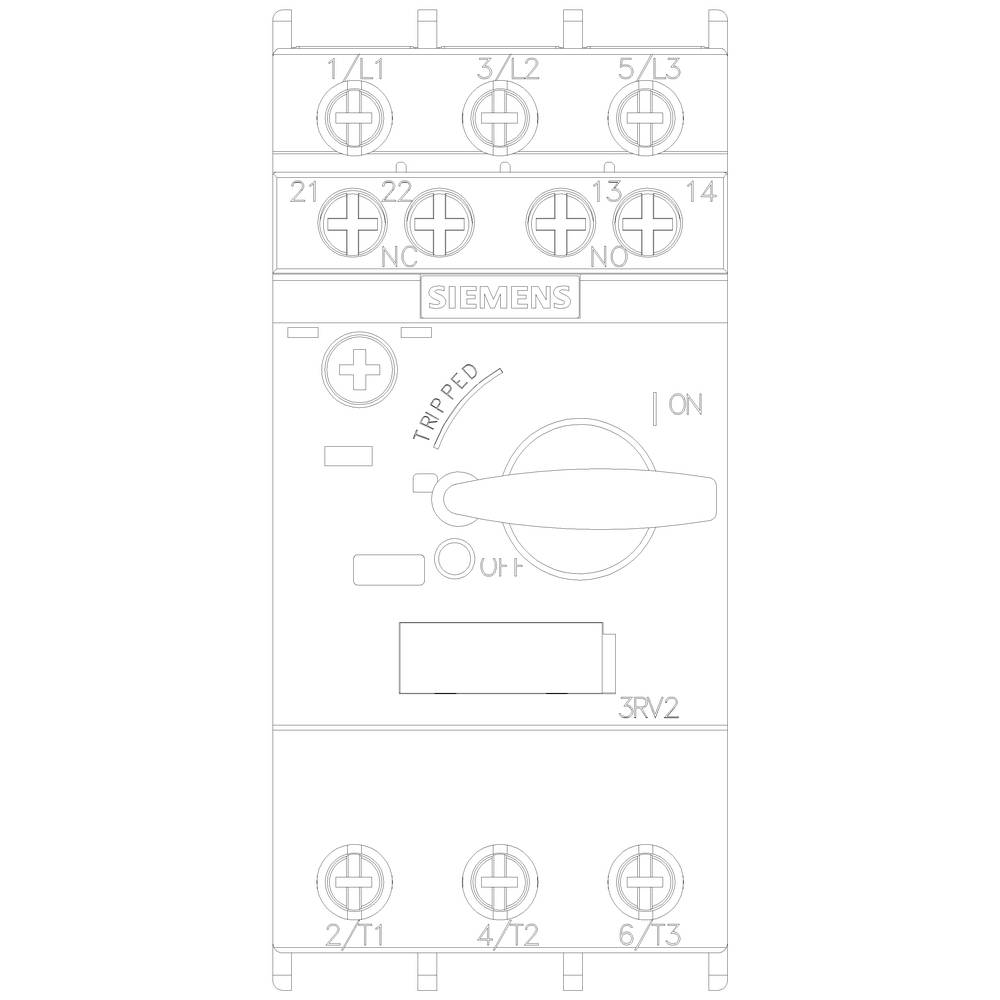

Een stroombeveiligingsschakelaar van Siemens met meerdere schakelaars en aansluitingen, gemarkeerd met 'GEACTIVEERD', 'AAN' en een schaal voor instellingen.

1/6

Afbeelding vergelijkbaar

Soortnaam

Vermogensschakelaar

Instelbereik stroomsterkte (max.)

10 A

Aansluiting

Schroeven

Type

3RV2021-1JA15

Bouwgrootte

Datasheet (PDF)

Morgen leverbaar

3 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 79,33 / Stuk)

€ 79,33

excl. btw

Slechts 3 Stuk(s) beschikbaar

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Permanente stroomsterkte: 10 A
Mechanische levensduur van de hoofdcontacten: 100.000 schakelcycli
Max. kabeldoorsnede (eendraads of meerdraads): 10 mm²
Max. kabeldoorsnede flexibel (fijnaderig): 10 mm²

Soortnaam: Vermogensschakelaar

Type: 3RV2021-1JA15

Bouwgrootte: S0

Instelbereik stroomsterkte (min.): 7 A

Instelbereik stroomsterkte (max.): 10 A

Instelbereik (stroomsterkte): 7 - 10 A

Aantal polen: 3-polig

Schakelspanning (max.): 690 V/AC

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Min. temperatuur: -20 °C

Max. temperatuur: +60 °C

Aansluiting: Schroeven

: IP20

Diepte: 97 mm

Breedte: 45 mm

Hoogte: 97 mm

Afm.: (b x h x d) 45 x 97 x 97 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 45

: 97 mm

: 97 mm

: 4 kW

: TRUE

: 10 A

: FALSE

: 3

: 690-690 V

: 7-10 A

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 2.2 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Instelbereik stroomsterkte (max.)

Instelbereik stroomsterkte (min.)

Siemens 3RV2021-0GA25 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.45 - 0.63 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 119 x 97 mm

Artikelnummer:1702216

0.63 A

0.45 A

Siemens 3RV2021-0JA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.7 - 1 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 97 x 97 mm

Artikelnummer:1702217

1 A

0.7 A

Siemens 3RV2021-0JA25 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.7 - 1 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 119 x 97 mm

Artikelnummer:1702272

1 A

0.7 A

Siemens 3RV2021-0GA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.45 - 0.63 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 97 x 97 mm

Artikelnummer:1741961

0.63 A

0.45 A

Siemens 3RV2021-0GA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.45 - 0.63 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 97 x 97 mm

Artikelnummer:1741962

0.63 A

0.45 A

Siemens 3RV2021-0GA20 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.45 - 0.63 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 119 x 97 mm

Artikelnummer:1741963

0.63 A

0.45 A

Siemens 3RV2021-0HA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.55 - 0.8 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 97 x 97 mm

Artikelnummer:1741964

0.8 A

0.55 A

Siemens 3RV2021-0HA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.55 - 0.8 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 97 x 97 mm

Artikelnummer:1741965

0.8 A

0.55 A

Siemens 3RV2021-0HA20 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.55 - 0.8 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 119 x 97 mm

Artikelnummer:1741966

0.8 A

0.55 A

Siemens 3RV2021-0HA25 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.55 - 0.8 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 119 x 97 mm

Artikelnummer:1741982

0.8 A

0.55 A

Documenten en downloads

Datablad

Datablad 1699146 Siemens 3RV2021-1JA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 7 - 10 A Schakelspanning (max.): 690 V

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1699146 Siemens 3RV2021-1JA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 7 - 10 A Schakelspanning (max.): 690 V

Omschrijving

Vermogensschakelaar grootte S0 voor motorbeveiliging CLASS 10 A-losser 7 - 10 A N-losser 130 A schroefaansluiting standaard schakelvermogen met dwarse hulpschakelaar 1 NO + 1 NC vermogensschakelaar SIRIUS 3RV2 voor motorbeveiliging voor veilig uitschakelen bij kortsluiting en bescherming van de verbruiker en installatie tegen overbelasting, en voor een veilige scheiding van de installatie van het net. De compacte en klimaatvriendelijkste vermogensschakelaars zijn door hun geringe afvalwarmte geoptimaliseerd voor gebruik in consumentencompartimenten, natuurlijk ook voor IE3/IE4-motoren en ook voor het schakelen van gelijkstroom. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX resp. IEC Ex) zijn vanzelfsprekend. Er zijn apparaatvarianten beschikbaar voor motorbeveiliging (ook met overbelastingsrelais-functie), systeembeveiliging, kortsluitbeveiliging van startcombinaties, transformatorbeveiliging, als hoofd- en NOODSTOP-schakelaar en voor gebruik in IT-netwerken. Ze zijn met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting en voor afzonderlijke opstelling verkrijgbaar. De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. Het gebruik van verschillende energievoedingsmogelijkheden, zoals HET bijbehorende voedingssysteem SIRIUS 3RV29, vermindert de bedrading van het hoofdstroomcircuit aanzienlijk. De tijdrelais 3RV2 nemen de plaats in van de beproefde 3RP15-serie. Eenvoudig, efficiënt, altijd actueel - de SIRIUS systeembouwpakketten.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
