Siemens 3RV2021-1JA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 7 - 10 A Schakelspanning (max.): 690 V kopen ? Conrad Electronic

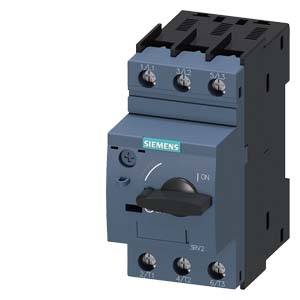

Een elektrische schakelaar van Siemens met draaiknop, omringd door aansluitpunten en voorzien van het opschrift 'AAN'.

Afbeelding vergelijkbaar

Open schakelkast met kabels en elektronische componenten. Op de achtergrond een wazig fabriekscomplex, zichtbaar door een regennat raam.

'Aanbouwbare toebehoren': Diagram toont elektrische schakelmateriaalcomponenten, zoals hulpschakelaars, signaleringscontacten, vermogensschakelaars, met verbindingslijnen naar de installatiehandleiding.

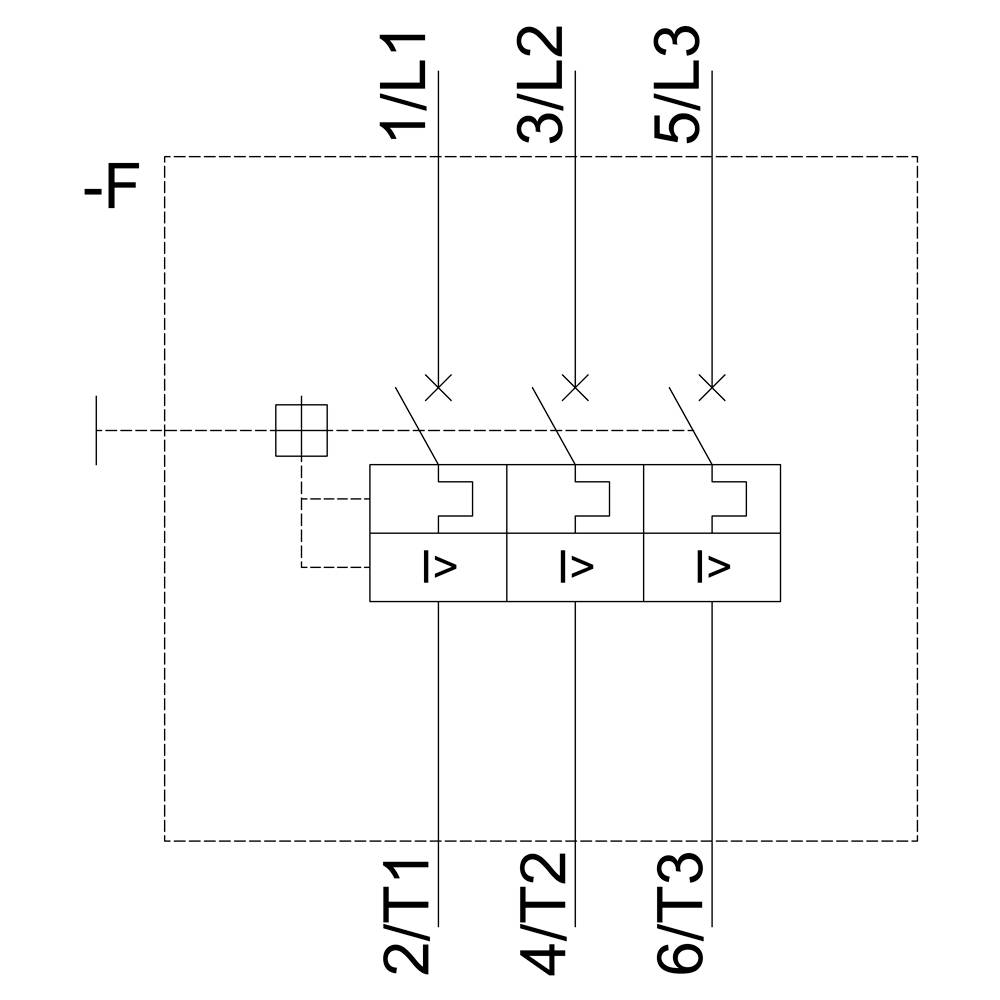

Schakelschema van een driepolige vermogensschakelaar: verbindingspunten 1/L1, 3/L2, 5/L3 bovenaan; 2/T1, 4/T2, 6/T3 onderaan.

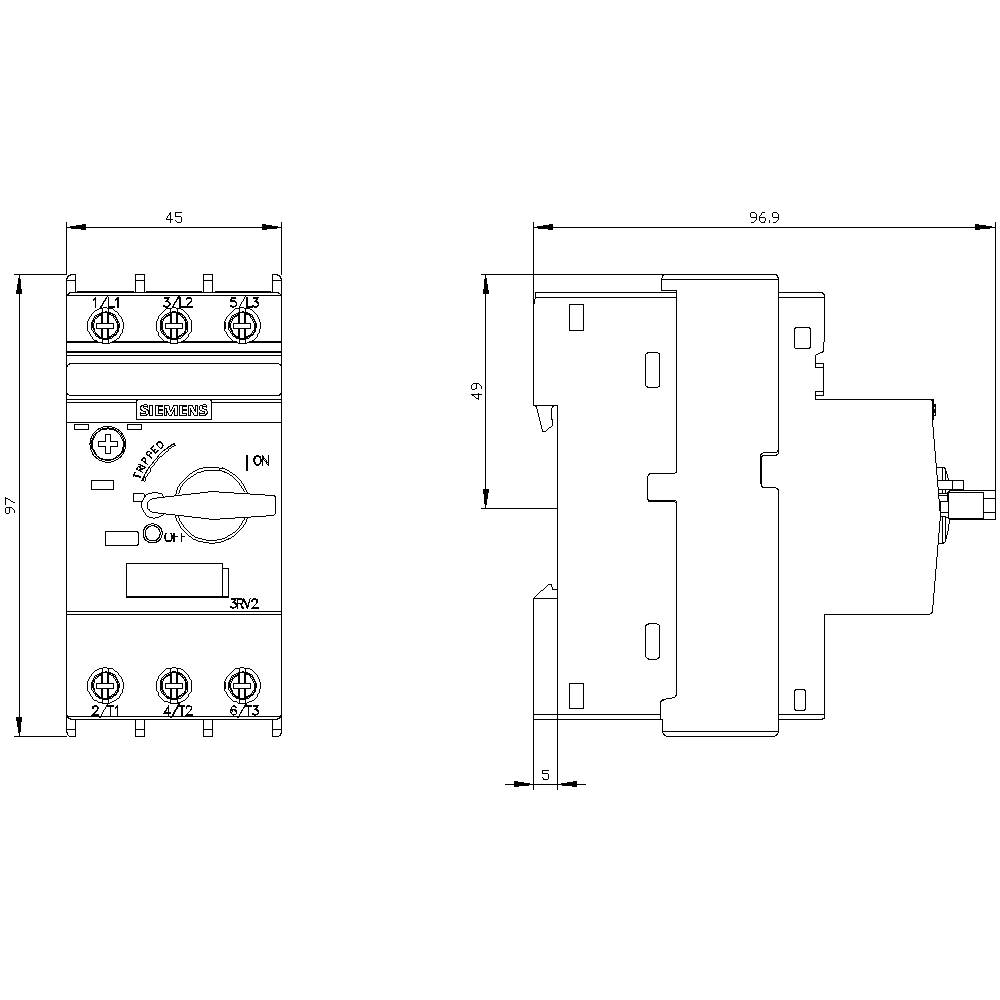

Tekening van een schakelaar met afmetingen: breedte 45 mm, hoogte 97 mm, diepte 96,9 mm. Vooraanzicht toont aansluitingen en schakelaars.

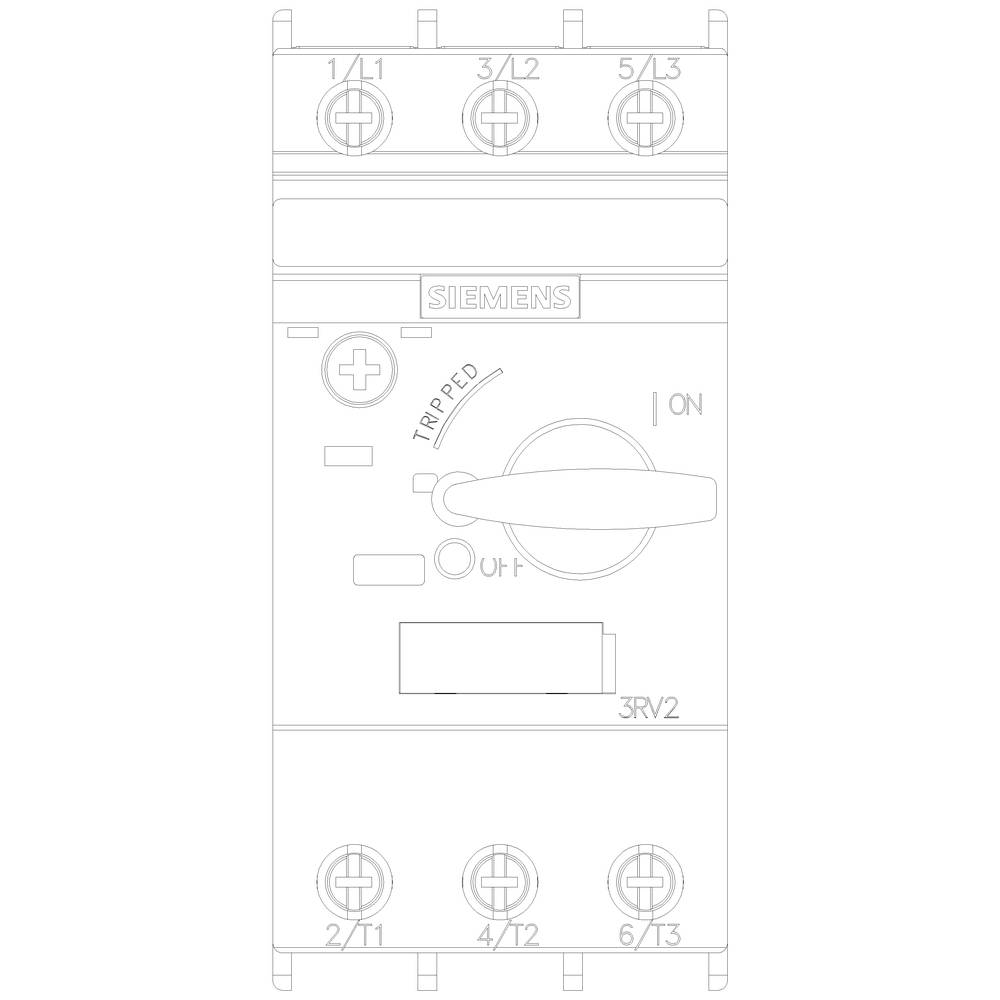

Een schakeltoestel van Siemens met draaiknop en schakelindicatoren voor 'AAN', 'UIT' en 'GEACTIVEERD', aansluitingen boven en onder.

1/6

Afbeelding vergelijkbaar

Soortnaam

Vermogensschakelaar

Instelbereik stroomsterkte (max.)

10 A

Aansluiting

Schroeven

Verpakkingswijze

Piece

Type

3RV2021-1JA10

Datasheet (PDF)

Leverbaar ma. 5 okt.

2 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 64,45 / Stuk)

€ 64,45

excl. btw

Slechts 2 Stuk(s) beschikbaar

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

U heeft al het beste aanbod voor uw hoeveelheid.

De optimale selectie voor de ingevoerde hoeveelheid wordt automatisch berekend, inclusief prijs (excl. verzendkosten) en levertijd.

Juridisch probleem melden

Technische specificaties

Permanente stroomsterkte: 10 A
Mechanische levensduur van de hoofdcontacten: 100.000 schakelcycli
Max. Aderdoorsnede (eendraads of meerdraads): 10 mm²
Max. Aderdoorsnede (fijndradig): 10 mm²

: Piece

Soortnaam: Vermogensschakelaar

Type: 3RV2021-1JA10

Bouwgrootte: S0

Instelbereik stroomsterkte (min.): 7 A

Instelbereik stroomsterkte (max.): 10 A

Instelbereik (stroomsterkte): 7 - 10 A

Aantal polen: 3-polig

Schakelspanning (max.): 690 V/AC

Geschikt voor serie: Siemens serie Sirius

Geschikt voor merk: Siemens

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Min. temperatuur: -20 °C

Max. temperatuur: +60 °C

Bijzonderheden: Met hulpcontact

Aansluiting: Schroeven

: IP20

Diepte: 97 mm

Breedte: 45 mm

Hoogte: 97 mm

Afm.: (b x h x d) 45 x 97 x 97 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

Kleur (specifiek): Meerdere kleuren

: 45

: 97 mm

: 97 mm

: 4 kW

: FALSE

: 10 A

: FALSE

: 3

: 690-690 V

: 7-10 A

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 2.2 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Instelbereik stroomsterkte (max.)

Instelbereik stroomsterkte (min.)

Siemens 3RV2021-0GA25 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.45 - 0.63 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 119 x 97 mm Piece

Artikelnummer:1702216

0.63 A

0.45 A

Siemens 3RV2021-0JA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.7 - 1 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 97 x 97 mm

Artikelnummer:1702217

1 A

0.7 A

Siemens 3RV2021-0JA25 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.7 - 1 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 119 x 97 mm Piece

Artikelnummer:1702272

1 A

0.7 A

Siemens 3RV2021-0GA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.45 - 0.63 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 97 x 97 mm Piece

Artikelnummer:1741961

0.63 A

0.45 A

Siemens 3RV2021-0GA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.45 - 0.63 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 97 x 97 mm Piece

Artikelnummer:1741962

0.63 A

0.45 A

Siemens 3RV2021-0GA20 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.45 - 0.63 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 119 x 97 mm Piece

Artikelnummer:1741963

0.63 A

0.45 A

Siemens 3RV2021-0HA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.55 - 0.8 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 97 x 97 mm

Artikelnummer:1741964

0.8 A

0.55 A

Siemens 3RV2021-0HA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.55 - 0.8 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 97 x 97 mm

Artikelnummer:1741965

0.8 A

0.55 A

Siemens 3RV2021-0HA20 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.55 - 0.8 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 119 x 97 mm Piece

Artikelnummer:1741966

0.8 A

0.55 A

Siemens 3RV2021-0HA25 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.55 - 0.8 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 119 x 97 mm Piece

Artikelnummer:1741982

0.8 A

0.55 A

Documenten en downloads

Datablad

Datablad 1745979 Siemens 3RV2021-1JA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 7 - 10 A Schakelspanning (max.): 690 V

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1745979 Siemens 3RV2021-1JA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 7 - 10 A Schakelspanning (max.): 690 V

Omschrijving

Vermogensschakelaar maat S0 voor motorbeveiliging, Class 10 spanningsbeveiliging 7 - 10 A kortsluitingsbeveiliging 130 A schroefaansluiting standaard schakelvermogen. Vermogensschakelaar Sirius 3RV2 voor motorbeveiliging voor veilig uitschakelen bij kortsluiting en bescherming van de verbruiker en installatie tegen overbelasting, en voor een veilige scheiding van de installatie van het net.
De compacte en klimaatbestendige vermogensschakelaars zijn door hun geringe warmteafgifte geoptimaliseerd voor verdeling naar consumenten, en natuurlijk ook voor IE3/IE4-motoren. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX resp. IEC Ex) zijn vanzelfsprekend.
Er zijn apparaatvarianten beschikbaar voor motorbeveiliging (ook met overbelastingsrelais-functie), systeembeveiliging, kortsluitbeveiliging van startcombinaties, transformatorbeveiliging, als hoofd- en NOODSTOP-schakelaar en voor gebruik in IT-netwerken. Ze zijn met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting en voor afzonderlijke opstelling verkrijgbaar.
De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. Het gebruik van verschillende energievoedingsmogelijkheden, zoals het bijbehorende voedingssysteem Sirius 3RV29, vermindert de bedrading van het hoofdstroomcircuit aanzienlijk.
De tijdrelais 3RV2 nemen de plaats in van de beproefde 3RP15-serie.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
