Siemens 3RV2021-1DA25 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 2.2 - 3.2 A Schakelspanning (max.): 69 kopen ? Conrad Electronic

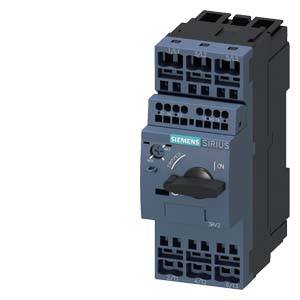

Een Siemens Sirius schakelaar, een elektrisch onderdeel voor motorbesturing, met een hefboom voor in- en uitschakeling.

Afbeelding vergelijkbaar

Een blik in een productiehal. Links een open schakelkast met complexe bekabeling, rechts een natte, regenachtige glasplaat met productiemachines op de achtergrond.

Diagram toont elektrisch toebehoren voor vermogensschakelaars met verschillende componenten (schakelaar, klem). Verbindingspunten zijn genummerd.

Schakelschema toont een driepolige beveiligingsschakelaar met nummers 1/L1, 3/L2, 5/L3 aan de linkerkant en 13, 14, 21, 22 aan de rechterkant.

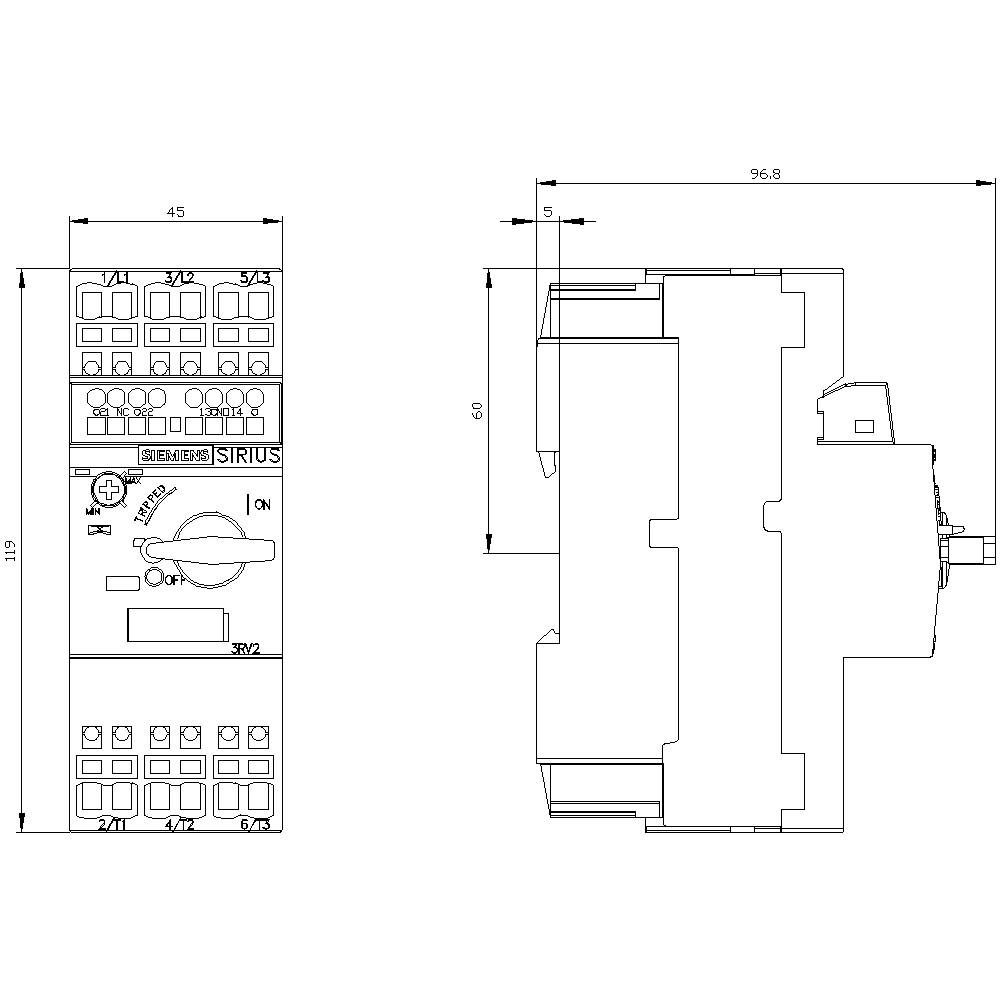

Technische tekening van een elektrische schakelaar met afmetingen. Links vooraanzicht met toetsen en schakelaars, rechts zijaanzicht.

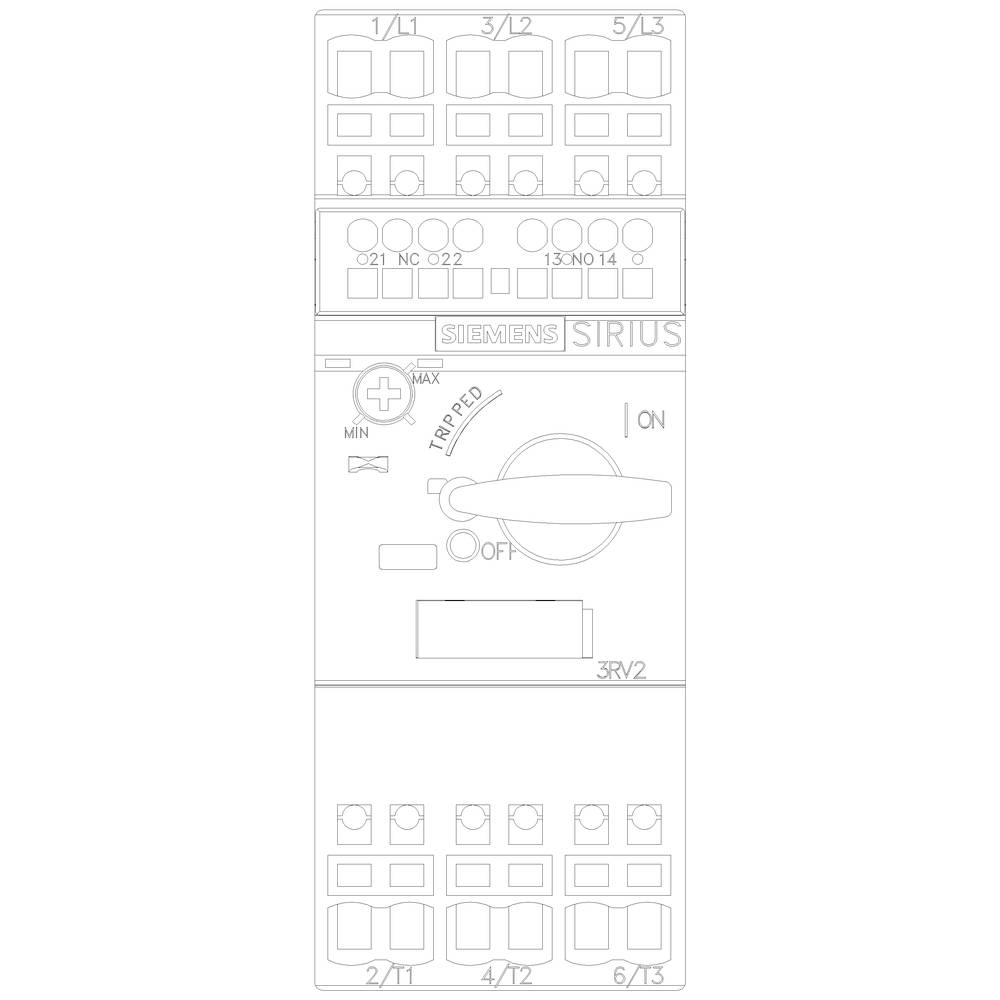

'Siemens SIRIUS' schakeltoestel met draaischakelaar, posities: 'Geactiveerd', 'Uit', 'Aan'. Aansluitklemmen boven en onder.

1/6

Afbeelding vergelijkbaar

Soortnaam

Vermogensschakelaar

Instelbereik stroomsterkte (max.)

3.2 A

Aansluiting

Trekveeraansluiting

Type

3RV2021-1DA25

Bouwgrootte

Datasheet (PDF)

Leverbaar vr. 18 sep.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 107,43 / Stuk)

€ 107,43

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Stroomonderbreker, S0, motorbeveiliging, Class 10, A-lev. 2,2-3,2A, N-drop. 42A

Extra services en acties

Technische specificaties

Permanente stroomsterkte: 3.2 A
Mechanische levensduur van de hoofdcontacten: 100.000 schakelcycli
Max. Aderdoorsnede (eendraads of meerdraads): 10 mm²
Max. Aderdoorsnede (fijndradig): 6 mm²

Soortnaam: Vermogensschakelaar

Type: 3RV2021-1DA25

Bouwgrootte: S0

Instelbereik stroomsterkte (min.): 2.2 A

Instelbereik stroomsterkte (max.): 3.2 A

Instelbereik (stroomsterkte): 2.2 - 3.2 A

Aantal polen: 3-polig

Schakelspanning (max.): 690 V/AC

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Min. temperatuur: -20 °C

Max. temperatuur: +60 °C

Aansluiting: Trekveeraansluiting

: IP20

Diepte: 97 mm

Breedte: 45 mm

Hoogte: 119 mm

Afm.: (b x h x d) 45 x 119 x 97 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 45

: 119 mm

: 97 mm

: 1.1 kW

: TRUE

: 3.2 A

: FALSE

: 3

: IP20

: TRUE

: Spring clamp connection

: Turn button

: Magnetic

: 0.6 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: n.v.t.

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Instelbereik stroomsterkte (max.)

Instelbereik stroomsterkte (min.)

Siemens 3RV2021-0GA25 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.45 - 0.63 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 119 x 97 mm

Artikelnummer:1702216

0.63 A

0.45 A

Siemens 3RV2021-0JA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.7 - 1 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 97 x 97 mm

Artikelnummer:1702217

1 A

0.7 A

Siemens 3RV2021-0JA25 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.7 - 1 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 119 x 97 mm

Artikelnummer:1702272

1 A

0.7 A

Siemens 3RV2021-0GA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.45 - 0.63 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 97 x 97 mm

Artikelnummer:1741961

0.63 A

0.45 A

Siemens 3RV2021-0GA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.45 - 0.63 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 97 x 97 mm

Artikelnummer:1741962

0.63 A

0.45 A

Siemens 3RV2021-0GA20 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.45 - 0.63 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 119 x 97 mm

Artikelnummer:1741963

0.63 A

0.45 A

Siemens 3RV2021-0HA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.55 - 0.8 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 97 x 97 mm

Artikelnummer:1741964

0.8 A

0.55 A

Siemens 3RV2021-0HA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.55 - 0.8 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 97 x 97 mm

Artikelnummer:1741965

0.8 A

0.55 A

Siemens 3RV2021-0HA20 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.55 - 0.8 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 119 x 97 mm

Artikelnummer:1741966

0.8 A

0.55 A

Siemens 3RV2021-0HA25 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.55 - 0.8 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 119 x 97 mm

Artikelnummer:1741982

0.8 A

0.55 A

Documenten en downloads

Datablad

Datablad 1742420 Siemens 3RV2021-1DA25 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 2.2 - 3.2 A Schakelspanning (max.): 69

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1742420 Siemens 3RV2021-1DA25 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 2.2 - 3.2 A Schakelspanning (max.): 69

Omschrijving

Vermogensschakelaar grootte S0 voor motorbeveiliging Class 10 aardlekbeveiliging 2,2 - 3,2 A kortsluitbeveiliging 42 A veerklemaansluiting standaard schakelvermogen met dwarse hulpschakelaar 1 NO + 1 NC. Vermogensschakelaar Sirius 3RV2 voor motorbeveiliging voor veilig uitschakelen bij kortsluiting en bescherming van de verbruiker en installatie tegen overbelasting, en voor een veilige scheiding van de installatie van het net.
De compacte en klimaatbestendige vermogensschakelaars zijn door hun geringe warmteafgifte geoptimaliseerd voor verdeling naar consumenten, en natuurlijk ook voor IE3/IE4-motoren. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX resp. IEC Ex) zijn vanzelfsprekend.
Er zijn apparaatvarianten beschikbaar voor motorbeveiliging (ook met overbelastingsrelais-functie), systeembeveiliging, kortsluitbeveiliging van startcombinaties, transformatorbeveiliging, als hoofd- en NOODSTOP-schakelaar en voor gebruik in IT-netwerken. Ze zijn met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting en voor afzonderlijke opstelling verkrijgbaar.
De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. Het gebruik van verschillende energievoedingsmogelijkheden, zoals het bijbehorende voedingssysteem Sirius 3RV29, vermindert de bedrading van het hoofdstroomcircuit aanzienlijk.
De tijdrelais 3RV2 nemen de plaats in van de beproefde 3RP15-serie.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
