Siemens 3RV2011-4AA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 10 - 16 A Schakelspanning (max.): 690 kopen ? Conrad Electronic

Een zwarte en grijze Siemens-vermogensschakelaar met een draaiknop aan de voorkant, gebruikt voor het schakelen van elektrische circuits.

Afbeelding vergelijkbaar

Blik in een bedrijf: Links een open schakelkast met kabels en modules, rechts een natte glasplaat met onscherpe machines op de achtergrond.

'Accessoire-schema voor schakelapparatuur: Dwarsliggende, zijdelingse hulpschakelaar, spanningsval-, meld-, scheidings-, aansluitblok.'

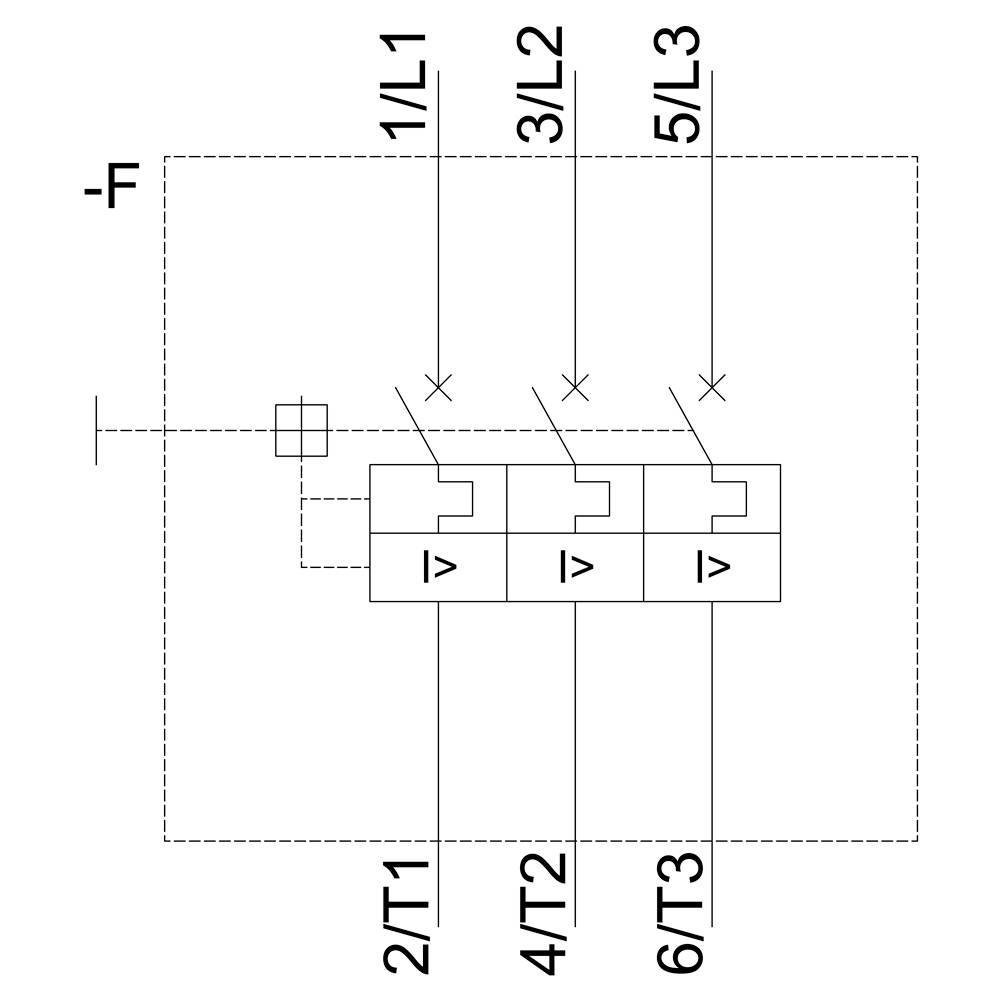

Bedradingsschema van een driefasige overbelastingsbeveiligingsschakelaar met drie schakelaars (1/L1, 3/L2, 5/L3) en uitgangen (2/T1, 4/T2, 6/T3).

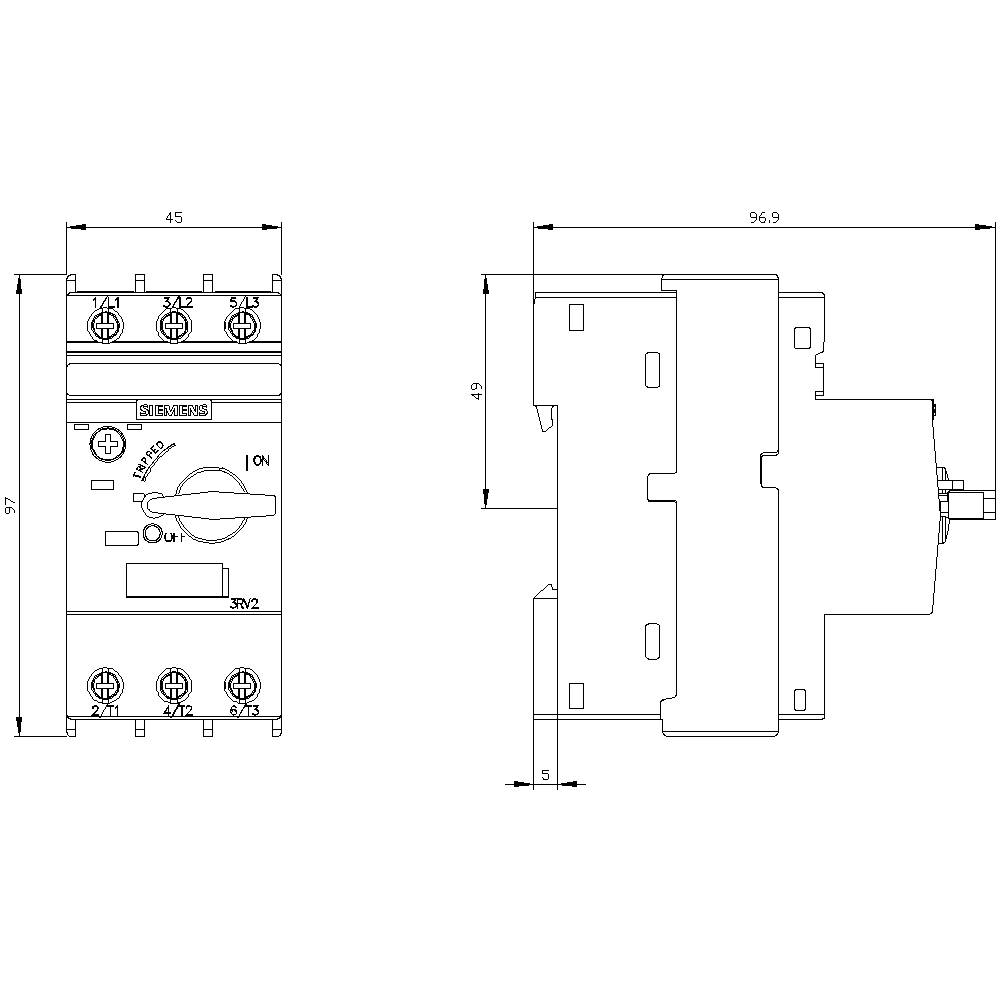

'Technische tekening van een schakelaar met zijaanzicht. Afmetingen: breedte 45 mm, hoogte 97 mm, diepte 96,9 mm.'

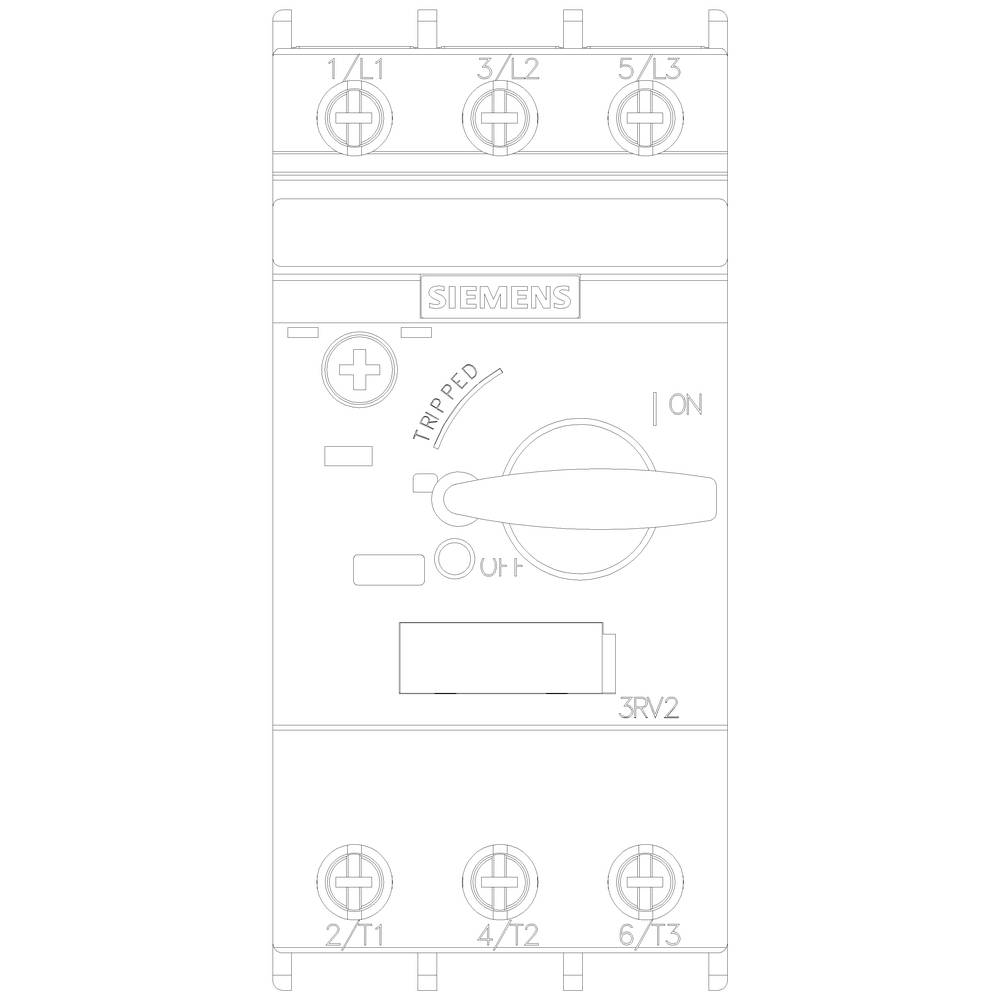

'Tekening van een Siemens-beschermschakelaar met schakelstand "ON" en gemarkeerde aansluitingen 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3.'

1/6

Afbeelding vergelijkbaar

Soortnaam

Vermogensschakelaar

Instelbereik stroomsterkte (max.)

16 A

Aansluiting

Schroeven

Type

3RV2011-4AA10

Bouwgrootte

S00

Datasheet (PDF)

Morgen leverbaar

2 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 74,37 / Stuk)

€ 74,37

excl. btw

Slechts 2 Stuk(s) beschikbaar

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Uitvoering: voor motorbescherming
Uitvoering van de schroefdraad: M3
Gewicht: 358 g
Mechanische levensduur: 100.000
Elektrische levensduur: 100.000
Isolatiespanning: 690 V
Vermogensverlies: 7 W
Frequentie: 50/60 Hz

Soortnaam: Vermogensschakelaar

Type: 3RV2011-4AA10

Bouwgrootte: S00

Instelbereik stroomsterkte (min.): 10 A

Instelbereik stroomsterkte (max.): 16 A

Instelbereik (stroomsterkte): 10 - 16 A

Aantal polen: 3-polig

Schakelspanning (max.): 690 V/AC

Montagewijze: DIN-rail

Min. temperatuur: -20 °C

Max. temperatuur: +60 °C

Aansluiting: Schroeven

: IP20

Diepte: 97 mm

Breedte: 45 mm

Hoogte: 97 mm

Afm.: (b x h x d) 45 x 97 x 97 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

Gewicht: 0.36

: 45

: 97 mm

: 97 mm

: 7.5 kW

: FALSE

: 16 A

: FALSE

: 3

: 690-690 V

: 10-16 A

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 4 kW

: 55 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Instelbereik stroomsterkte (max.)

Instelbereik stroomsterkte (min.)

Siemens 3RV1011-0JA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.7 - 1 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1702444

1 A

0.7 A

Siemens 3RV1011-0AA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.11 - 0.16 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745448

0.16 A

0.11 A

Siemens 3RV1011-0AA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.11 - 0.16 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745449

0.16 A

0.11 A

Siemens 3RV1011-0BA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.14 - 0.2 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745450

0.2 A

0.14 A

Siemens 3RV1011-0BA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.14 - 0.2 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745452

0.2 A

0.14 A

Siemens 3RV1011-0CA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.18 - 0.25 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745453

0.25 A

0.18 A

Siemens 3RV1011-0DA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.22 - 0.32 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745454

0.32 A

0.22 A

Siemens 3RV1011-0EA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.28 - 0.4 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745455

0.4 A

0.28 A

Siemens 3RV1011-0FA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.35 - 0.5 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745456

0.5 A

0.35 A

Siemens 3RV1011-0GA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.45 - 0.63 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745457

0.63 A

0.45 A

Documenten en downloads

Datablad

Datablad 1430992 Siemens 3RV2011-4AA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 10 - 16 A Schakelspanning (max.): 690

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1430992 Siemens 3RV2011-4AA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 10 - 16 A Schakelspanning (max.): 690

Omschrijving

Vermogensschakelaar maat S00 voor motorbeveiliging, Class 10 A-uitschakelspoel 1,1 - 16 A N-uitschakelspoel 208 A. Schroefaansluiting. Standaard schakelvermogen. Vermogensschakelaar Sirius 3RV2 voor motorbeveiliging voor veilig uitschakelen bij kortsluiting en bescherming van de verbruiker en installatie tegen overbelasting, en voor een veilige scheiding van de installatie van het net.
De compacte en klimaatbestendige vermogensschakelaars zijn door hun geringe warmteafgifte geoptimaliseerd voor verdeling naar consumenten, en natuurlijk ook voor IE3/IE4-motoren. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX resp. IEC Ex) zijn vanzelfsprekend.
Er zijn apparaatvarianten beschikbaar voor motorbeveiliging (ook met overbelastingsrelais-functie), systeembeveiliging, kortsluitbeveiliging van startcombinaties, transformatorbeveiliging, als hoofd- en NOODSTOP-schakelaar en voor gebruik in IT-netwerken. Ze zijn met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting en voor afzonderlijke opstelling verkrijgbaar.
De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. Het gebruik van verschillende energievoedingsmogelijkheden, zoals het bijbehorende voedingssysteem Sirius 3RV29, vermindert de bedrading van het hoofdstroomcircuit aanzienlijk.
De tijdrelais 3RV2 nemen de plaats in van de beproefde 3RP15-serie.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
