Siemens 3RV2011-1JA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 7 - 10 A Schakelspanning (max.): 690 V kopen ? Conrad Electronic

Een zwarte en grijze Siemens-vermogensschakelaar met een draaiknop aan de voorkant, gebruikt voor het schakelen van elektrische circuits.

Afbeelding vergelijkbaar

Een schakelpaneel met zichtbare kabels, schakelingen en bedieningselementen staat naast een glazen ruit bedekt met waterdruppels.

'Monteerbare accessoires' diagram toont elektrische componenten en hun verbinding: hulpschakelaar, meldcontact, scheidingsschakelaar. Genummerde onderdelen verduidelijken compatibiliteit en toepassingsgebieden.

Schakelschema van een driefasige contactor met zekering linksboven. Labels: 1/L1, 3/L2, 5/L3 voor ingangen; 2/T1, 4/T2, 6/T3 voor uitgangen.

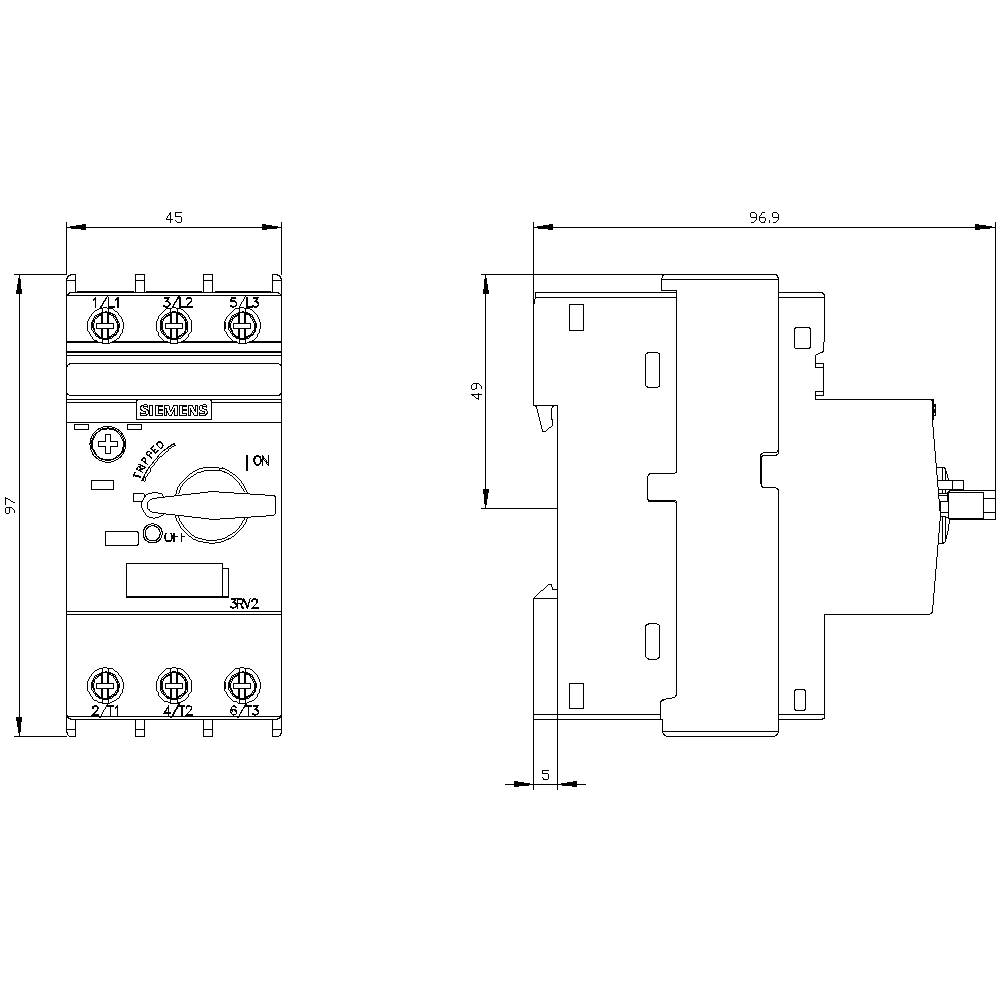

Tekeningen van een elektrische schakelaar in voor- en zijaanzicht met nauwkeurige afmetingen in millimeters voor technische specificaties.

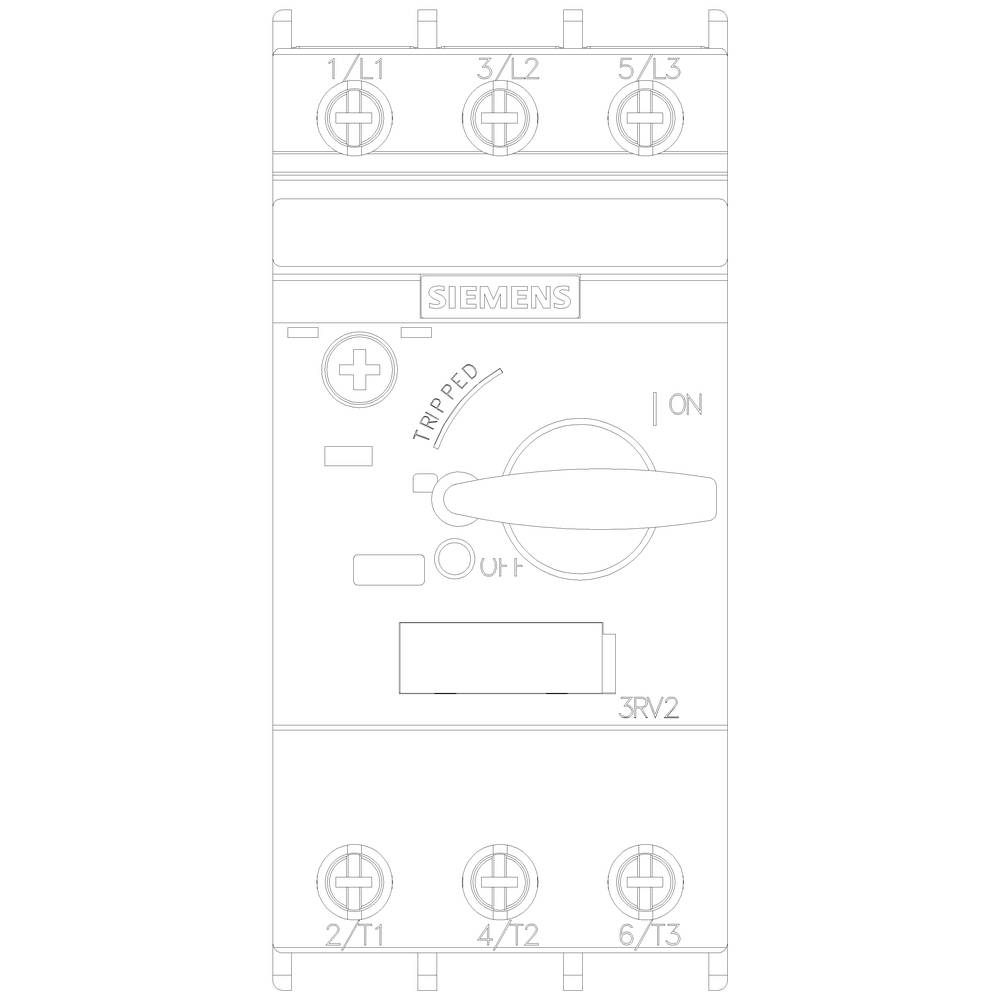

'Siemens vermogensschakelaar, vooraanzicht, toont schakelaar met aanduiding voor Aan/Uit en Uitgeschakelde status, aansluitklemmen boven en beneden'

1/6

Afbeelding vergelijkbaar

Soortnaam

Vermogensschakelaar

Instelbereik stroomsterkte (max.)

10 A

Aansluiting

Schroeven

Type

3RV2011-1JA10

Bouwgrootte

S00

Datasheet (PDF)

Morgen leverbaar

10 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 77,68 / Stuk)

€ 77,68

excl. btw

Slechts 10 Stuk(s) beschikbaar

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Uitvoering: voor motorbescherming
Uitvoering van de schroefdraad: M3
Gewicht: 349 g
Mechanische levensduur: 100.000
Elektrische levensduur: 100.000
Isolatiespanning: 690 V
Vermogensverlies: 7 W
Frequentie: 50/60 Hz

Soortnaam: Vermogensschakelaar

Type: 3RV2011-1JA10

Bouwgrootte: S00

Instelbereik stroomsterkte (min.): 7 A

Instelbereik stroomsterkte (max.): 10 A

Instelbereik (stroomsterkte): 7 - 10 A

Aantal polen: 3-polig

Schakelspanning (max.): 690 V/AC

Montagewijze: DIN-rail

Min. temperatuur: -20 °C

Max. temperatuur: +60 °C

Aansluiting: Schroeven

: IP20

Diepte: 97 mm

Breedte: 45 mm

Hoogte: 97 mm

Afm.: (b x h x d) 45 x 97 x 97 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 45

: 97 mm

: 97 mm

: 4 kW

: FALSE

: 10 A

: FALSE

: 3

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 2.2 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Instelbereik stroomsterkte (max.)

Instelbereik stroomsterkte (min.)

Siemens 3RV1011-0JA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.7 - 1 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1702444

1 A

0.7 A

Siemens 3RV1011-0AA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.11 - 0.16 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745448

0.16 A

0.11 A

Siemens 3RV1011-0AA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.11 - 0.16 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745449

0.16 A

0.11 A

Siemens 3RV1011-0BA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.14 - 0.2 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745450

0.2 A

0.14 A

Siemens 3RV1011-0BA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.14 - 0.2 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745452

0.2 A

0.14 A

Siemens 3RV1011-0CA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.18 - 0.25 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745453

0.25 A

0.18 A

Siemens 3RV1011-0DA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.22 - 0.32 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745454

0.32 A

0.22 A

Siemens 3RV1011-0EA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.28 - 0.4 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745455

0.4 A

0.28 A

Siemens 3RV1011-0FA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.35 - 0.5 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745456

0.5 A

0.35 A

Siemens 3RV1011-0GA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.45 - 0.63 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745457

0.63 A

0.45 A

Documenten en downloads

Datablad

Datablad 1431133 Siemens 3RV2011-1JA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 7 - 10 A Schakelspanning (max.): 690 V

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1431133 Siemens 3RV2011-1JA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 7 - 10 A Schakelspanning (max.): 690 V

Omschrijving

Vermogensschakelaar maat S00 voor motorbeveiliging, Class 10 spanningsbeveiliging 7 - 10 A kortsluitingsbeveiliging 130 A schroefaansluiting standaard schakelvermogen. Vermogensschakelaar Sirius 3RV2 voor motorbeveiliging voor veilig uitschakelen bij kortsluiting en bescherming van de verbruiker en installatie tegen overbelasting, en voor een veilige scheiding van de installatie van het net.
De compacte en klimaatbestendige vermogensschakelaars zijn door hun geringe warmteafgifte geoptimaliseerd voor verdeling naar consumenten, en natuurlijk ook voor IE3/IE4-motoren. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX resp. IEC Ex) zijn vanzelfsprekend.
Er zijn apparaatvarianten beschikbaar voor motorbeveiliging (ook met overbelastingsrelais-functie), systeembeveiliging, kortsluitbeveiliging van startcombinaties, transformatorbeveiliging, als hoofd- en NOODSTOP-schakelaar en voor gebruik in IT-netwerken. Ze zijn met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting en voor afzonderlijke opstelling verkrijgbaar.
De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. Het gebruik van verschillende energievoedingsmogelijkheden, zoals het bijbehorende voedingssysteem Sirius 3RV29, vermindert de bedrading van het hoofdstroomcircuit aanzienlijk.
De tijdrelais 3RV2 nemen de plaats in van de beproefde 3RP15-serie.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
