Siemens 3RV2011-1FA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 3.5 - 5 A Schakelspanning (max.): 690 kopen ? Conrad Electronic

Een grijze elektrische vermogensschakelaar met een draaiende hendel in het midden. Boven en onder zijn aansluitklemmen zichtbaar.

Afbeelding vergelijkbaar

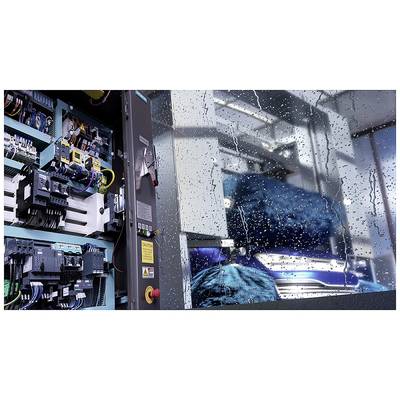

'Zicht op open machineregelingssysteem met elektronische componenten links; op de achtergrond een regennat raamzicht op productiemachines.'

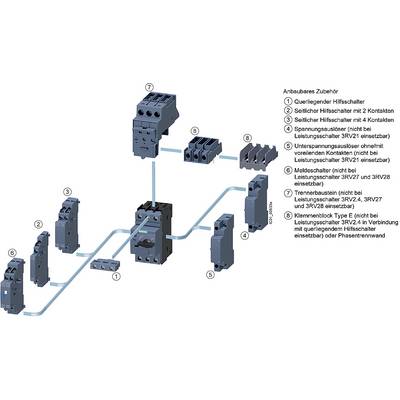

'Monteerbaar toebehoren' diagram toont elektrische componenten en verbindingen, genummerd: Dwars geplaatste hulpschakelaar, meldschakelaar etc. voor vermogensschakelaar 3RV2.

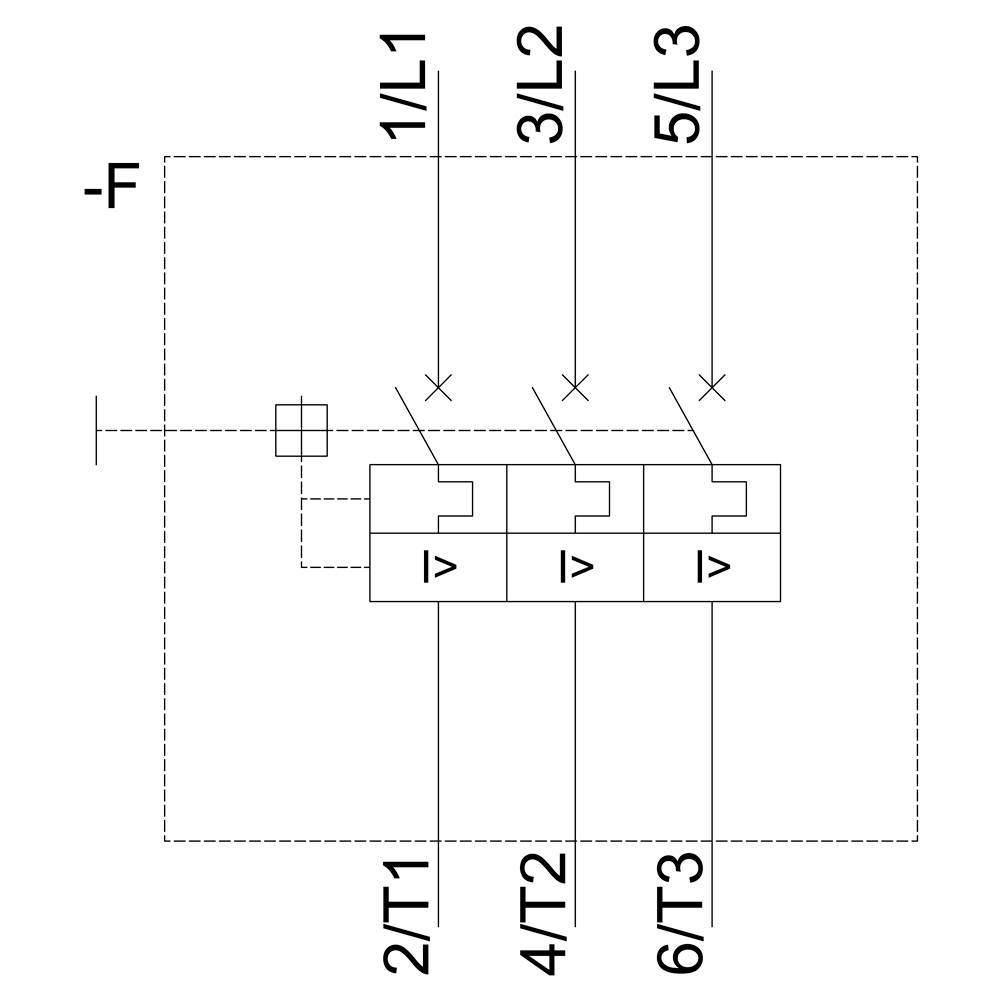

Schakelschema van een driepolige vermogensschakelaar. Toont ingangsklemmen 1/L1, 3/L2, 5/L3 en uitgangsklemmen 2/T1, 4/T2, 6/T3.

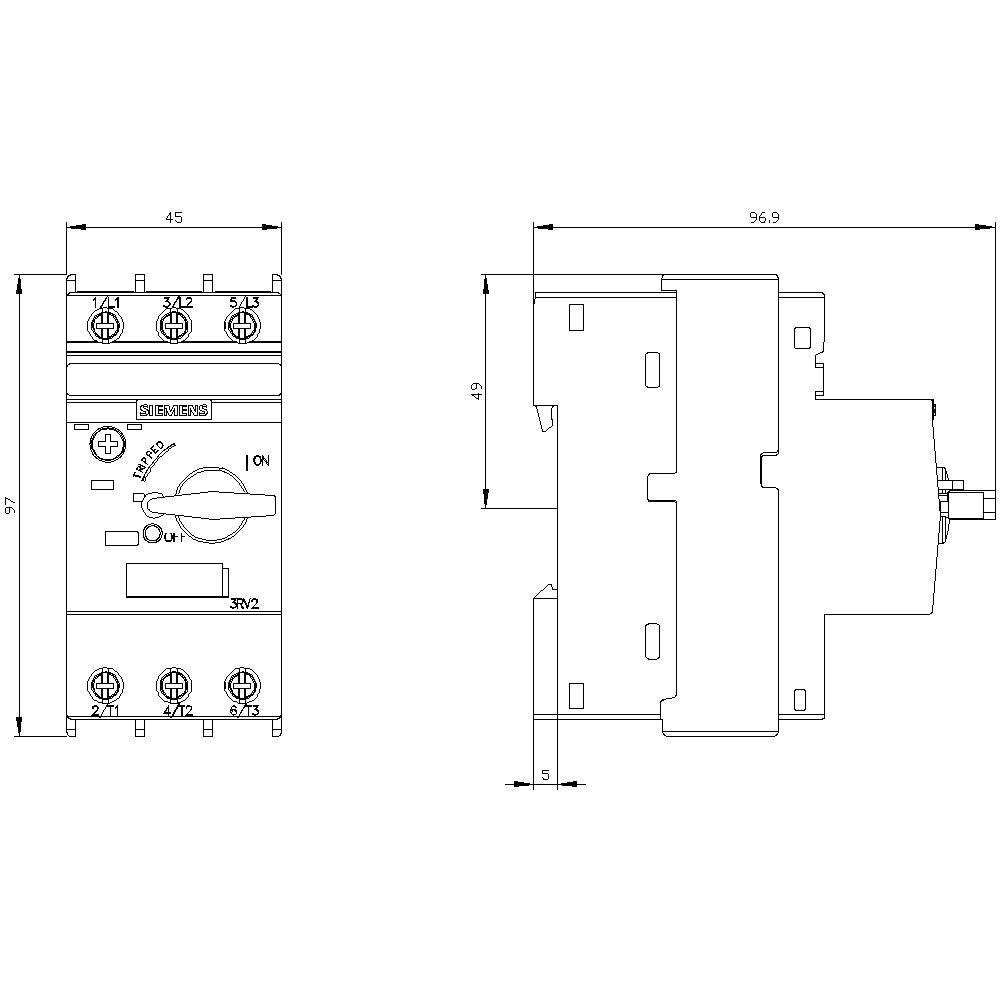

'Technische tekening van een schakelaar met afmetingen: breedte 45 mm, hoogte 97 mm. Zijaanzicht toont diepte van 96,9 mm.'

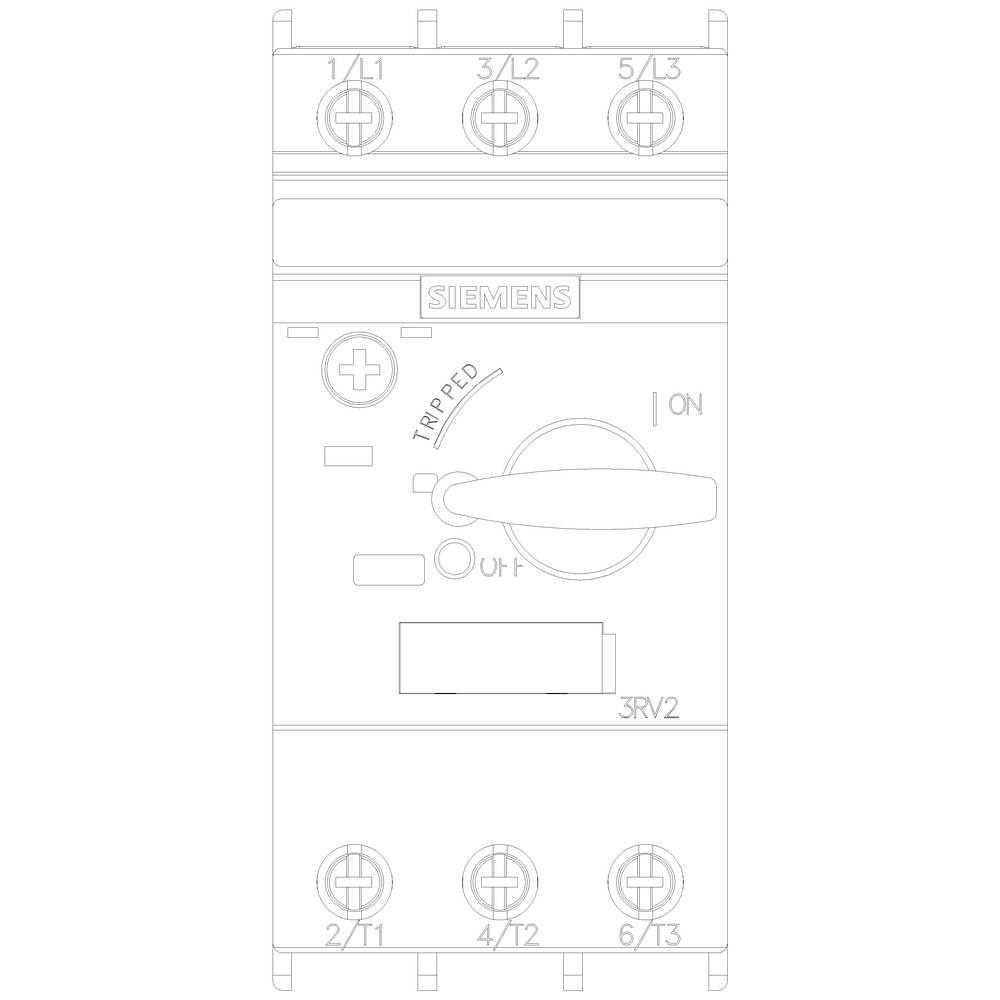

Een elektrische schakelaar van Siemens, met verschillende aansluitingen boven en onder, een centrale schakelaar met 'AAN' en 'UIT' markeringen.

1/6

Afbeelding vergelijkbaar

Soortnaam

Vermogensschakelaar

Instelbereik stroomsterkte (max.)

5 A

Aansluiting

Schroeven

Type

3RV2011-1FA10

Bouwgrootte

S00

Datasheet (PDF)

Leverbaar di. 4 aug.

7 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 67,76 / Stuk)

€ 67,76

excl. btw

Slechts 7 Stuk(s) beschikbaar

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Permanente stroomsterkte: 5 A
Mechanische levensduur van de hoofdcontacten: 100.000 schakelcycli
Max. kabeldoorsnede (eendraads of meerdraads): 4 mm²
Max. kabeldoorsnede flexibel (fijnaderig): 2,5 mm²

Soortnaam: Vermogensschakelaar

Type: 3RV2011-1FA10

Bouwgrootte: S00

Instelbereik stroomsterkte (min.): 3.5 A

Instelbereik stroomsterkte (max.): 5 A

Instelbereik (stroomsterkte): 3.5 - 5 A

Aantal polen: 3-polig

Schakelspanning (max.): 690 V/AC

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Min. temperatuur: -20 °C

Max. temperatuur: +60 °C

Aansluiting: Schroeven

: IP20

Diepte: 97 mm

Breedte: 45 mm

Hoogte: 97 mm

Afm.: (b x h x d) 45 x 97 x 97 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 45

: 97 mm

: 97 mm

: 1.5 kW

: FALSE

: 5 A

: FALSE

: 3

: 690-690 V

: 3.5-5 A

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 1.1 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Instelbereik stroomsterkte (max.)

Instelbereik stroomsterkte (min.)

Siemens 3RV1011-0JA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.7 - 1 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1702444

1 A

0.7 A

Siemens 3RV1011-0AA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.11 - 0.16 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745448

0.16 A

0.11 A

Siemens 3RV1011-0AA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.11 - 0.16 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745449

0.16 A

0.11 A

Siemens 3RV1011-0BA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.14 - 0.2 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745450

0.2 A

0.14 A

Siemens 3RV1011-0BA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.14 - 0.2 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745452

0.2 A

0.14 A

Siemens 3RV1011-0CA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.18 - 0.25 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745453

0.25 A

0.18 A

Siemens 3RV1011-0DA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.22 - 0.32 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745454

0.32 A

0.22 A

Siemens 3RV1011-0EA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.28 - 0.4 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745455

0.4 A

0.28 A

Siemens 3RV1011-0FA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.35 - 0.5 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745456

0.5 A

0.35 A

Siemens 3RV1011-0GA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.45 - 0.63 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745457

0.63 A

0.45 A

Documenten en downloads

Datablad

Datablad 1741895 Siemens 3RV2011-1FA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 3.5 - 5 A Schakelspanning (max.): 690

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1741895 Siemens 3RV2011-1FA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 3.5 - 5 A Schakelspanning (max.): 690

Omschrijving

Vermogensschakelaar grootte S00 voor motorbeveiliging Class 10 spanningsbeveiliging 3,5 - 5 A kortsluitingsbeveiliging 65 A schroefaansluiting standaard schakelvermogen. Vermogensschakelaar Sirius 3RV2 voor motorbeveiliging voor veilig uitschakelen bij kortsluiting en bescherming van de verbruiker en installatie tegen overbelasting en voor een veilige scheiding van de installatie van het net.
De compacte en klimaatvriendelijkste vermogensschakelaars zijn door hun geringe afvalwarmte geoptimaliseerd voor gebruik in consumentencompartimenten, natuurlijk ook voor IE3/IE4-motoren en ook voor het schakelen van gelijkstroom. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX resp. IEC Ex) zijn vanzelfsprekend.
Er zijn apparaatvarianten beschikbaar voor motorbeveiliging (ook met overbelastingsrelais-functie), systeembeveiliging, kortsluitbeveiliging van startcombinaties, transformatorbeveiliging, als hoofd- en NOODSTOP-schakelaar en voor gebruik in IT-netwerken. Ze zijn met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting en voor afzonderlijke opstelling verkrijgbaar.
De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. Het gebruik van verschillende energievoedingsmogelijkheden, zoals het bijbehorende voedingssysteem Sirius 3RV29, vermindert de bedrading van het hoofdstroomcircuit aanzienlijk.
De tijdrelais 3RV2 nemen de plaats in van de beproefde 3RP15-serie.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
