Siemens 3RV2311-1KC20 Vermogensschakelaar 1 stuk(s) Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 106 x 97 mm kopen ? Conrad Electronic

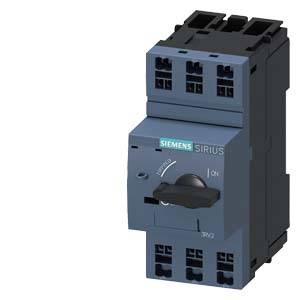

Een Siemens schakelaar uit de SIRIUS-serie in donkere kleur, voor het aansturen van elektrische belastingen in industriële toepassingen.

Afbeelding vergelijkbaar

Aanzicht van een productiemachine door een raam met waterdruppels. Aan de linkerkant is een schakelkast met kabels en schakelingen zichtbaar.

Een diagram toont montagetoebehorensvoor schakelaars. Genummerde componenten, zoals Dwarsliggende hulpschakelaar (7) en Scheidingscontact (8), zijn weergegeven en met elkaar verbonden.

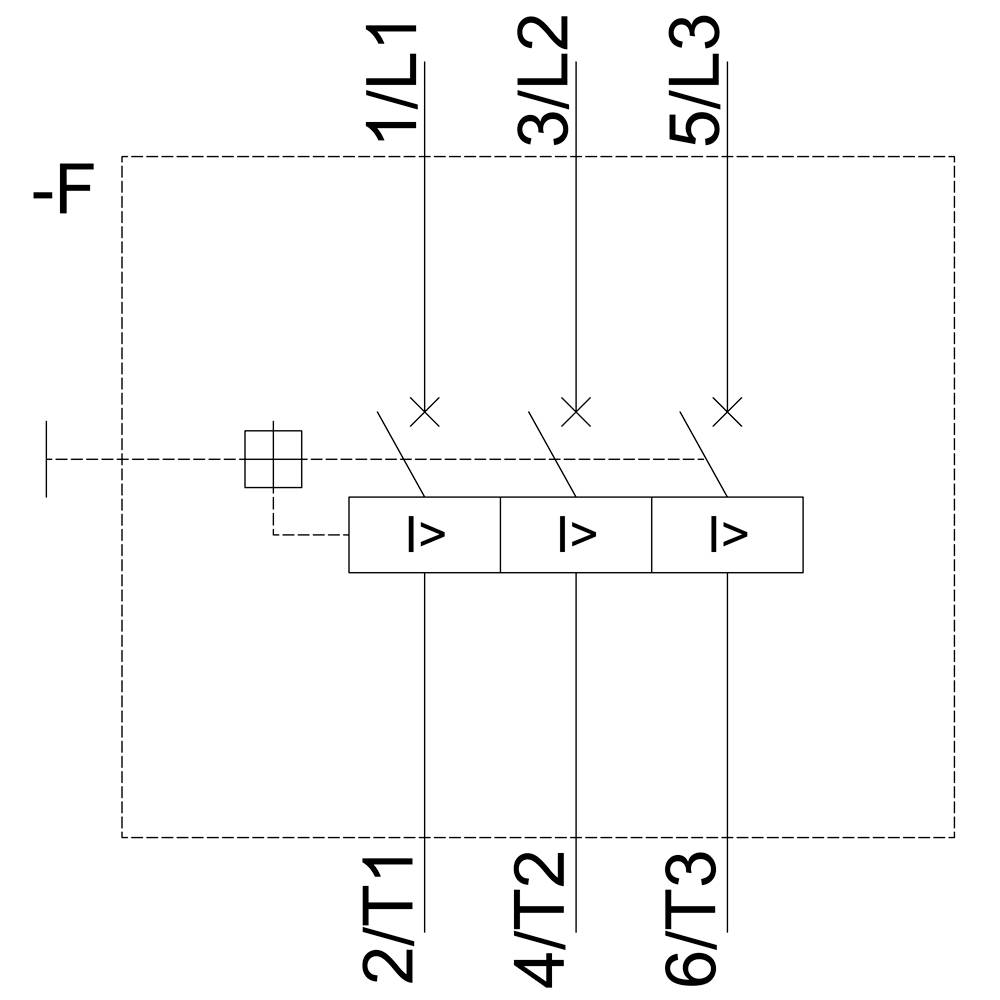

Bedradingsschema van een elektrische schakeling met contacten 1/L1, 3/L2, 5/L3 en aansluitingen 2/T1, 4/T2, 6/T3.

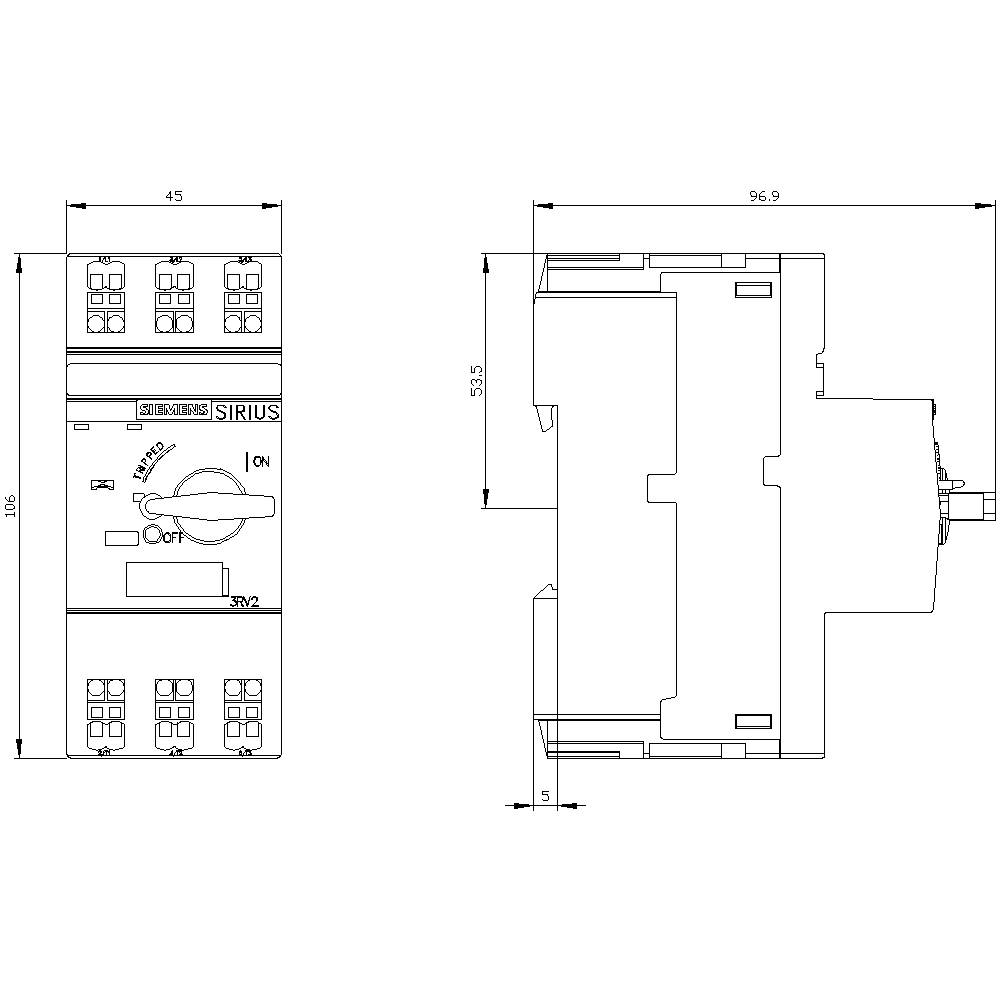

Technische tekening van een schakeltoestel met markeringen voor afmetingen in millimeters. Toont voor- en zijaanzicht met maataanduidingen.

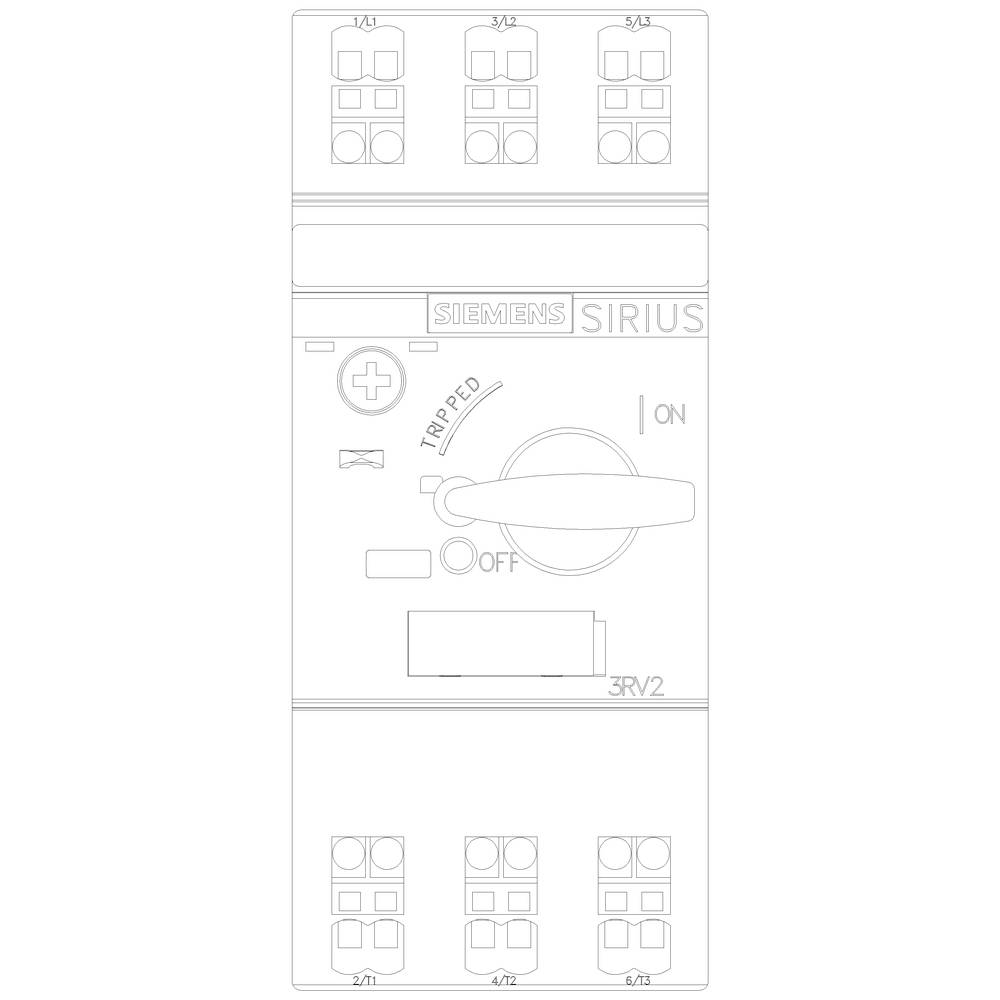

'Afbeelding van een Siemens SIRIUS 3RV2 vermogensschakelaar met een schakelaar die op 'UIT' staat. Omringd door verschillende aansluitklemmen.'

1/6

Afbeelding vergelijkbaar

Soortnaam

Vermogensschakelaar

Aansluiting

Trekveeraansluiting

Type

3RV2311-1KC20

Bouwgrootte

S00

Aantal polen

3-polig

Datasheet (PDF)

Leverbaar vr. 9 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 90,90 / Stuk)

€ 90,90

excl. btw

Gratis verzending*

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Duurstroom: 12.5 A
Mechanische levensduur van de hoofdcontacten: 100.000 schakelcycli
Max. kabeldoorsnede (eendraads of meerdraads): 4 mm²
Max. kabeldoorsnede flexibel (fijnaderig): 2,5 mm²

Soortnaam: Vermogensschakelaar

Type: 3RV2311-1KC20

Bouwgrootte: S00

Aantal polen: 3-polig

Schakelspanning (max.): 690 V/AC

Geschikt voor serie: Siemens serie Sirius

Geschikt voor merk: Siemens

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Min. temperatuur: -20 °C

Max. temperatuur: +60 °C

Bijzonderheden: Met hulpcontact

Aansluiting: Trekveeraansluiting

: IP20

Diepte: 97 mm

Breedte: 45 mm

Hoogte: 106 mm

Afm.: (b x h x d) 45 x 106 x 97 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 45

: 106 mm

: 97 mm

: 5.5 kW

: FALSE

: 12.5 A

: FALSE

: 3

: 690-690 V

: IP20

: FALSE

: Spring clamp connection

: Turn button

: Magnetic

: 3 kW

: 100 kA

: FALSE

: Built-in device fixed built-in technique

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Instelbereik stroomsterkte (max.)

Instelbereik stroomsterkte (min.)

Siemens 3RV1011-0JA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.7 - 1 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1702444

1 A

0.7 A

Siemens 3RV1011-0AA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.11 - 0.16 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745448

0.16 A

0.11 A

Siemens 3RV1011-0AA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.11 - 0.16 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745449

0.16 A

0.11 A

Siemens 3RV1011-0BA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.14 - 0.2 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745450

0.2 A

0.14 A

Siemens 3RV1011-0BA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.14 - 0.2 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745452

0.2 A

0.14 A

Siemens 3RV1011-0CA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.18 - 0.25 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745453

0.25 A

0.18 A

Siemens 3RV1011-0DA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.22 - 0.32 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745454

0.32 A

0.22 A

Siemens 3RV1011-0EA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.28 - 0.4 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745455

0.4 A

0.28 A

Siemens 3RV1011-0FA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.35 - 0.5 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745456

0.5 A

0.35 A

Siemens 3RV1011-0GA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.45 - 0.63 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745457

0.63 A

0.45 A

Documenten en downloads

Datablad

Datablad 1741061 Siemens 3RV2311-1KC20 Vermogensschakelaar 1 stuk(s) Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 106 x 97 mm

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1741061 Siemens 3RV2311-1KC20 Vermogensschakelaar 1 stuk(s) Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 106 x 97 mm

Omschrijving

Vermogensschakelaar grootte S00 voor startcombinatie nominale stroom 12,5 A kortsluitingsbeveiliging 163 A lasklemaansluiting standaard schakelvermogen. Vermogensschakelaar Sirius 3RV2 voor startcombinatie voor veilige bescherming van de verbruiker bij kortsluiting en voor een veilige scheiding van het net.
De compacte en klimaatvriendelijkste vermogensschakelaars zijn door hun geringe afvalwarmte geoptimaliseerd voor gebruik in consumentencompartimenten, natuurlijk ook voor IE3/IE4-motoren en ook voor het schakelen van gelijkstroom. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX resp. IEC Ex) zijn vanzelfsprekend.
Er zijn apparaatvarianten beschikbaar voor motorbeveiliging (ook met overbelastingsrelais-functie), systeembeveiliging, kortsluitbeveiliging van startcombinaties, transformatorbeveiliging, als hoofd- en NOODSTOP-schakelaar en voor gebruik in IT-netwerken. Ze zijn met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting en voor afzonderlijke opstelling verkrijgbaar.
De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. Het gebruik van verschillende energievoedingsmogelijkheden, zoals het bijbehorende voedingssysteem Sirius 3RV29, vermindert de bedrading van het hoofdstroomcircuit aanzienlijk.
De tijdrelais 3RV2 nemen de plaats in van de beproefde 3RP15-serie.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
