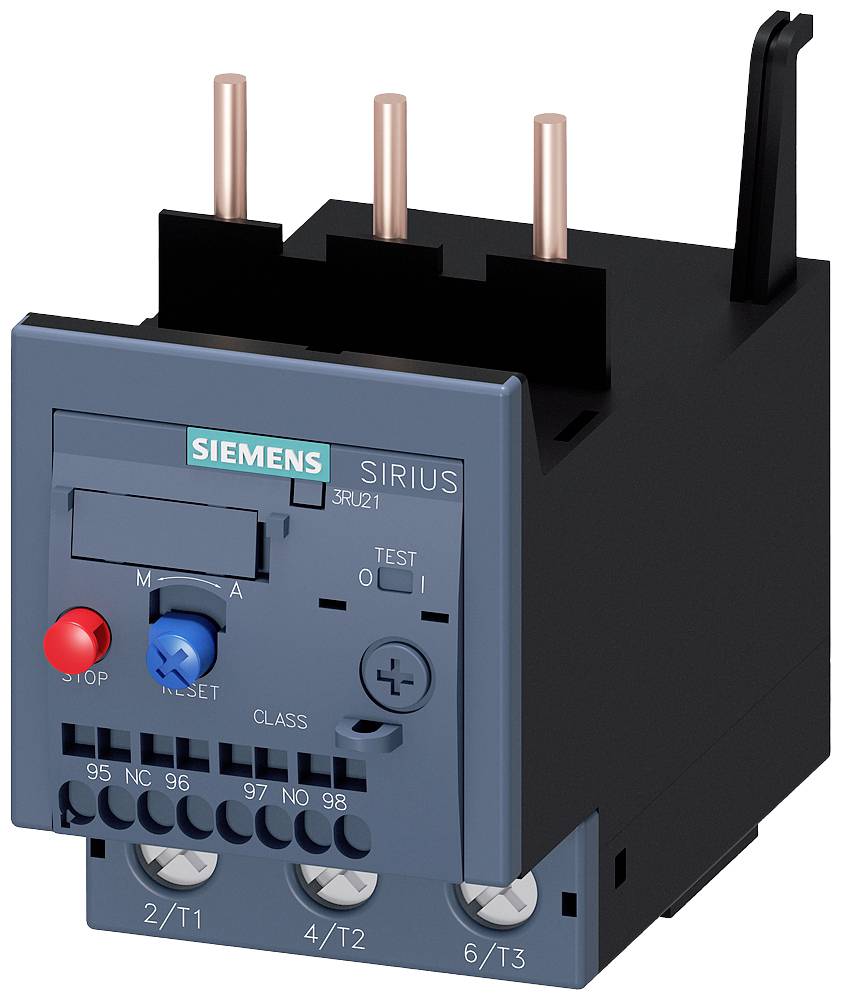

Siemens 3RU2136-1JD0 Overbelastingsrelais 690 V/AC 1x NC, 1x NO Overlast 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Overbelastingsrelais
Functies
Overlast
Max. voedingsspanning
690 V/AC
Contactsoort
1x NC
1x NO
Schakelspanning (max.)
690 V/AC
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal (Set(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 80,98
3
3% = € 2,24
€ 78,74
5
4% = € 3,14
€ 77,84
10
5% = € 3,74
€ 77,24
25
5% = € 4,41
€ 76,57
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 80,98 / Stuk)
€ 80,98
excl. btw
& Inclusief 14 dagen retourrecht
Technische specificaties
- Bevestigingswijze: contactormontage
- Soort aansluitbare kabeldiameters / bij AWG-leidingen / voor hoofdcontacten: 2x (18... 2), 1x (18... 1)
- Soort aansluitbare kabeldiameters / bij AWG-leidingen / voor hulpcontacten: 2x (20... 14)
- Soort aansluitbare kabeldiameters / voor hoofdcontacten / fijndradig / met adereindbewerking: 2x (1... 25 mmm), 1x (1... 35 mmm)
- Soort aansluitbare kabeldiameters / voor hulpcontacten / fijndradig / met adereindbewerking: 2x (0,5... 1,5 mm²)
- Soort aansluitbare kabeldiameters / voor hulpcontacten / fijndradig / zonder adereindbewerking: 2x (0,5... 2,5 mmm)
- Soort aansluitbare kabeldiameters / voor hoofdcontacten / eendraads of meerdraads: 2x (1... 35 mmm), 1x (1... 50 mmm)
- Soort aansluitbare kabeldiameters / voor hulpcontacten / eendraads of meerdraads: 2x (0,5... 2,5 mmm)
- Opstelhoogte / bij hoogte boven NN / maximaal: 2000 m.
- Uitvoering van het zekeringsinzetstuk / voor kortsluitbeveiliging van de hulpschakelaar / vereist: Zekering GG: 6 A, koppeling: 10 A.
- Activeringsklasse CLASS 10
- Grootte van de beschermer / combineerbaar / bedrijfsspecifiek: S2
- Formaat van het overbelastingsrelais: S2
- Aanraakbeveiliging tegen elektrische schokken: Vingerveilig bij verticaal contact van voren
- Bedrijfsstroom / bij AC-3 / bij 400 V: 10 A.
- Inbouwpositie: willekeurig
- Instelbare aanspreekwaarde stroom / van de stroomafhankelijke overbelastingsontspanner / beginwaarde: 7 A.
- Instelbare aanspreekwaarde stroom / van de stroomafhankelijke overbelastingsontspanner / eindwaarde: 10 A.
- Isolatiespanning / bij verontreinigingsgraad 3: 690 V/AC
- Bestand tegen spanningspieken tot 6000 V

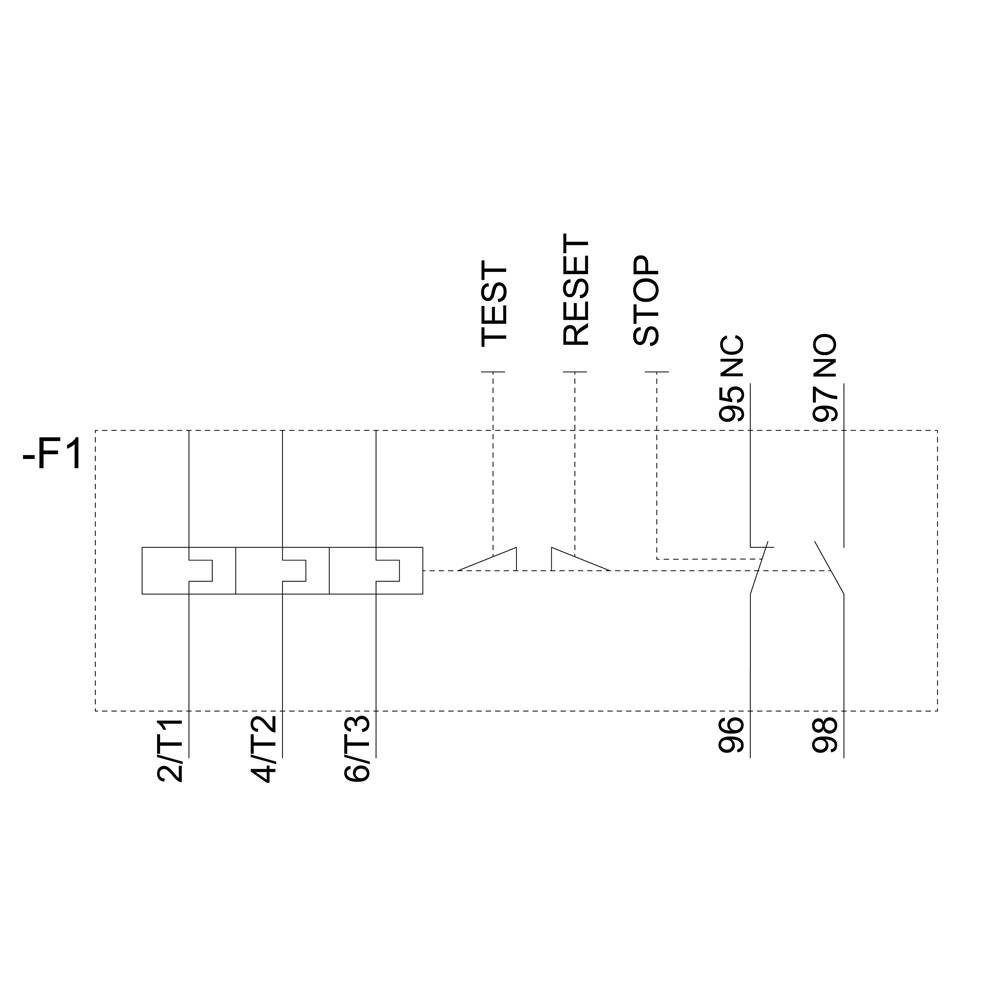

- Plaatsing van de elektrische aansluiting / voor het hoofdstroomcircuit: Boven en onder
- Aantal NO-contacten / voor hulpcontacten / opmerking: Voor de melding „geactiveerd”
- Aantal NC-contacten / voor hulpcontacten / opmerking: Voor de uitschakeling van de beschermer
- Aantrekkoppel / voor hoofdcontacten / bij schroefaansluiting / maximaal: 4,5 Nm
- Uitvoering van de weergave / voor schakeltoestand: Schuif
- Uitvoering van de schroefdraad / van de aansluitschroef / voor hoofdcontacten: M6
- Uitvoering hulpschakelaar: Geïntegreerd
- Uitvoering van de automatische zekering / voor kortsluitbeveiliging van de hulpschakelaar / vereist: 6A (ik kleiner dan 0,5 kA; u kleiner dan 260 V)
- Uitvoering van de schroevendraaierschacht: Diameter 5... 6 mm
- Uitvoering van de overbelastingsontspanner: Thermisch
- Bedrijfsfrequentie: 50 - 60 Hz
- Grootte van de schroevendraaierpunt: Pozidriv maat 2
- Maximaal toelaatbare spanning voor veilige scheiding / in netwerken met geaarde sterpunt / tussen hulp- en hulpcircuit: 415 V.
- Maximaal toelaatbare spanning voor veilige scheiding / in netwerken met niet-geaarde sterpunt / tussen hulp- en hulpcircuit: 415 V.
- Producteil / melder met activering: Ja
- Producteil / hulpschakelaar: Ja
- Producteil / RESET-toets: Ja
- Producteil / STOP-toets: Ja
- Productfunctie / Autoreset: Ja
- Productfunctie / fasestoringsherkenning: Ja
- Productfunctie / overbelastingsbeveiliging: Ja
- Vermogensverlies / bij nominale waarde stroom / bij AC / bij warme bedrijfstoestand: 7,5 W.
- Vermogensverlies / bij nominale waarde stroom / bij AC / bij warme bedrijfstoestand / per pool: 2,5 W.
- Vollaststroom (FLA) / voor 3-fasige draaistroommotor / bij 600 V: 10 A.
- Hersteltijd / na overbelastingsactivering / bij automatische reset / typisch: 10 min.
- Hersteltijd / na overbelastingsactivering / bij reset op afstand: 10 min.
- Hersteltijd / na overbelastingsactivering / bij handmatige reset: 10 min.
- Soortnaam
Overbelastingsrelais
- Type
3RU2136-1JD0
- Functies
Overlast
- Voedingsspanning
690 V/AC
- Max. voedingsspanning
690 V/AC
- Voedingsspanning
690 V/AC (max)
- Bijzonderheden
Auto/hand-schakeling
1x NC
1x NO
- Schakelspanning (max.)
690 V/AC
- Aansluiting
Schroeven
Trekveeraansluiting
- Min. temperatuur
-40 °C
- Max. temperatuur
+70 °C
IP00
IP20

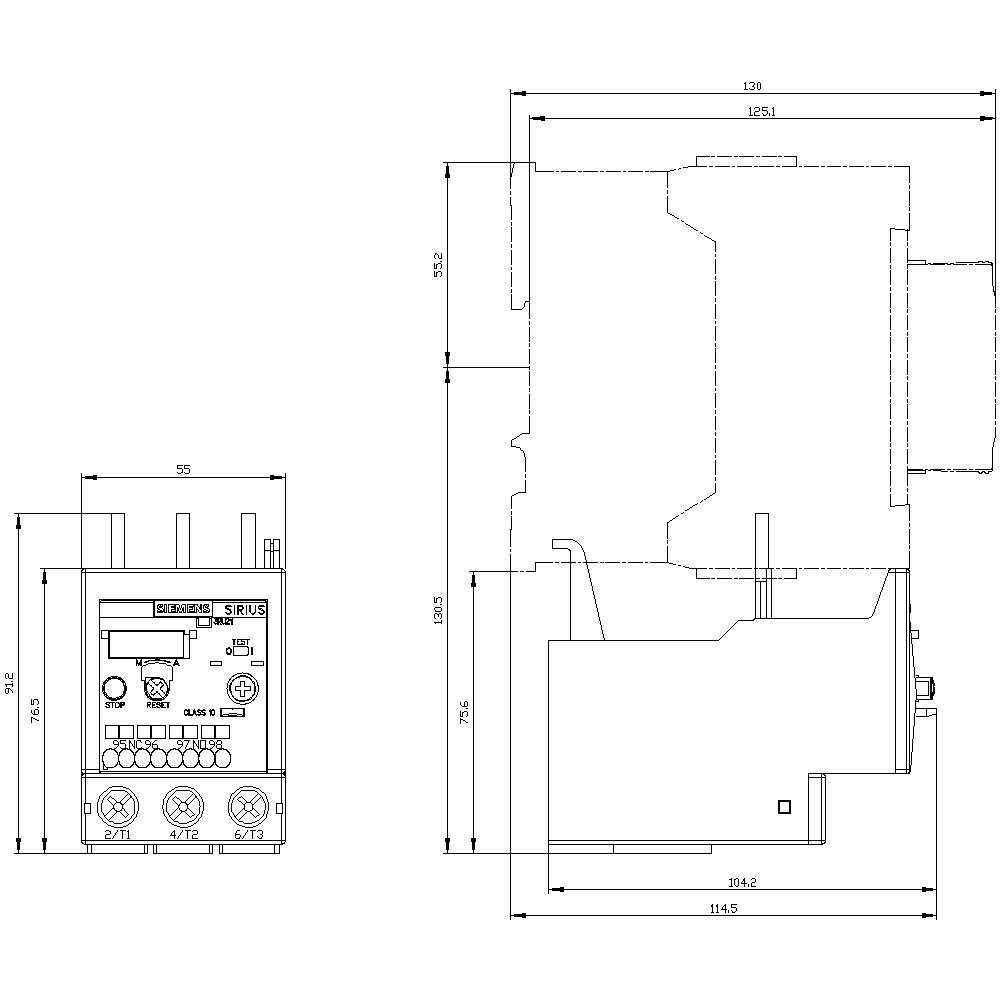

- Breedte
55 mm
- Hoogte
90 mm
- Diepte
105 mm
- Afm.
(b x h x d) 55 x 90 x 105 mm
- Inhoud
1 stuk(s)
- Conform RoHS
Ja
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2863491 Siemens 3RU2136-1JD0 Overbelastingsrelais 690 V/AC 1x NC, 1x NO Overlast 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2863491 Siemens 3RU2136-1JD0 Overbelastingsrelais 690 V/AC 1x NC, 1x NO Overlast 1 stuk(s)
Omschrijving
Overbelastingsrelais 7...10 A thermisch voor motorbeveiliging maat S2 CLASS 10-loopmontage hoofdstroomcircuit: Schroefschl. Hulpstroomcircuit: Veerkabelklem automatisch-RESET thermisch overbelastingsrelais SIRIUS 3RU2 voor stroomafhankelijke bescherming van verbruikers met normale start tegen ontoelaatbare hoge opwarming door overbelasting of faseuitval.
Deze serie is bijzonder flexibel en voordelig. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX resp. IEC Ex) zijn vanzelfsprekend.
Leverbaar met verschillende instelbereiken van de overbelastingsontspanner. Ze zijn met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting en voor afzonderlijke opstelling verkrijgbaar.

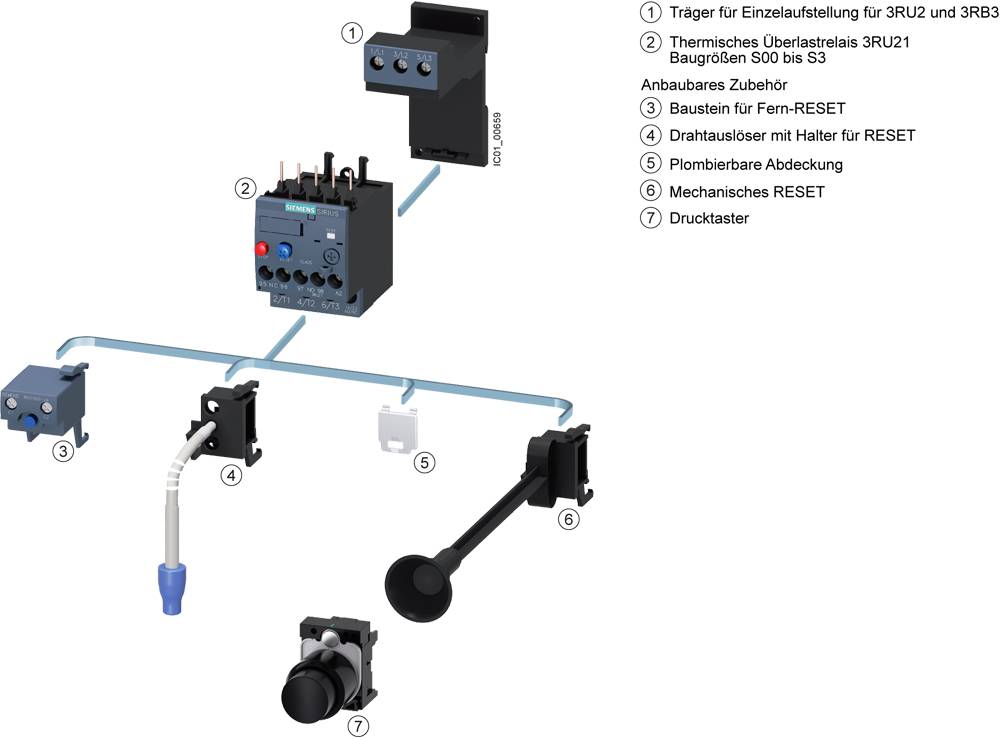

De accessoires zijn geschikt voor alle maten S00 tot S3.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
De teksten voor dit artikel zijn automatisch vertaald.
Deze serie is bijzonder flexibel en voordelig. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX resp. IEC Ex) zijn vanzelfsprekend.
Leverbaar met verschillende instelbereiken van de overbelastingsontspanner. Ze zijn met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting en voor afzonderlijke opstelling verkrijgbaar.
De accessoires zijn geschikt voor alle maten S00 tot S3.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
