Siemens 3RU2116-1HB0 Overbelastingsrelais 690 V/AC 1x NO, 1x NC 1 stuk(s) kopen ? Conrad Electronic

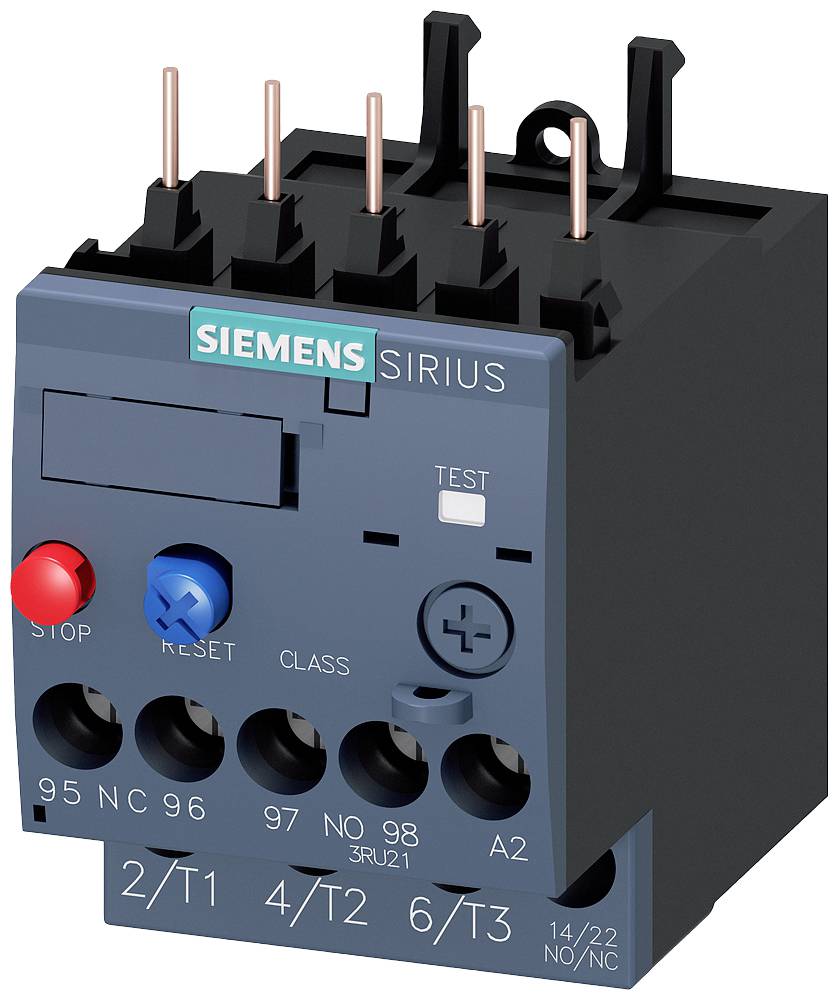

Een Siemens schakelaar uit de Sirius-serie met bedieningselementen: rode stopknop, blauwe resetknop en testknop. Modelnummer 3RU21.

Afbeelding vergelijkbaar

'Geopende schakelkast met elektrische componenten zoals schakelaars en bedrading, toont de indeling en complexiteit van de bekabeling.'

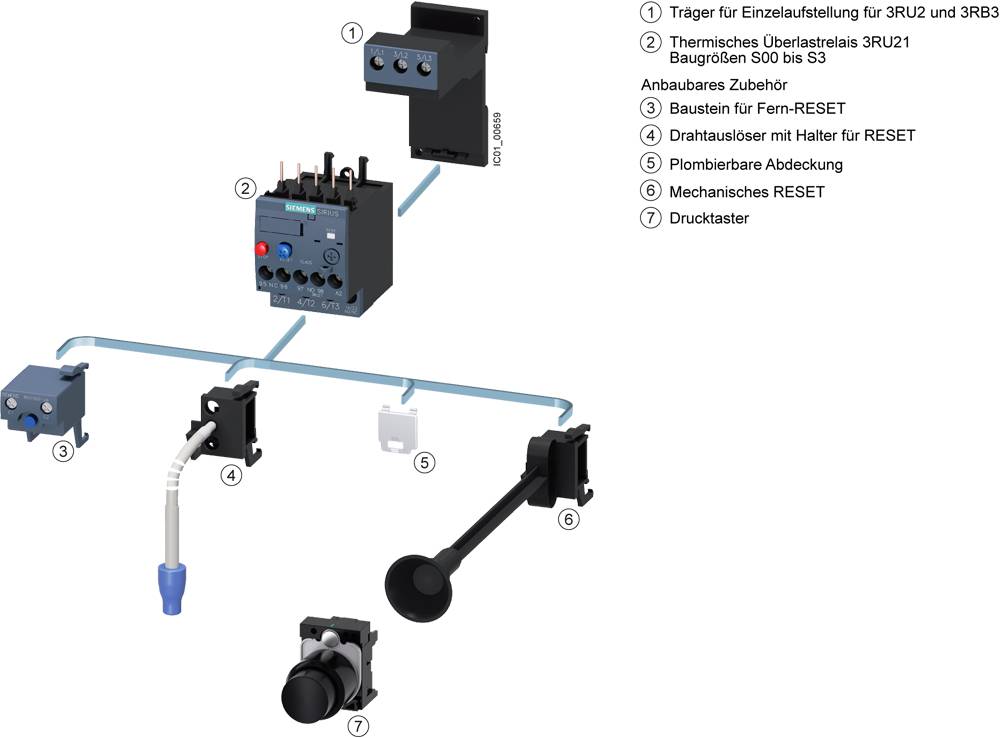

'Schema van een elektrisch sturingsmodule met componenten: drager, thermisch overbelastingsrelais, modules, afstandsreset, verzegelde afdekking, reset, drukknop.'

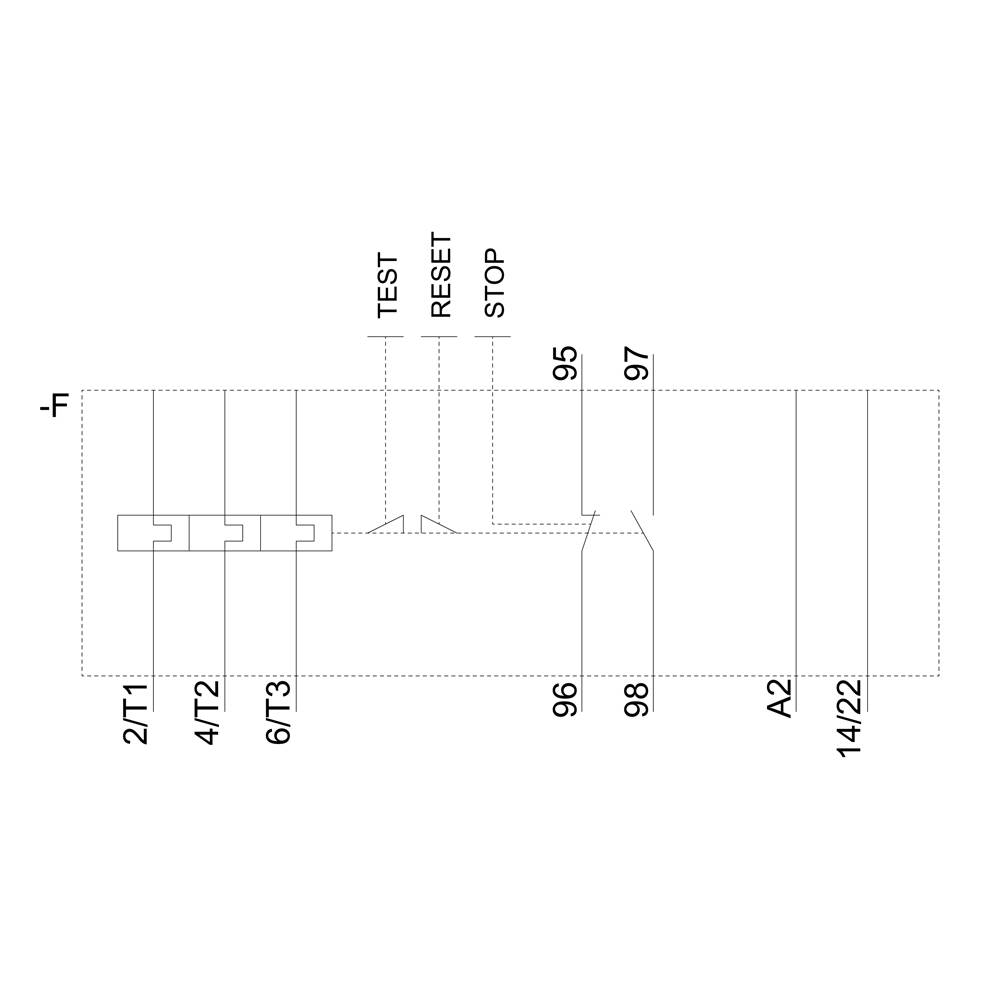

Een eenvoudige schakelschema met een reeks labels: 2/1T2, 4/1T2, 6/1T3, TEST, RESET, STOP, 95, 96, 97, A2, 14/22.

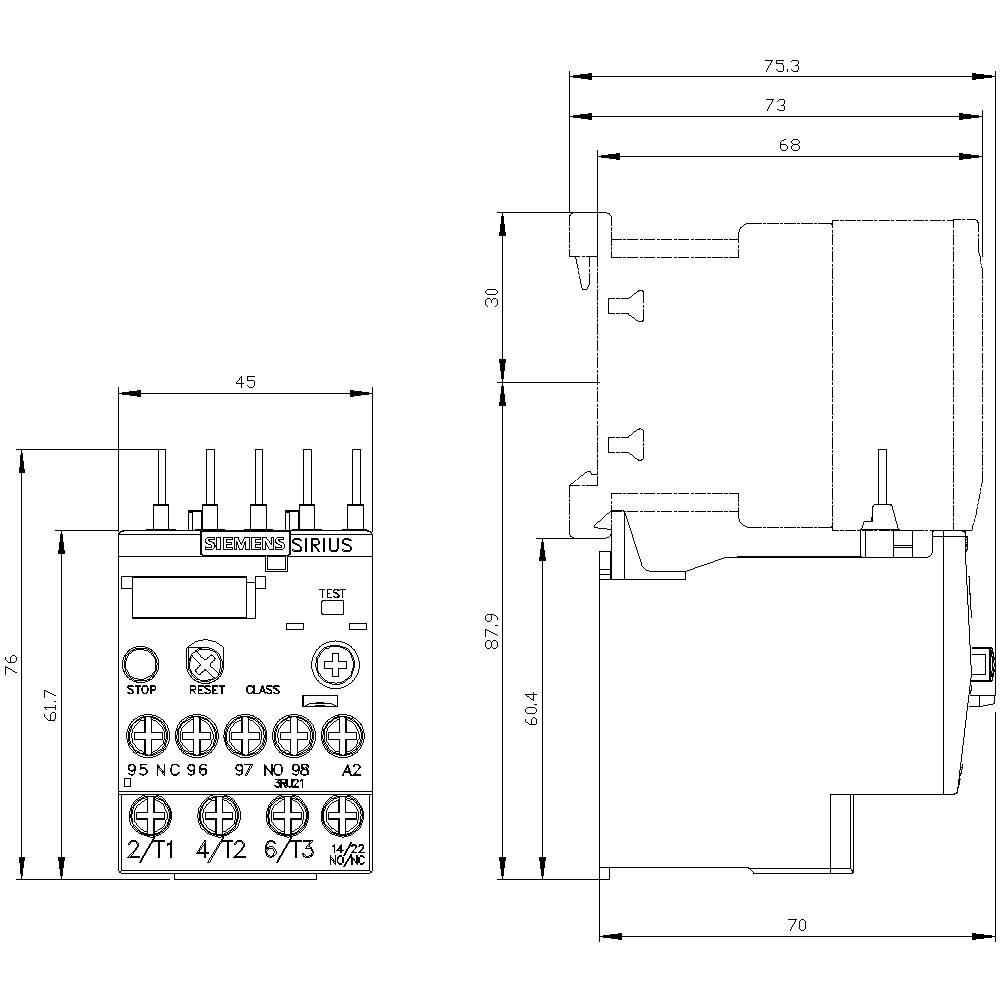

Industrierelais-schakelschema met gedetailleerde afmetingen en aansluitingen; toont voor- en zijaanzicht van het SIRIUS-stuurrelais.

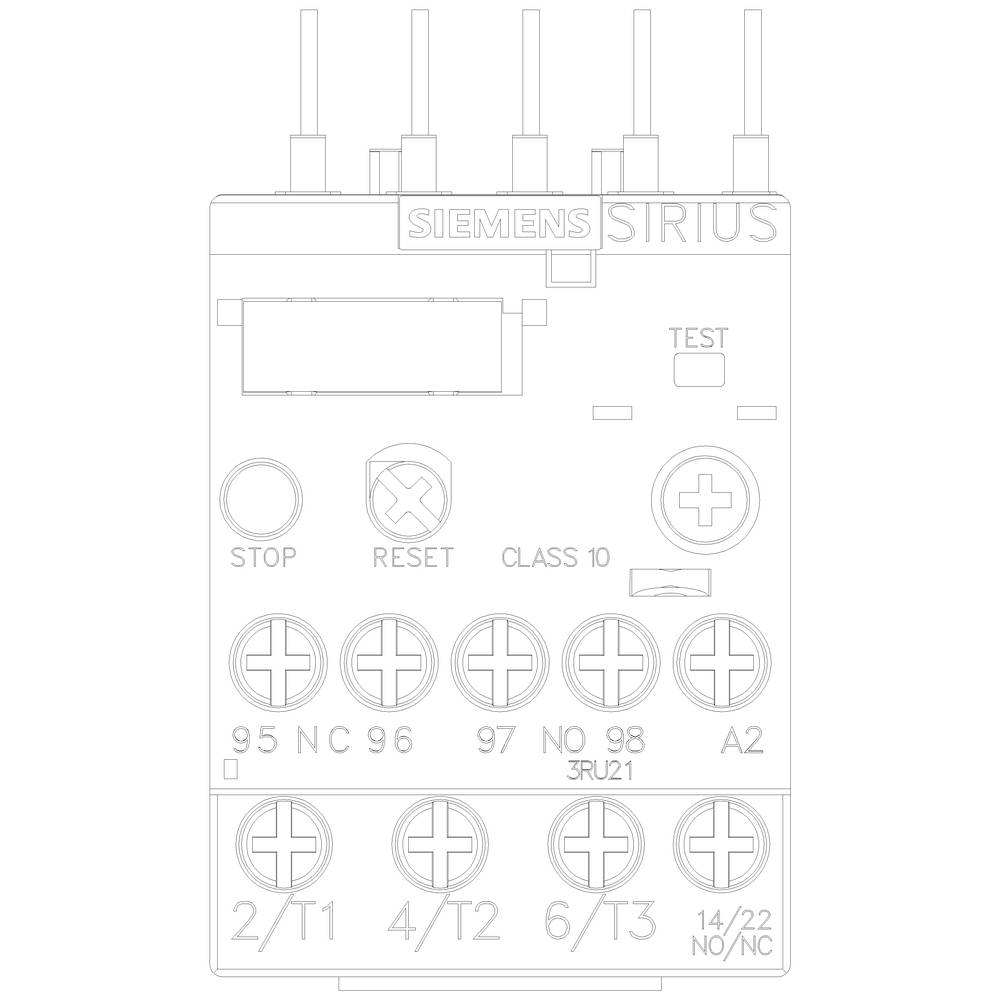

Een bedradingsschema voor een Siemens Sirius vermogensschakelaar met aansluitingen, schakelaars en resetknop. Hoofdfuncties gemarkeerd.

1/6

Afbeelding vergelijkbaar

Soortnaam

Overbelastingsrelais

Max. voedingsspanning

690 V/AC

Contactsoort

1x NO

1x NC

Type

3RU2116-1HB0

Voedingsspanning

690 V/AC

Datasheet (PDF)

Onbekende levertijd

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 64,45 / Stuk)

€ 64,45

excl. btw

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Formaat van het overbelastingsrelais: S00
Bevestigingswijze: contactormontage
Vermogensverlies: 6 W
Bedrijfsfrequentie: 50/60 Hz
Isolatiespanning: 690 V
Bestand tegen spanningspieken tot 6000 V
Aantal polen voor hoofdstroomcircuit: 3
Bedrijfsstroom: 8 A

Soortnaam: Overbelastingsrelais

Type: 3RU2116-1HB0

Voedingsspanning: 690 V/AC

Max. voedingsspanning: 690 V/AC

Voedingsspanning: 690 V/AC (max)

: 1x NO
1x NC

Aansluiting: Schroeven

Min. temperatuur: -40 °C

Max. temperatuur: +70 °C

: IP20

Breedte: 45 mm

Hoogte: 76 mm

Diepte: 70 mm

Afm.: (b x h x d) 45 x 76 x 70 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

Bouwgrootte: S00

Instelbereik stroomsterkte (max.): 8 A

Instelbereik stroomsterkte (min.): 5.5 A

Gewicht: 0.1430 kg

: Direct attachment

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 690 V

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 1431016 Siemens 3RU2116-1HB0 Overbelastingsrelais 690 V/AC 1x NO, 1x NC 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1431016 Siemens 3RU2116-1HB0 Overbelastingsrelais 690 V/AC 1x NO, 1x NC 1 stuk(s)

Omschrijving

Overbelastingsrelais 5,5...8,0 A voor motorbeveiliging formaat S00, KLASSE 10 contactormontage Hoofdstroomcircuit: schroef Hulpcircuit: schroef Handmatig-automatisch-RESET thermisch overbelastingsrelais SIRIUS 3RU2 voor stroomafhankelijke bescherming van verbruikers met normale start tegen ontoelaatbare hoge opwarming door overbelasting of faseuitval. Deze serie is bijzonder flexibel en voordelig. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX resp. IEC Ex) zijn vanzelfsprekend. Leverbaar met verschillende instelbereiken van de overbelastingsontspanner. Ze zijn met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting en voor afzonderlijke opstelling verkrijgbaar. De accessoires zijn geschikt voor alle maten S00 tot S3. Eenvoudig, efficiënt, altijd actueel - de SIRIUS systeembouwpakketten.
