Siemens 3RT2536-1AP00 Contactor 2x NC, 2x NO 1 stuk(s) kopen ? Conrad Electronic

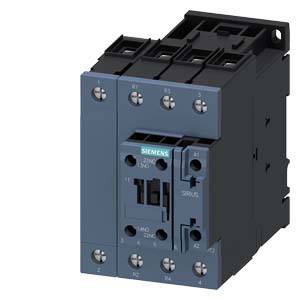

Een blauwe elektrische vermogenscontactor. Hij heeft meerdere genummerde aansluitingen aan de boven- en zijkant, met een centrale bedieningsoppervlakte.

Afbeelding vergelijkbaar

Een elektrische schakelkast met elektronische componenten links; rechts een regenachtig raam waardoor een industriële machine zichtbaar is.

Schakelschema van een elektrische schakeling met symbolen voor schakelaars, weerstanden (R1 tot R4) en aansluitingen (A1, A2, 1, 2, 3, 4, 13 NO, 14 NO, 21 NC, 22 NC).

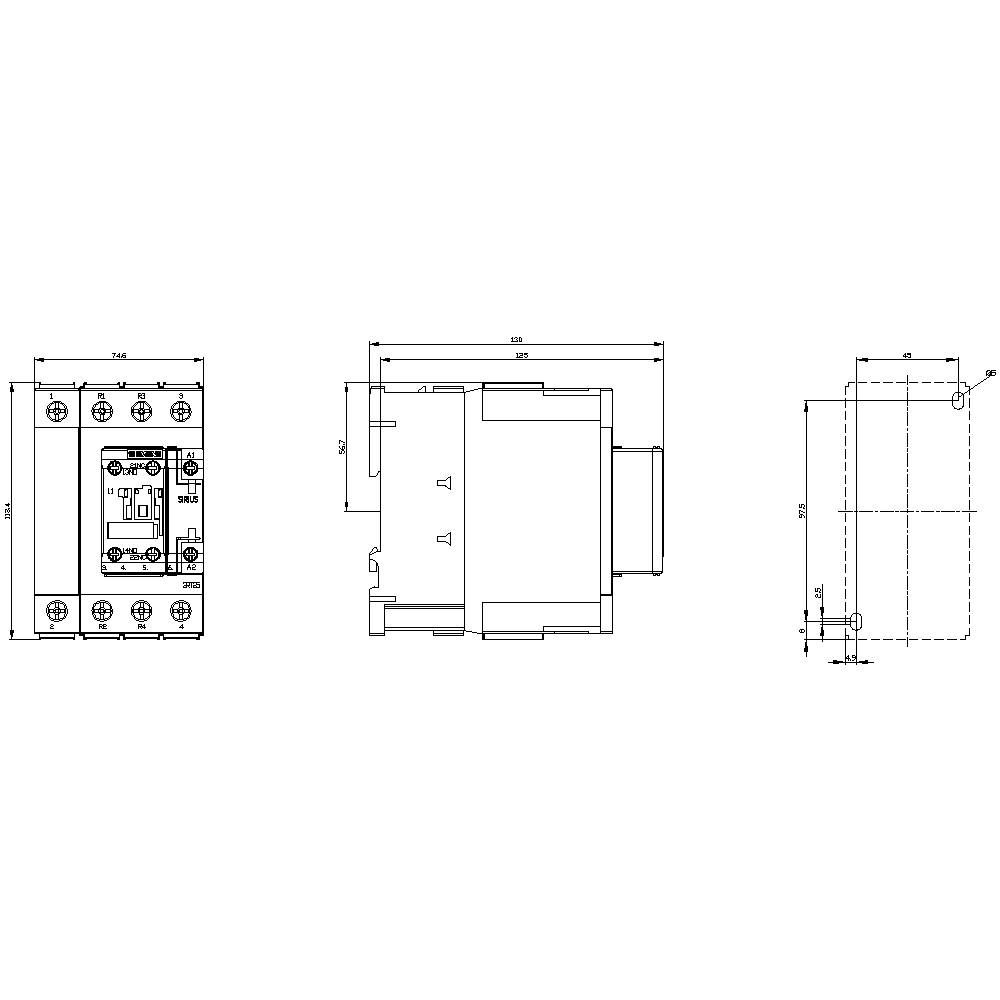

Technische tekening van een elektrische schakelaar met voor-, zij- en bovenaanzicht, inclusief maatvoeringen in millimeters.

1/4

Afbeelding vergelijkbaar

Soortnaam

Contactor

Aantal polen

4-polig

Aansluiting

Schroeven

Type

3RT2536-1AP00

Bouwgrootte

Datasheet (PDF)

Leverbaar vr. 2 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 346,28 / Stuk)

€ 346,28

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Spanningstype: AC
Kabeldoorsnede eendraads of meerdraads: 50 mm²
Kabeldoorsnede fijnaderig: 35 mm²

Soortnaam: Contactor

Type: 3RT2536-1AP00

Bouwgrootte: S2

Aantal polen: 4-polig

: 2x NC
2x NO

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Aansluiting: Schroeven

Mechanische levensduur: 10.000.000

: IP20

Min. temperatuur: -40 °C

Max. temperatuur: +70 °C

Breedte: 75 mm

Hoogte: 114 mm

Diepte: 130 mm

Afm.: (b x h x d) 75 x 114 x 130 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: TRUE

: 22 kW

: 2

: 2

: 1

: 1

: 41 A

: 70 A

: Screw connection

: AC

: 18.387

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1730916 Siemens 3RT2536-1AP00 Contactor 2x NC, 2x NO 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1730916 Siemens 3RT2536-1AP00 Contactor 2x NC, 2x NO 1 stuk(s)

Omschrijving

Contactor, 2 NO + 2 NC, AC-3, 22 kW, AC 230 V, 50 Hz, 4-polig, 2 NO + 2 NC, grootte S2, schroefaansluiting 1 NO + 1 NC geïntegreerd. Contactor Sirius 3RT25 voor de poolomschakeling bij hefmotoren of voor het schakelen van 2 gescheiden lasten. De beveiligingen 3RT25 maken deel uit van het Sirius systeembouwpakket met zijn optimaal op elkaar afgestemde producten. Ze overtuigen dankzij grote prestaties bij tegelijkertijd compacte constructie en hoge contactbetrouwbaarheid. Ze kunnen veelzijdig worden gecombineerd met andere componenten in de verbruikeraftakking. Veel van de apparaatcombinaties zijn getest in de fabriek. De beveiligingen bieden voor elke toepassing de optimale koppeling met de besturing (parallel, via ASi of IO-Link). Geïntegreerde hulpschakelaars verminderen de complexiteit van uw opbouw. De aansluitingen aan de voorzijde maken eenvoudig bedraden mogelijk. De contactoren 3RT25 zijn klimaatbestendig en wereldwijd goedgekeurd (bijvoorbeeld IEC en UL/CSA). Ze zijn in verschillende formaten en in een groot vermogensbereik verkrijgbaar met AC- en DC-uitvoering. Naast schroefaansluitingstechniek bieden de apparaten voor de volledigheid ook trekveeraansluiting voor een snelle, onderhoudsvrije en trilvaste aansluiting. De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
