Siemens 3RT2518-2BB40 Contactor 2x NC, 2x NO 1 stuk(s) kopen ? Conrad Electronic

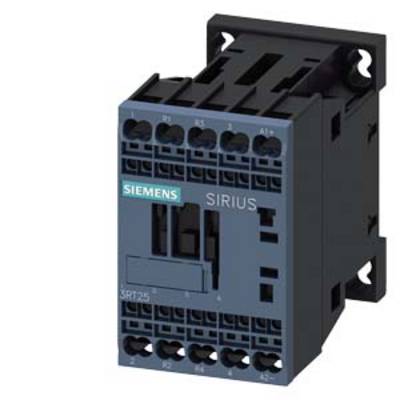

'Een Siemens SIRIUS magneetschakelaar in zwarte en grijze kleur met meerdere aansluitingen aan de voorzijde. Modelnummer: 3RT25.'

Afbeelding vergelijkbaar

Industriële scène met een schakelkast en op de achtergrond een regenachtige raamruit die een blauwe productieruimte toont.

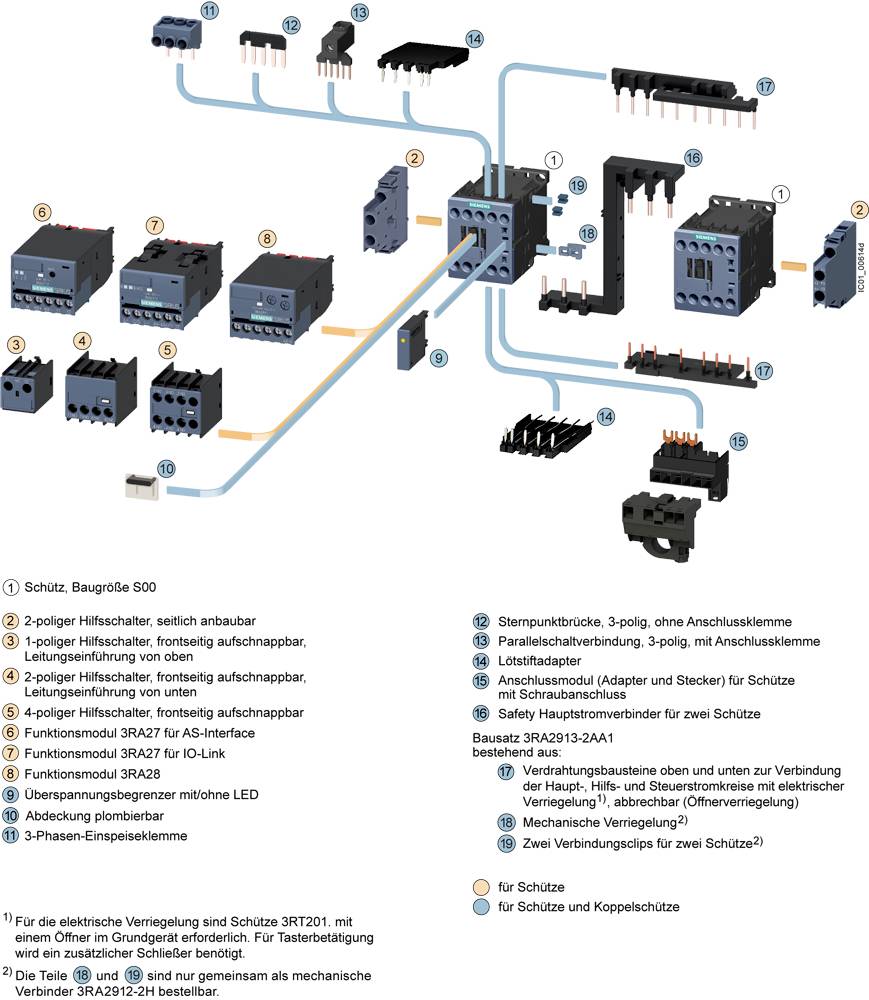

Diagram voor de bedrading van schakelaars met verschillende aansluitingsmogelijkheden, extra componenten en kleurgecodeerde verbindingen.

Schema van een relais met vier schakelstanden, aangeduid met A1 (+), A2 (-), R1 tot R4. Verduidelijkt elektrische verbindingen.

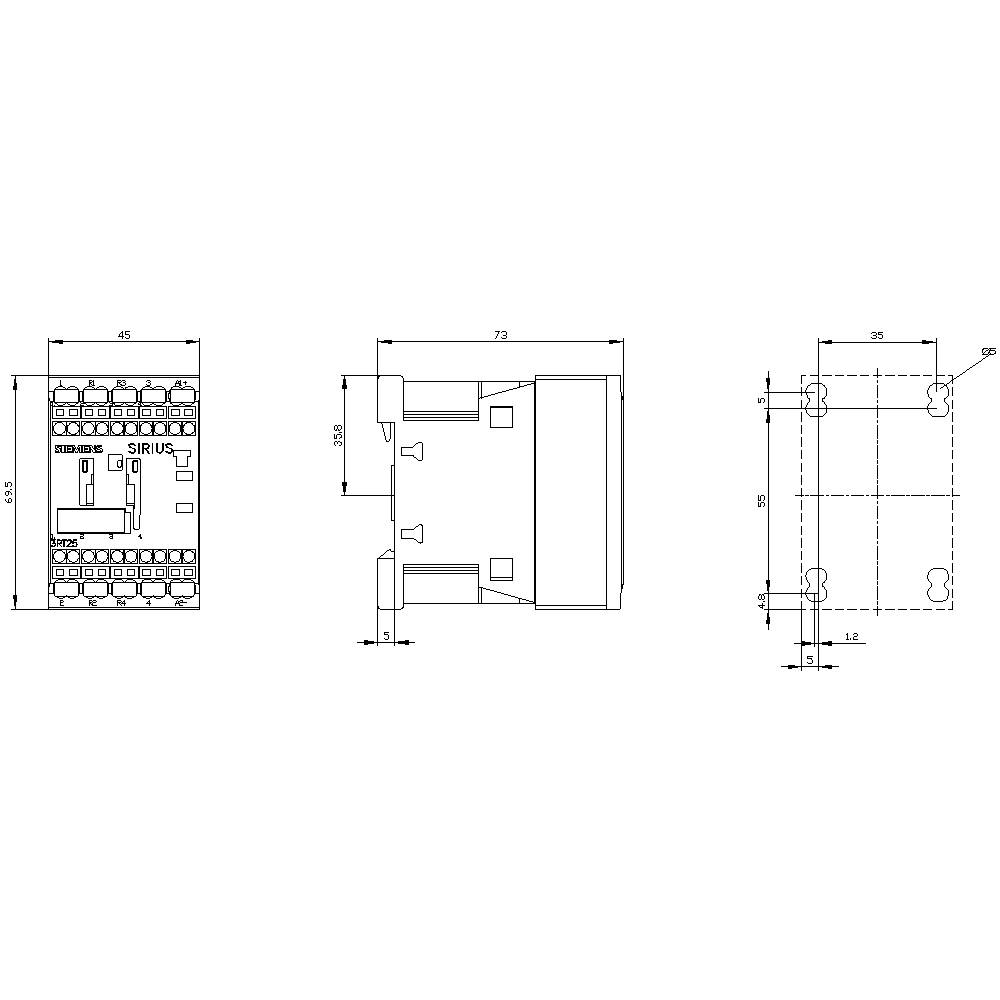

Driedelige technische tekening van een elektrisch onderdeel met vooraanzicht, zijaanzicht en bovenaanzicht. Afmetingen: breedte 45 mm, diepte 73 mm, hoogte 55 mm.

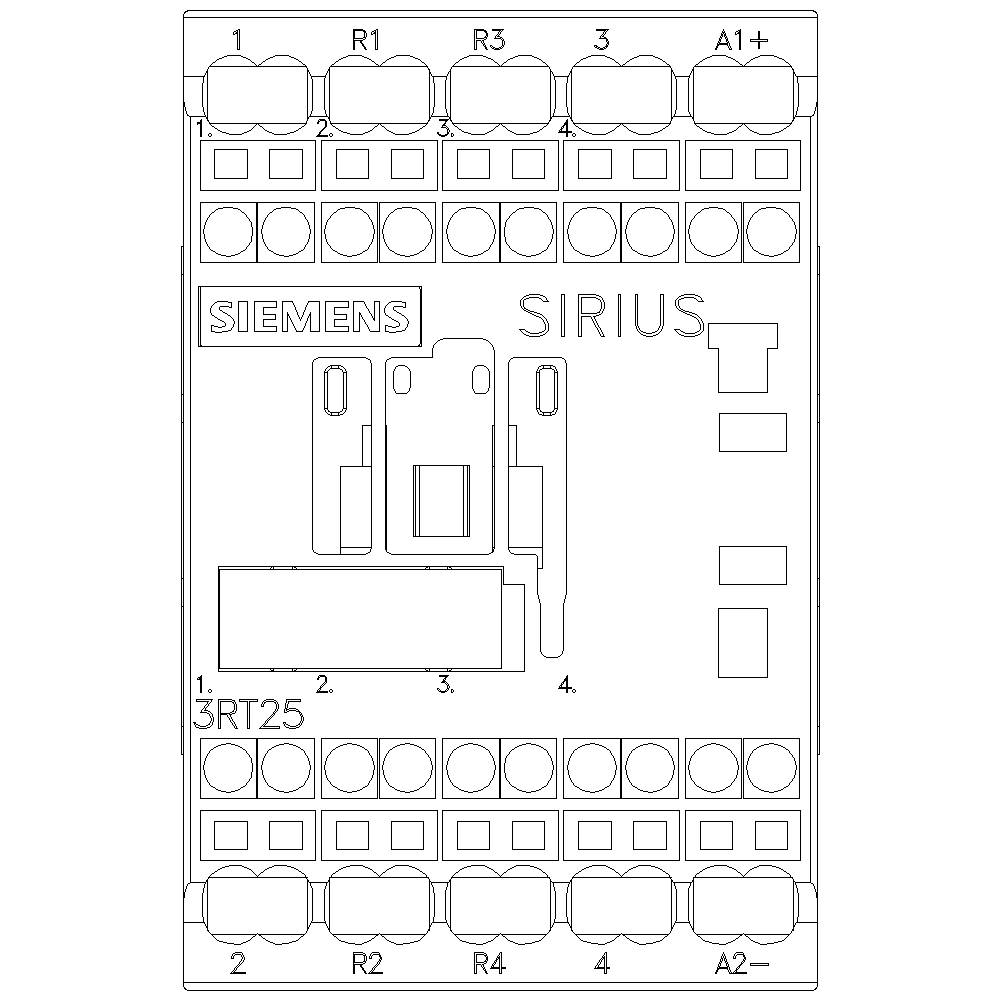

Elektrisch schakelschema van de Siemens SIRIUS 3RT25 contactor met aansluitklemmenindeling boven en onder.

1/6

Afbeelding vergelijkbaar

Soortnaam

Contactor

Aantal polen

4-polig

Aansluiting

Trekveeraansluiting

Type

3RT2518-2BB40

Bouwgrootte

S00

Datasheet (PDF)

Leverbaar vr. 9 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 71,07 / Stuk)

€ 71,07

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Spanningstype: DC
Kabeldoorsnede eendraads of meerdraads: 4 mm²
Kabeldoorsnede fijnaderig: 2,5 mm²

Soortnaam: Contactor

Type: 3RT2518-2BB40

Bouwgrootte: S00

Aantal polen: 4-polig

: 2x NC
2x NO

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Aansluiting: Trekveeraansluiting

Mechanische levensduur: 30000000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 45 mm

Hoogte: 70 mm

Diepte: 73 mm

Afm.: (b x h x d) 45 x 70 x 73 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: TRUE

: 7.5 kW

: 2

: 2

: 0

: 0

: 16 A

: 22 A

: Spring clamp connection

: DC

: 3.67749375

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1730893 Siemens 3RT2518-2BB40 Contactor 2x NC, 2x NO 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1730893 Siemens 3RT2518-2BB40 Contactor 2x NC, 2x NO 1 stuk(s)

Omschrijving

Contactor, 2 NO + 2 NC, AC-3, 7,5 kW, DC 24 V, 4-polig, 2 NO + 2 NC, maat S00, lasklem. Contactor Sirius 3RT25 voor poolomschakeling bij hefmotoren of voor het schakelen van twee gescheiden lasten. De beveiligingen 3RT25 maken deel uit van het Sirius systeembouwpakket met zijn optimaal op elkaar afgestemde producten. Ze overtuigen dankzij grote prestaties bij tegelijkertijd compacte constructie en hoge contactbetrouwbaarheid. Ze kunnen veelzijdig worden gecombineerd met andere componenten in de verbruikeraftakking. Veel van de apparaatcombinaties zijn getest in de fabriek. De beveiligingen bieden voor elke toepassing de optimale koppeling met de besturing (parallel, via ASi of IO-Link). Geïntegreerde hulpschakelaars verminderen de complexiteit van uw opbouw. De aansluitingen aan de voorzijde maken eenvoudig bedraden mogelijk. De contactoren 3RT25 zijn klimaatbestendig en wereldwijd goedgekeurd (bijvoorbeeld IEC en UL/CSA). Ze zijn in verschillende formaten en in een groot vermogensbereik verkrijgbaar met AC- en DC-uitvoering. Naast schroefaansluitingstechniek bieden de apparaten voor de volledigheid ook trekveeraansluiting voor een snelle, onderhoudsvrije en trilvaste aansluiting. De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
