Siemens 3RT2518-1AB00 Contactor 2x NC, 2x NO 1 stuk(s) kopen ? Conrad Electronic

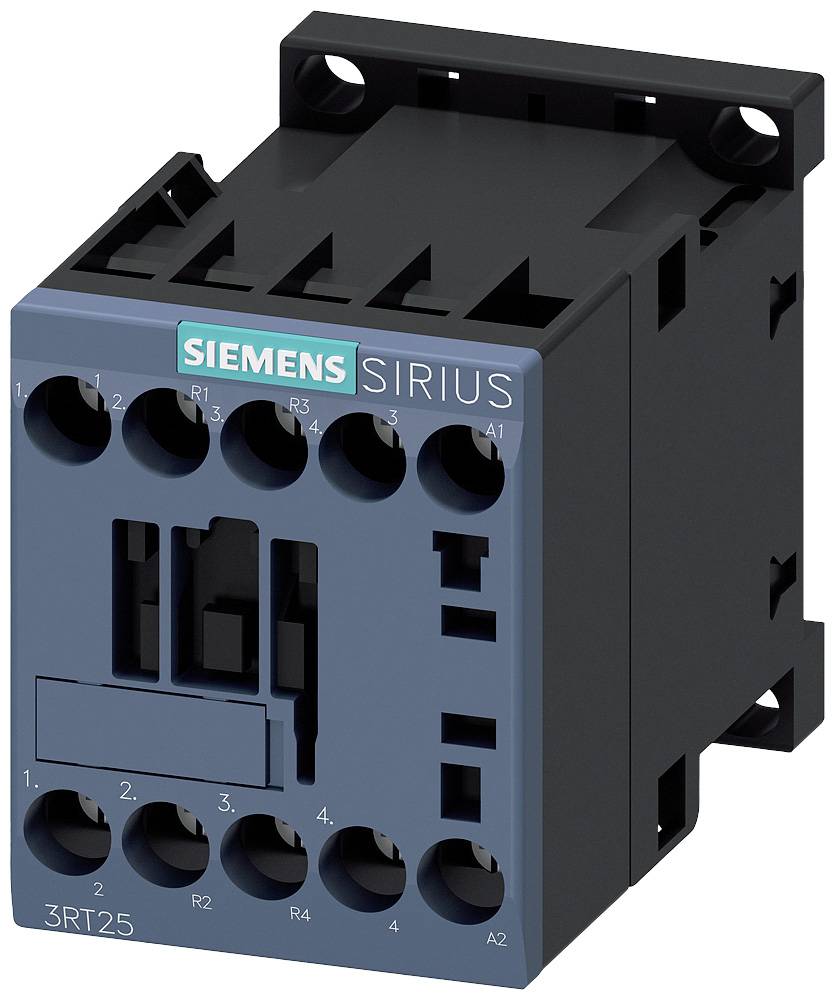

'Siemens Sirius Schütz', een elektrisch apparaat voor het besturen van schakelingen, zwarte behuizing met blauwe voorkant en meerdere aansluitingen.

Afbeelding vergelijkbaar

Een schakelkast met open elektrische componenten staat in een fabriekomgeving. Op de achtergrond regent het hard tegen het raam.

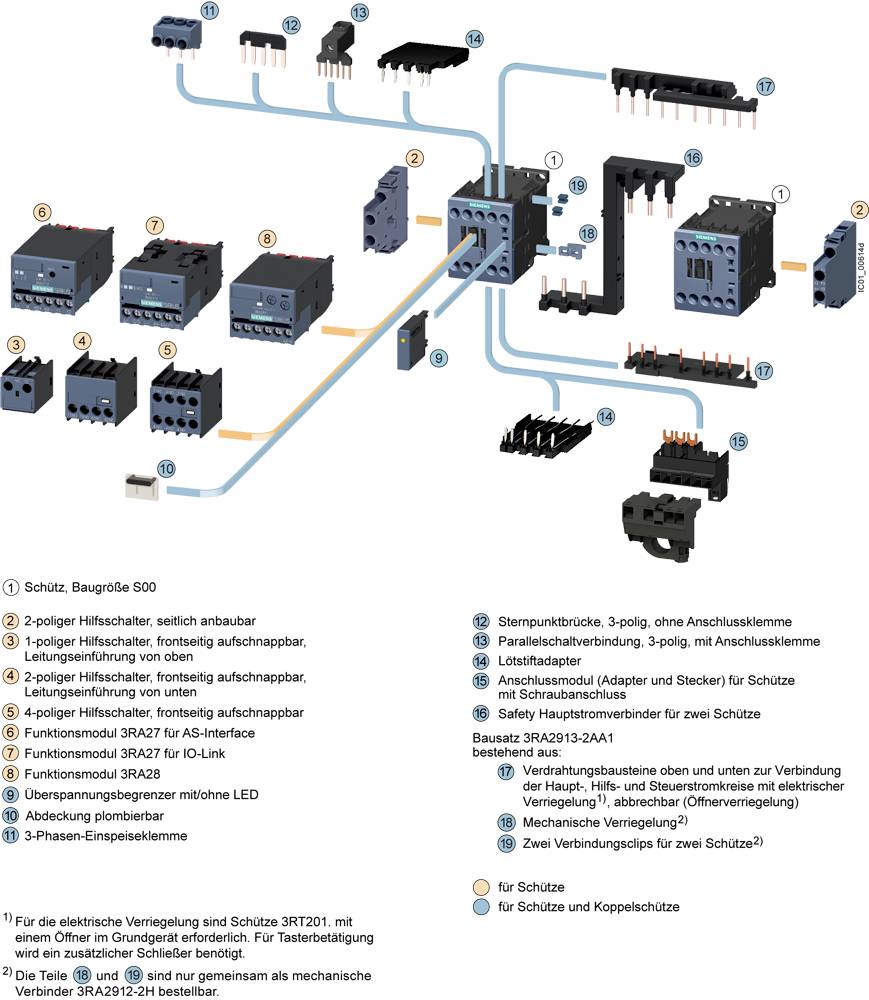

Elektrisch schema met verschillende schakelaars, aansluitingen en verbindingen, genummerde elementen en een legenda ter verduidelijking.

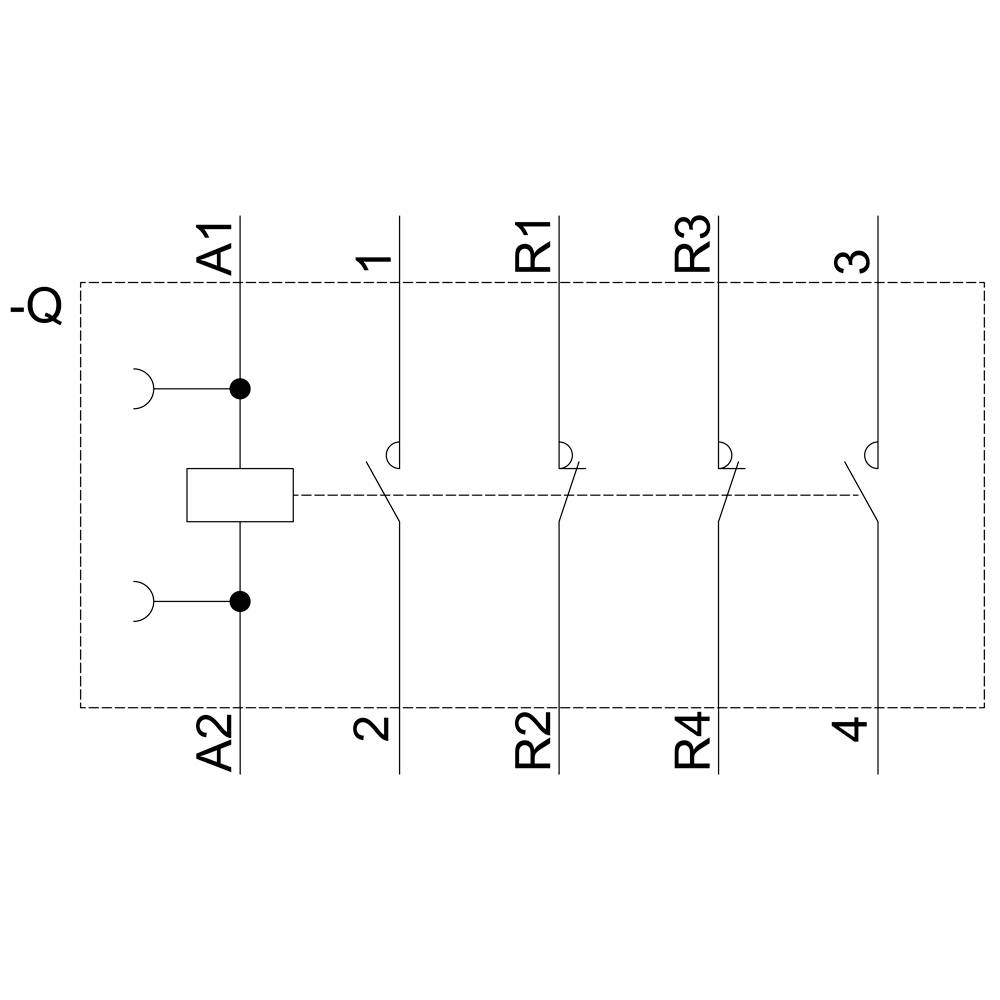

Schakelschema van een elektrisch relais met vier schakelaars (A1, A2, R1 tot R4), die met elkaar zijn verbonden, toont contactpunten.

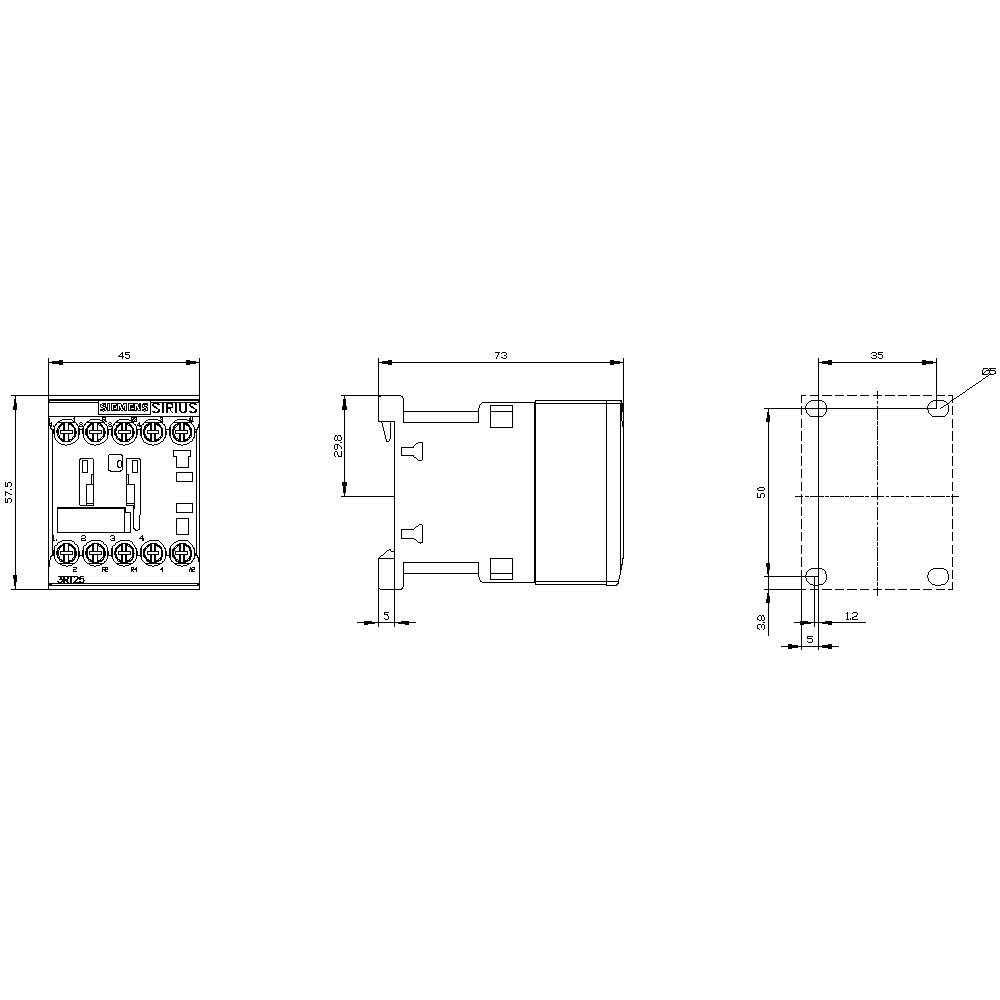

Technische tekening van een onderdeel met vooraanzicht, zijaanzicht en bovenaanzicht. Afmetingen en boorgat-posities zijn weergegeven.

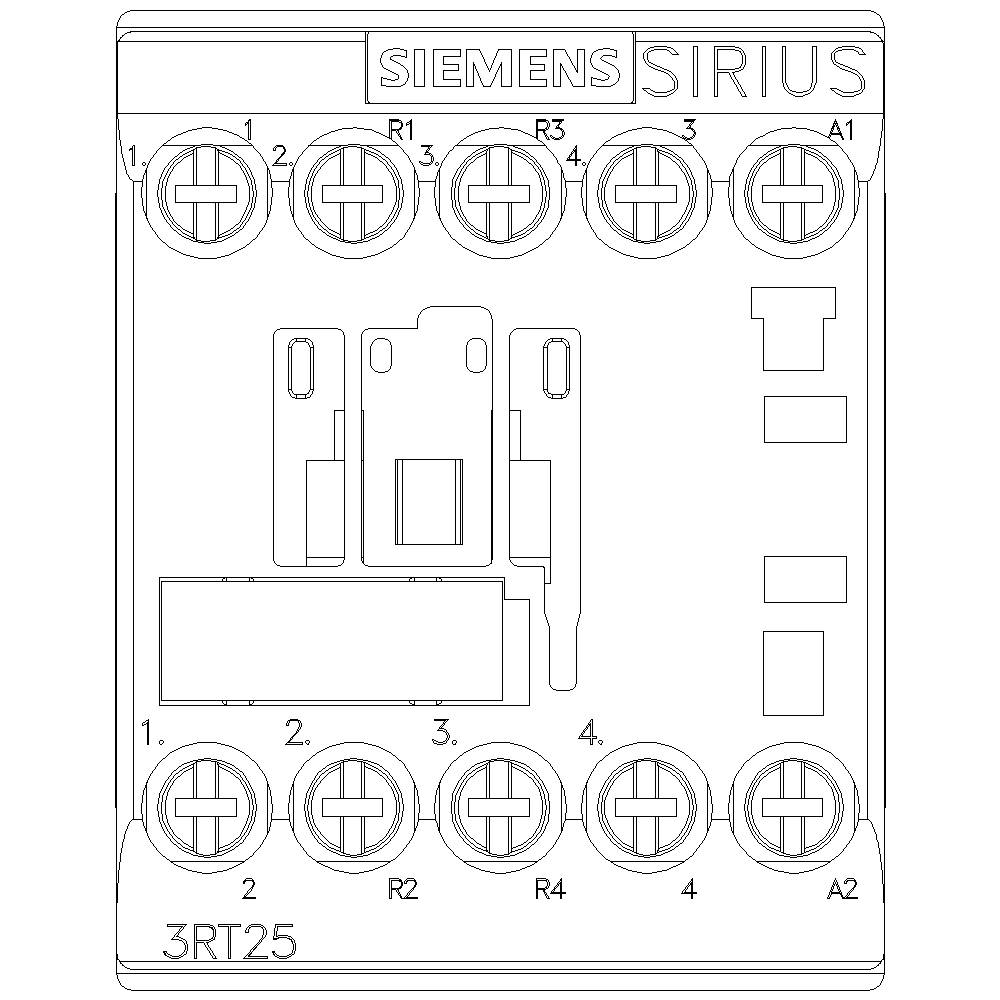

Bedradingsschema voor Siemens Sirius 3RT25. Toont aansluitklemmen R1 tot R4 en A1 tot A2. Hoofdcontact- en spoelconfiguratie weergegeven.

1/6

Afbeelding vergelijkbaar

Soortnaam

Contactor

Aantal polen

4-polig

Aansluiting

Schroeven

Type

3RT2518-1AB00

Bouwgrootte

S00

Datasheet (PDF)

Leverbaar vr. 2 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 82,64 / Stuk)

€ 82,64

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Spanningstype: AC
Kabeldoorsnede eendraads of meerdraads: 4 mm²
Kabeldoorsnede fijnaderig: 2,5 mm²

Soortnaam: Contactor

Type: 3RT2518-1AB00

Bouwgrootte: S00

Aantal polen: 4-polig

: 2x NC
2x NO

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Aansluiting: Schroeven

Mechanische levensduur: 30000000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 45 mm

Hoogte: 57.5 mm

Diepte: 73 mm

Afm.: (b x h x d) 45 x 57.5 x 73 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: TRUE

: 7.5 kW

: 2

: 2

: 0

: 0

: 16 A

: 22 A

: Screw connection

: AC

: 3.67749375

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1730885 Siemens 3RT2518-1AB00 Contactor 2x NC, 2x NO 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1730885 Siemens 3RT2518-1AB00 Contactor 2x NC, 2x NO 1 stuk(s)

Omschrijving

Contactor, 2 NO + 2 NC, AC-3, 7,5 kW, AC 24 V, 50 Hz, 4-polig, 2 NO + 2 NC, maat S00, schroefaansluiting. Contactor Sirius 3RT25 voor poolomschakeling bij hefmotoren of voor het schakelen van twee gescheiden lasten. De beveiligingen 3RT25 maken deel uit van het Sirius systeembouwpakket met zijn optimaal op elkaar afgestemde producten. Ze overtuigen dankzij grote prestaties bij tegelijkertijd compacte constructie en hoge contactbetrouwbaarheid. Ze kunnen veelzijdig worden gecombineerd met andere componenten in de verbruikeraftakking. Veel van de apparaatcombinaties zijn getest in de fabriek. De beveiligingen bieden voor elke toepassing de optimale koppeling met de besturing (parallel, via ASi of IO-Link). Geïntegreerde hulpschakelaars verminderen de complexiteit van uw opbouw. De aansluitingen aan de voorzijde maken eenvoudig bedraden mogelijk. De contactoren 3RT25 zijn klimaatbestendig en wereldwijd goedgekeurd (bijvoorbeeld IEC en UL/CSA). Ze zijn in verschillende formaten en in een groot vermogensbereik verkrijgbaar met AC- en DC-uitvoering. Naast schroefaansluitingstechniek bieden de apparaten voor de volledigheid ook trekveeraansluiting voor een snelle, onderhoudsvrije en trilvaste aansluiting. De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
