Siemens 3RT2516-1AB00 Contactor 2x NC, 2x NO 1 stuk(s) kopen ? Conrad Electronic

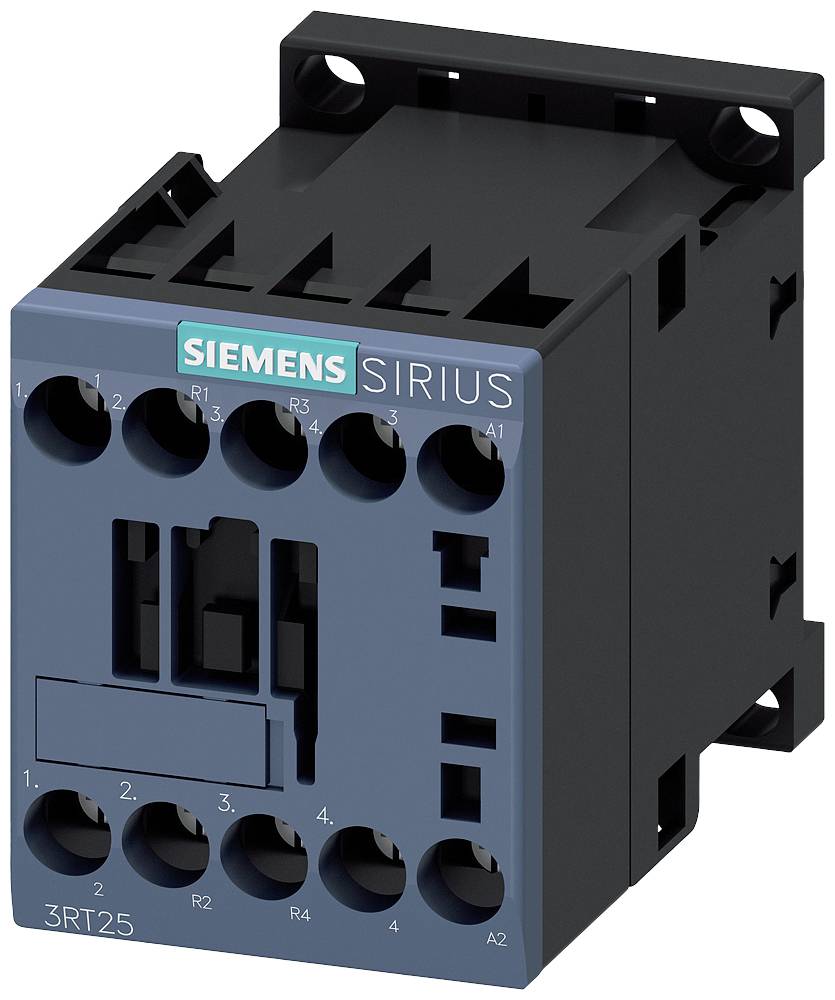

Een Siemens Sirius schakelaar, model 3RT25, in zwart en blauw, met meerdere aansluitingen zichtbaar aan de voorkant.

Afbeelding vergelijkbaar

Natte ruimte en schakelkast van een wasrobot in een autowasstraat, tijdens regenachtig weer, met zichtbare besturingscomponenten en kabels.

Dit bedradingsschema toont de bedrading van schakelborden met contactoren en toebehoren, inclusief aansluitbezettingen en functies.

Schakelschema: Vierpolig relais met spoel op aansluitingen A1 en A2. Contacten 1-4 en R1-R4 zijn schakelposities.

Explodatietekening van een 35mm railaansluitcontact met afmetingen: 45mm breed, 75mm lang, 24mm hoog. Toont verbindingen en maten.

'Bedradingsschema van een Siemens SIRIUS 3RT25 vermogencontactor, toont aansluitingen R1-R4 en A1-A2 bovenaan.'

1/6

Afbeelding vergelijkbaar

Soortnaam

Contactor

Aantal polen

4-polig

Aansluiting

Schroeven

Type

3RT2516-1AB00

Bouwgrootte

S00

Datasheet (PDF)

Leverbaar do. 24 sep.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 38,01 / Stuk)

€ 38,01

excl. btw

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Contactor 2 NO + 2 NC, AC-3, 4 kW AC 24 V 50 Hz 4-polig 2NO+2NC

Extra services en acties

Technische specificaties

Spanningstype: AC
Kabeldoorsnede eendraads of meerdraads: 4 mm²
Kabeldoorsnede fijnaderig: 2,5 mm²

Soortnaam: Contactor

Type: 3RT2516-1AB00

Bouwgrootte: S00

Aantal polen: 4-polig

: 2x NC
2x NO

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Aansluiting: Schroeven

Mechanische levensduur: 30000000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 45 mm

Hoogte: 57.5 mm

Diepte: 73 mm

Afm.: (b x h x d) 45 x 57.5 x 73 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: TRUE

: 4 kW

: 2

: 2

: 0

: 0

: 9 A

: 18 A

: Screw connection

: AC

: 3.677

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 1741991 Siemens 3RT2516-1AB00 Contactor 2x NC, 2x NO 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1741991 Siemens 3RT2516-1AB00 Contactor 2x NC, 2x NO 1 stuk(s)

Omschrijving

Contactor, 2 NO + 2 NC, AC-3, 4 kW AC 24 V, 50 Hz, 4-polig, 2 NO + 2 NC, maat S00, schroefaansluiting. Contactor Sirius 3RT25 voor poolomschakeling bij hefmotoren of voor het schakelen van 2 gescheiden lasten. De beveiligingen 3RT25 maken deel uit van het Sirius systeembouwpakket met zijn optimaal op elkaar afgestemde producten. Ze overtuigen dankzij grote prestaties bij tegelijkertijd compacte constructie en hoge contactbetrouwbaarheid. Ze kunnen veelzijdig worden gecombineerd met andere componenten in de verbruikeraftakking. Veel van de apparaatcombinaties zijn getest in de fabriek. De beveiligingen bieden voor elke toepassing de optimale koppeling met de besturing (parallel, via ASi of IO-Link). Geïntegreerde hulpschakelaars verminderen de complexiteit van uw opbouw. De aansluitingen aan de voorzijde maken eenvoudig bedraden mogelijk. De contactoren 3RT25 zijn klimaatbestendig en wereldwijd goedgekeurd (bijvoorbeeld IEC en UL/CSA). Ze zijn in verschillende formaten en in een groot vermogensbereik verkrijgbaar met AC- en DC-uitvoering. Naast schroefaansluitingstechniek bieden de apparaten voor de volledigheid ook trekveeraansluiting voor een snelle, onderhoudsvrije en trilvaste aansluiting. De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
