Siemens 3RT2336-1AP00-4AA0 Vermogensbeveiliging 4x NO 1 stuk(s) kopen ? Conrad Electronic

'Siemens Schütz', een elektrisch schakeltoestel, zwart en grijs, met meerdere schroefklemmen voor de besturing van grote belastingsstromen.

Afbeelding vergelijkbaar

'Industriële installatie met open schakelbord links, toont complexe bekabeling. Rechts een regennat raam met een wazig uitzicht.'

Schakelschema van een schakeltoestel met driepolige contactopbouw: Aansluitingen A1/A2 voor stuurstroomkring, hoofdcontacten L1-L3 en T1-T3, hulpcontacten 13/14 (NO) en 21/22 (NC).

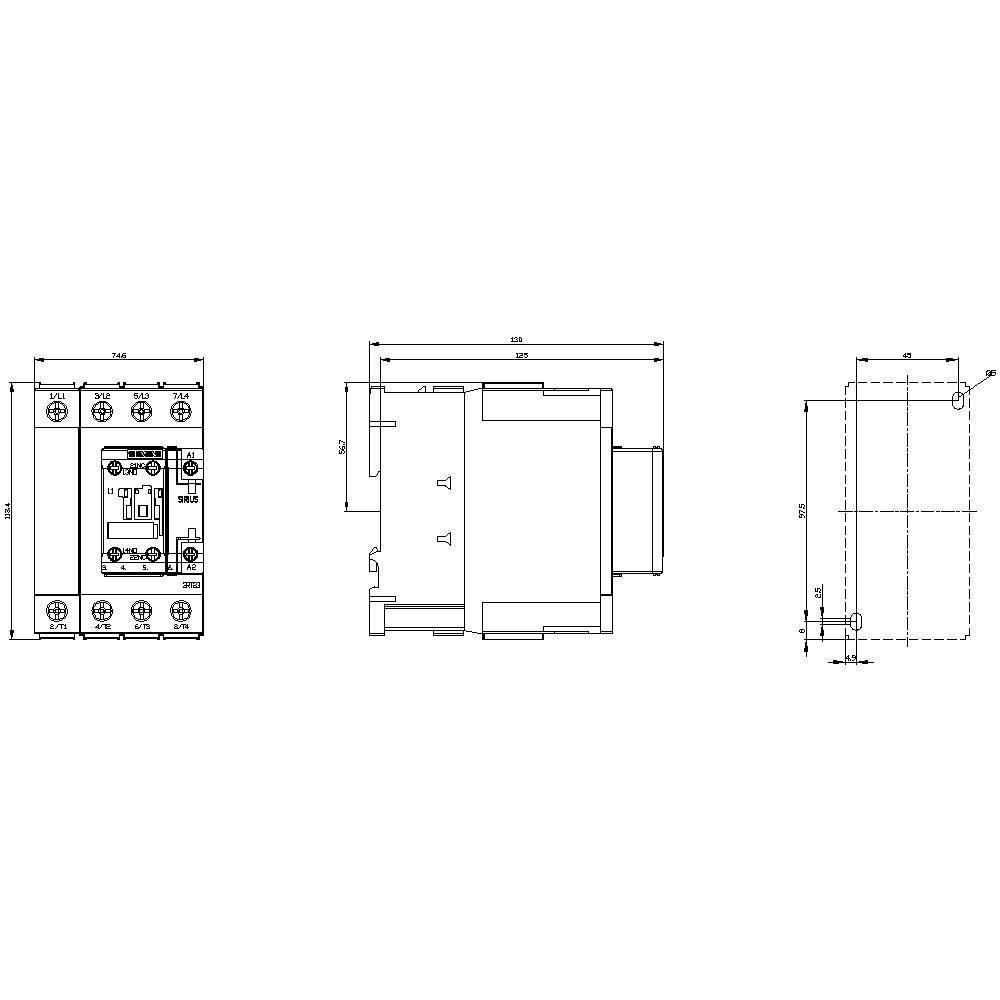

Technische tekening van een elektrische schakelaar met meerdere aanzichten en afmetingen. Vooraanzicht, zijaanzicht en bovenaanzicht tonen gedetailleerde specificaties.

1/4

Afbeelding vergelijkbaar

Soortnaam

Vermogensbeveiliging

Aantal polen

4-polig

Aansluiting

Schroeven

Type

3RT2336-1AP00-4AA0

Bouwgrootte

Datasheet (PDF)

Leverbaar wo. 14 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 190,07 / Stuk)

€ 190,07

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Spanningstype: AC
Kabeldoorsnede eendraads of meerdraads: 50 mm²
Kabeldoorsnede fijnaderig: 35 mm²

Soortnaam: Vermogensbeveiliging

Type: 3RT2336-1AP00-4AA0

Bouwgrootte: S2

Aantal polen: 4-polig

: 4x NO

Type hulpcontact: 1x NO
1x NC

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Aansluiting: Schroeven

Mechanische levensduur: 10.000.000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 55 mm

Hoogte: 114 mm

Diepte: 130 mm

Afm.: (b x h x d) 55 x 114 x 130 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: TRUE

: 22 kW

: 4

: 1

: 1

: 51 A

: 60 A

: Screw connection

: AC

: 41 A

: 22 kW

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1741990 Siemens 3RT2336-1AP00-4AA0 Vermogensbeveiliging 4x NO 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1741990 Siemens 3RT2336-1AP00-4AA0 Vermogensbeveiliging 4x NO 1 stuk(s)

Omschrijving

Vermogenscontactor, AC-3 50 A, 22 kW/400 V 4 NO, AC 230 V, 50 Hz 4-polig, maat S2 schroefaansluiting 1 NO + 1 NC geïntegreerd. Contactor Sirius 3RT23 voor het schakelen van ohmse belastingen. De beveiligingen 3RT23 maken deel uit van het Sirius systeembouwpakket met zijn optimaal op elkaar afgestemde producten. Ze overtuigen dankzij grote prestaties bij tegelijkertijd compacte constructie en hoge contactbetrouwbaarheid. Ze kunnen veelzijdig worden gecombineerd met andere componenten in de verbruikeraftakking. Veel van de apparaatcombinaties zijn getest in de fabriek. De beveiligingen bieden voor elke toepassing de optimale koppeling met de besturing (parallel, via ASi of IO-Link). Geïntegreerde hulpschakelaars verminderen de complexiteit van uw opbouw. De aansluitingen aan de voorzijde maken eenvoudig bedraden mogelijk. De contactoren 3RT23 zijn klimaatbestendig en wereldwijd goedgekeurd (bijvoorbeeld IEC en UL/CSA). Ze zijn in verschillende formaten en in een groot vermogensbereik verkrijgbaar met AC- en DC-uitvoering. Naast schroefaansluitingstechniek bieden de apparaten voor de volledigheid ook trekveeraansluiting voor een snelle, onderhoudsvrije en trilvaste aansluiting. De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
