Siemens 3RT2028-1AR60 Contactor 3x NO 690 V/AC 1 stuk(s) kopen ? Conrad Electronic

Een elektrische contactor van Siemens uit de SIRIUS-reeks, horizontaal gezien, met meerdere aansluitklemmen boven en onder.

Afbeelding vergelijkbaar

Een elektronische schakelkast in een fabriek, links geopend met zichtbare bekabeling en componenten, rechts een machinezicht achter regennat glas.

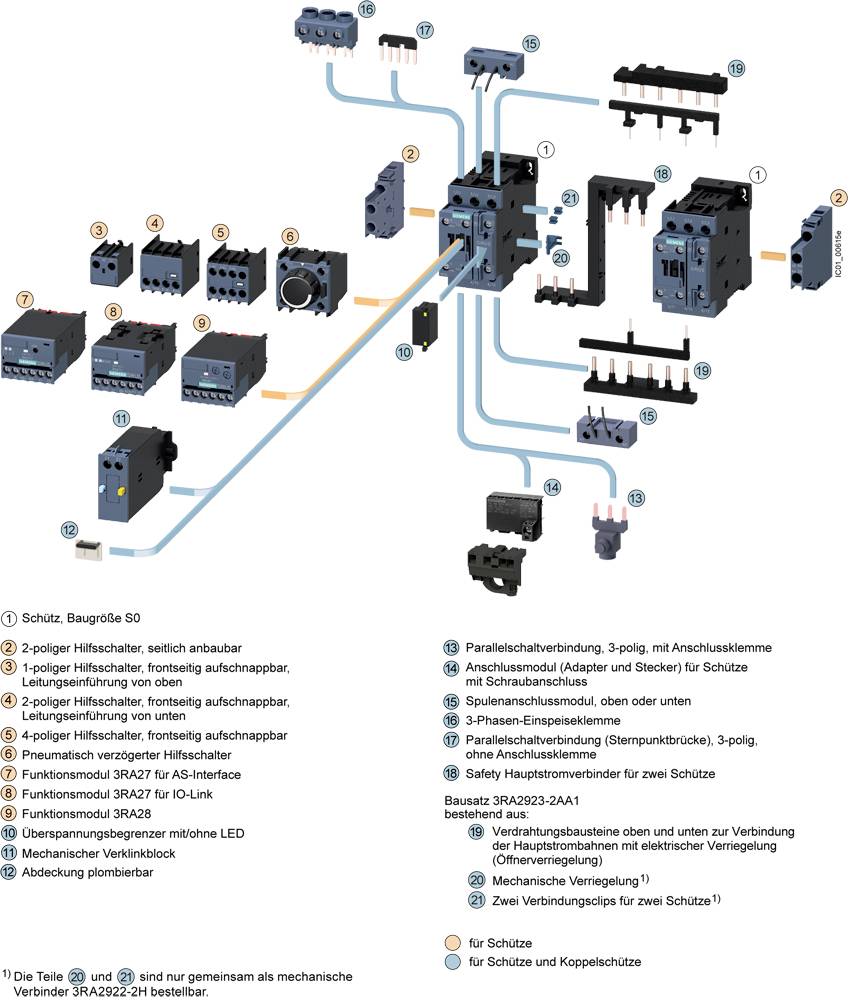

Ontploffingstekening van schakelcomponenten. Genummerde onderdelen met labels tonen de verbinding en functie van de componenten in de schakeling.

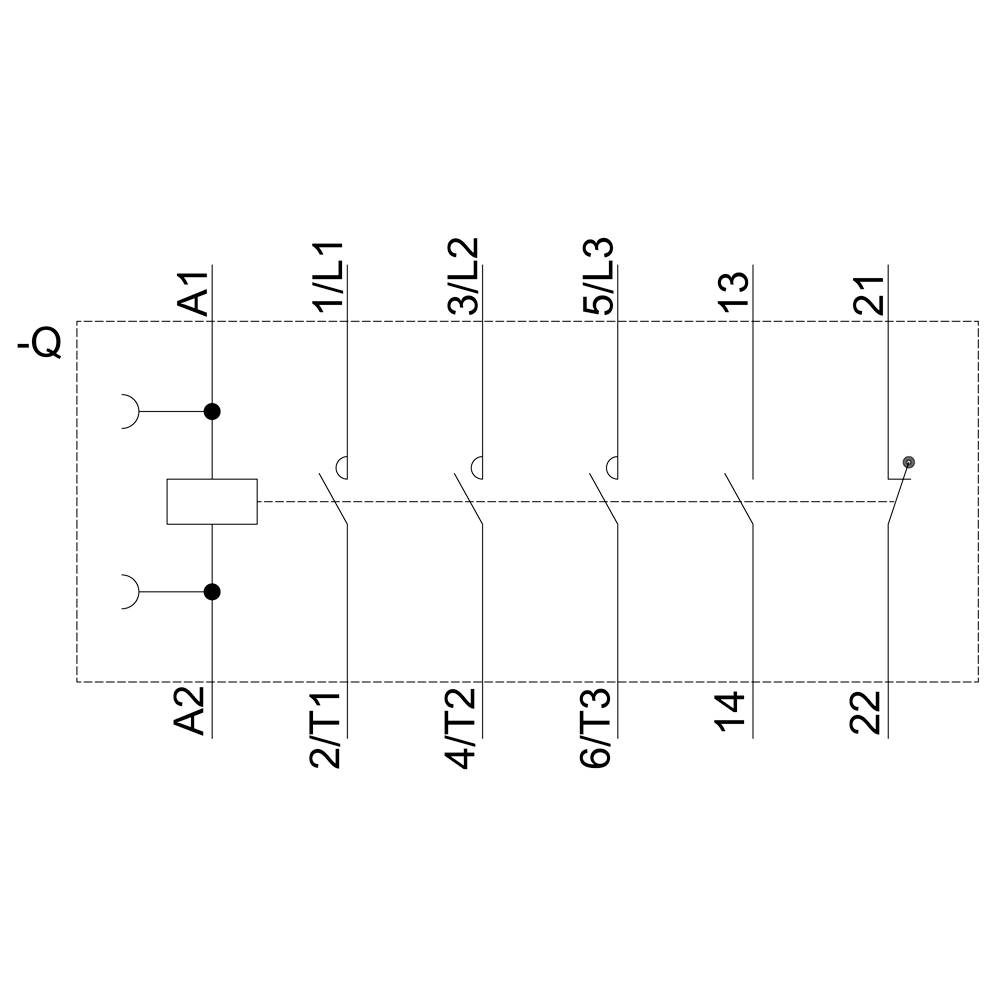

Schakelschema van een contactor: Contacten A1, A2, 1/L1, 3/L2, 5/L3 boven; 2/T1, 4/T2, 6/T3, 13, 14, 21, 22 onder.

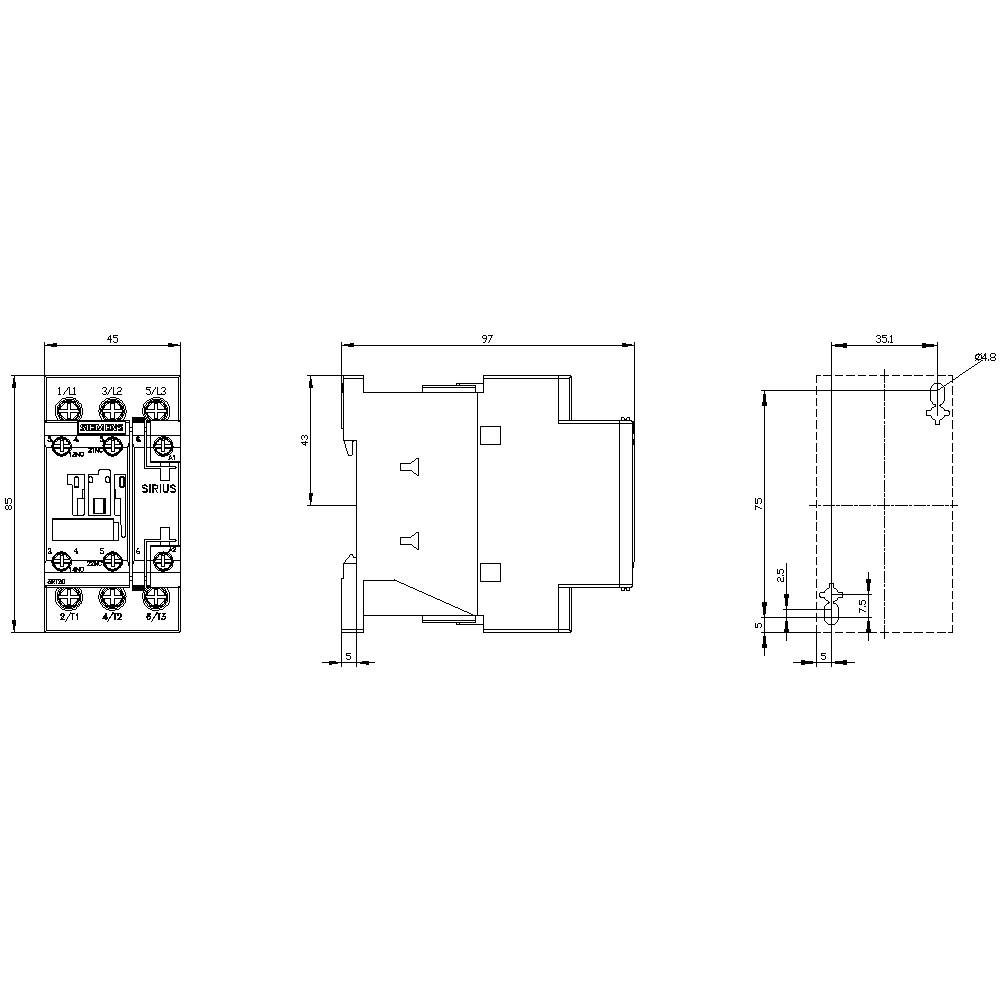

Technische tekening van een elektrisch relais met voor-, zij- en bovenaanzicht, inclusief afmetingen in mm voor installatiedoeleinden.

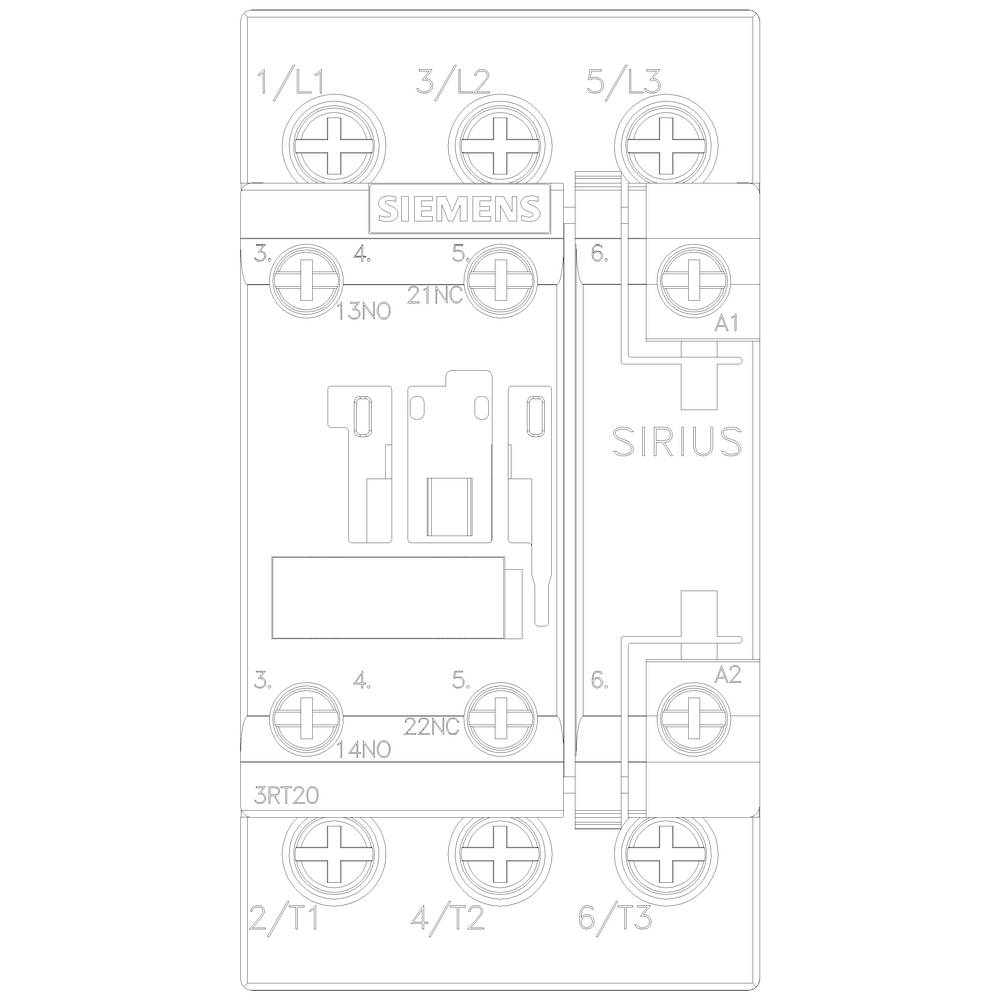

'Diagram van een Siemens SIRIUS contactor met aansluitlabels 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3 en 13NO, 21NC, A1, A2.'

1/6

Afbeelding vergelijkbaar

Soortnaam

Contactor

Aantal polen

3-polig

Nominale spanning

690 V/AC

Aansluiting

Schroeven

Type

3RT2028-1AR60

Datasheet (PDF)

Leverbaar vr. 9 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 181,81 / Stuk)

€ 181,81

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Spanningstype: AC
Kabeldoorsnede eendraads of meerdraads: 10 mm²
Kabeldoorsnede fijnaderig: 10 mm²

Soortnaam: Contactor

Type: 3RT2028-1AR60

Bouwgrootte: S0

Aantal polen: 3-polig

: 3x NO

Nominale spanning: 690 V/AC

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Aansluiting: Schroeven

Mechanische levensduur: 10.000.000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 45 mm

Hoogte: 85 mm

Diepte: 97 mm

Afm.: (b x h x d) 45 x 85 x 97 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: TRUE

: 18.5 kW

: 3

: 1

: 1

: 38 A

: 50 A

: Screw connection

: AC

: 22 A

: 18.38746875

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1704956 Siemens 3RT2028-1AR60 Contactor 3x NO 690 V/AC 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1704956 Siemens 3RT2028-1AR60 Contactor 3x NO 690 V/AC 1 stuk(s)

Omschrijving

Contactor, AC-3, 18,5 kW/400 V, 1 NO + 1 NC, AC 400 V, AC (50...60 Hz) / DC-bediening 3-polig, grootte S0, schroefaansluiting vermogenscontactor Sirius 3RT2 voor het schakelen van motoren. De beveiligingen 3RT2 maken deel uit van het Sirius systeembouwpakket met zijn optimaal op elkaar afgestemde producten. Ze overtuigen dankzij grote prestaties bij tegelijkertijd compacte constructie en hoge contactbetrouwbaarheid. Ze kunnen veelzijdig worden gecombineerd met andere componenten in de verbruikeraftakking. Veel van de apparaatcombinaties zijn getest in de fabriek. De beveiligingen bieden voor elke toepassing de optimale koppeling met de besturing (parallel, via ASi of IO-Link). Geïntegreerde hulpschakelaars verminderen de complexiteit van uw opbouw. De aansluitingen aan de voorzijde maken eenvoudig bedraden mogelijk. De beveiligingen 3RT2 zijn klimaatbestendig, wereldwijd toegelaten (bijv. IEC en UL/CSA) en IE3/IE4-ready. Ze zijn in verschillende formaten en in een groot vermogensbereik verkrijgbaar met AC- en DC-uitvoering. Naast schroefaansluitingstechniek bieden de apparaten voor de volledigheid ook trekveeraansluiting voor een snelle, onderhoudsvrije en trilvaste aansluiting. De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. De beschikbare verbindingscomponenten, functiemodules en het voedingssysteem Sirius 3RV29 reduceren de bekabelingskosten aanzienlijk. De vermogensbeveiligingen 3RT2 nemen de plaats in van de beproefde serie 3RT1 (tot 55 kW). Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
