Siemens 3RT2024-2AC20 Vermogensbeveiliging 3x NO 690 V/AC 1 stuk(s) kopen ? Conrad Electronic

Een grijs-zwarte elektrische magneetschakelaar, met meerdere aansluitklemmen en de opdruk 'SIRIUS', is geschikt voor schakelkasten.

Afbeelding vergelijkbaar

Een technisch apparaat is links te zien met open bekabeling. Rechts in het beeld: raam met regendruppels, daarachter onscherpe machines.

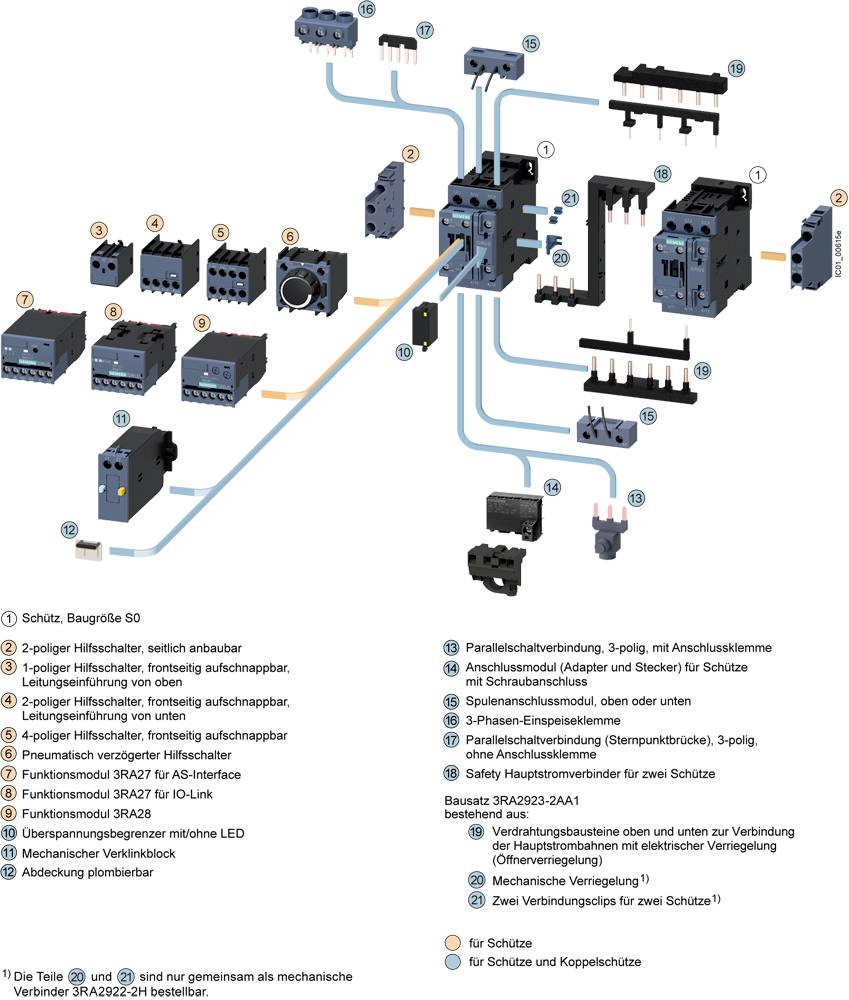

Ontploffingstekening van een schakelschema met genummerde onderdelen en verbindingen. Toelichting op schakelaar, bedrading en schakelingen.

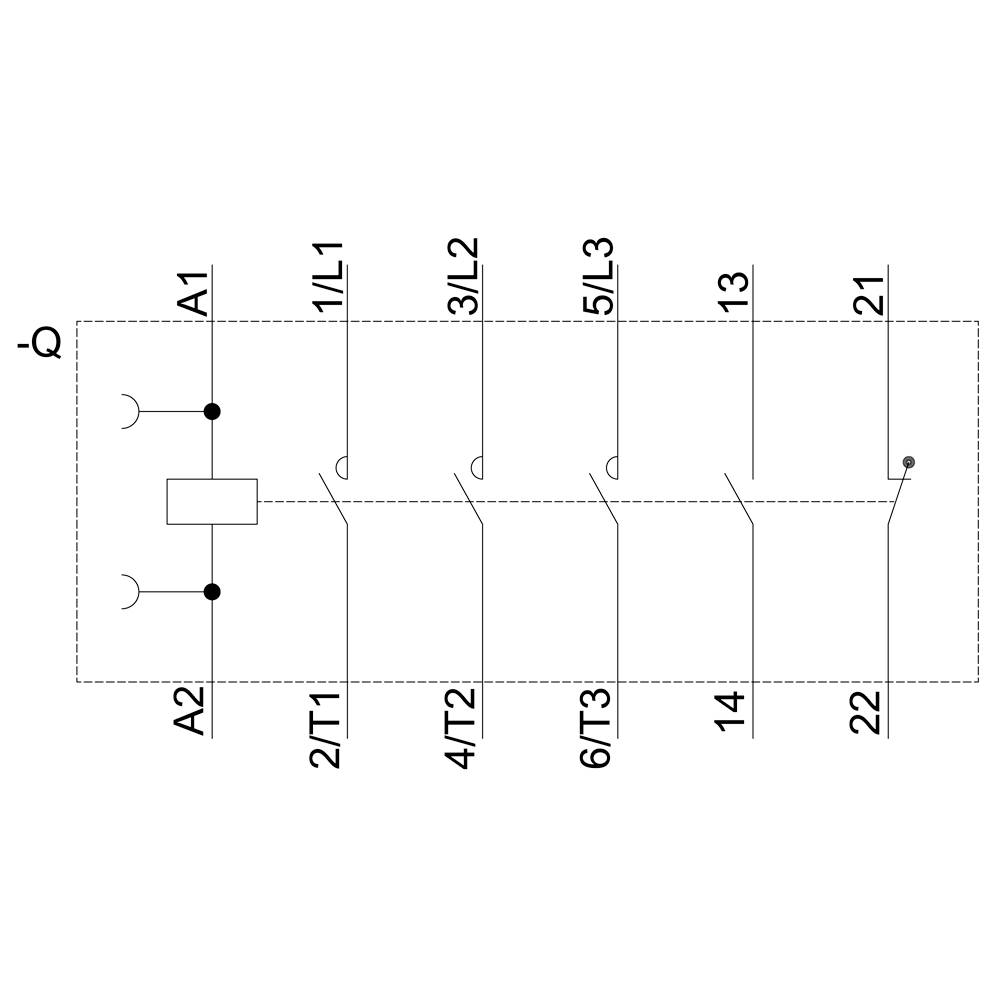

Schakelschema van een elektrisch relais met aansluitingen A1, A2, 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 13, 14, 21, 22.

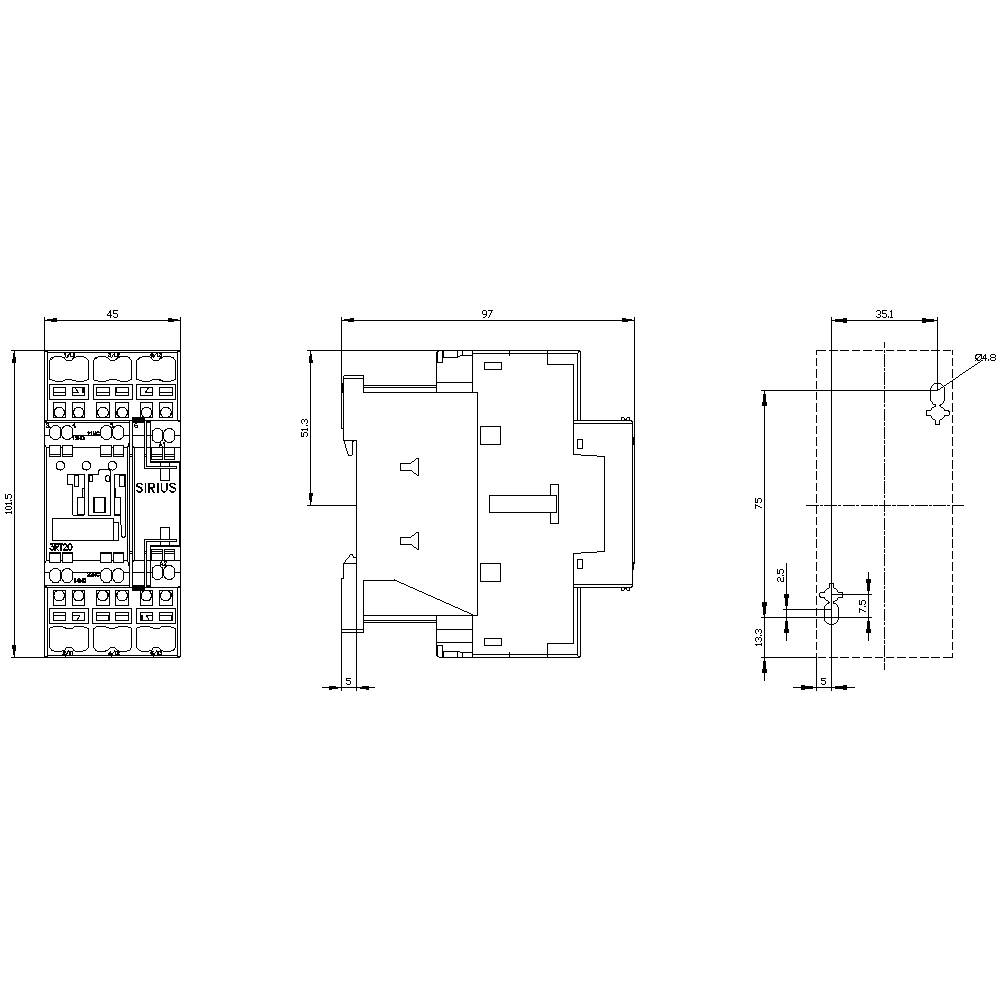

Technische tekening van een elektrisch schakeltoestel met drie aanzichten: vooraanzicht, zijaanzicht en bovenaanzicht, met afmetingen in millimeters.

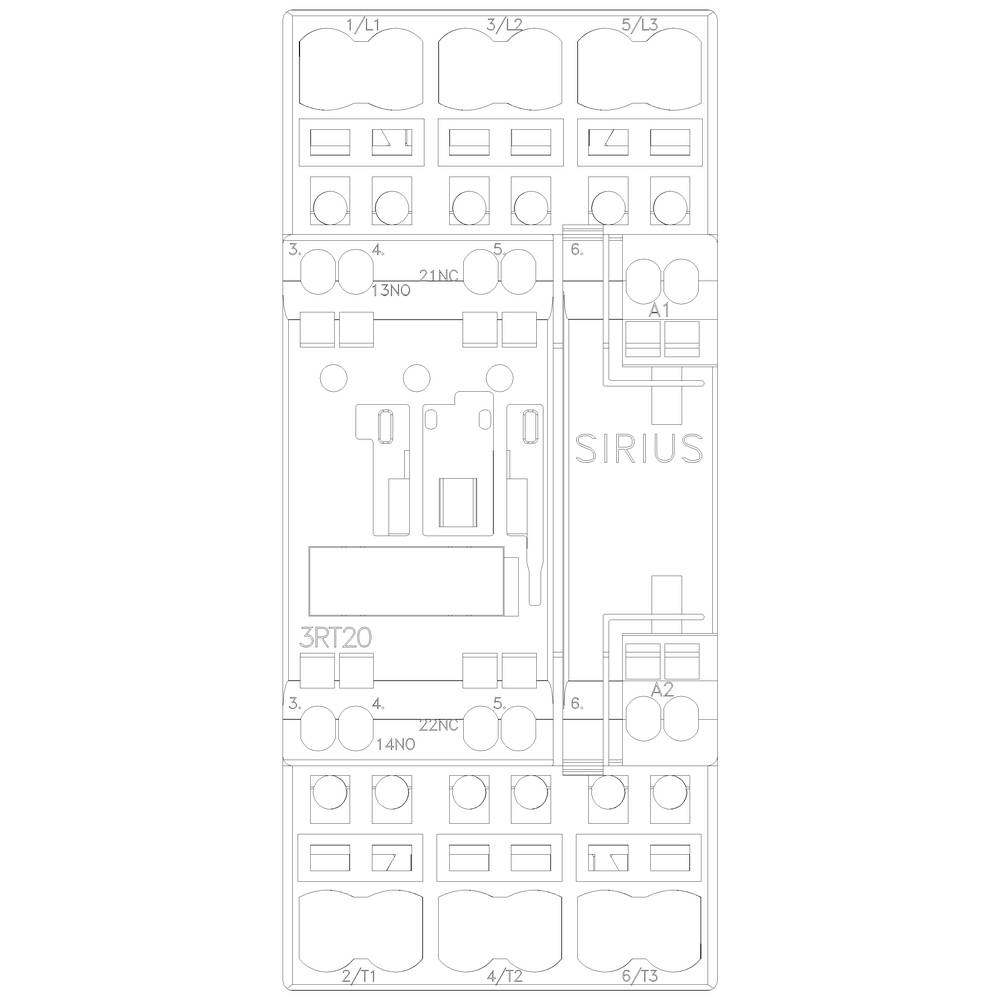

Schakelschema van een elektrisch apparaat met meerdere aansluitpunten en labels. Markeringen zoals '3RT20' en 'SIRIUS' zijn zichtbaar.

1/6

Afbeelding vergelijkbaar

Soortnaam

Vermogensbeveiliging

Aantal polen

3-polig

Nominale spanning

690 V/AC

Aansluiting

Trekveeraansluiting

Type

3RT2024-2AC20

Datasheet (PDF)

Leverbaar vr. 9 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 61,15 / Stuk)

€ 61,15

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Spanningstype: AC
Kabeldoorsnede eendraads of meerdraads: 10 mm²
Kabeldoorsnede fijnaderig: 6 mm²

Soortnaam: Vermogensbeveiliging

Type: 3RT2024-2AC20

Bouwgrootte: S0

Aantal polen: 3-polig

: 3x NO

Nominale spanning: 690 V/AC

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Aansluiting: Trekveeraansluiting

Mechanische levensduur: 10.000.000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 45 mm

Hoogte: 102 mm

Diepte: 97 mm

Afm.: (b x h x d) 45 x 102 x 97 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: TRUE

: 5.5 kW

: 3

: 1

: 1

: 12 A

: 40 A

: 24-24 V

: 24-24 V

: Spring clamp connection

: AC

: 12.5 A

: 5.516

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1704301 Siemens 3RT2024-2AC20 Vermogensbeveiliging 3x NO 690 V/AC 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1704301 Siemens 3RT2024-2AC20 Vermogensbeveiliging 3x NO 690 V/AC 1 stuk(s)

Omschrijving

Vermogenscontactor, AC-3 12 A, 5,5 kW/400 V 1 NO + 1 NC, 24 V 50/60 Hz, 3-polig, grootte S0, lasklemaansluiting Vermogenscontactor SIRIUS 3RT2 voor het schakelen van motoren. De beveiligingen 3RT2 maken deel uit van het Sirius systeembouwpakket met zijn optimaal op elkaar afgestemde producten. Ze overtuigen dankzij grote prestaties bij tegelijkertijd compacte constructie en hoge contactbetrouwbaarheid. Ze kunnen veelzijdig worden gecombineerd met andere componenten in de verbruikeraftakking. Veel van de apparaatcombinaties zijn getest in de fabriek. De beveiligingen bieden voor elke toepassing de optimale koppeling met de besturing (parallel, via ASi of IO-Link). Geïntegreerde hulpschakelaars verminderen de complexiteit van uw opbouw. De aansluitingen aan de voorzijde maken eenvoudig bedraden mogelijk. De beveiligingen 3RT2 zijn klimaatbestendig, wereldwijd toegelaten (bijv. IEC en UL/CSA) en IE3/IE4-ready. Ze zijn in verschillende formaten en in een groot vermogensbereik verkrijgbaar met AC- en DC-uitvoering. Naast schroefaansluitingstechniek bieden de apparaten voor de volledigheid ook trekveeraansluiting voor een snelle, onderhoudsvrije en trilvaste aansluiting. De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. De beschikbare verbindingscomponenten, functiemodules en het voedingssysteem Sirius 3RV29 reduceren de bekabelingskosten aanzienlijk. De vermogensbeveiligingen 3RT2 nemen de plaats in van de beproefde serie 3RT1 (tot 55 kW). Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
