Siemens 3RT2018-1BP42 Contactor 3x NO 690 V/AC 1 stuk(s) kopen ? Conrad Electronic

Een zwarte elektrische contactor van Siemens uit de Sirius-serie, met meerdere aansluitingen boven en beneden.

Afbeelding vergelijkbaar

Een schakelkast met blootliggende kabels en aansluitingen staat naast een raam met regendruppels, waardoor machines zichtbaar zijn.

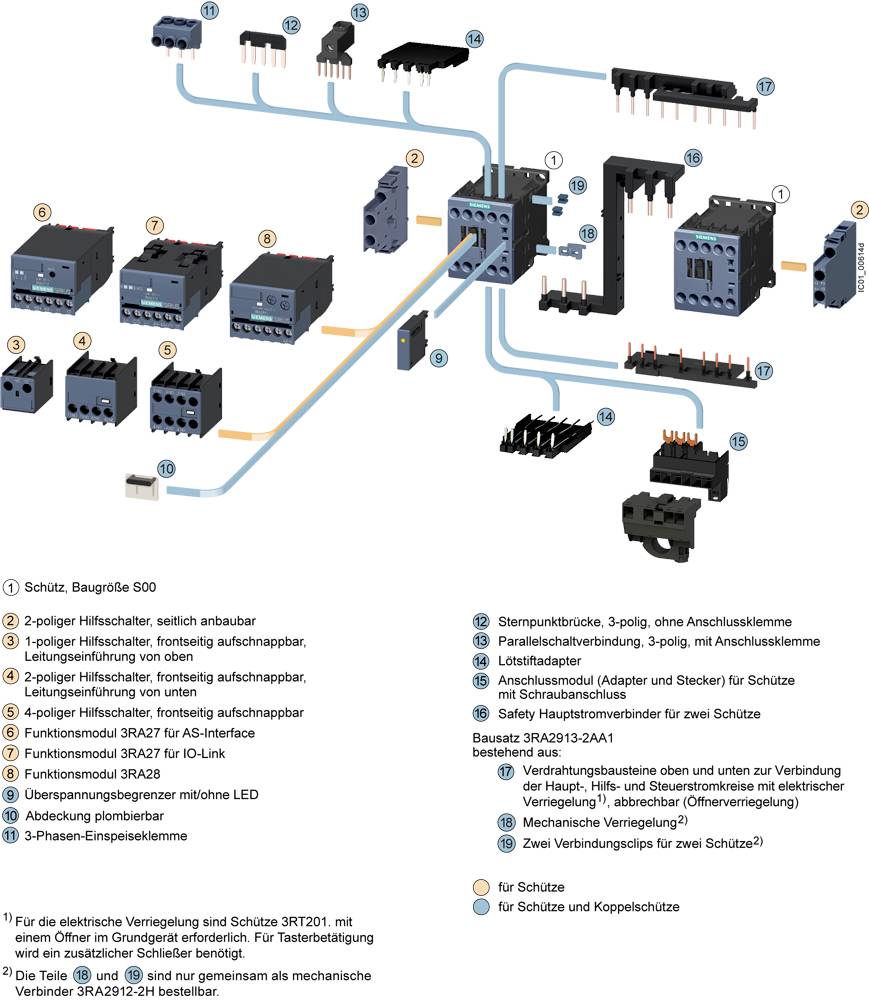

Diagram ter weergave en verbinding van schakelaars. Toont verschillende schakelaars, aansluitklemmen en hun verbindingspaden. Genummerde componenten met bijbehorende toelichting.

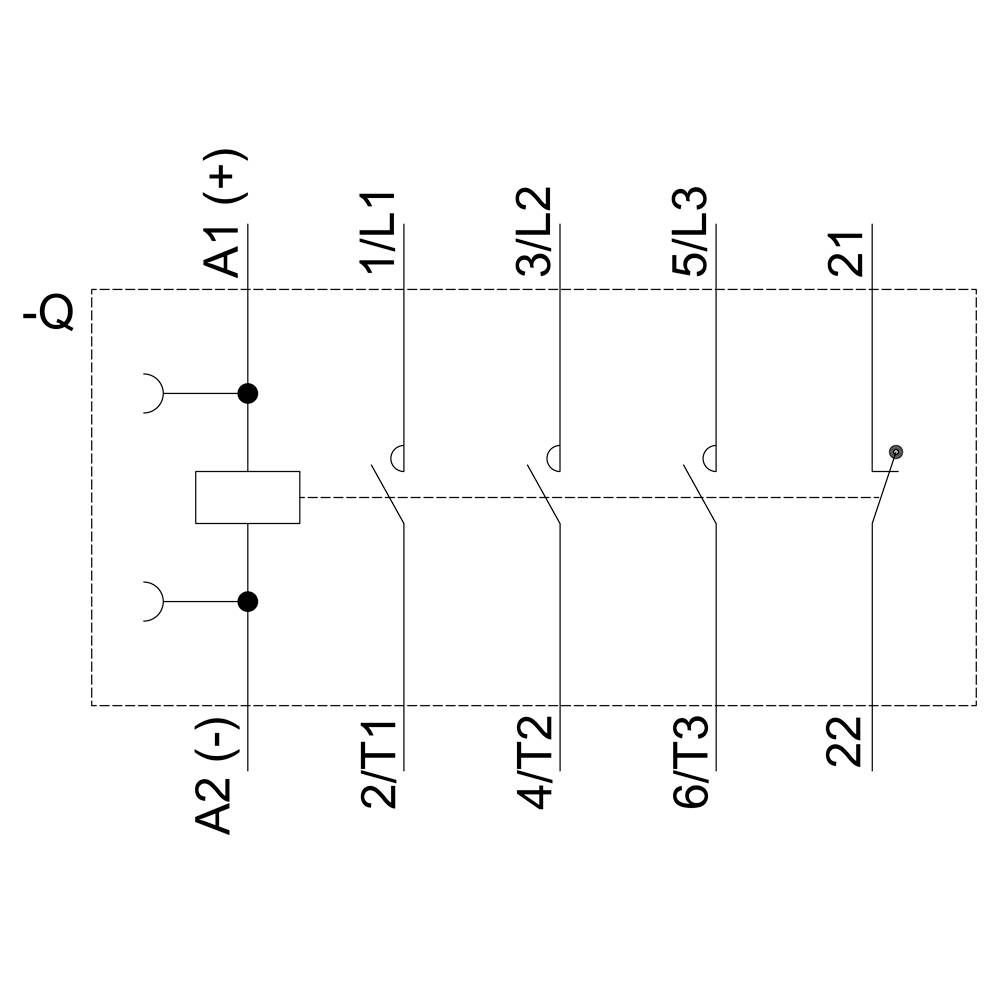

Schakelschema van een contacteur, toont de aansluitingen A1 (+), A2 (-), 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, en stuurcontacten 21, 22.

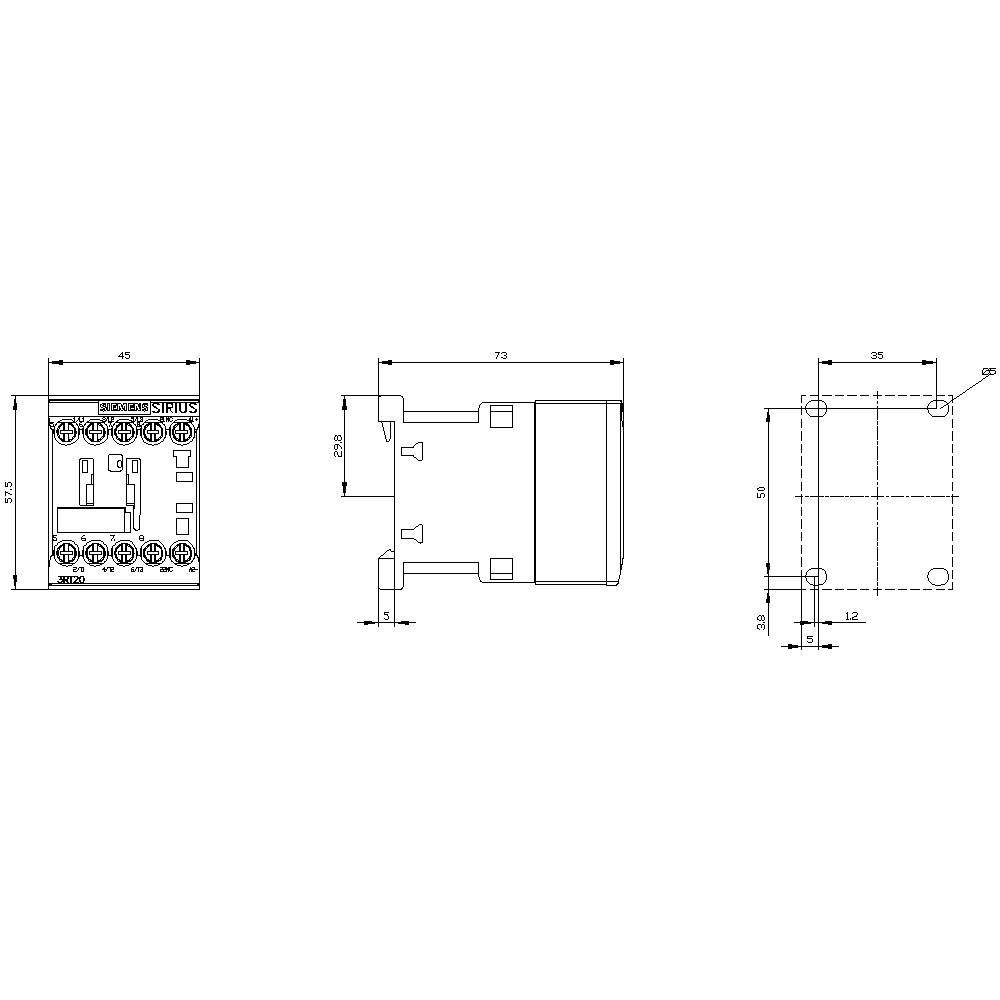

Technische tekening van een elektrisch relais met afmetingen: breedte 45 mm, diepte 73 mm, hoogte 29 mm, zij- en bovenaanzicht weergegeven.

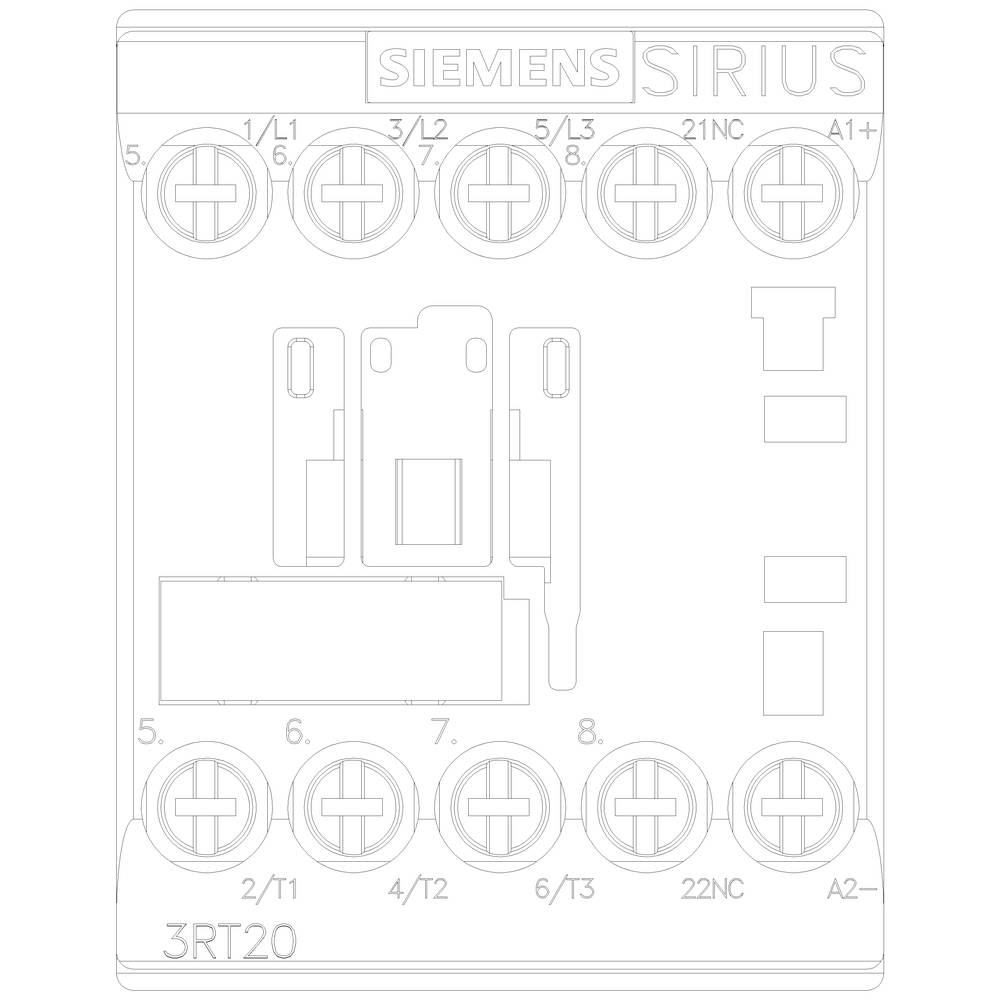

'Schakeltoestel met aanduidingen. Boven: L1, L2, L3, daaronder 2T1, 4T2, 6T3. Merknaam 'SIEMENS SIRIUS' bovenaan zichtbaar.'

1/6

Afbeelding vergelijkbaar

Soortnaam

Contactor

Aantal polen

3-polig

Nominale spanning

690 V/AC

Aansluiting

Schroeven

Type

3RT2018-1BP42

Datasheet (PDF)

Leverbaar do. 1 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 177,68 / Stuk)

€ 177,68

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Spanningstype: DC
Kabeldoorsnede eendraads of meerdraads: 4 mm²
Kabeldoorsnede fijnaderig: 2,5 mm²

Soortnaam: Contactor

Type: 3RT2018-1BP42

Bouwgrootte: S00

Aantal polen: 3-polig

: 3x NO

Nominale spanning: 690 V/AC

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Aansluiting: Schroeven

Mechanische levensduur: 30000000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 45 mm

Hoogte: 58 mm

Diepte: 73 mm

Afm.: (b x h x d) 45 x 58 x 73 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: TRUE

: 7.5 kW

: 3

: 1

: 16 A

: 22 A

: Screw connection

: DC

: 11.5 A

: 7.3549875

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1704580 Siemens 3RT2018-1BP42 Contactor 3x NO 690 V/AC 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1704580 Siemens 3RT2018-1BP42 Contactor 3x NO 690 V/AC 1 stuk(s)

Omschrijving

Contactor, AC-3, 7,5 kW/400 V, 1 NC, DC 230 V, 3-polig, grootte S00 schroefaansluiting vermogenscontactor Sirius 3RT2 voor het schakelen van motoren. De beveiligingen 3RT2 maken deel uit van het Sirius systeembouwpakket met zijn optimaal op elkaar afgestemde producten. Ze overtuigen dankzij grote prestaties bij tegelijkertijd compacte constructie en hoge contactbetrouwbaarheid. Ze kunnen veelzijdig worden gecombineerd met andere componenten in de verbruikeraftakking. Veel van de apparaatcombinaties zijn getest in de fabriek. De beveiligingen bieden voor elke toepassing de optimale koppeling met de besturing (parallel, via ASi of IO-Link). Geïntegreerde hulpschakelaars verminderen de complexiteit van uw opbouw. De aansluitingen aan de voorzijde maken eenvoudig bedraden mogelijk. De beveiligingen 3RT2 zijn klimaatbestendig, wereldwijd toegelaten (bijv. IEC en UL/CSA) en IE3/IE4-ready. Ze zijn in verschillende formaten en in een groot vermogensbereik verkrijgbaar met AC- en DC-uitvoering. Naast schroefaansluitingstechniek bieden de apparaten voor de volledigheid ook trekveeraansluiting voor een snelle, onderhoudsvrije en trilvaste aansluiting. De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. De beschikbare verbindingscomponenten, functiemodules en het voedingssysteem Sirius 3RV29 reduceren de bekabelingskosten aanzienlijk. De vermogensbeveiligingen 3RT2 nemen de plaats in van de beproefde serie 3RT1 (tot 55 kW). Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
