Siemens 3RT2017-2SB41 Vermogensbeveiliging 3x NO 5.5 kW 690 V/AC Met veiligheids diode Geschikt voor merk (relais): Siem kopen ? Conrad Electronic

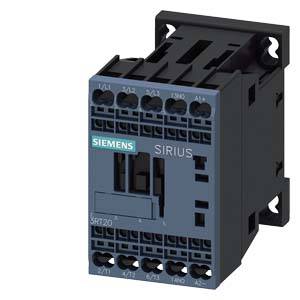

'Siemens SIRIUS schakelaar, model 3RT202. Elektronische component voor de besturing van motoren en schakelingen, aansluitklemmen zichtbaar.'

Afbeelding vergelijkbaar

Een open schakelkast met elektrische componenten links en een regenachtige glazen wand die industriële machines op de achtergrond toont.

Bedradingsschema toont verschillende elektrische componenten zoals contactoren, zekeringen en verbindingen met labels voor installatie.

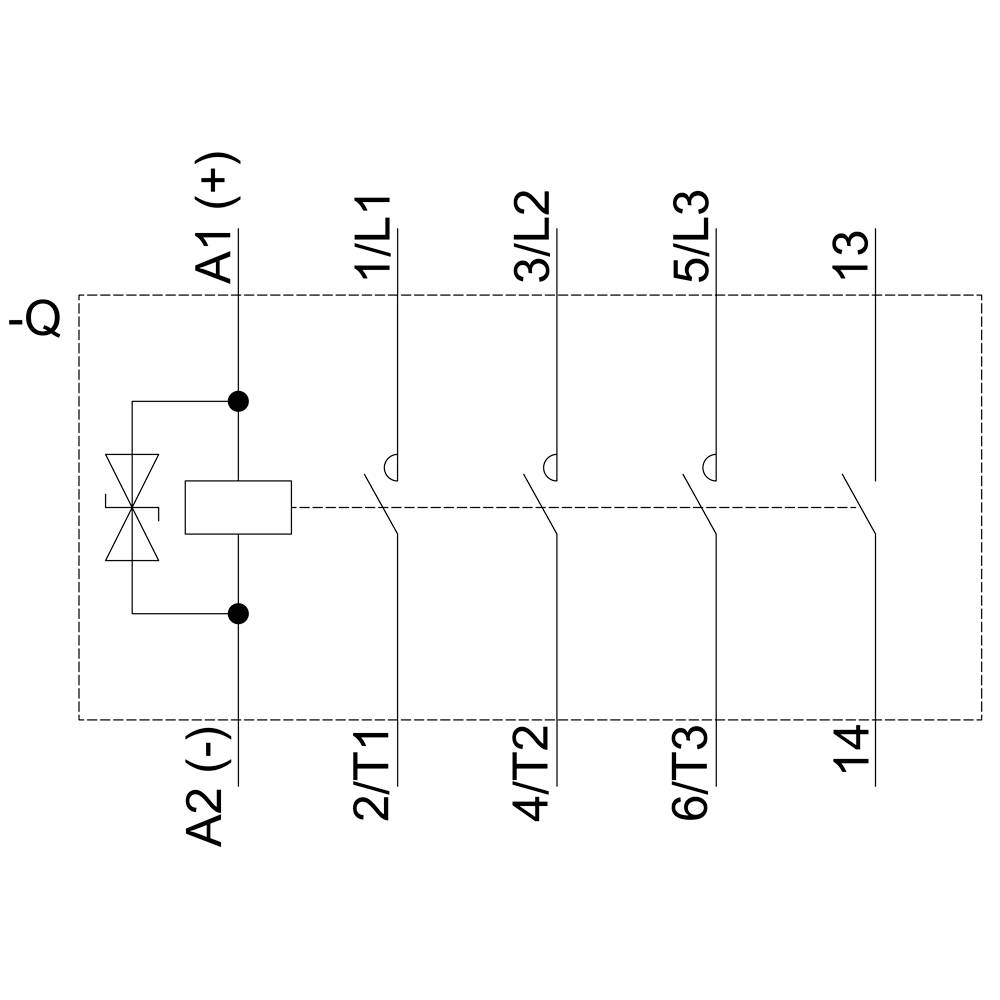

Schakelschema met relais en schakelaars. A1 positief, A2 negatief. Verbindingen naar 1/L1, 3/L2, 5/L3, en andere nummers.

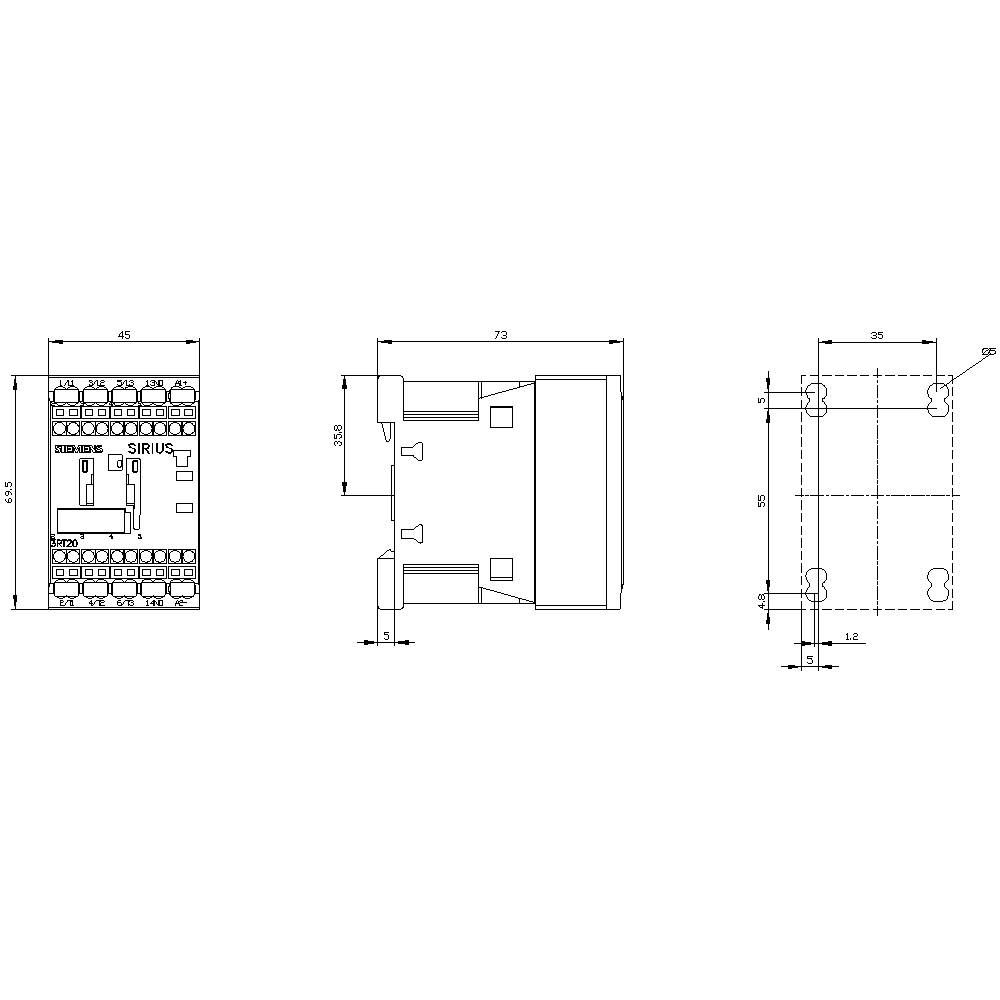

Technische tekening van een SIRIUS-apparaat met voor-, zij- en bovenaanzicht. Afmetingen zijn in millimeters weergegeven.

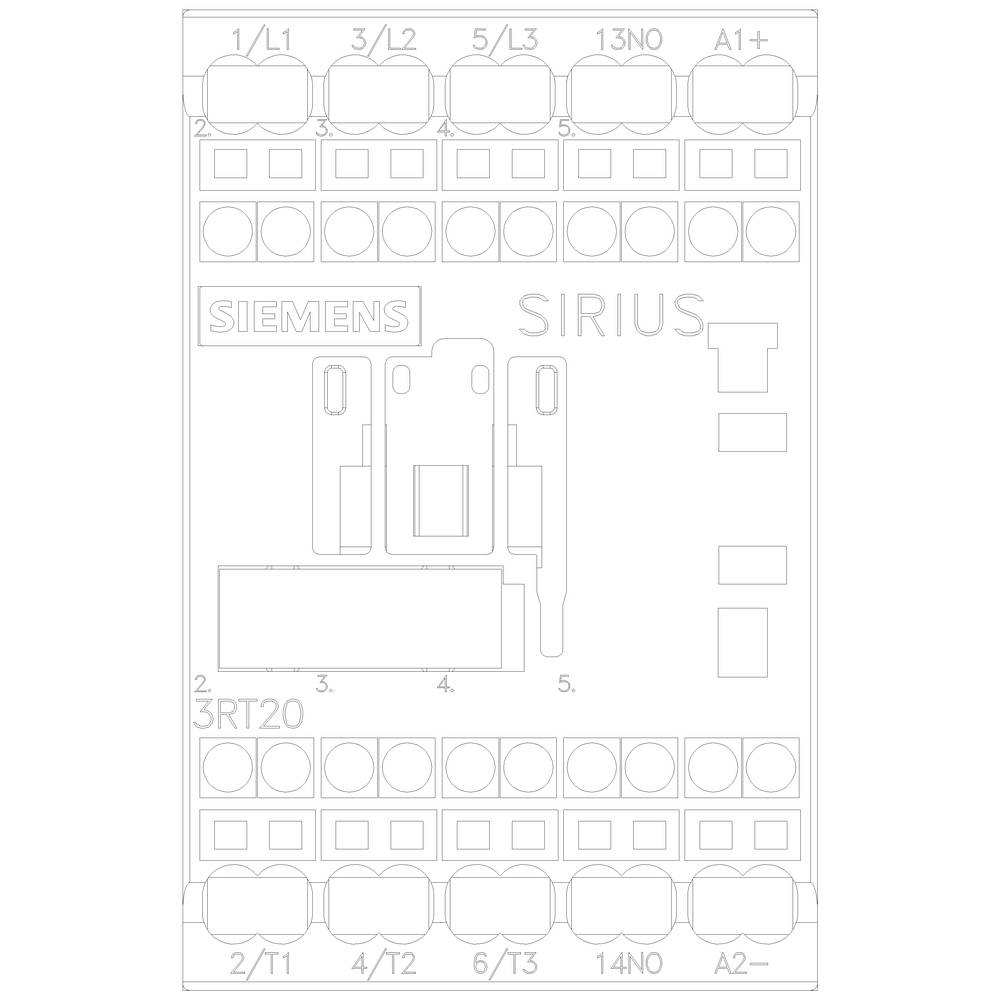

Tekening van een Siemens SIRIUS 3RT20 magneetschakelaar, met aansluitingen en labels zoals 1/L1, 3/L2, 5/L3, 13NO, A1+.

1/6

Afbeelding vergelijkbaar

Soortnaam

Vermogensbeveiliging

Aantal polen

3-polig

Nominale spanning

690 V/AC

Vermogen

5.5 kW

Aansluiting

Trekveeraansluiting

Datasheet (PDF)

Leverbaar ma. 19 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 76,02 / Stuk)

€ 76,02

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Spanningstype: DC
Kabeldoorsnede eendraads of meerdraads: 4 mm²
Kabeldoorsnede fijnaderig: 2,5 mm²

Soortnaam: Vermogensbeveiliging

Type: 3RT2017-2SB41

Bouwgrootte: S00

Aantal polen: 3-polig

: 3x NO

Type hulpcontact: 1x NO

Nominale spanning: 690 V/AC

Regelspanning (min.): 24 V/DC

Regelspanning (max.): 24 V/DC

Stuurspanningsbereik: 24 - 24 V/DC

Schakelspanning (max.): 690 V/AC

Continu stroom (max.): 12 A

: 5.5 kW

Geschikt voor merk: Siemens

Geschikt voor serie: Siemens serie Sirius

Bijzonderheden: Met veiligheids diode

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Aansluiting: Trekveeraansluiting

Mechanische levensduur: 30000000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 45 mm

Hoogte: 70 mm

Diepte: 73 mm

Afm.: (b x h x d) 45 x 70 x 73 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: TRUE

: 5.5 kW

: 3

: 1

: 12 A

: 22 A

: Spring clamp connection

: DC

: 8.5 A

: 5.516240625

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1743499 Siemens 3RT2017-2SB41 Vermogensbeveiliging 3x NO 5.5 kW 690 V/AC Met veiligheids diode Geschikt voor merk (relais): Siem

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1743499 Siemens 3RT2017-2SB41 Vermogensbeveiliging 3x NO 5.5 kW 690 V/AC Met veiligheids diode Geschikt voor merk (relais): Siem

Omschrijving

Vermogenscontactor, AC-3 12 A, 5,5 kW/400 V 1 NO, DC 24 V 0,85 - 1,85* US, met TVS-diode geïntegreerd maat S00, trekveeraansluiting. Koppelcontactor Sirius 3RT2 voor het schakelen van motoren en hulp- en besturingscircuits, speciaal ontworpen voor directe aansluiting op elektronische besturingssystemen. De beveiligingen 3RT2 maken deel uit van het Sirius systeembouwpakket met zijn optimaal op elkaar afgestemde producten. Ze overtuigen dankzij grote prestaties bij tegelijkertijd compacte constructie en hoge contactbetrouwbaarheid. Ze kunnen veelzijdig worden gecombineerd met andere componenten in de verbruikeraftakking. Veel van de apparaatcombinaties zijn getest in de fabriek. Geïntegreerde hulpschakelaars verminderen de complexiteit van uw opbouw. De aansluitingen aan de voorzijde maken eenvoudig bedraden mogelijk. De beveiligingen 3RT2 zijn klimaatbestendig, wereldwijd toegelaten (bijv. IEC en UL/CSA) en IE3/IE4-ready. Naast schroefaansluitingstechniek bieden de apparaten voor de volledigheid ook trekveeraansluiting voor een snelle, onderhoudsvrije en trilvaste aansluiting. Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
