Siemens 3RT2017-2JB41 Vermogensbeveiliging 3x NO 690 V/AC 1 stuk(s) kopen ? Conrad Electronic

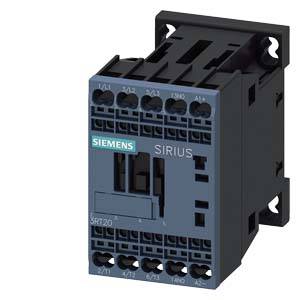

Siemens relais met opschrift 'SIRIUS', zwarte kunststofstructuur, meervoudige aansluitingen boven en onder voor elektrische bedrading.

Afbeelding vergelijkbaar

Een geopende schakelkast toont elektrische componenten. Op de achtergrond een machine achter een nat glazen raam.

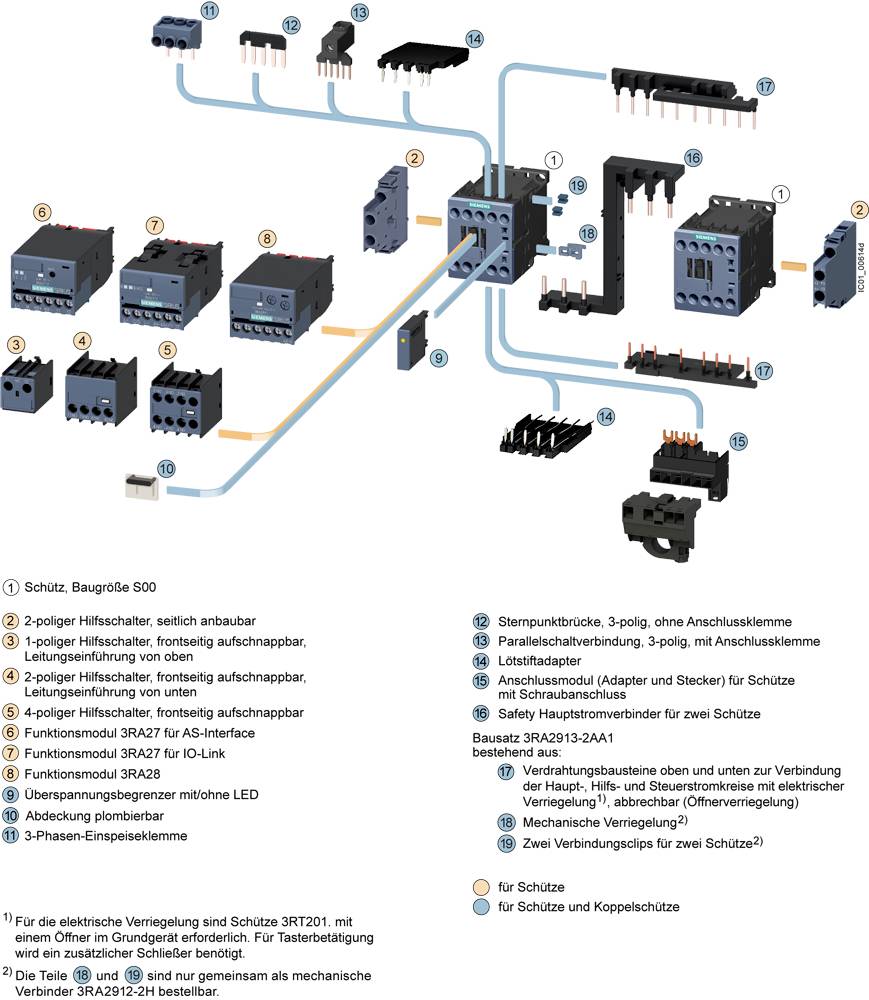

De afbeelding toont elektrische schakeltoestellen en hun componenten. Genummerde beschrijvingen verklaren functies zoals schakelaars, hulpcontacten en verbindingsstekers.

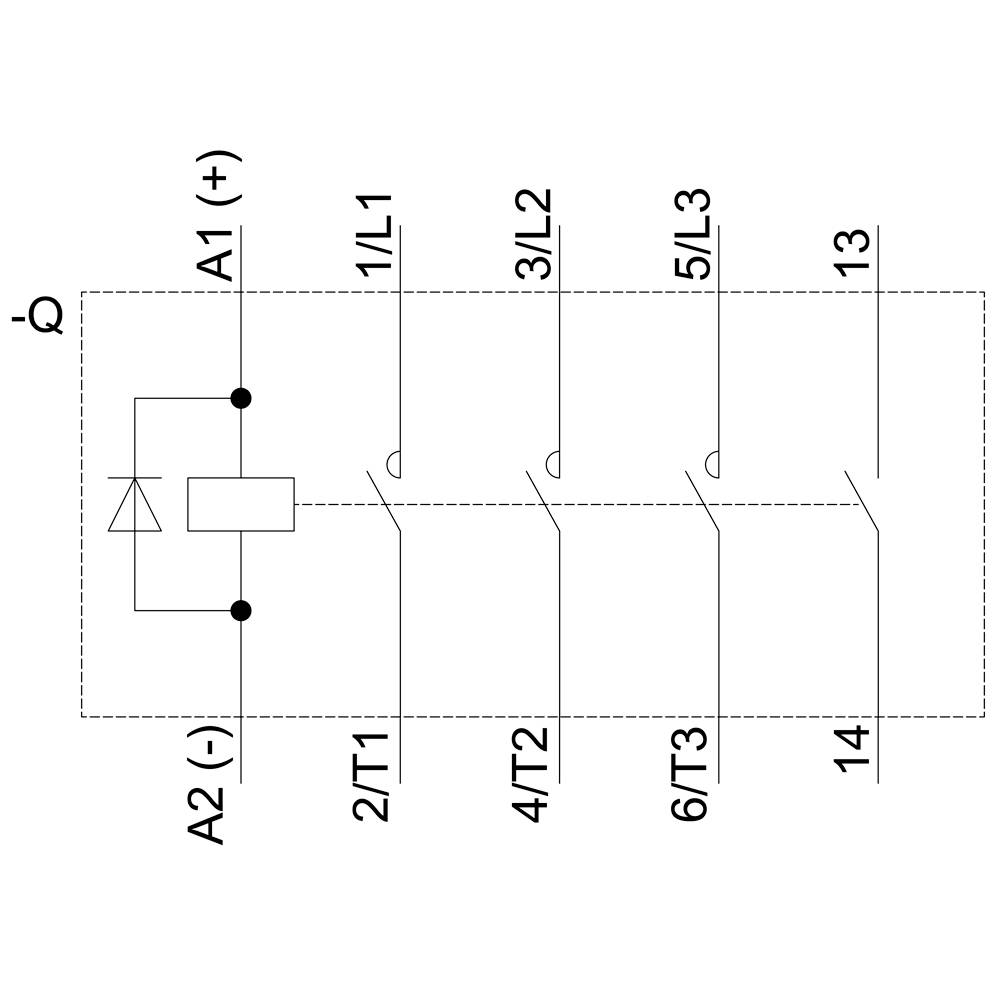

Schakelschema van een relais: Bovenaan A1 (+), onderaan A2 (-), links drie schakelcontacten met de aanduidingen 1/2, 3/4 en 5/6.

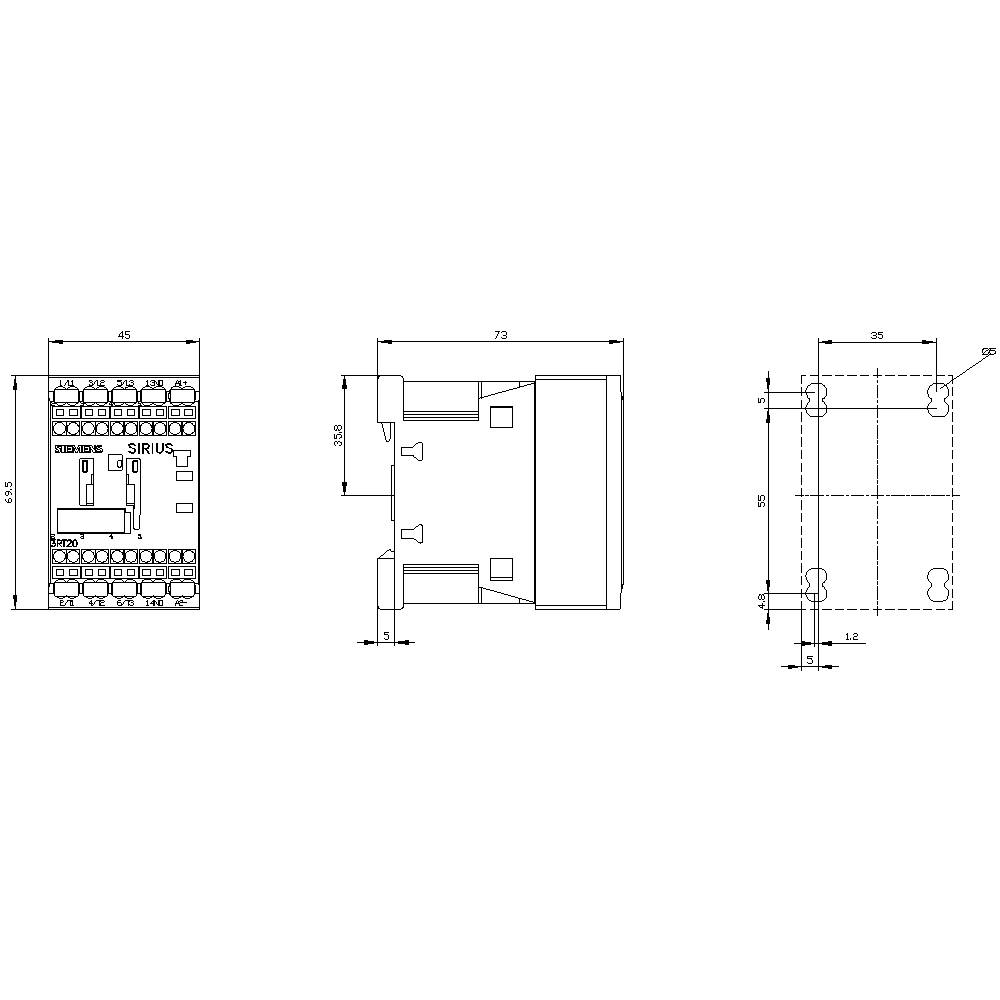

Technische tekening van een relais: vooraanzicht, zijaanzicht en bovenaanzicht met nauwkeurige afmetingen. Relevante details voor montage.

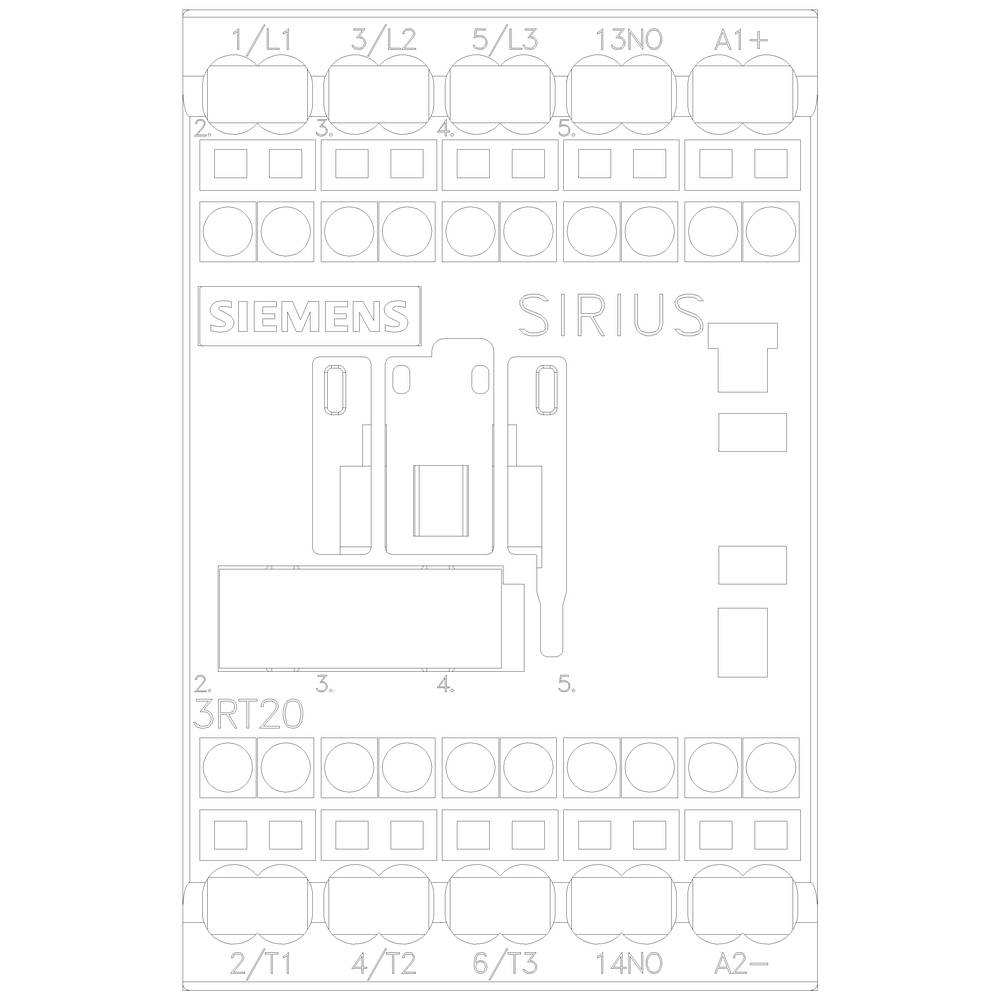

'Bedradingsschema van de Siemens SIRIUS 3RT20 besturing met genummerde aansluitklemmen en aanwijzingen voor de ingangs- en uitgangspunten.'

1/6

Afbeelding vergelijkbaar

Soortnaam

Vermogensbeveiliging

Aantal polen

3-polig

Nominale spanning

690 V/AC

Aansluiting

Trekveeraansluiting

Type

3RT2017-2JB41

Datasheet (PDF)

Leverbaar vr. 25 sep.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 76,02 / Stuk)

€ 76,02

excl. btw

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Spanningstype: DC
Kabeldoorsnede eendraads of meerdraads: 4 mm²
Kabeldoorsnede fijnaderig: 2,5 mm²

Soortnaam: Vermogensbeveiliging

Type: 3RT2017-2JB41

Bouwgrootte: S00

Aantal polen: 3-polig

: 3x NO

Nominale spanning: 690 V/AC

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Aansluiting: Trekveeraansluiting

Mechanische levensduur: 30000000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 45 mm

Hoogte: 70 mm

Diepte: 73 mm

Afm.: (b x h x d) 45 x 70 x 73 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: TRUE

: 5.5 kW

: 3

: 1

: 12 A

: 22 A

: 24-24 V

: Spring clamp connection

: DC

: 8.5 A

: 5.516

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1743321 Siemens 3RT2017-2JB41 Vermogensbeveiliging 3x NO 690 V/AC 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1743321 Siemens 3RT2017-2JB41 Vermogensbeveiliging 3x NO 690 V/AC 1 stuk(s)

Omschrijving

Vermogenscontactor, AC-3 12 A, 5,5 kW/400 V 1 NO, DC 24 V 0,7 - 1,25 * US met diode geïntegreerd, 3-polig maat S00, trekveeraansluiting geschikt voor PLC-uitgangen. Koppelcontactor Sirius 3RT2 voor het schakelen van motoren en van hulp- en besturingscircuits, speciaal ontworpen voor de directe aansluiting op elektronische besturingssystemen. De beveiligingen 3RT2 maken deel uit van het Sirius systeembouwpakket met zijn optimaal op elkaar afgestemde producten. Ze overtuigen dankzij grote prestaties bij tegelijkertijd compacte constructie en hoge contactbetrouwbaarheid. Ze kunnen veelzijdig worden gecombineerd met andere componenten in de verbruikeraftakking. Veel van de apparaatcombinaties zijn getest in de fabriek. Geïntegreerde hulpschakelaars verminderen de complexiteit van uw opbouw. De aansluitingen aan de voorzijde maken eenvoudig bedraden mogelijk. De beveiligingen 3RT2 zijn klimaatbestendig, wereldwijd toegelaten (bijv. IEC en UL/CSA) en IE3/IE4-ready. Naast schroefaansluitingstechniek bieden de apparaten voor de volledigheid ook trekveeraansluiting voor een snelle, onderhoudsvrije en trilvaste aansluiting. Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
