Siemens 3RT2016-4AK61 Vermogensbeveiliging 3x NO 690 V/AC 1 stuk(s) kopen ? Conrad Electronic

Siemens 3RT2016-4AK61 Vermogensbeveiliging 3x NO 690 V/AC 1 stuk(s)-0

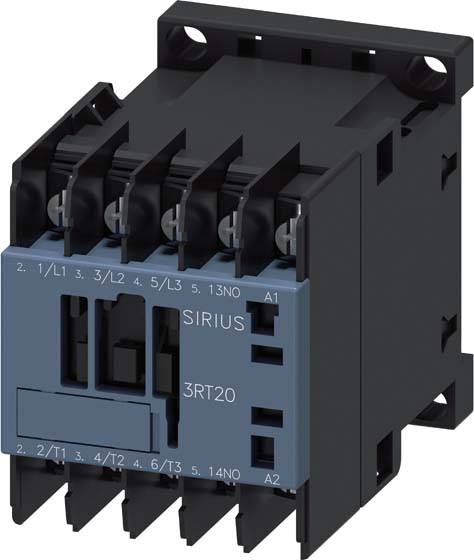

Een elektrisch relais met drie vermogenscontacten en stuuraansluitingen. Het wordt gebruikt in schakelinstallaties voor het besturen van elektrische belastingen.

'Binnenaanzicht van een industriële wasmachine met een geopend bedieningspaneel. Buiten regent het, en regendruppels zijn zichtbaar op het raam.'

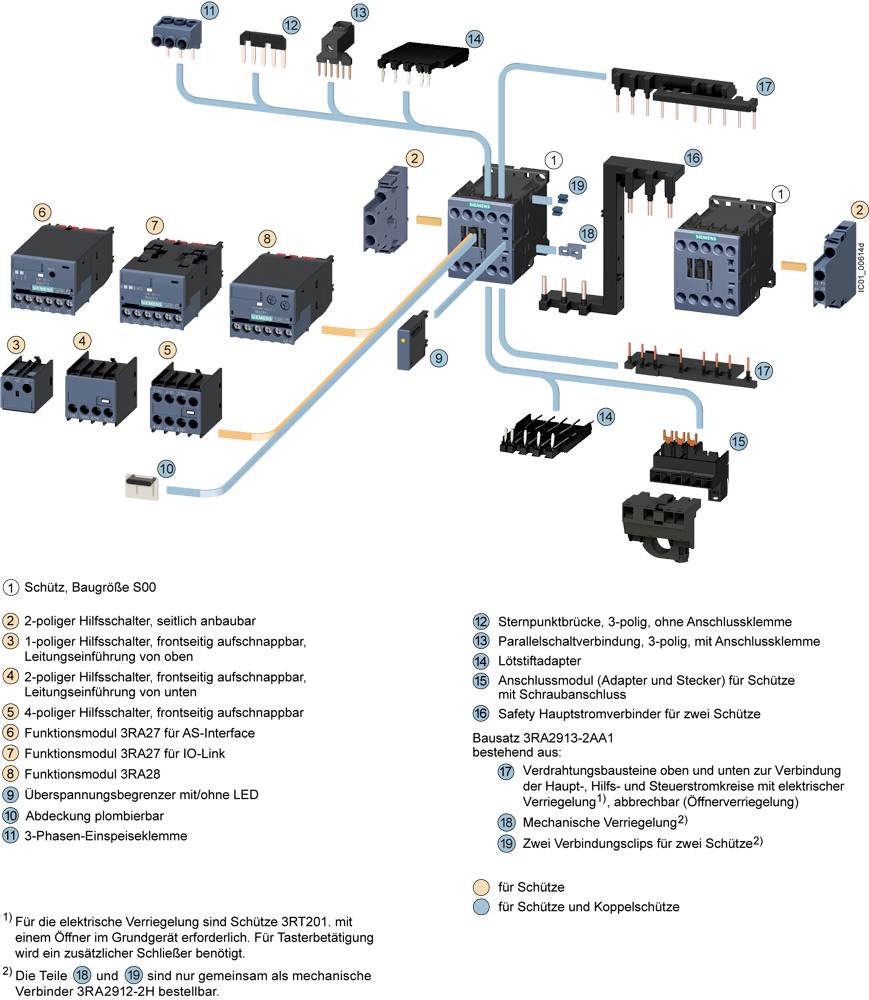

De afbeelding toont een overzicht van verschillende schakelapparatuur en hun rangschikking voor elektrische vergrendeling volgens de voetnoten.

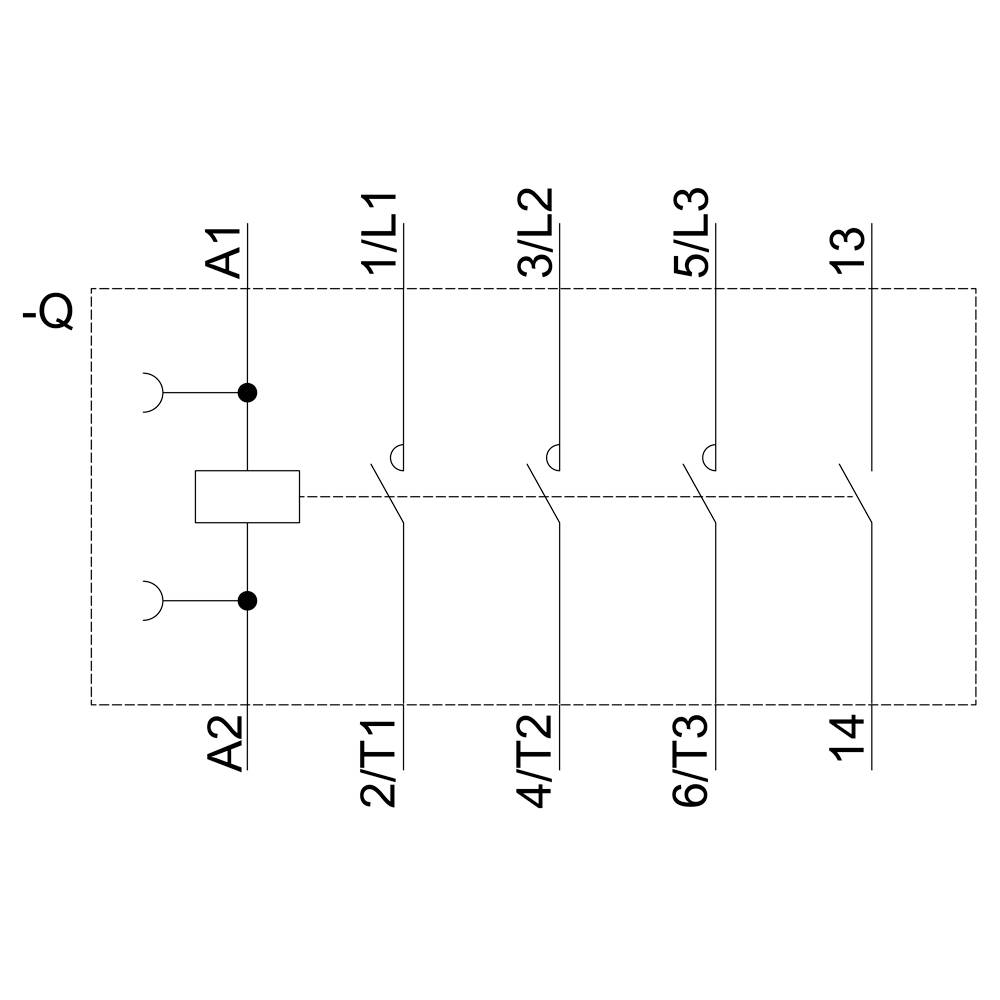

'Schakelschema van een relais met spoelaansluitingen A1 en A2. Contacten voor 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3 en 13, 14 weergegeven.'

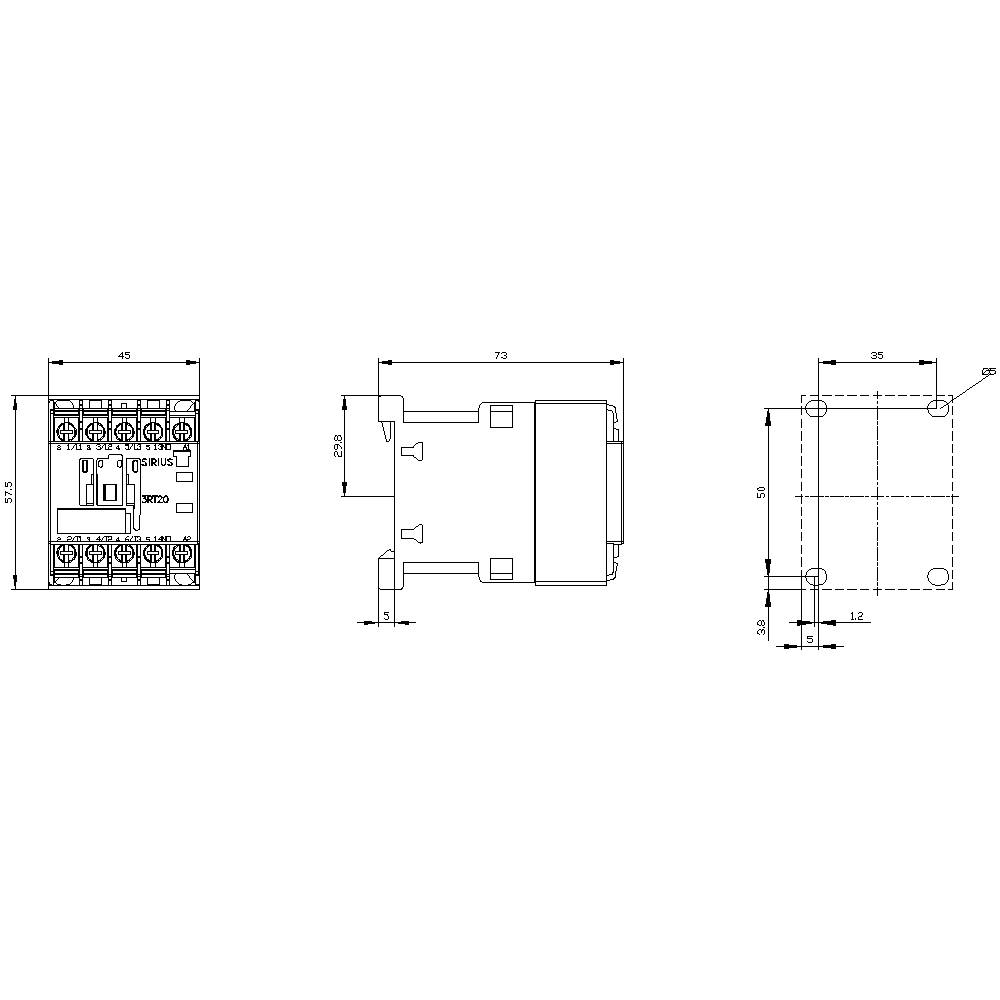

Technische tekening van een relais met detailweergaven en afmetingen. Toont bovenaanzicht, zijaanzicht en achteraanzicht van het apparaat.

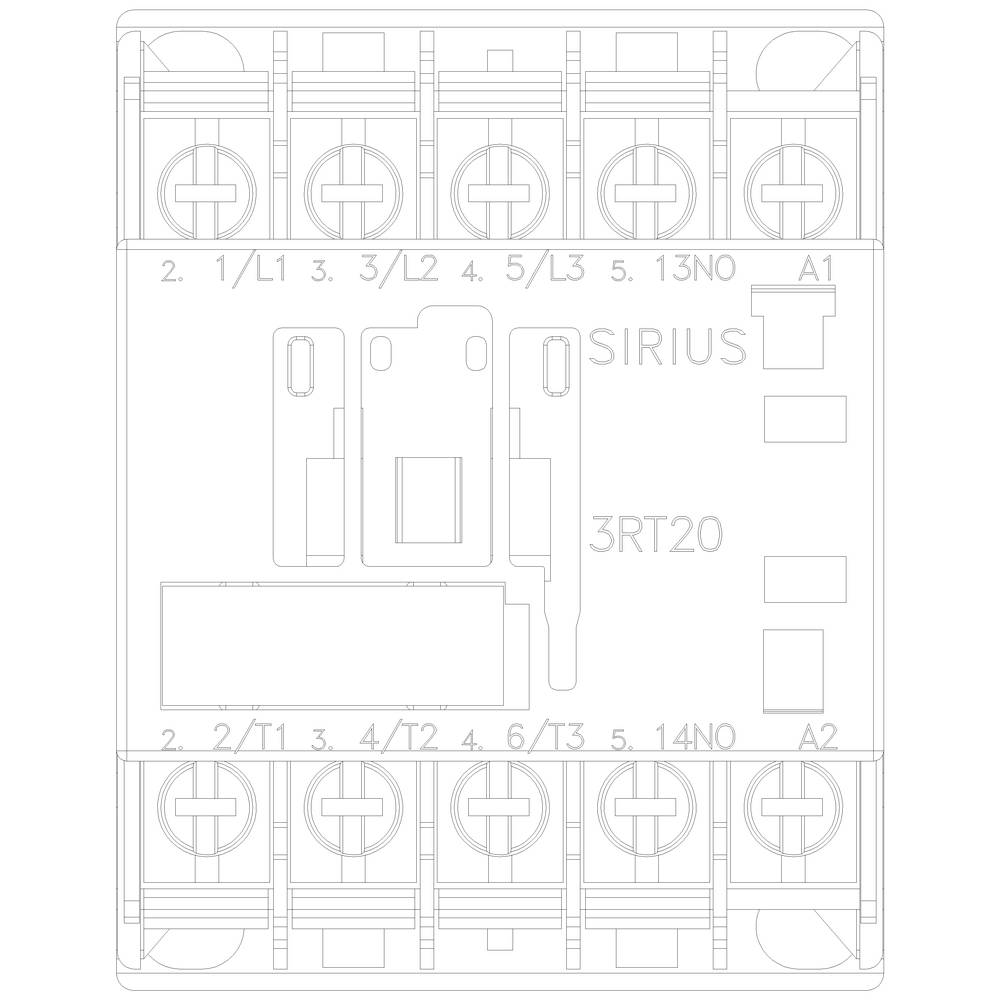

De afbeelding toont het schakelschema van een elektrische schakelaar met contactaanduidingen 1/L1, 3/L2, 5/L3, 13NO, en andere aansluitingen.

1/7

Soortnaam

Vermogensbeveiliging

Aantal polen

3-polig

Nominale spanning

690 V/AC

Aansluiting

Ringkabelschoenaansluiting

Type

3RT2016-4AK61

Datasheet (PDF)

Niet beschikbaar

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Totaal (€ 42,97 / Stuk)

€ 42,97

excl. btw

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Spanningstype: AC

Soortnaam: Vermogensbeveiliging

Type: 3RT2016-4AK61

Bouwgrootte: S00

Aantal polen: 3-polig

: 3x NO

Nominale spanning: 690 V/AC

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Aansluiting: Ringkabelschoenaansluiting

Mechanische levensduur: 30000000

: IP00

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 45 mm

Hoogte: 58 mm

Diepte: 73 mm

Afm.: (b x h x d) 45 x 58 x 73 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: TRUE

: 4 kW

: 3

: 1

: 9 A

: 22 A

: Other

: AC

: 8.5 A

: 3.677493749

Documenten en downloads

Datablad

Datablad 1731374 Siemens 3RT2016-4AK61 Vermogensbeveiliging 3x NO 690 V/AC 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1731374 Siemens 3RT2016-4AK61 Vermogensbeveiliging 3x NO 690 V/AC 1 stuk(s)

Omschrijving

Vermogenscontactor, AC-3 9 A, 4 kW/400 V 1 NO, AC 110 V, 50 Hz 120 V, 60 Hz, 3-polig, maat S00, ringkabelschoen. Vermogenscontactor Sirius 3RT2 voor het schakelen van motoren. De beveiligingen 3RT2 maken deel uit van het Sirius systeembouwpakket met zijn optimaal op elkaar afgestemde producten. Ze overtuigen dankzij grote prestaties bij tegelijkertijd compacte constructie en hoge contactbetrouwbaarheid. Ze kunnen veelzijdig worden gecombineerd met andere componenten in de verbruikeraftakking. Veel van de apparaatcombinaties zijn getest in de fabriek. De beveiligingen bieden voor elke toepassing de optimale koppeling met de besturing (parallel, via ASi of IO-Link). Geïntegreerde hulpschakelaars verminderen de complexiteit van uw opbouw. De aansluitingen aan de voorzijde maken eenvoudig bedraden mogelijk. De beveiligingen 3RT2 zijn klimaatbestendig, wereldwijd toegelaten (bijv. IEC en UL/CSA) en IE3/IE4-ready. Ze zijn in verschillende formaten en in een groot vermogensbereik verkrijgbaar met AC- en DC-uitvoering. Naast schroefaansluitingstechniek bieden de apparaten voor de volledigheid ook trekveeraansluiting voor een snelle, onderhoudsvrije en trilvaste aansluiting. De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. De beschikbare verbindingscomponenten, functiemodules en het voedingssysteem Sirius 3RV29 reduceren de bekabelingskosten aanzienlijk. De vermogensbeveiligingen 3RT2 nemen de plaats in van de beproefde serie 3RT1 (tot 55 kW). Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
