Siemens 3RT2016-2BM42 Vermogensbeveiliging 3x NO 690 V/AC 1 stuk(s) kopen ? Conrad Electronic

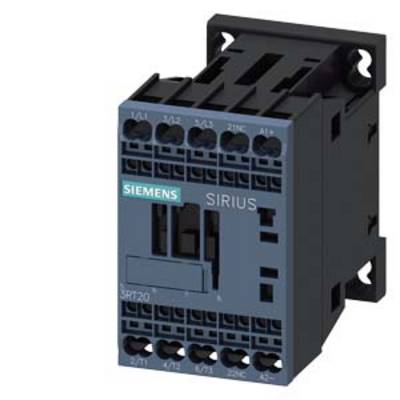

Een zwarte Siemens-magneetschakelaar uit de Sirius-serie voor de aansturing van elektrische motoren, met meerdere aansluitingen aan de voorzijde.

Afbeelding vergelijkbaar

Een elektrische schakelkast toont complexe bekabeling en bedieningsapparatuur. Op de achtergrond is vaag een productieomgeving zichtbaar.

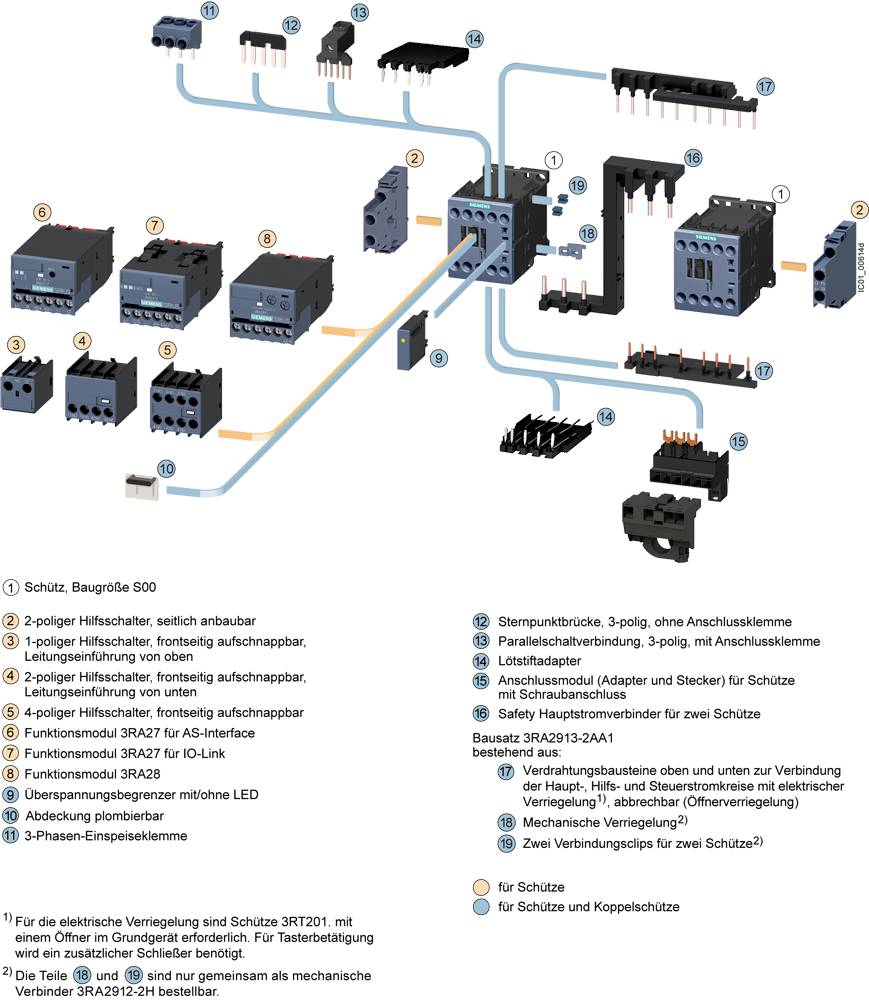

Schütz-systeemafbeelding met instructies: Te zien zijn verschillende schakelapparatuur, zoals vermogensschakelaars en verbindingsstukken, met gedetailleerde beschrijvingen en nummering voor installatie en bedrading.

'Elektrisch schakelschema: Magneetschakelaar met spoelaansluitingen A1(+), A2(-), en schakelcontacten 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3.'

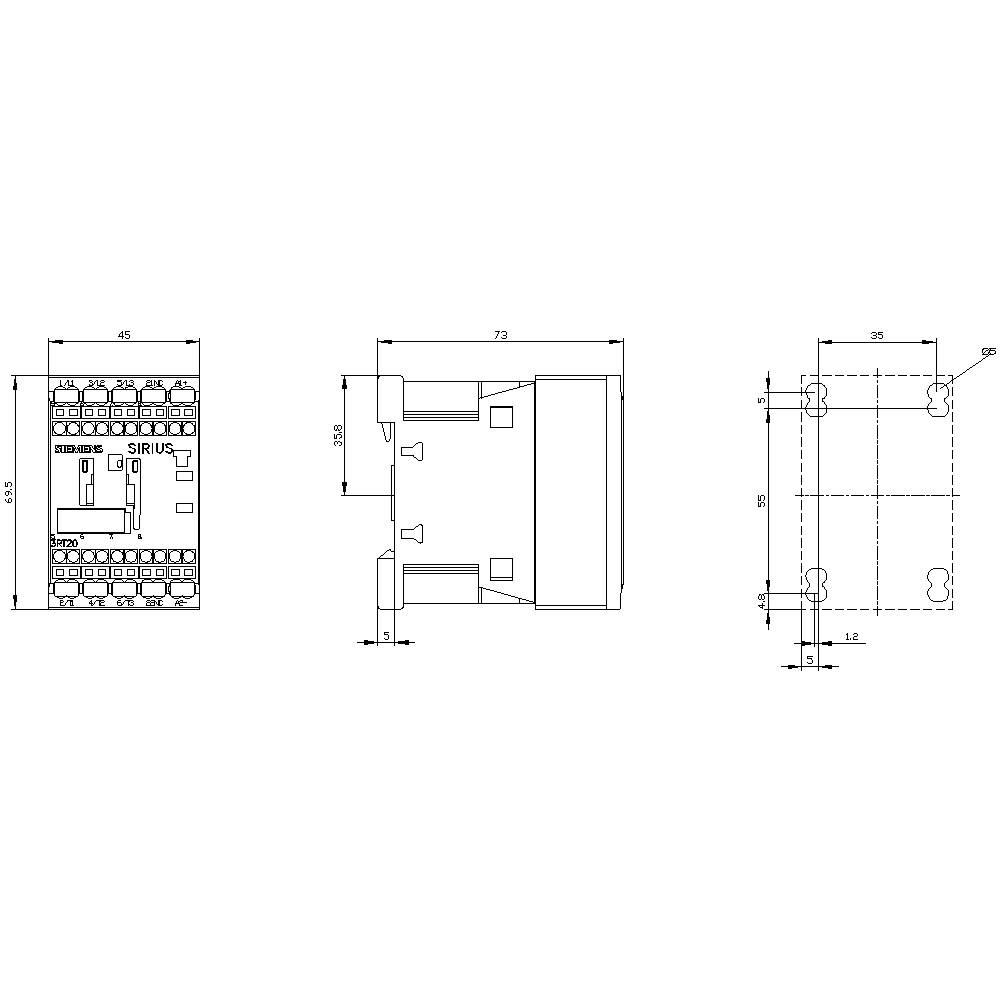

Technische tekening van een onderdeel met drie aanzichten: vooraanzicht, zijaanzicht en bovenaanzicht. Afmetingen en bevestigingspunten aangegeven.

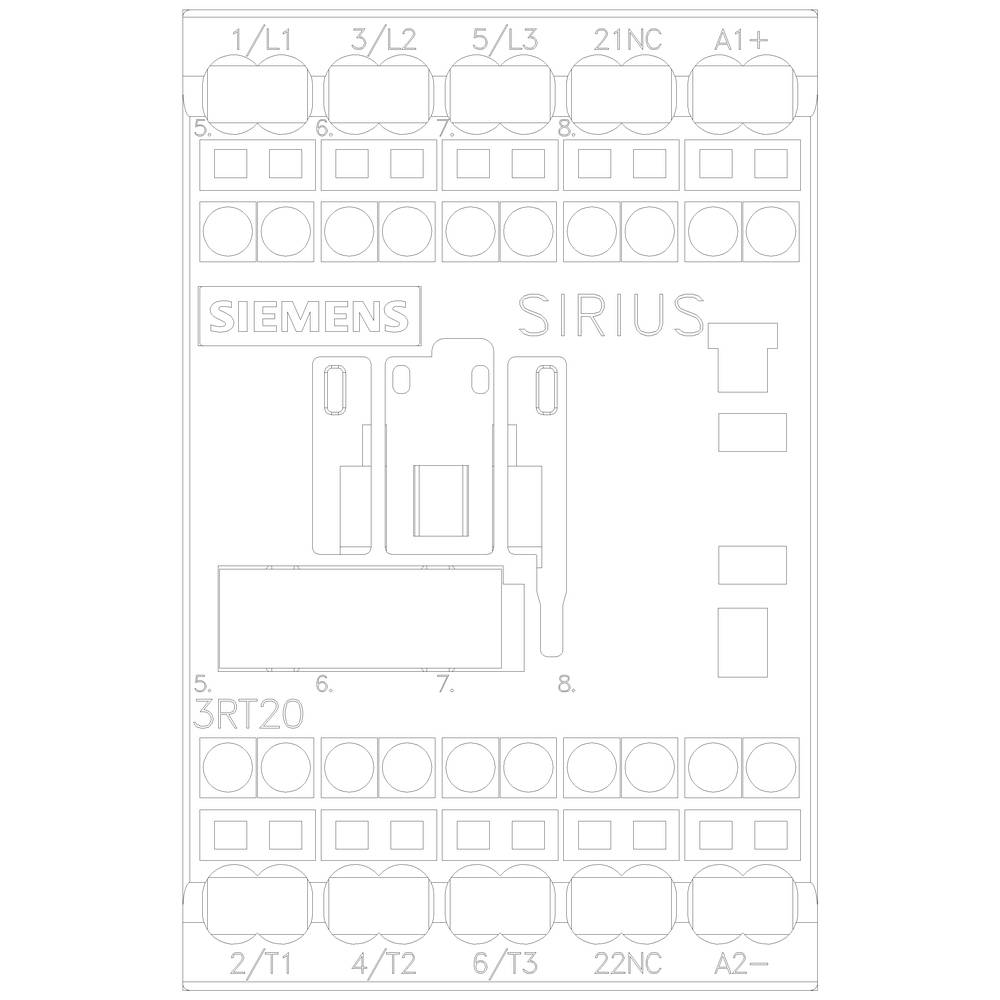

Bedradingsschema van een Siemens Sirius-relais, model 3RT20. Toont klemaansluiting en interne schakelcontacten. Ideaal voor installatiereferentie.

1/6

Afbeelding vergelijkbaar

Soortnaam

Vermogensbeveiliging

Aantal polen

3-polig

Nominale spanning

690 V/AC

Aansluiting

Trekveeraansluiting

Type

3RT2016-2BM42

Datasheet (PDF)

Leverbaar di. 21 jul.

Verkoop en verzending:

Conrad Electronic Algemene voorwaarden

Aantal

Stuk(s)

Totaal (€ 54,54 / Stuk)

€ 54,54

excl. btw

Gratis verzending*

Juridisch probleem melden

Highlights & Details

Contactor AC-3, 4 kW/400 V, 1 NC, DC 220 V 3-polig S00

Extra services en acties

Technische specificaties

Spanningstype: DC
Kabeldoorsnede eendraads of meerdraads: 4 mm²
Kabeldoorsnede fijnaderig: 2,5 mm²

Soortnaam: Vermogensbeveiliging

Type: 3RT2016-2BM42

Bouwgrootte: S00

Aantal polen: 3-polig

: 3x NO

Nominale spanning: 690 V/AC

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Aansluiting: Trekveeraansluiting

Mechanische levensduur: 30000000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 45 mm

Hoogte: 70 mm

Diepte: 73 mm

Afm.: (b x h x d) 45 x 70 x 73 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: TRUE

: 4 kW

: 3

: 1

: 9 A

: 22 A

: 220-220 V

: Spring clamp connection

: DC

: 8.5 A

: 3.677

Documenten en downloads

Datablad

Datablad 1731359 Siemens 3RT2016-2BM42 Vermogensbeveiliging 3x NO 690 V/AC 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1731359 Siemens 3RT2016-2BM42 Vermogensbeveiliging 3x NO 690 V/AC 1 stuk(s)

Omschrijving

Vermogenscontactor, AC-3 9 A, 4 kW/400 V 1 NC, DC 220 V, 3-polig, maat S00 lasklem. Vermogenscontactor Sirius 3RT2 voor het schakelen van motoren. De beveiligingen 3RT2 maken deel uit van het Sirius systeembouwpakket met zijn optimaal op elkaar afgestemde producten. Ze overtuigen dankzij grote prestaties bij tegelijkertijd compacte constructie en hoge contactbetrouwbaarheid. Ze kunnen veelzijdig worden gecombineerd met andere componenten in de verbruikeraftakking. Veel van de apparaatcombinaties zijn getest in de fabriek. De beveiligingen bieden voor elke toepassing de optimale koppeling met de besturing (parallel, via ASi of IO-Link). Geïntegreerde hulpschakelaars verminderen de complexiteit van uw opbouw. De aansluitingen aan de voorzijde maken eenvoudig bedraden mogelijk. De beveiligingen 3RT2 zijn klimaatbestendig, wereldwijd toegelaten (bijv. IEC en UL/CSA) en IE3/IE4-ready. Ze zijn in verschillende formaten en in een groot vermogensbereik verkrijgbaar met AC- en DC-uitvoering. Naast schroefaansluitingstechniek bieden de apparaten voor de volledigheid ook trekveeraansluiting voor een snelle, onderhoudsvrije en trilvaste aansluiting. De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. De beschikbare verbindingscomponenten, functiemodules en het voedingssysteem Sirius 3RV29 reduceren de bekabelingskosten aanzienlijk. De vermogensbeveiligingen 3RT2 nemen de plaats in van de beproefde serie 3RT1 (tot 55 kW). Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
