Siemens 3RT2015-1WB41 Vermogensbeveiliging 3x NO 690 V/AC 1 stuk(s) kopen ? Conrad Electronic

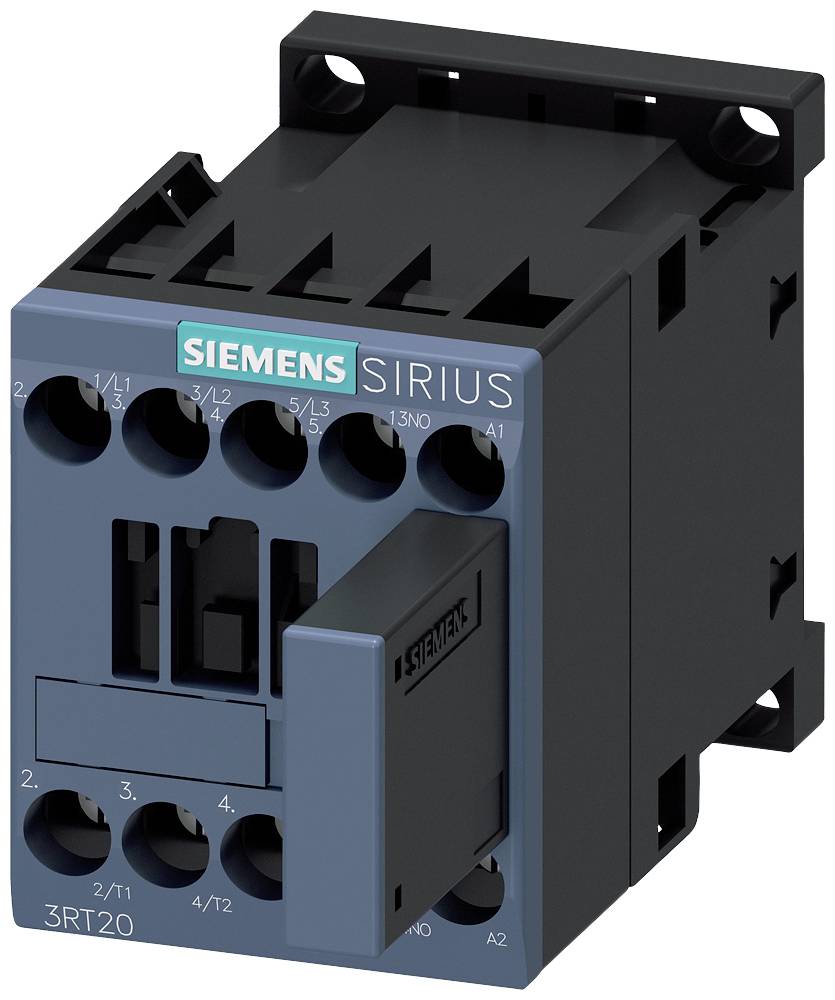

Een elektrische magneetschakelaar van het merk Siemens, model Sirius, met meerdere aansluitklemmen aan de voorzijde, geschikt voor besturingstoepassingen.

Afbeelding vergelijkbaar

Een schakelkast met veel kabels en apparaten links, rechts een raam met regendruppels, daarachter wazig een machine.

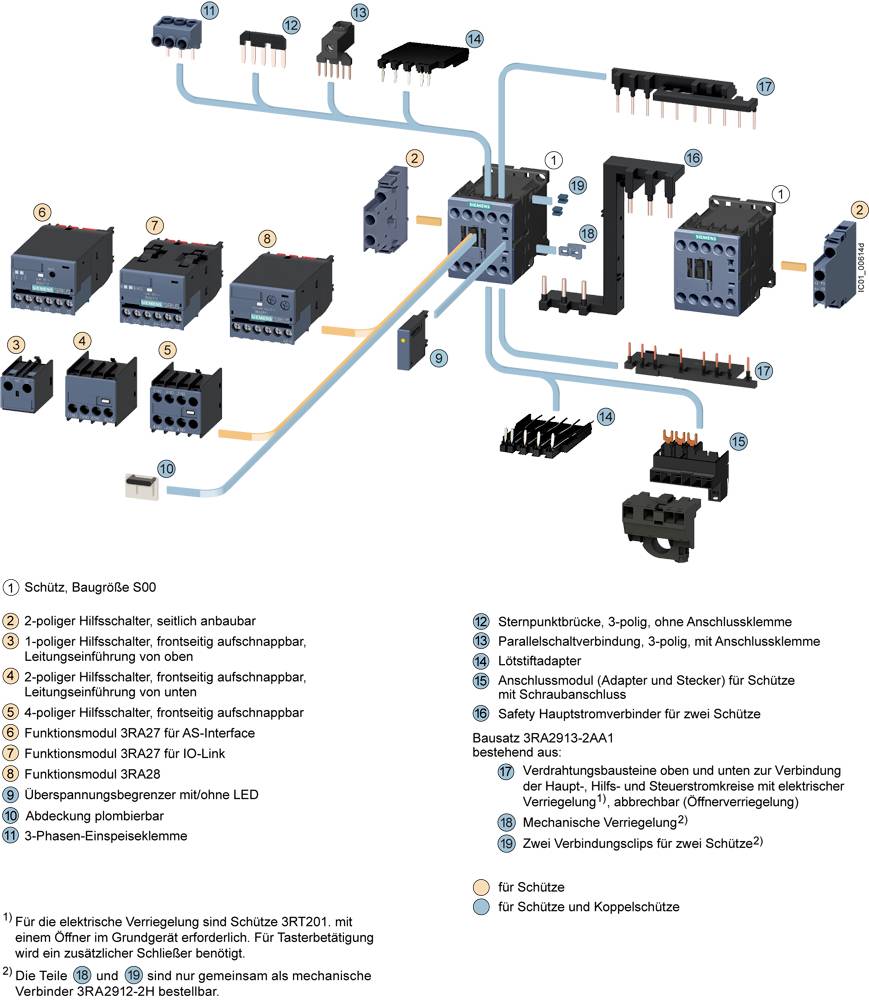

Schakelschema toont verschillende contactoren, aansluitpunten en toebehoren. Toelichting biedt instructies voor montage en bedrading.

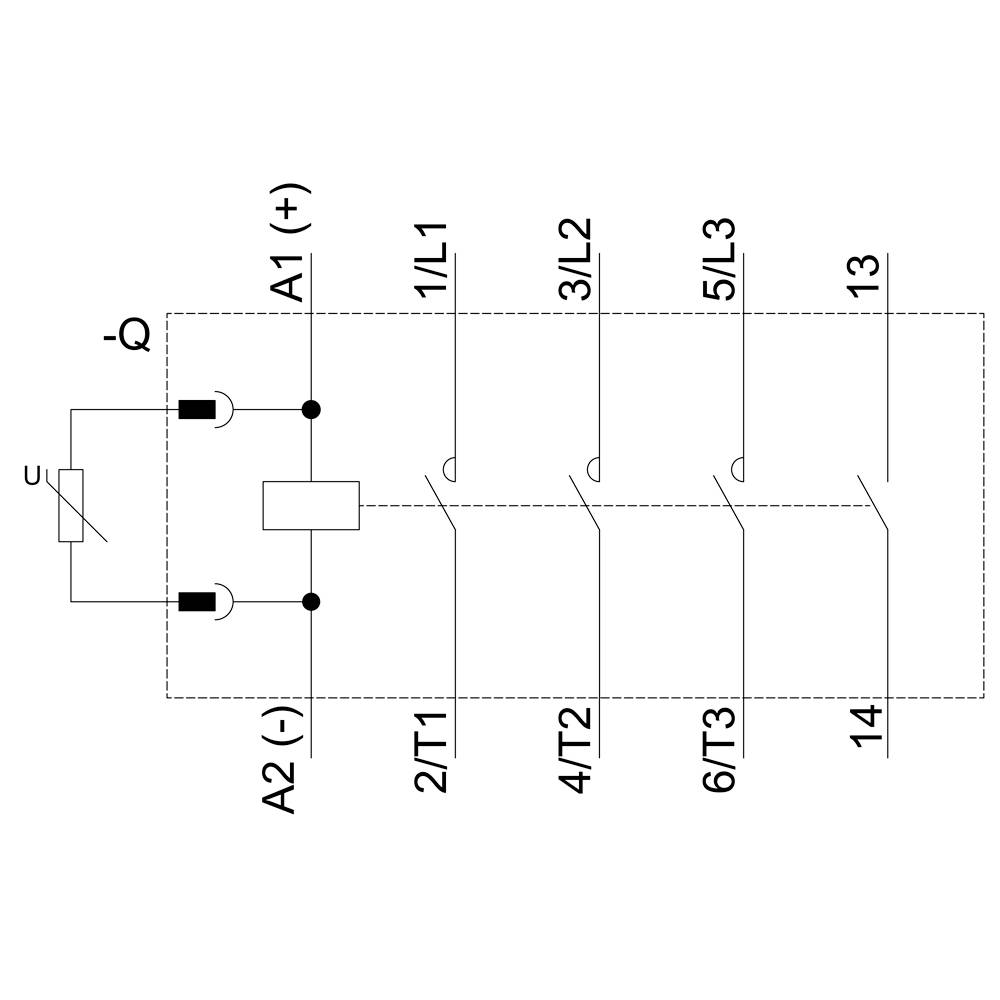

'Schakelschema met drie contacten: L1, L2, L3 aan de rechterkant en twee spoelen A1, A2 aan de linkerkant. Verbindingslijnen ertussen.'

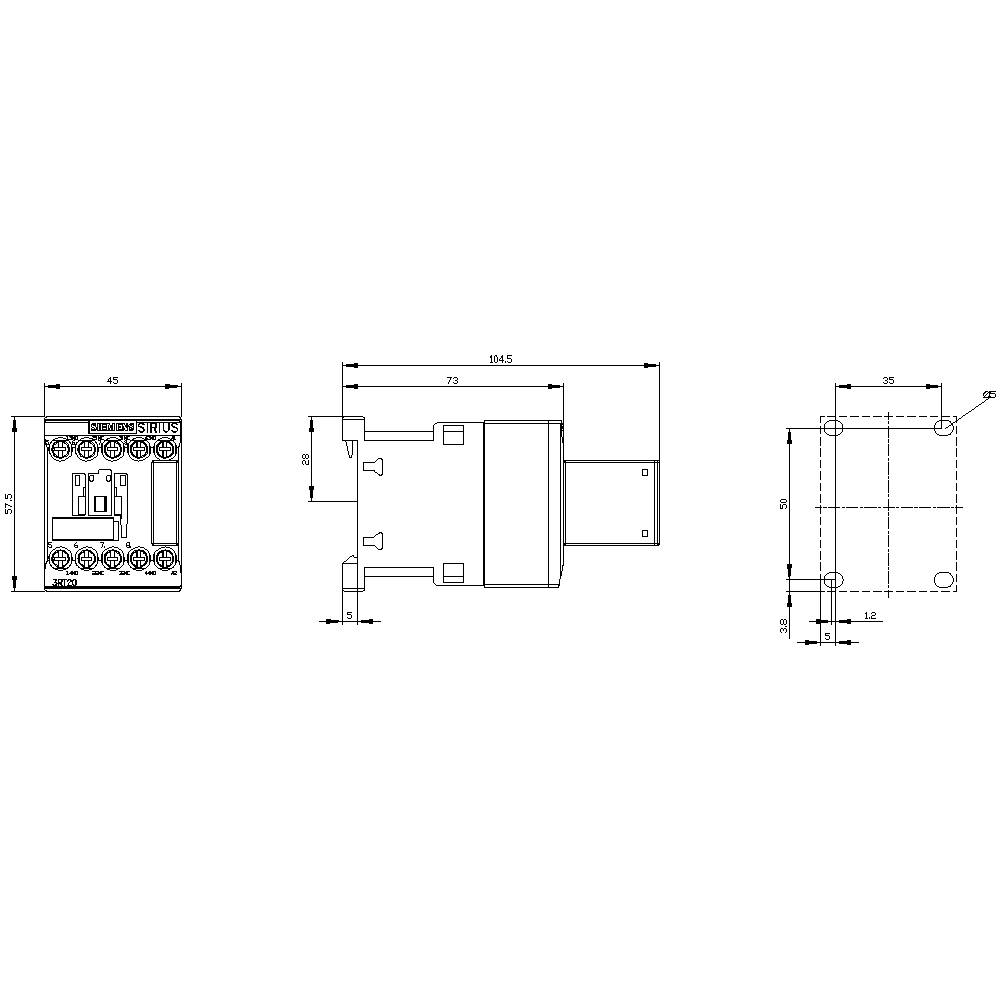

Technische tekening van een elektrisch relais met voor-, zij- en bovenaanzicht. Afmetingen en aansluitposities zijn weergegeven.

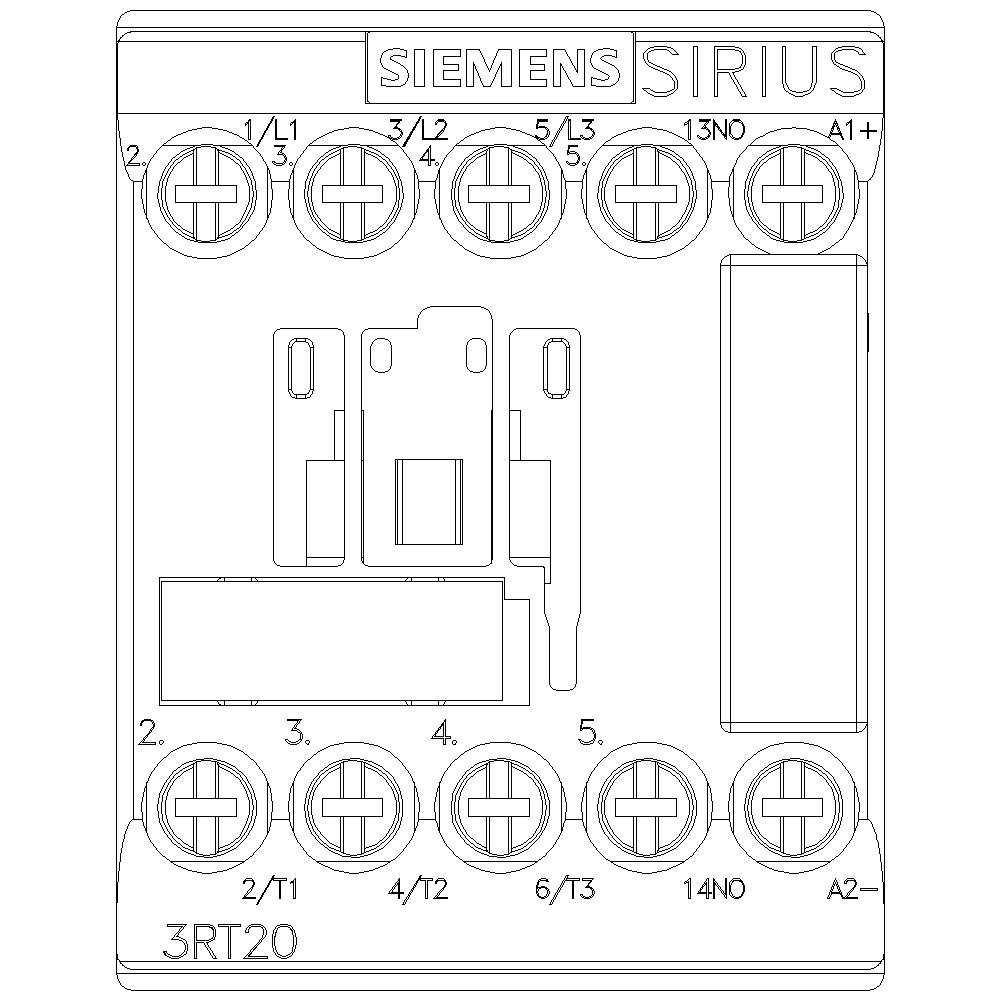

'Schakelschema van een Siemens Sirius 3RT20 schakelaar. Bovenaan aansluitingen 1/L1 tot A1+ en 13NO, onderaan aansluitingen 2/T1 tot A2. Centrale doos met symbolen.'

1/6

Afbeelding vergelijkbaar

Soortnaam

Vermogensbeveiliging

Aantal polen

3-polig

Nominale spanning

690 V/AC

Aansluiting

Schroeven

Type

3RT2015-1WB41

Datasheet (PDF)

Leverbaar vr. 9 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 59,50 / Stuk)

€ 59,50

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Spanningstype: DC
Kabeldoorsnede eendraads of meerdraads: 4 mm²
Kabeldoorsnede fijnaderig: 2,5 mm²

Soortnaam: Vermogensbeveiliging

Type: 3RT2015-1WB41

Bouwgrootte: S00

Aantal polen: 3-polig

: 3x NO

Nominale spanning: 690 V/AC

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Aansluiting: Schroeven

Mechanische levensduur: 30000000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 45 mm

Hoogte: 58 mm

Diepte: 117 mm

Afm.: (b x h x d) 45 x 58 x 117 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: TRUE

: 3 kW

: 3

: 1

: 7 A

: 18 A

: Screw connection

: DC

: 6.5 A

: 3 kW

: 2.20649625

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1730351 Siemens 3RT2015-1WB41 Vermogensbeveiliging 3x NO 690 V/AC 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1730351 Siemens 3RT2015-1WB41 Vermogensbeveiliging 3x NO 690 V/AC 1 stuk(s)

Omschrijving

Vermogenscontactor, AC-3 7 A, 3 kW/400 V 1 NO, DC 24 V 0,85 - 1,85* US, met varistor ingestoken, 3-polig, maat S00, schroefaansluiting. Koppelcontactor Sirius 3RT2 voor het schakelen van motoren en van hulp- en besturingscircuits, speciaal ontworpen voor directe aansluiting op elektronische besturingssystemen. De beveiligingen 3RT2 maken deel uit van het Sirius systeembouwpakket met zijn optimaal op elkaar afgestemde producten. Ze overtuigen dankzij grote prestaties bij tegelijkertijd compacte constructie en hoge contactbetrouwbaarheid. Ze kunnen veelzijdig worden gecombineerd met andere componenten in de verbruikeraftakking. Veel van de apparaatcombinaties zijn getest in de fabriek. Geïntegreerde hulpschakelaars verminderen de complexiteit van uw opbouw. De aansluitingen aan de voorzijde maken eenvoudig bedraden mogelijk. De beveiligingen 3RT2 zijn klimaatbestendig, wereldwijd toegelaten (bijv. IEC en UL/CSA) en IE3/IE4-ready. Naast schroefaansluitingstechniek bieden de apparaten voor de volledigheid ook trekveeraansluiting voor een snelle, onderhoudsvrije en trilvaste aansluiting. Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
