Siemens 3RH2921-2DA02 Hulpschakelblok Direct schakelend 4x NC Geschikt voor merk (relais): Siemens Single 1 stuk(s) kopen ? Conrad Electronic

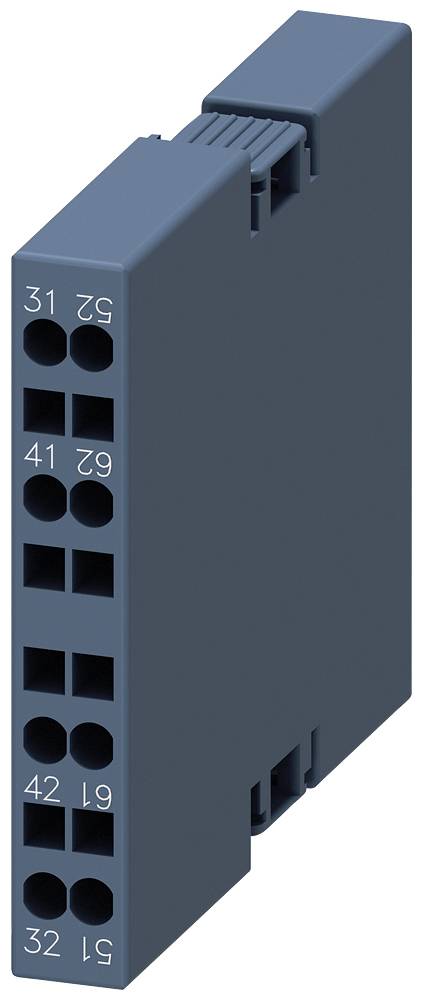

Een elektrische module met meerdere aansluitklemmen, genummerd van 31 tot 52. Het ontwerp is compact en geschikt voor schakelkasten.

Afbeelding vergelijkbaar

Binnenkant van een schakelkast met open deur, toont complexe elektronische bedrading. Op de achtergrond een regenachtig zicht op machines.

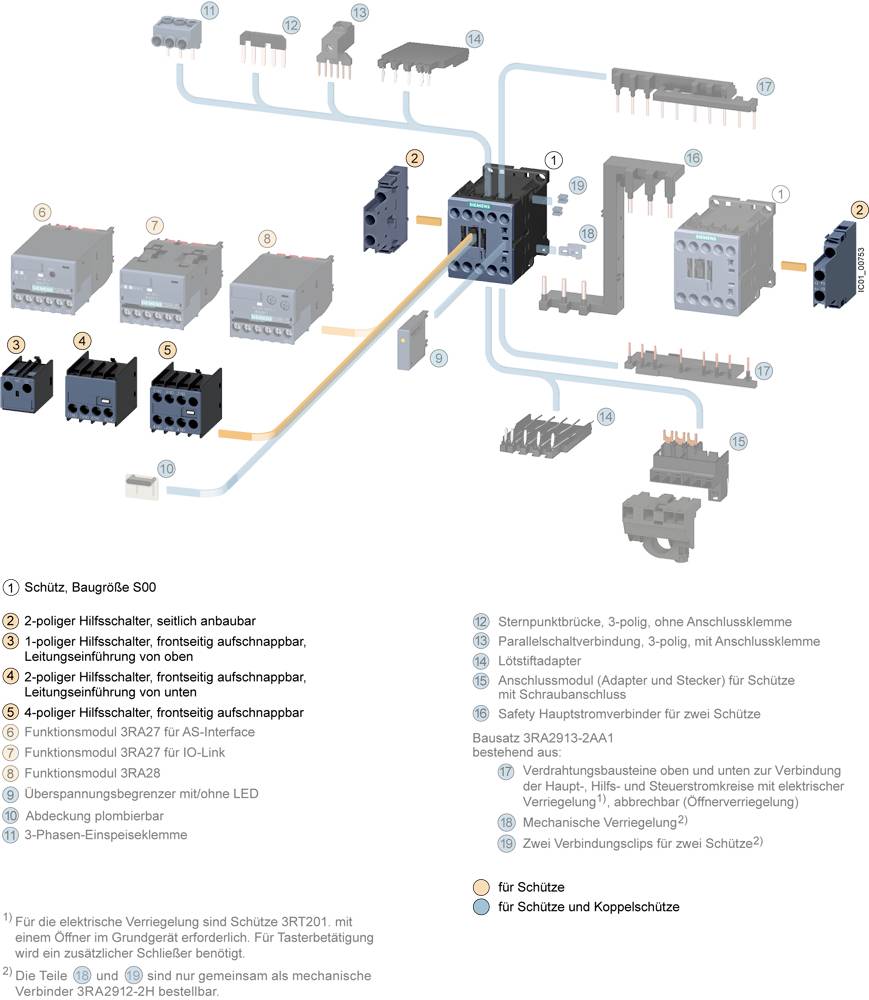

'3-polige hulpschakelaar, opklapbaar, steekbaar' is de hoofdschakelaar in een schakelaarmodule met bijbehorende componenten en aansluitingen.

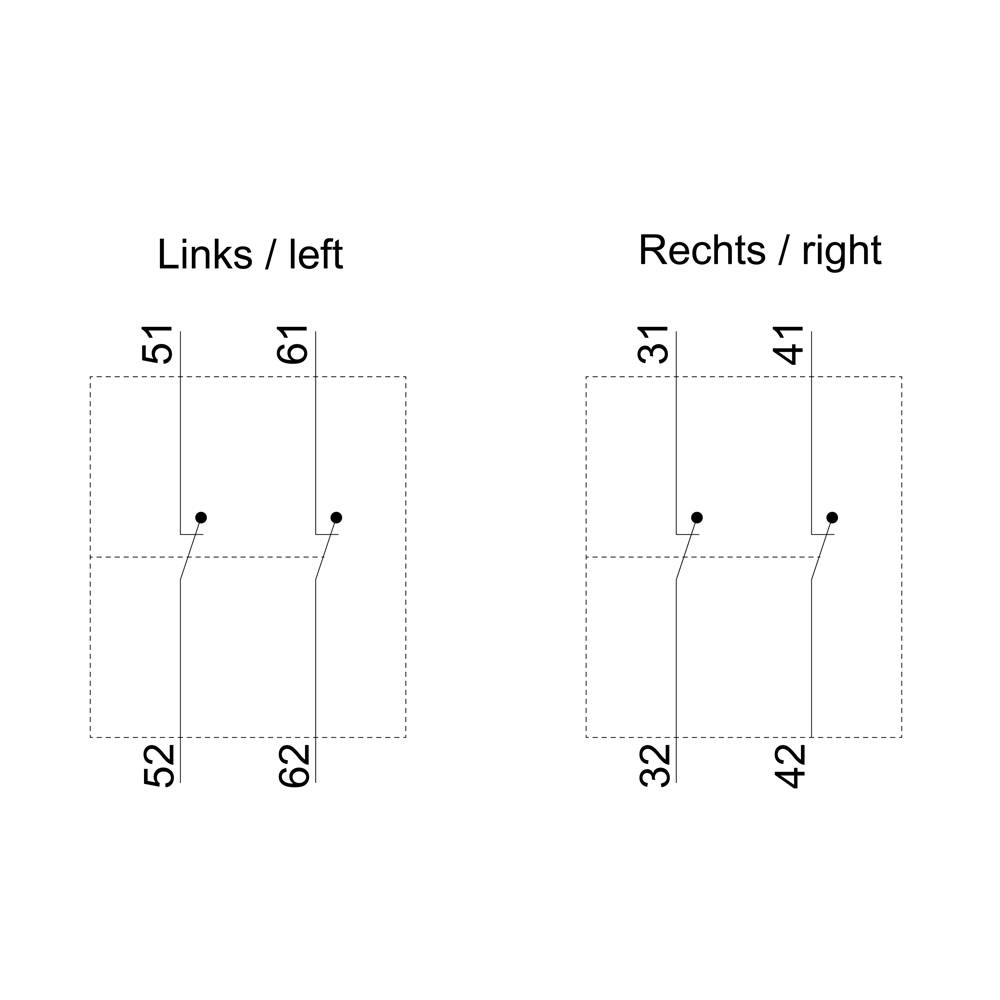

'Links/links': Nummers 51-52, 61-62 verbonden. 'Rechts/rechts': Nummers 31-32, 41-42 verbonden. Diagram ter aanduiding van verbindingen.

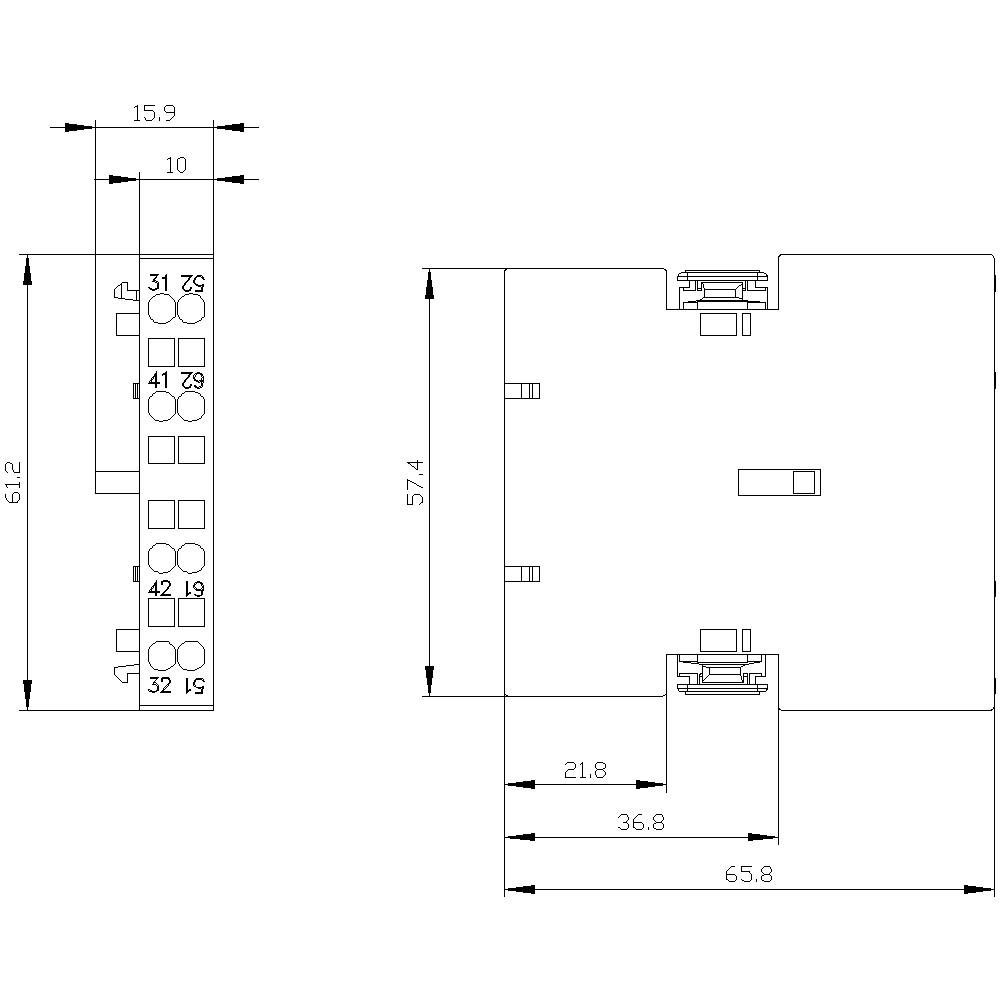

Technische tekening van een elektrisch onderdeel met meerdere aansluitklemmen en gedetailleerde afmetingen in millimeters.

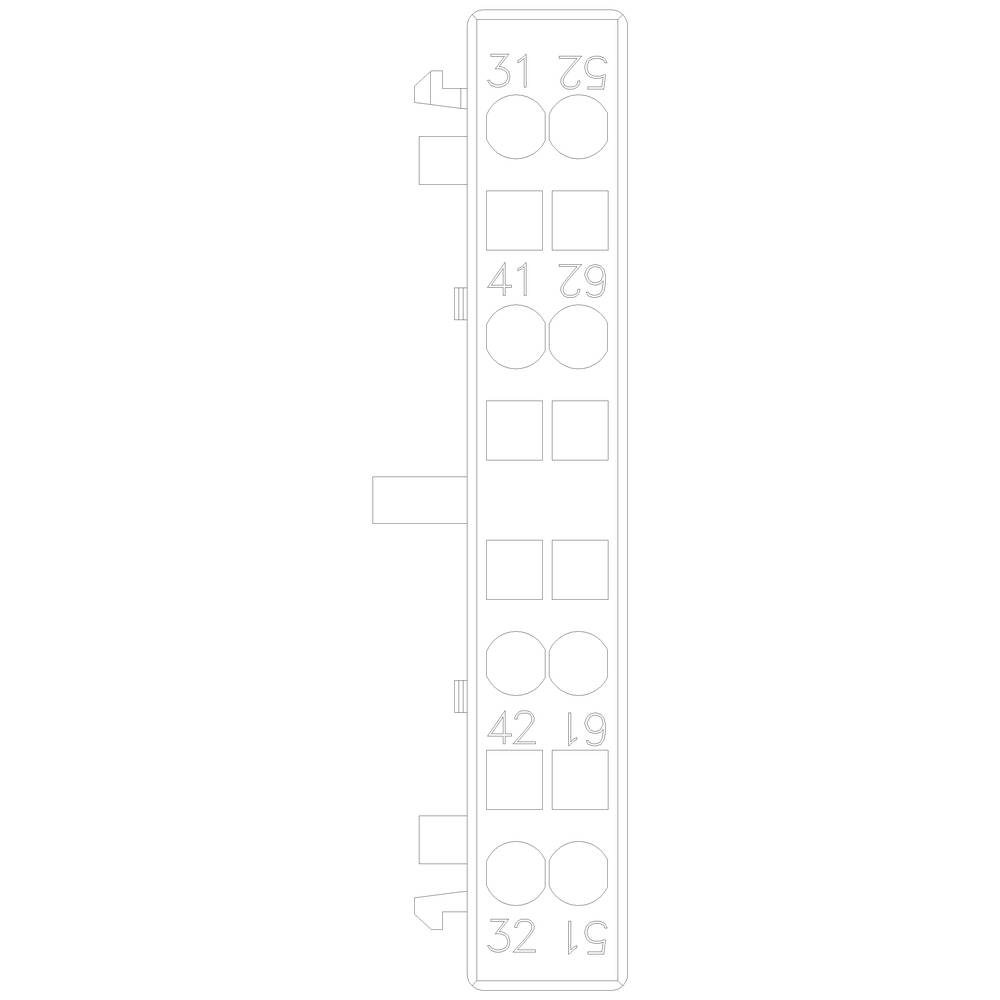

'Wago Clasp' - Schema toont de genummerde rangschikking van aansluitingen in tweerijenformaat van 31 tot 72, naast de bijbehorende contacten.

1/6

Afbeelding vergelijkbaar

Soortnaam

Hulpschakelblok

Aansluiting

Trekveeraansluiting

Verpakkingswijze

Single

Type

3RH2921-2DA02

Bouwgrootte

S00

Datasheet (PDF)

Leverbaar vr. 9 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 11,56 / Stuk)

€ 11,56

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

U heeft al het beste aanbod voor uw hoeveelheid.

De optimale selectie voor de ingevoerde hoeveelheid wordt automatisch berekend, inclusief prijs (excl. verzendkosten) en levertijd.

Juridisch probleem melden

Technische specificaties

Grootte: S00, S0, S2, S3

: Single

Soortnaam: Hulpschakelblok

Type: 3RH2921-2DA02

Bouwgrootte: S00

Schakelwijze: Direct schakelend

: 4x NC

Type hulpcontact: 4x NC

Geschikt voor merk: Siemens

Geschikt voor serie: Siemens serie Sirius

Montagewijze: Snap-on bevestiging

Aansluiting: Trekveeraansluiting

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 10 mm

Hoogte: 64.8 mm

Diepte: 66 mm

Afm.: (b x h x d) 10 x 64.8 x 66 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: Other

: Clip-on

: None

: 6 A

: Spring clamp connection

: 0

: 2

: 0

: 0

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1699528 Siemens 3RH2921-2DA02 Hulpschakelblok Direct schakelend 4x NC Geschikt voor merk (relais): Siemens Single 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1699528 Siemens 3RH2921-2DA02 Hulpschakelblok Direct schakelend 4x NC Geschikt voor merk (relais): Siemens Single 1 stuk(s)

Omschrijving

Hulpschakelaarblok, zijkant, 2 NC, stroomkabel 1 NC, 1 NC, voor motorcontactoren, maat S0 - S3 lasklem, R: 31/32, 41/42 L: 51/52, 61/62, Hulpschakelaar SIRIUS 3RH29 voor uitbreiding van de hulpcontacten in het stuurcircuit. De hulpschakelaars 3RH29 voor zijmontage kunnen zonder gereedschap en onafhankelijk van de maat op de 3RT2-contactoren worden gemonteerd. De hulpschakelaarblokken 3RH19/3RH29 zijn verkrijgbaar in aan de voorzijde of opzij monteerbare variant, met maximaal 4 onvertraagd schakelende of maximaal 2 voorijlend schakelende NO-contacten en NC-contacten. De hulpschakelaars kunnen als gedwongen geleide contactelementen in hulpcontactoren 3RH of als spiegelcontacten bij vermogensbeveiligingen 3RT zijn uitgevoerd. Ze zijn volledig met schroefaansluiting en trekveeraansluiting verkrijgbaar. Eenvoudig, efficiënt, altijd actueel - de SIRIUS systeembouwpakketten.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
