Siemens 3RH2911-1FA22 Hulpschakelblok 10 A 1 stuk(s) kopen ? Conrad Electronic

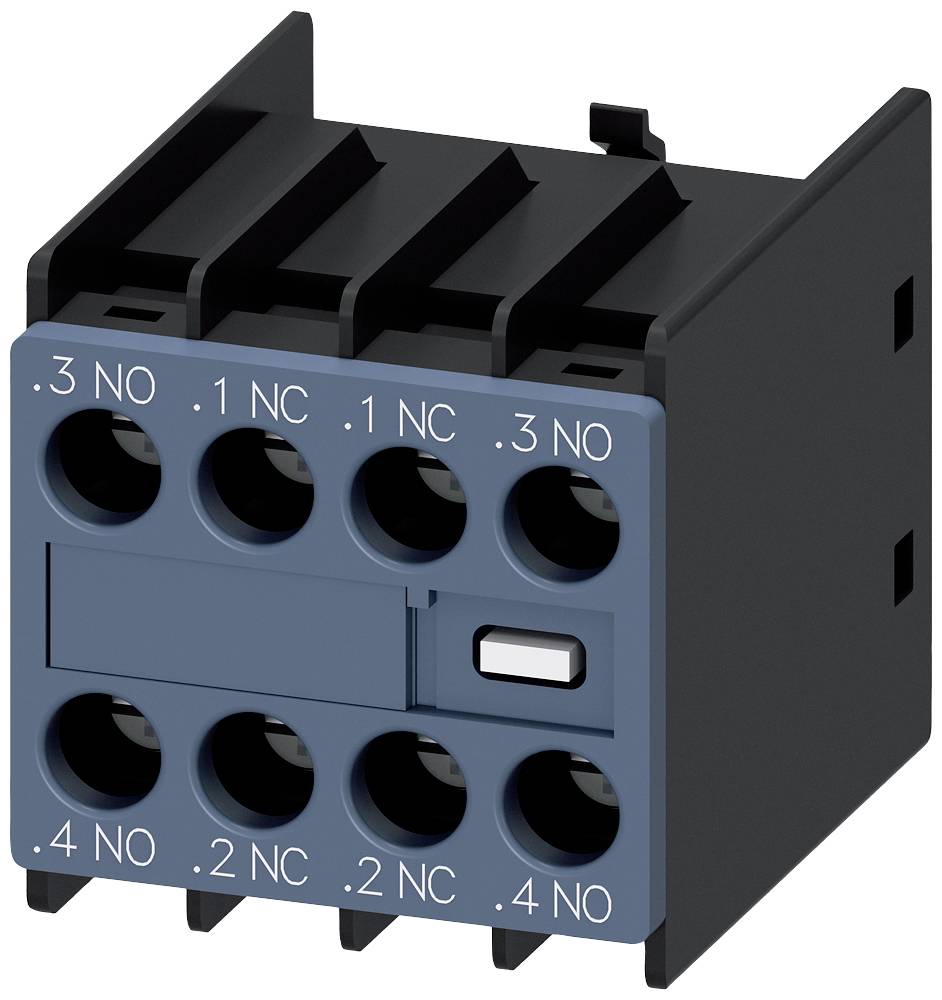

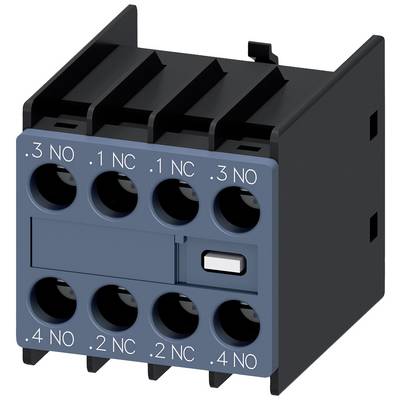

Elektrisch relaisonderdeel met meerdere aansluitingen, gekenmerkt door '.3 NO', '.1 NC', '.4 NO'. Wordt gebruikt voor elektrische schakelwerkzaamheden.

Afbeelding vergelijkbaar

Industriële machinebediening in de regen. Links ziet men het geopende schakelkastpaneel met kabels en schakelaars; rechts regendruppels op glas.

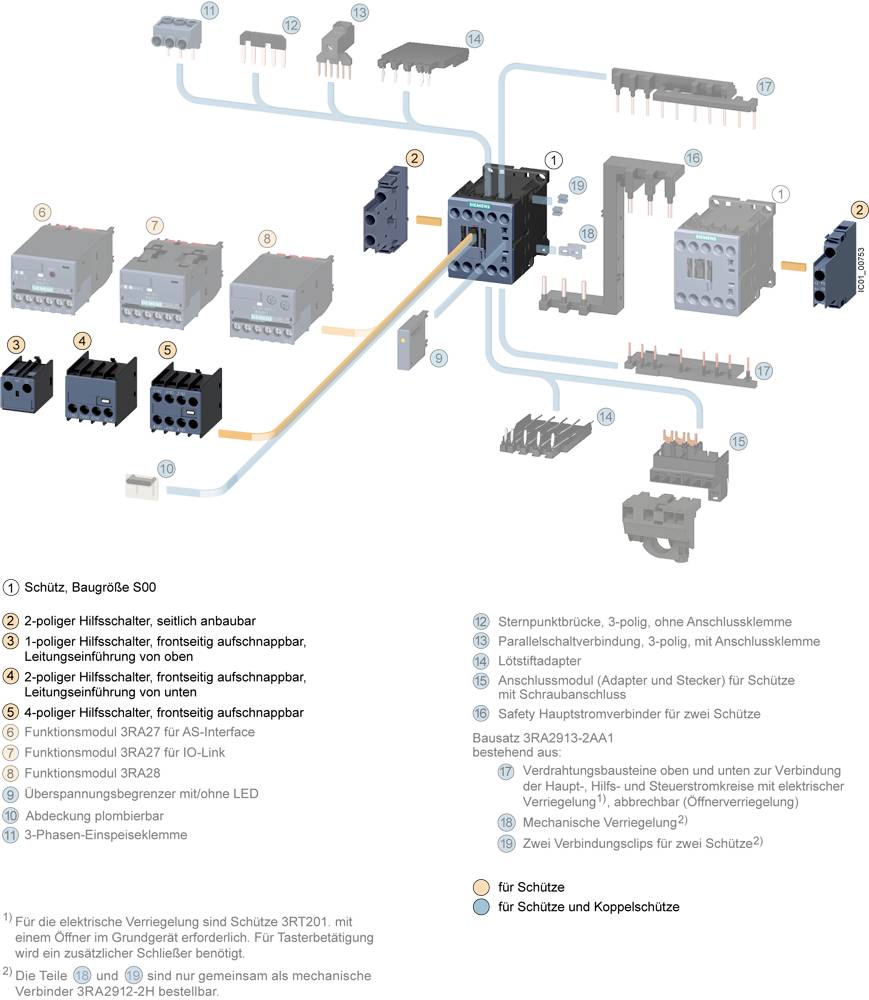

Diagram toont Schütz bouwgrootte 500 met toebehoren. Genummerde onderdelen: Hulpcontact, vergrendeling, functiemodules. Uitleg bij elk onderdeel.

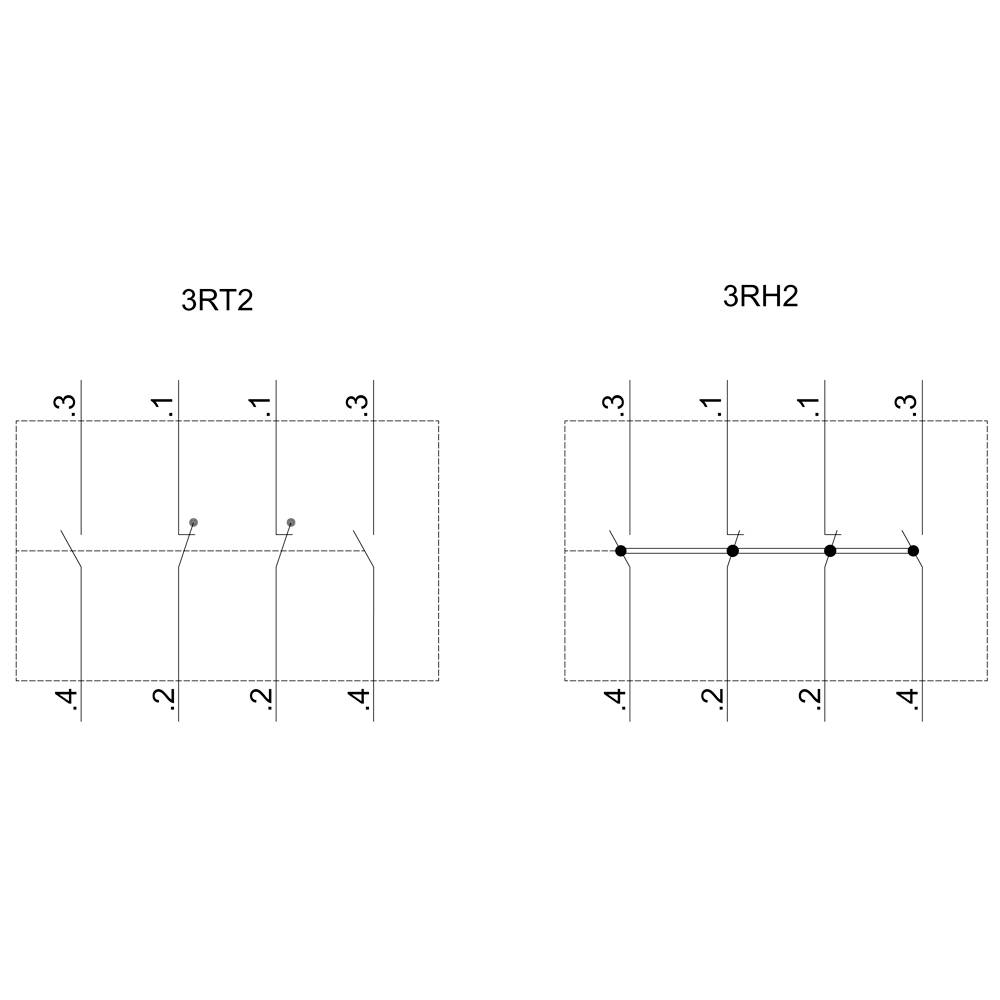

Schakelschema met twee kolommen: '3RT2' links toont vier horizontale lijnen genummerd 1-4; '3RH2' rechts heeft vergelijkbare lijnen.

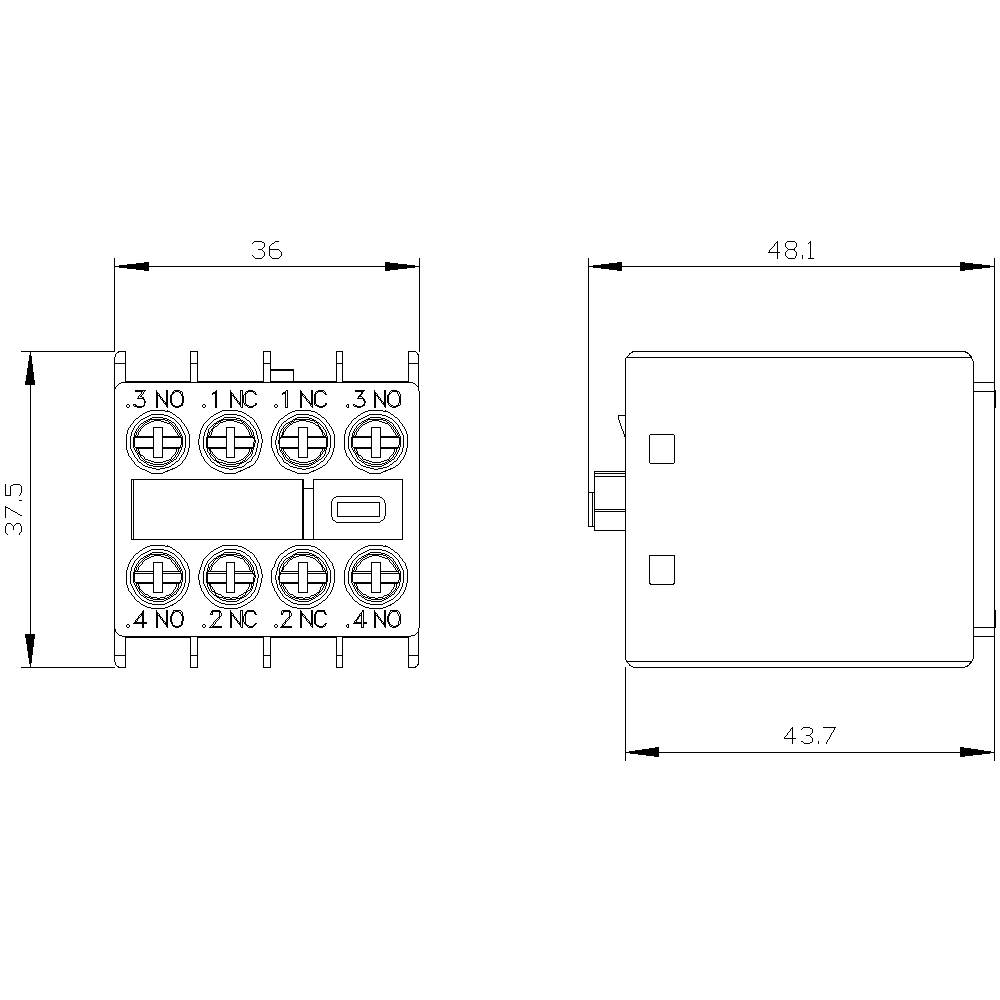

Technische tekening van een elektrisch relais met afmetingen: 36 mm breedte, 37,5 mm hoogte, 48,1 mm diepte. Bovenaanzicht en zijaanzicht.

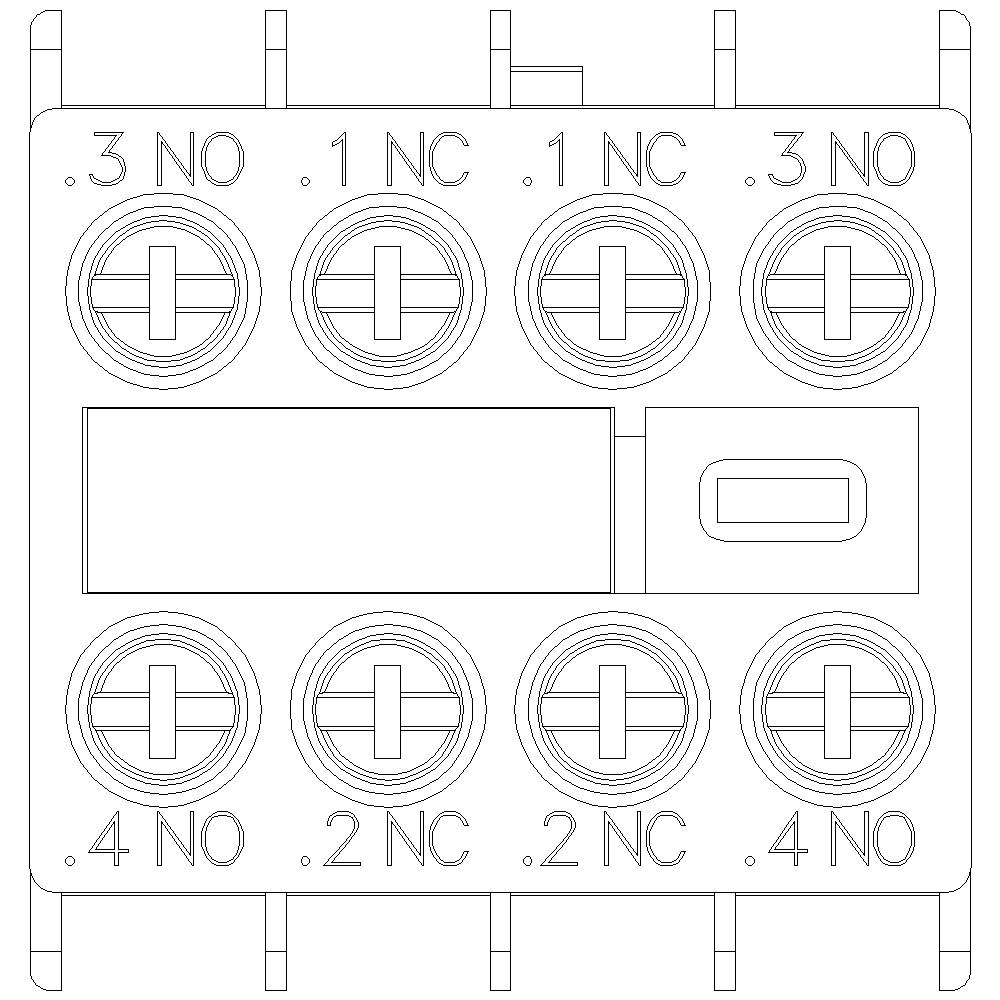

'Bedradingsschema van een elektrische schakelaar met acht aansluitingen, gemarkeerd met .3 NO, .1 NC, .1 NC, .3 NO bovenaan en .4 NO, .2 NC, .2 NC, .4 NO onderaan.'

1/6

Afbeelding vergelijkbaar

Soortnaam

Hulpschakelblok

Aantal polen

4-polig

Belastingsstroom

10 A

Aansluiting

Schroefklem

Type

3RH2911-1FA22

Datasheet (PDF)

Leverbaar vr. 18 sep.

47 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 21,48 / Stuk)

€ 21,48

excl. btw

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Hulpschakelaarblok, front, 2 NO + 2 NC, stroomkabel 1 NO, 1 NC, 1 NC, 1 NO, voor hulp- en motorbeveiliging, 3RT2 schroefaansluiting, .3 / .4, .1 / .2, .1 / .2, .3 / .4 Hulpschakelaar SIRIUS 3RH29 voor uitbreiding van de hulpcontacten in het stuurcircuit. De hulpschakelaars aan de voorzijde 3RH29 kunnen zonder gereedschap onafhankelijk van het formaat op de 3RT2 contactoren en 3RH2 hulpcontactoren worden gemonteerd. De hulpschakelaarblokken 3RH19/3RH29 zijn verkrijgbaar in aan de voorzijde of opzij monteerbare variant, met maximaal 4 onvertraagd schakelende of maximaal 2 voorijlend schakelende NO-contacten en NC-contacten. De hulpschakelaars kunnen als gedwongen geleide contactelementen in hulpcontactoren 3RH of als spiegelcontacten bij vermogensbeveiligingen 3RT zijn uitgevoerd. Ze zijn volledig met schroefaansluiting en trekveeraansluiting verkrijgbaar. Eenvoudig, efficiënt, altijd actueel - de SIRIUS systeembouwpakketten.

Soortnaam: Hulpschakelblok

Type: 3RH2911-1FA22

Aantal polen: 4-polig

Type hulpcontact: 2x NO
2x NC

Schakelspanning (max.): 600 V/DC
690 V/AC

Belastingsstroom: 10 A

Montagewijze: Frontinbouw

Aansluiting: Schroefklem

Elektrische levensduur: 200000

Mechanische levensduur: 1.0E7

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 36 mm

Hoogte: 37.5 mm

Diepte: 43.7 mm

Afm.: (b x h x d) 36 x 37.5 x 43.7 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

Gewicht: 0.05

: Other

: Clip-on

: None

: 6 A

: Screw connection

: 0

: 2

: 2

: 0

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 1431088 Siemens 3RH2911-1FA22 Hulpschakelblok 10 A 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1431088 Siemens 3RH2911-1FA22 Hulpschakelblok 10 A 1 stuk(s)

Omschrijving

Hulpschakelaarblok voor hulp-, motor- en vermogenscontactor van de serie SIRIUS van Siemens.

Omvang van de levering

1 stuk(s)

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
