Siemens 3RH2431-1BB40 Hulpbeveiliging DC-circuit Geschikt voor merk (relais): Siemens Piece 1 stuk(s) kopen ? Conrad Electronic

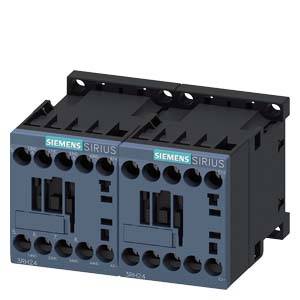

Beschermingsapparaat met twee blauwe componenten, merknaam 'Siemens Sirius' zichtbaar, gebruikt voor het schakelen van elektrische belastingen.

Afbeelding vergelijkbaar

'Een geopende schakelkast toont meerdere rijen elektrische componenten en bedrading, netjes gerangschikt en gelabeld.'

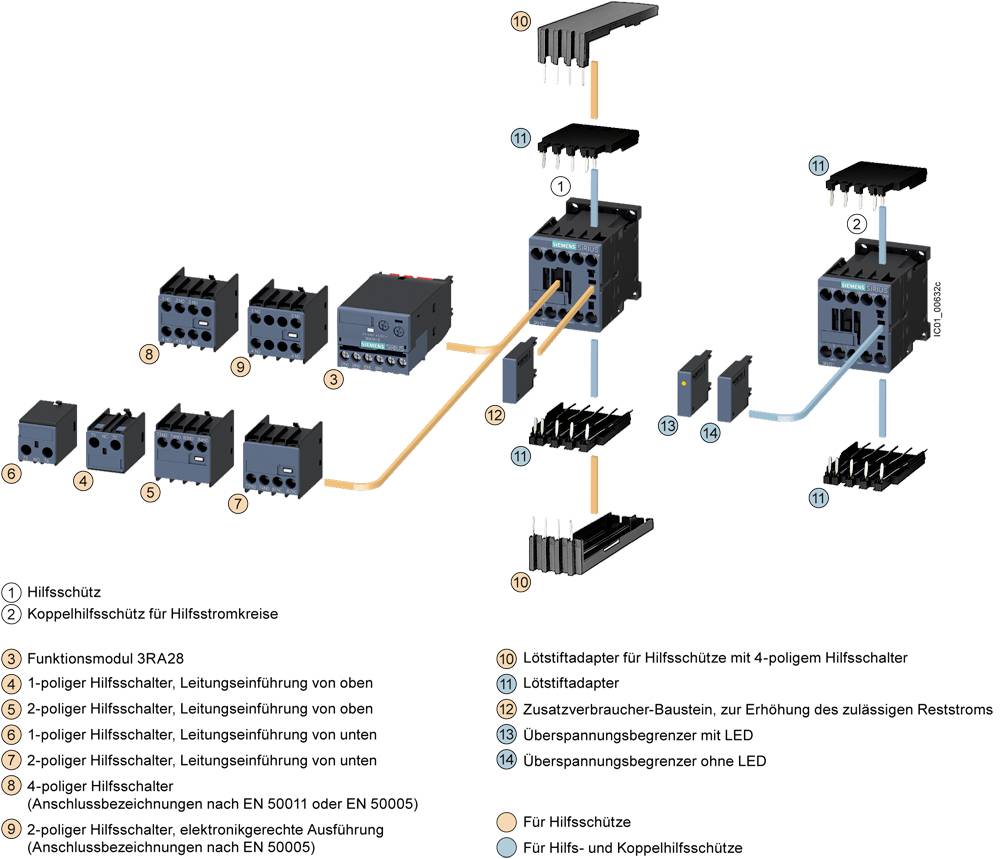

Diagram toont verschillende functionele modules en toebehoren voor hulpschutter en gekoppelde hulpschutter. Onderdelen genummerd, kleurgecodeerd.

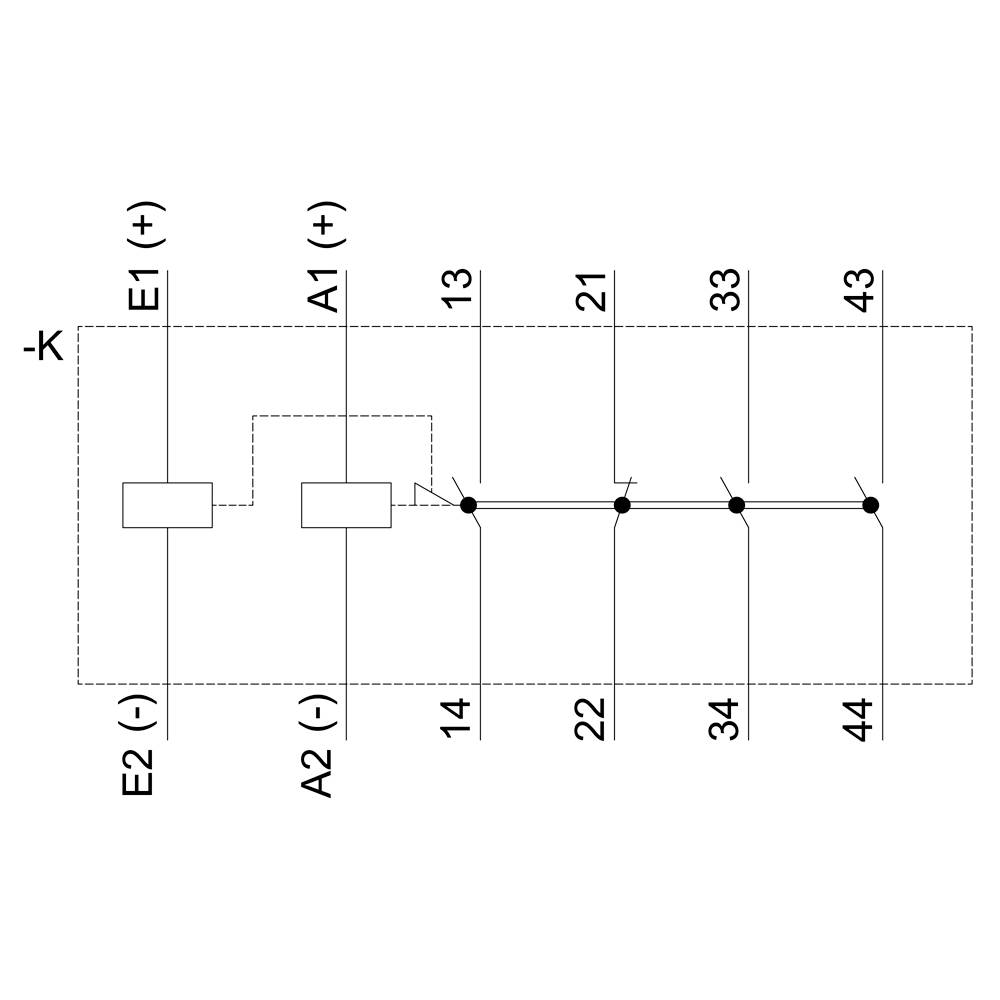

'Diagram toont schakelschema met vier verticale aansluitrijen, gelabeld E1, A1, E2, A2 en genummerde verbindingen 13-14, 21-22, 33-34, 43-44.'

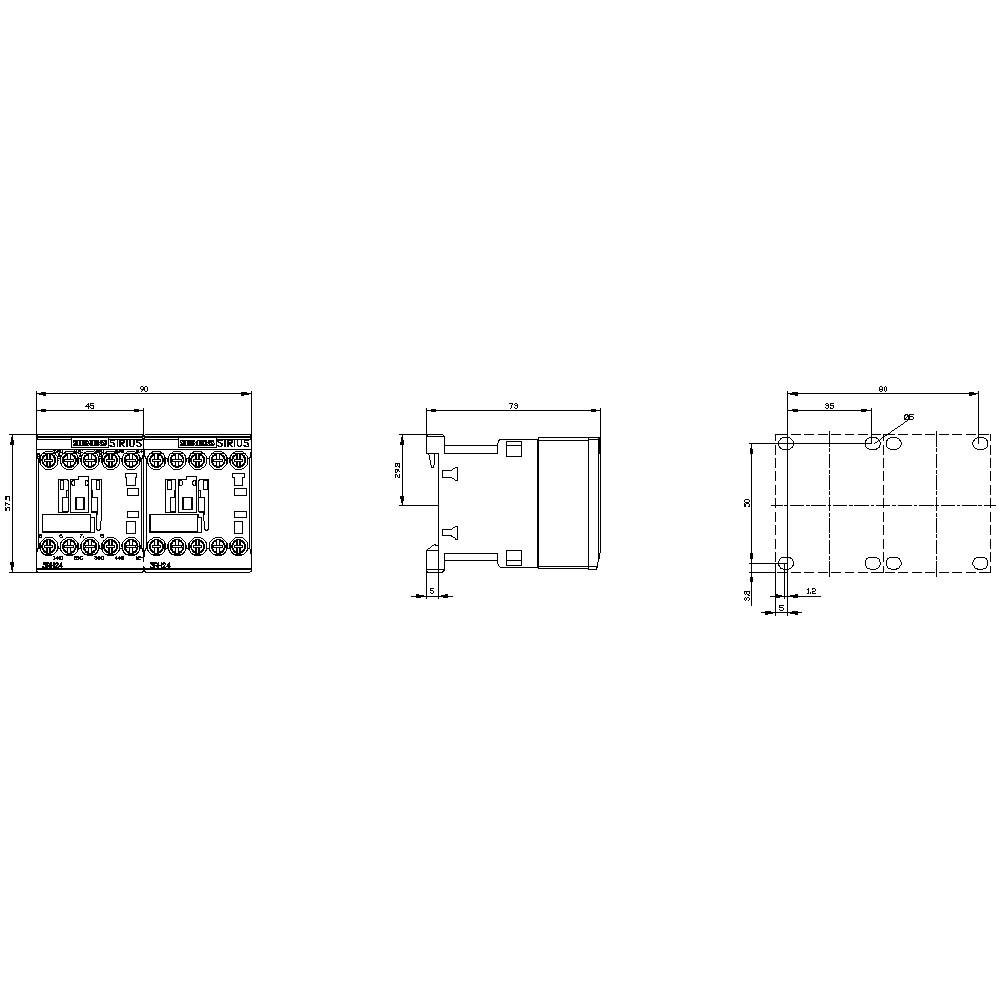

Technische tekening van een elektronisch onderdeel met drie aanzichten: vooraanzicht, zijaanzicht en bovenaanzicht, telkens met afmetingen.

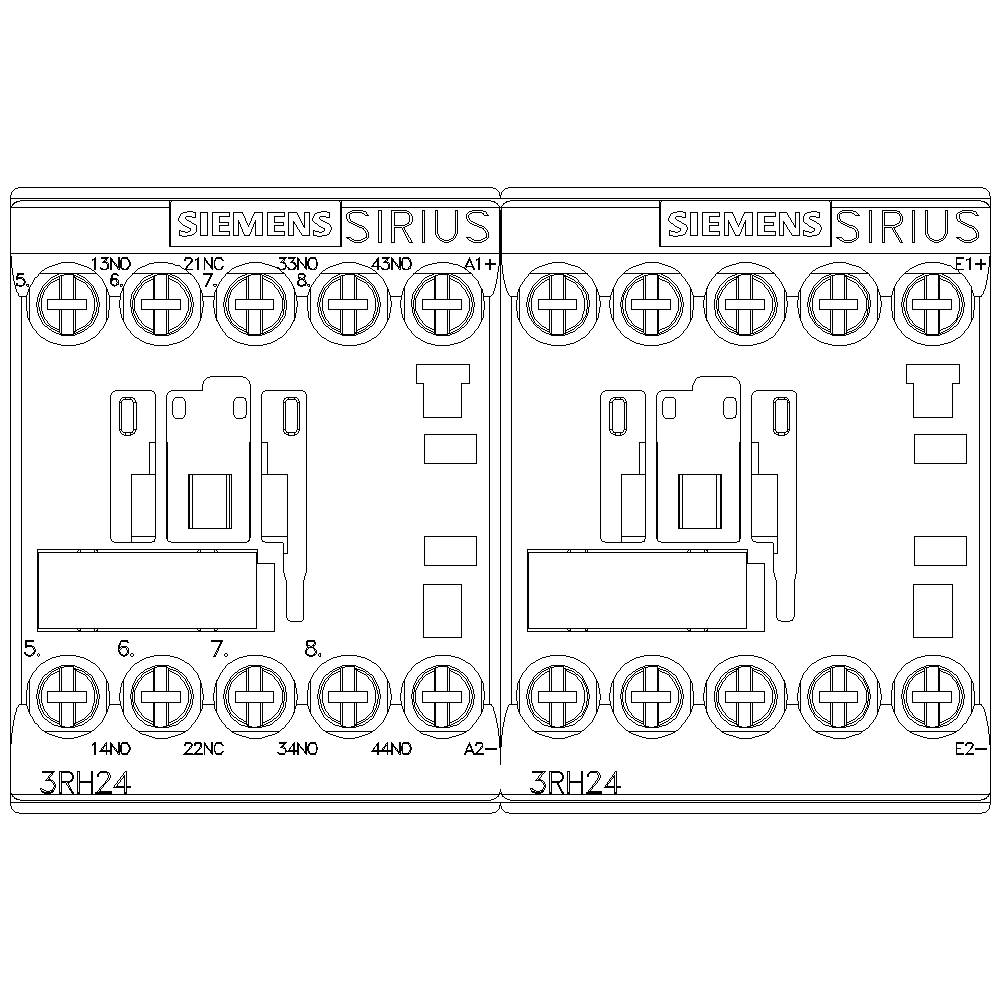

'Schaltapparaat Siemens Sirius 3RH24' toont bedraadbare aansluitingen en symbolen op twee modules voor industriële toepassingen.

1/6

Afbeelding vergelijkbaar

Soortnaam

Hulpbeveiliging

Aantal polen

4-polig

Verpakkingswijze

Piece

Type

3RH2431-1BB40

Bouwgrootte

S00

Datasheet (PDF)

Leverbaar di. 29 sep.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 115,69 / Stuk)

€ 115,69

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Spanningstype: DC

: Piece

Soortnaam: Hulpbeveiliging

Type: 3RH2431-1BB40

Bouwgrootte: S00

Aantal polen: 4-polig

Schakelwijze: DC-circuit

Type hulpcontact: 1x NC
3x NO

Regelspanning (min.): 24 V/DC

Regelspanning (max.): 24 V/DC

Stuurspanningsbereik: 24 - 24 V/DC

Geschikt voor merk: Siemens

Geschikt voor serie: Siemens serie Sirius

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Mechanische levensduur: 5.000.000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 90 mm

Hoogte: 57.5 mm

Diepte: 73 mm

Afm.: (b x h x d) 90 x 57.5 x 73 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 3

: 1

: 3 A

: Screw connection

: DC

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1732549 Siemens 3RH2431-1BB40 Hulpbeveiliging DC-circuit Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1732549 Siemens 3RH2431-1BB40 Hulpbeveiliging DC-circuit Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Omschrijving

Hulpcontactor, vergrendeld, 3 NO + 1 NC, DC 24 V, maat S00, schroefaansluiting. Hulpcontactor Sirius 3RH2 voor het schakelen van de stuursignalen in het stuurcircuit. De hulpcontactoren Sirius 3RH2 hebben normconforme aansluitaanduidingen en een betrouwbare en tijdbesparende aansluittechniek. Door de uitgangsverveelvoudiging is het gelijktijdig schakelen van meerdere hulpcircuits mogelijk. Alle contacten zijn met geforceerde geleiding voor veiligheidstoepassingen ook als SUVA-varianten verkrijgbaar. De hulpcontactoren zijn klimaatvast, hebben een hoge contactbetrouwbaarheid en zijn geschikt voor wereldwijd gebruik door geschikte goedkeuringen (bijv. IEC en UL/CSA). Ze zijn verkrijgbaar in AC- of DC-bediening en zijn met schroef- of veertrektechniek beschikbaar. De basisuitvoering van de hulpcontactoren is 4-polig en kan door vastklikbare hulpschakelaarblokken tot 8 polen worden uitgebreid. De uitgebreide accessoires van de contactoren 3RT2 voor de formaten S00 tot S3 kunnen ook voor de hulpcontactoren 3RH2 worden gebruikt. De tijdrelais 3RH2 nemen de plaats in van de beproefde 3RH1-serie. Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
