Siemens 3RH2422-1AF00 Hulpbeveiliging Geschikt voor merk (relais): Siemens Piece 1 stuk(s) kopen ? Conrad Electronic

Een elektrisch schakeltoestel, bestaande uit twee naast elkaar gemonteerde Siemens SIRIUS contactoren, wordt gebruikt voor het sturen van stroomkringen.

Afbeelding vergelijkbaar

Een geopende schakelkast onthult verschillende elektrische componenten en bekabeling, gerangschikt op meerdere niveaus.

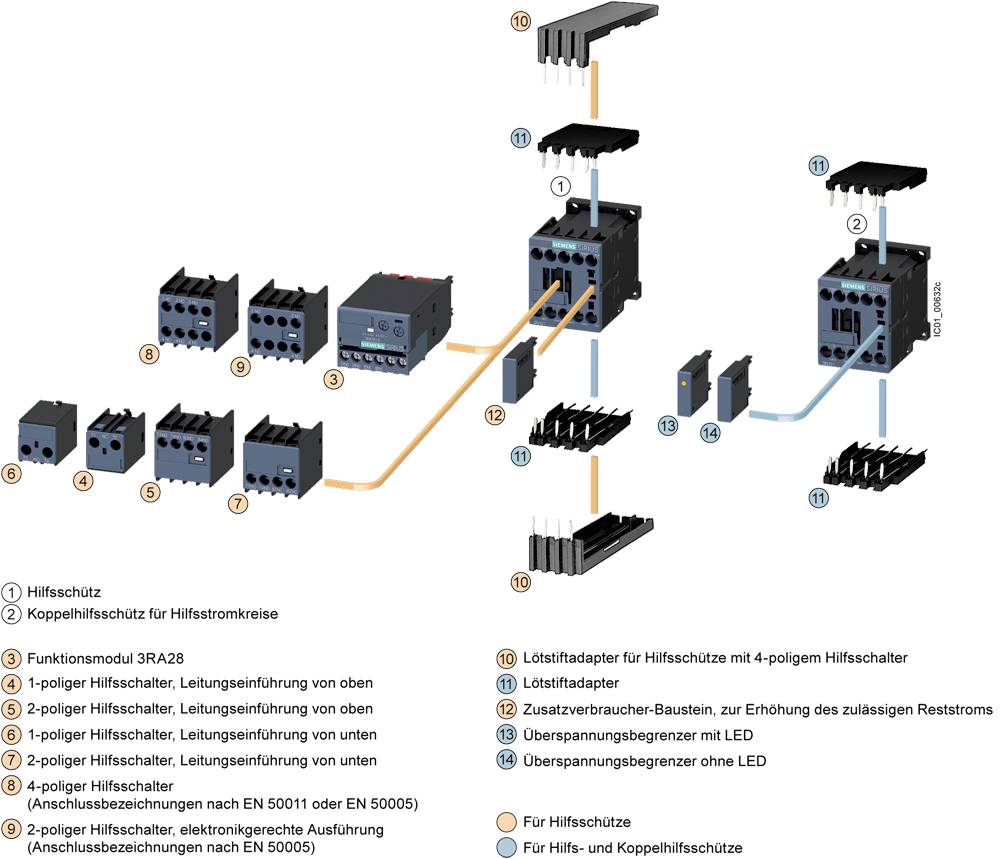

'Diagram toont verschillende hulpcontacten, contactblokken en toebehoren voor het aanpassen van schakelingen. Functies en aansluitingen gedetailleerd weergegeven.'

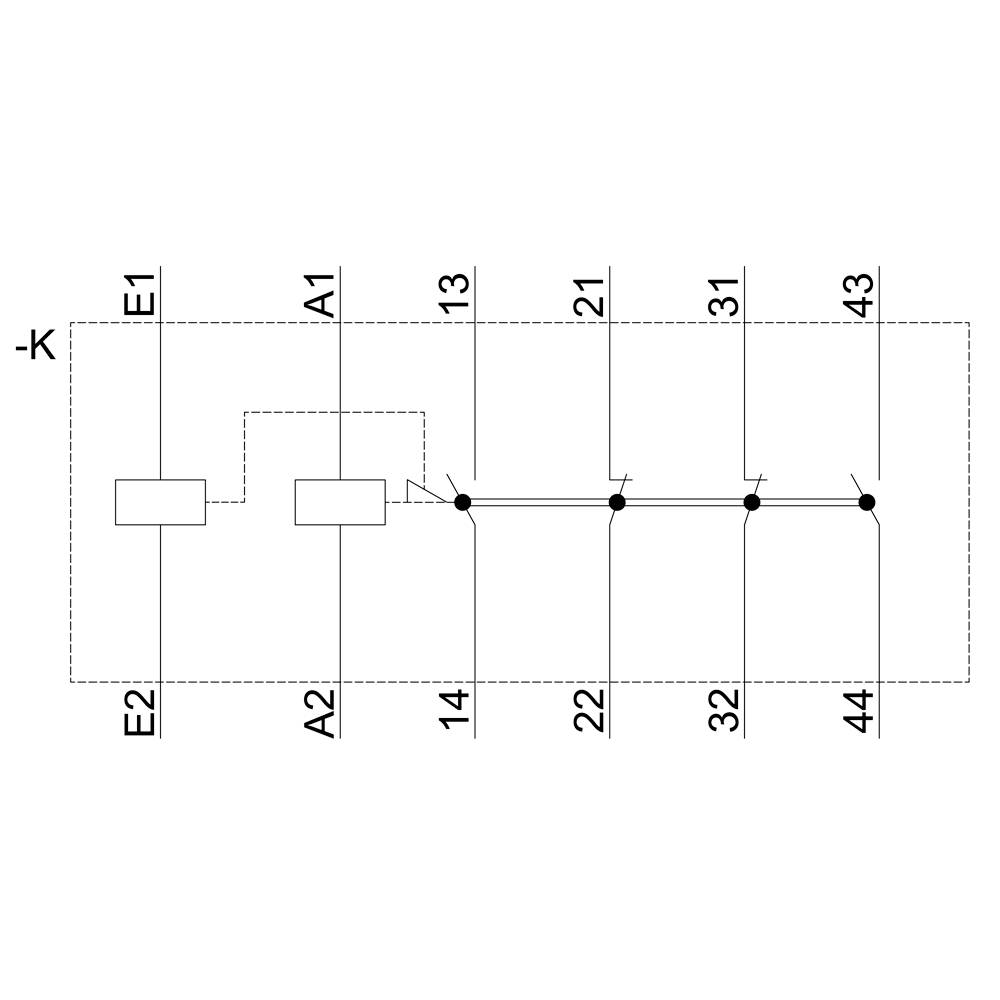

'Schakelschema met knooppunten 1 tot 4 en verbindingen van E1 naar E2, A1 naar A2, evenals 13 tot 14, 21 tot 22, 31 tot 32, 43 tot 44.'

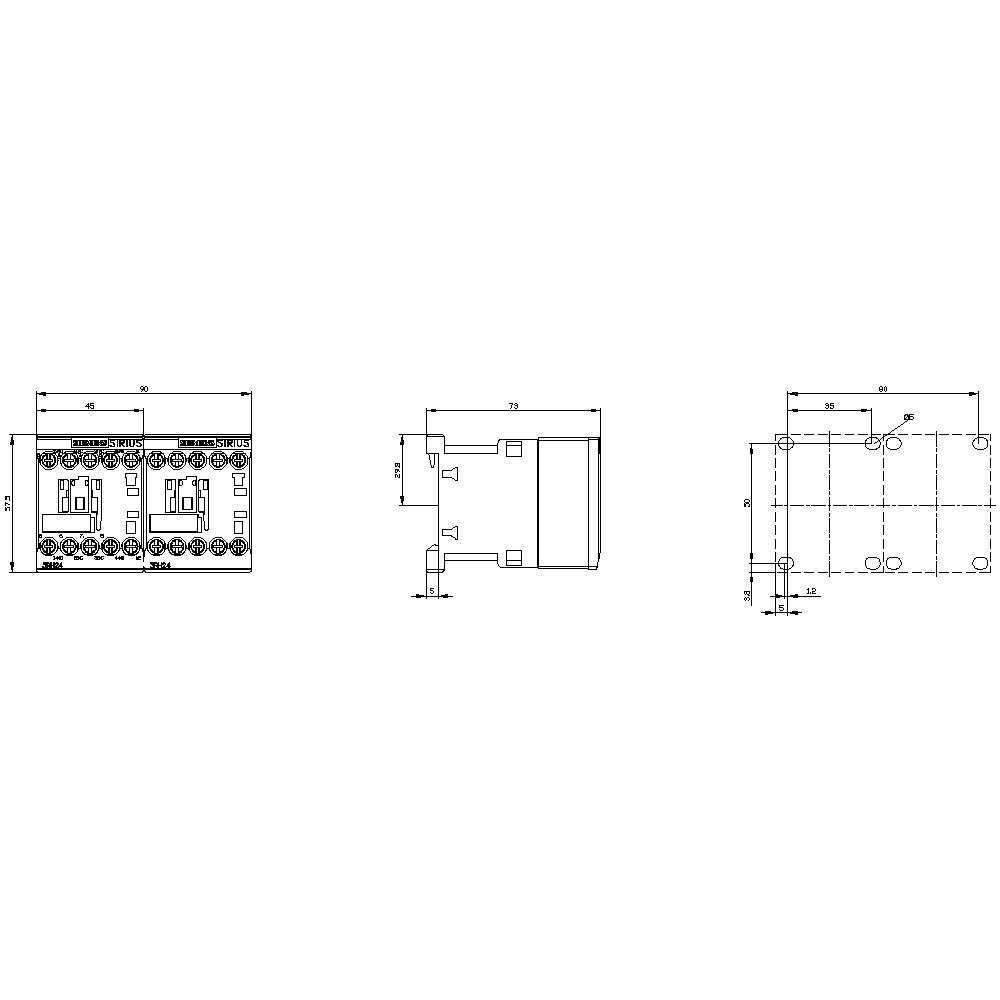

Technische tekening van een onderdeel met drie aanzichten: vooraanzicht, zijaanzicht en bovenaanzicht, elk voorzien van maten.

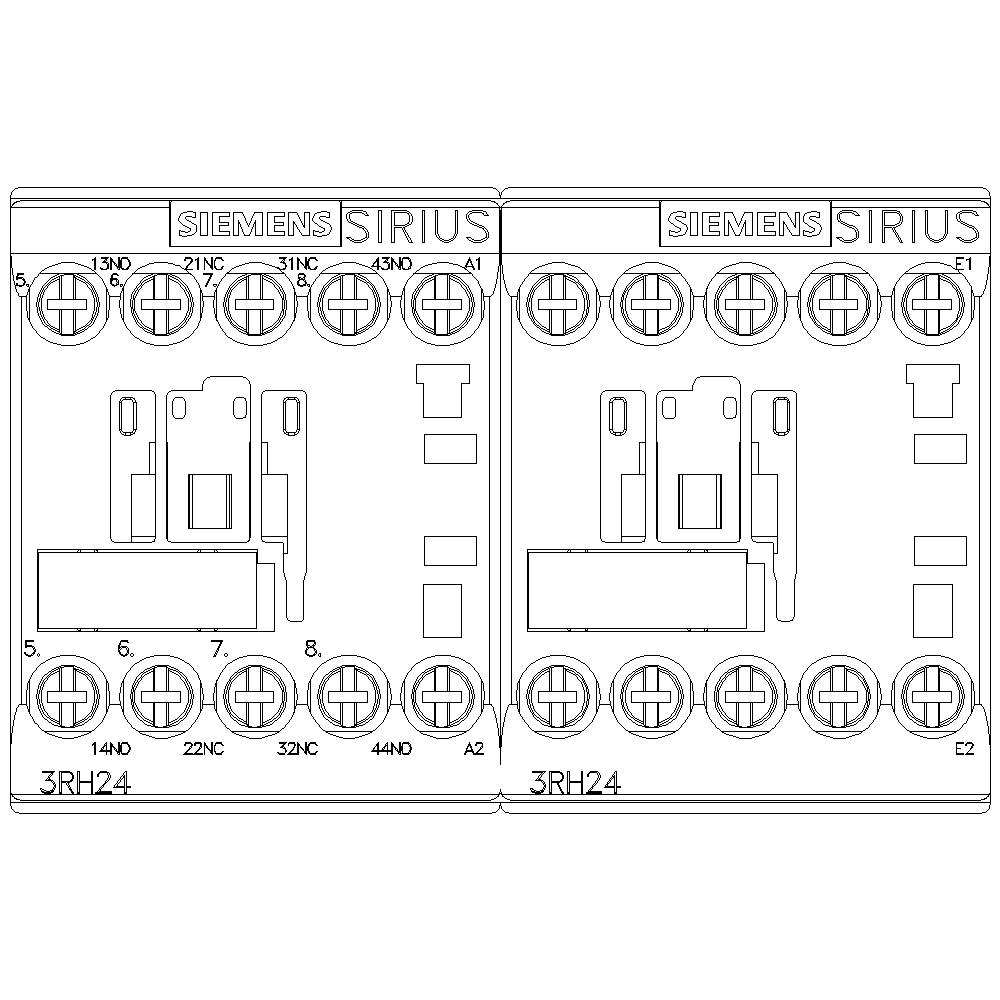

Tekening van twee Siemens Sirius 3RH24 schakelcontactoren met meerdere aansluitingen bovenaan en onderaan, elk voorzien van labels.

1/6

Afbeelding vergelijkbaar

Soortnaam

Hulpbeveiliging

Aantal polen

4-polig

Verpakkingswijze

Piece

Type

3RH2422-1AF00

Bouwgrootte

S00

Datasheet (PDF)

Leverbaar vr. 25 sep.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 140,49 / Stuk)

€ 140,49

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Hulpcontactor vergrendeld, 2 NO + 2 NC, AC 110 V, 50/60 Hz, S00

Extra services en acties

Technische specificaties

Spanningstype: AC

: Piece

Soortnaam: Hulpbeveiliging

Type: 3RH2422-1AF00

Bouwgrootte: S00

Aantal polen: 4-polig

Type hulpcontact: 2x NO
2x NC

Regelspanning (max.): 110 V/AC

Stuurspanningsbereik: 110 V/AC (max)

Geschikt voor merk: Siemens

Geschikt voor serie: Siemens serie Sirius

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Mechanische levensduur: 5.000.000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 90 mm

Hoogte: 57.5 mm

Diepte: 73 mm

Afm.: (b x h x d) 90 x 57.5 x 73 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 2

: 2

: 3 A

: Screw connection

: AC

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 1751349 Siemens 3RH2422-1AF00 Hulpbeveiliging Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1751349 Siemens 3RH2422-1AF00 Hulpbeveiliging Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Omschrijving

Hulpcontactor, vergrendeld, 2 NO + 2 NC, AC 110 V, 50/60 Hz, maat S00, schroefaansluiting Hulpcontactor SIRIUS 3RH2 voor het schakelen van de stuursignalen in het stuurstroomcircuit. De hulpcontactoren Sirius 3RH2 hebben normconforme aansluitaanduidingen en een betrouwbare en tijdbesparende aansluittechniek. Door de uitgangsverveelvoudiging is het gelijktijdig schakelen van meerdere hulpcircuits mogelijk. Alle contacten zijn met geforceerde geleiding voor veiligheidstoepassingen ook als SUVA-varianten verkrijgbaar. De hulpcontactoren zijn klimaatvast, hebben een hoge contactbetrouwbaarheid en zijn geschikt voor wereldwijd gebruik door geschikte goedkeuringen (bijv. IEC en UL/CSA). Ze zijn verkrijgbaar in AC- of DC-bediening en zijn met schroef- of veertrektechniek beschikbaar. De basisuitvoering van de hulpcontactoren is 4-polig en kan door vastklikbare hulpschakelaarblokken tot 8 polen worden uitgebreid. De uitgebreide accessoires van de contactoren 3RT2 voor de formaten S00 tot S3 kunnen ook voor de hulpcontactoren 3RH2 worden gebruikt. De tijdrelais 3RH2 nemen de plaats in van de beproefde 3RH1-serie. Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
